Remplacement Engie Boxx par Tado X

Bonjour à tous,

Suite à l'arrêt du support de du thermostat Boxx par Engie, je me suis mis en tête de le remplacer par un Tado X, dont l'installation guidée semblait idéale pour moi qui n'y connaîs absolument rien... et il se trouve que le guide d'installation n'est d'aucun secours : lorsque je sélectionne "Boxx" comme thermostat actuel, il me renvoit le message "on vous recontactera pour vous dire si c'est compatible".

Du coup, je me tourne vers vous pour voir si quelqu'un a une idée de comment connecter tout ça.

Mon installation actuelle est la suivante :

- une chaudière Viessmann Vitodens 300

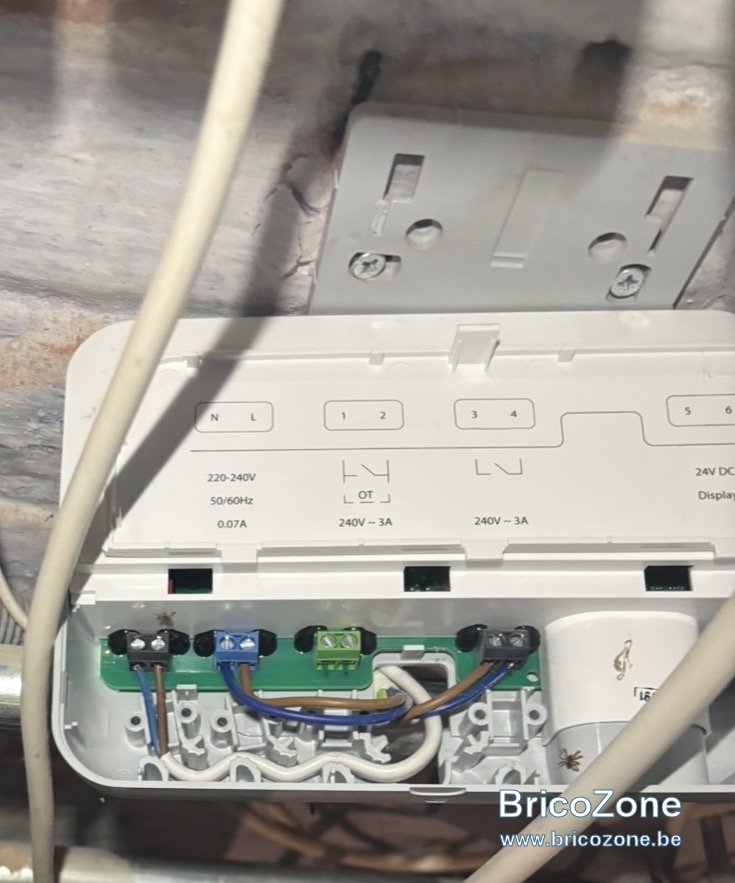

- un premier module intermédiaire relié au thermostat Boxx. Ce module avait été installé par Engie au moment de l'installation de la boxx. Il en sort 2 fils (enfin un câble RJ45 dont l'installateur avait utilisé 2 fils) :

Si j'en crois le schéma sur le couvercle du module, ils correspondent à "24V DC Display"

On ne voit pas bien sur la photo, mais rien n'est branché sur les bornes 3 et 4, tandis que les bornes N, L (220-240V), 1 et 2 (OT) sont reliées à un autre module intermédiaire.

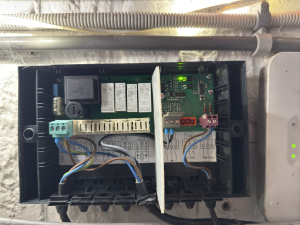

- un second module intermédiaire, relié à la fois au premier module intermédiaire et à la chaudière :

Le bornier gris sur la droite est relié par les fils gris et noir aux bornier 1 et 2 (OT) sur le premier module. Il m'intéresse particulièrement parce que je suppose que "OT" correspond à Opentherm, et il se trouve que j'ai un bornier à 2 fils dénommé Opentherm sur le Tado.

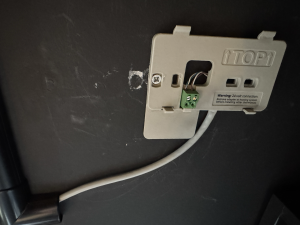

- Et enfin mon thermostat Boxx, relié uniquement au premier module intermédiaire par les 2 fils récupérés dans un RJ45


Et à installer à la place du Boxx, j'ai donc un Tado X avec d'un côté des borniers NC, COM, NO, P1 et P2 et de l'autre 2 borniers Opentherm (+ et -). Pas de photo, apparemment j'ai atteint la limite dans mon post ;-)

Mon raisonnement est que mon premier module ne servira à rien (je pense qu'il fait partie intégrante du Boxx) et que je devrais connecter les borniers Opentherm du Tado aux borniers gris du second module (ceux qui sont actuellement connectés aux borniers "OT" du premier module.

Est-ce que ça vous semble correct ou est-ce que je me plante complètement ?

Un très grand merci d'avance !

Oui, opentherm sur opentherm, les + et - sur + et - (attention à la polarité) et vous êtes parti

Merci beaucoup ! Une idée de comment déterminer ce qui est + et - ? Côté Tado c'est clairement indiqué sur le schéma mais de l'autre côté pas du tout : j'ai juste 1, 2 et 3.

C'est pas marqué sur la borne 24V DC ?

non, c'est le bornier gris de mon second module que j'essaie de connecter au Tado (vu qu'il était connecté aux borniers OT du Boxx), et j'ai juste ceci :

Les chiffres cachés derrière les fils, c'est 143 et je n'ai aucune indication + ou -.

Alors il faut regarder la documentation du bornier

c’est un peu compliqué…

le tado° x n’est pas compatible km-bus (contrairement à l’ancien v3+).
je ne sais pas si la chaudière est Opentherm ?
https://www.viessmann.fr/fr/blog-expert/choisir-chauffage/chaudiere-thermostat-opentherm.htm

le boitier de la troisième photo apparemment fait interface entre la chaudière avec une commande simple on/off et le km-bus de la chaudière.

perso je raccorderais le bornier du tado° aux bornes 143 (gris) du boîtier intermédiaire.

https://www.tado.com/fr-fr/professional-manuals

Grand merci pour les informations précieuses. J'ai vérifié, n'est effectivement pas Opentherm et le boitier de la 3è photo sert bien à lui faire comprendre des informations Opentherm. J'imagine que c'est ce boitier qui permettait à la Boxx d'envoyer des commandes Opentherm à la chaudière.

J'ai testé la connexion des bornes 143 (enfin 1 et 4 vu qu'il n'y a que 2 fils) au Tado : ça fonctionne dans le sens où la chaudière se met bien en mode "gérée par un thermostat" (et désactive donc certains boutons de son panneau de commande). Par contre quoi que je fasse sur le Tado, elle chauffe en permanence : elle ne s'arrête pas une fois la température voulue atteinte au thermostat. J'ai tenté de l'éteindre et de la rallumer, j'ai testé sur plusieurs heures... rien n'y fait.

Vous l’avez bien raccordé aux borne NO (normaly open) du tado ?

Ah non j'avais raccordé aux bornes Opentherm en fait.
Je vais tester ça, merci !

je pense qu’il n’y a rien d’opentherm dans votre installation …

J'avais mal compris du coup : je pensais que le boitier de la 3è photo devait recevoir des informations opentherm pour les convertir en KM-bus, pour qu'elles soient compréhensibles par la chaudière.

Ca m'a tout l'air de fonctionner maintenant.
Juste pour être sûr, partant de la borne grise 143 qu'on voit sur la troisième photo, j'ai relié le fil gris (borne 1) à la borne COM du Tado et le fil noir (borne 4) à la borne NO du Tado. C'est bien correct ?

En tout cas un très grand merci pour toutes vos réponses, vous me retirez une énorme épine du pied!

Bonjour,
J’essaie aussi de remplacer mon thermostat boxx par un tado X mais sur une Vaillant ecopro.

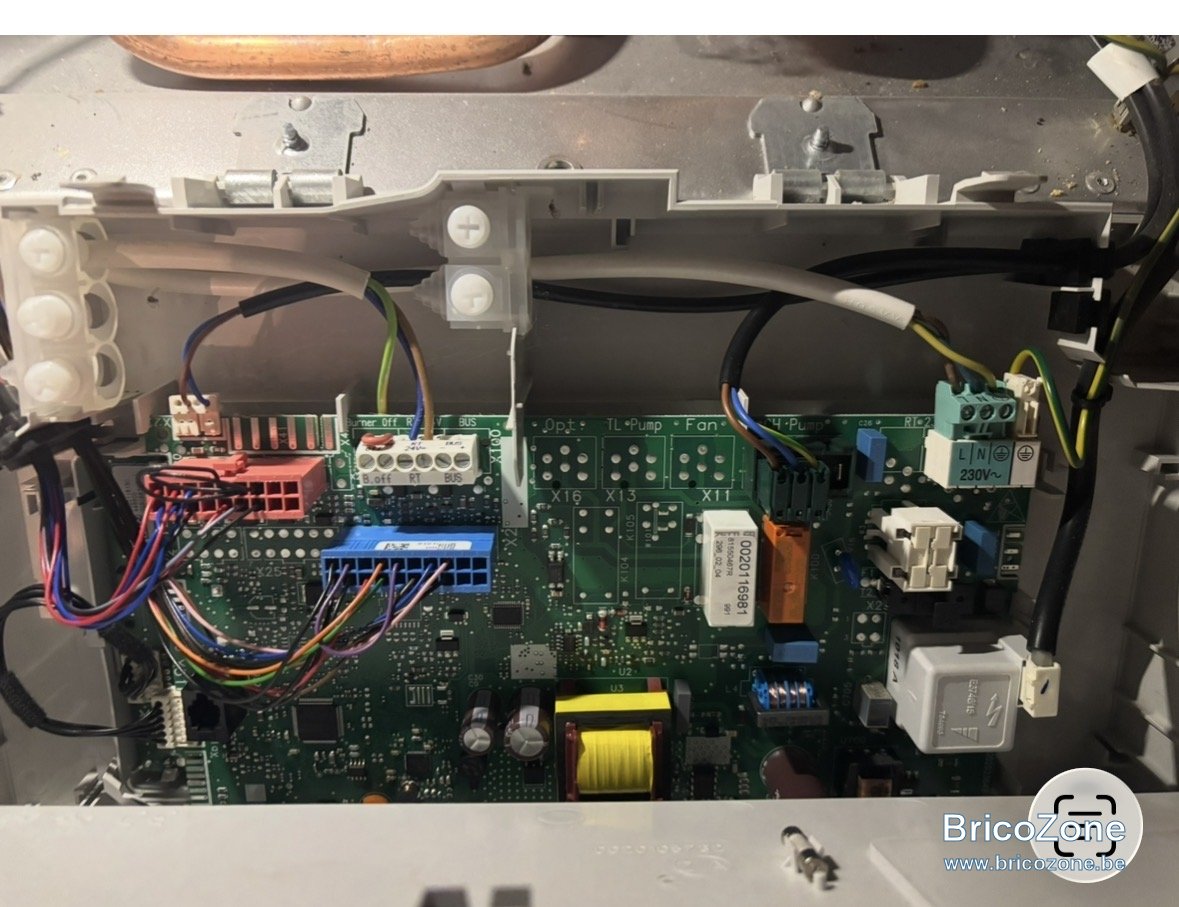

Dans mon salon j’ai deux fils qui allaient à l’écran boxx et à la cave un module intermédiaire Engie comme chez vous(photo 2). Du module intermédiaire deux fils vont de 1-2 OT directement dans ma chaudière vers une borne nommée RT. (Photo 1)
Que dois-je raccorder? Juste les deux fils dans mon salon au tado ou dois-je changer quelque chose à la cave dans le module Engie ou à la chaudière?
Merci d’avance pour votre aide.

votre chaudière est raccordée en tout ou rien.

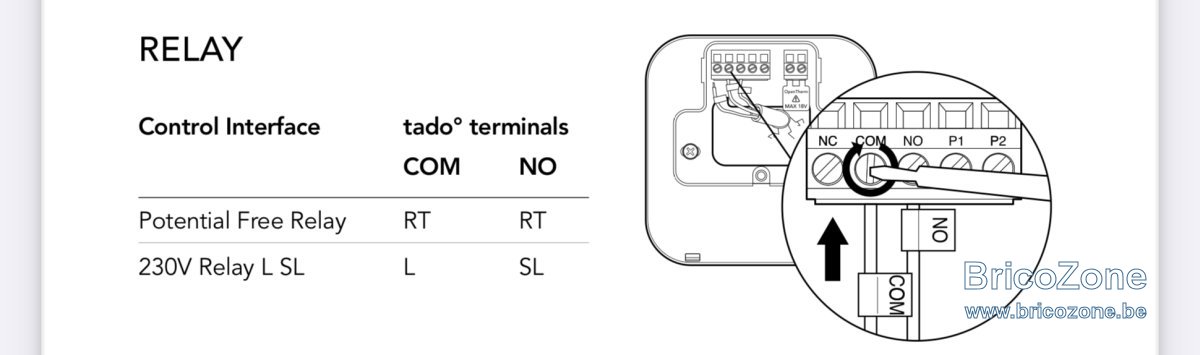

Vous raccordez donc le tado aux bornes RT.

Avec une carte additionnelle VR33 vous pouvez rendre votre chaudière compatible avec Opentherm ce qui permettrait un fonctionnement en modulant plus économique.

https://www.va-shop.be/a-97298592/thermostaten/vaillant-opentherm-module-vr33

Merci pour votre réponse.
Je devrais alors retirer le module d’engie et raccorder le tado directement à la chaudière sur les bornes rt? En bypassant la boîte engie.
L’ordre a t il de l’importance entre brun et bleu sur le tado?
Vraiment merci pour votre aide. J’y connais pas grand chose et c’est très précieux.

la boîte d’engie ne sert plus à rien, faite attention avec le raccordement au 230 V qui sert à l’alimenter.
L’ordre du raccordement RT n’a pas d’importance comme c’est un contact de relais « sec ».

Merci c’est clair.
