Chaudière saint roch ultra pf 56 thermostat connecte Tado

Bonjour,

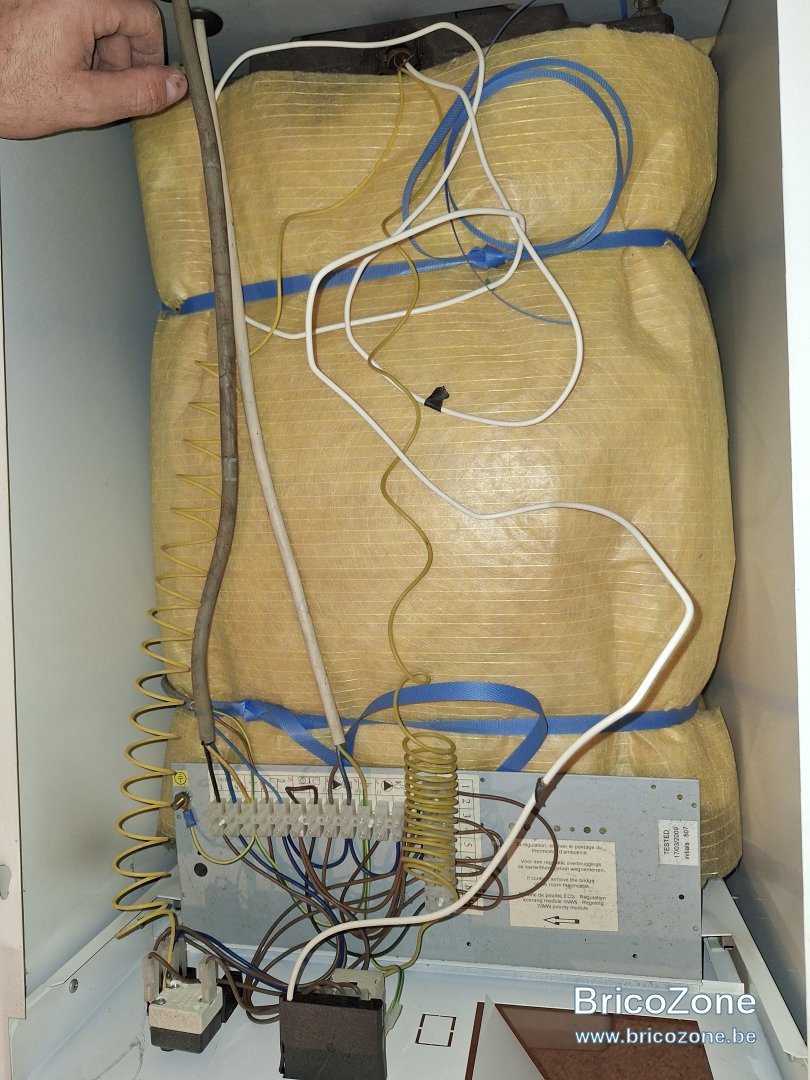

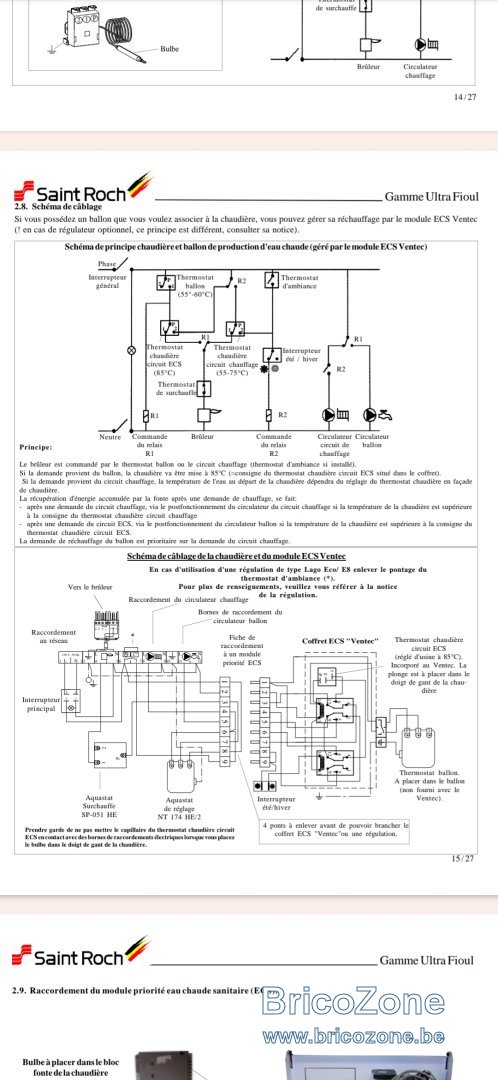

J'ai une chaudière a mazout Saint Roch Ultra PF 56 de 2009 qui n'était jusqu'à présent pas contrôlée par un thermostat d'ambiance. Nous avons donc acheté un thermostat connecté Tado et nous l'avons branché aux bornes 6 et 7 comme indiqué et retiré le pontage existant. Le système semble de chauffage semble fonctionner correctement mais par contre nous avons un problème avec l'eau chaude sanitaire qui est tiède. Après des recherches, j'en ai conclu que nous devions également acheter un module priorité ECS (+ sonde température ballon?). Je vous joint les photos de câblage de la chaudière avant le placement du thermostat ainsi que les captures d'écran du manuel.

Ma question est la suivante:
Nous avons actuellement une vanne 4 voies manuelle, est-ce que cela pourrait être problématique pour le contrôle de la chaudière ou est-ce que ça n'a aucune importance ?

Pour les modules ECS j'ai vu que je pouvais acheter le ECS Ventec, qui ne semble pas facilement trouvable, et le ECS Tempolec PS005. Avez vous d'autres suggestions ?

Merci d'avance et belle journée !

Bonjour,

En dépannage vous pouvez commander le circulateur de chauffage radiateur avec le thermostat et remettre le pontage qui était présent...
La chaudière sera en permanence en t° (comme avant thermostat) et l'eau sanitaire sera gérée par l'aquastat du ballon...

Le mieux est le PS005... Pas trop difficile à câbler et très simple d'utilisation... Osez la sonde pour le boiler pour centraliser le tout ... Et surcoût léger+/- 15€...

Le module d'origine s'intègre très bien dans la carcasse et au niveau du câblage mais il est très complexe d'utilisation !

Bonjour,

Merci, je ne m'attendais pas a avoir une réponse si rapide !

Si je comprends bien le schéma, pour couper l'alimentation du circulateur via le thermostat, je pourrais mettre celui ci aux bornes 4 et 6 des bornes de raccordement prévues pour le module priorité ecs ?
Il me semble que je n'ai qu'un seul circulateur sur l'installation mais je ne me souviens pas si l'eau chaude sanitaire passe par là également. Je vais verifier ce soir. Si c'est la cas le thermostat empêchera aussi l'eau chaude sanitaire de circuler ? Dans le pire des cas je peux remettre l'installation d'origine et attendre de commander les pièces nécessaires.

C'est noté, je ne manquerai pas de rajouter la sonde boiler alors, merci !

En effet il semblerait si c'est bien la photo de votre chaudière qu'un seul circulateur est présent...
Ce qui explique la nécessité de la vanne...

Soit vous raccordez le thermostat d'ambiance et vous devrez ajuster la vanne pour que le ballon reçoive assez d'eau chaude pour votre utilisation dans le laps de temps du chauffage des radiateurs... Cela sera à ajuster en fonction de la saison...

Autre solution: votre.vanne est.peur être motorisable, cela remplacerait la fonction du second circulateur...

Salut ! Toute V3V ou V4V est motorisable ! Cette installation illustre bien le manque de conviction de certains "Pros" qui acceptent de faire " n'importe quoi " parce qu'il faut vivre alors qu'ils pourraient essayer de convaincre que le client fera beaucoup d'économies et profitera d'un confort nettement amélioré à consommation nettement moindre !!! Triste !

Bien sûr que s'il n'y a qu'un circulateur sur le circuit primaire qui sert et pour le chauffage central et pour la charge boiler, il y a lieu de fermer manuellement la V4V en dehors de la saison froide .
Bien sûr aussi que le circuit de charge/ballon sera bien purgé.

Quant à télécommander via Tado cet ensemble mixte, ne te précipite pas de trop !

Déjà en régulant le tout via le module priorité ECS PS005 et une régulation via ThAmb / chauffage avec tous les deux une maîtrise "horaire" des plages de fonctionnement, tu feras déjà plus de 30% d'économies d'énergie.

Si tu motorises cette V4V via moteur Tempolec adaptable ( pour autant que cette V4V ne soit pas bloquée à mort " , et maîtrise le tout via la régulation climatique modulante SAM 2100 + Sonde Ext de chez Tempolec, tu obtiendras la totale au niveau économie et confort en chauffage et en ECS.

Si vannes thermostatiques partout ( Tado ok, mais limité en nombre ? ) le passage à une chaudière à Condensation ne t'apportera plus grand chose ( max 12% d'une consommation peut-être déjà réduite de 40 ou 50% ) .

Pour te faire gagner plus , les "Pros " te conseilleront de virer le ballon actuel et de passer à la PAC/ECS .

En résumé : Module régulation modulante SAM 2100+S.Ext + motorisation V4V + éventuellement PS005 s'il est déjà en place ( mais pas nécessaire si on place le SAM en premier) et à la rigueur un ThAmb servant de commande à distance du SAM ( tout est expliqué dans la documentation " SAM 2100 Tempolec " en nombreux pdf téléchargeables.
Si tu réalises le montage toi-même, tu t'en sortiras plutôt à bon compte ! Ciao.

Au niveau économie, il sera bon de se demander quel type de bâtiment requiert une ultra PF56... C'est l'équivalent de 2 grosses chaudières domestiques...
Maintenant, à voir le coût de chaque amélioration...

Bonjour,

Merci pour toutes ces suggestions.
Donc si je comprends bien les différentes solutions sont les suivantes dans l'ordre de la moins bonne à la meilleure:

- un module priorité ECS et un thermostat d'ambiance peuvent déjà fonctionner. Il sera quand même nécessaire de manuellement ajuster la vanne 4 voies en été pour ne rien laisser passer vers le chauffage et ajuster en hiver.
- Module régulation modulante SAM 2100+S.Ext + motorisation V4V serait plus efficace que la première solution et ne nécessiterait plus de modifications de la position de la V4V manuellement.
- Pompe a chaleur pour eau chaude sanitaire

La pompe a chaleur ECS est-elle vraiment rentable en comparaison avec le mazout en Belgique ? J'avais essayé d'estimer la rentabilité d'une pompe a chaleur pour remplacer le système complet (ECS et chauffage) et ça ne me semblait pas avantageux (hors pour questions d'écologie...).

Actuellement nous avons des vannes thermostatique normales sur tous les radiateurs (pas de connectées). Nous étions intéressés par Tado uniquement pour le thermostat d'ambiance.

Je ne suis pas à l'origine de l'installation donc je ne sais pas ce qui a poussé à choisir cette configuration. C'est une maison des années 70 avec 4 chambres. Donc ce n'est pas une petite maison mais si vous dites que la ultra 56 est l'équivalent de deux chaudière, l'installation me semble surdimensionnée sachant qu'en plus les anciens propriétaires ne vivaient qu'à 2...

Salut ! Tout n'est pas aussi simple que cela. Tout dépend d'abord de ton "portefeuille " , l'éternel commun dénominateur sur le plancher des vaches ! .
Désolidariser la production d'ECS et passer en PAC/ECS te fera consommer des kWh électriques au lieu de litres de mazout.

Si tu envisages de ( faire) placer des PV, la donne change encore un peu plus au niveau de la production d'ECS puisque l'on nous chante qu'alors, il y a moyen de le faire " gratuitement " à raison de 60 ou 70% sur l'année en utilisant les Kwh auto-produits par les PV.

Il est préférable de faire ses calculs " à minima " et être positivement surpris lors du bilan annuel que de se lancer dans des calculs d'apothicaires pour aller grapiller le dernier € , opération chronophage qui doit plaire aux théoriciens et champions de la calculette et des formules.

Je dis cela pour la PAC, surtout où l'on nous chante des rapports de rendement de plus en plus hauts peut-être même offrant un rapport de "4<+ " rendus pour 1 kWh consommés. Appliquer un coefficient de 2,5~3 en moyenne me semble un peu plus raisonnable. Hum !

Si ECS désolidarisée de la chaudière, la régulation de celle-ci devient plus facile du fait que tu as une chaudière basse T°C qui permet de carrément l'arrêter quand le chauffage /radiateurs est satisfait.

On oublie alors la motorisation de la V4V , on se satisfait d'un SAM2100 + S.Ext agissant simplement sur le " brûleur " et sur le "circulateur " tout en modulant en permanence la T°C de l'eau de départ vers les radiateurs.

Un module " ThAmb " peut être ajouté au SAM pour le maîtriser à distance sans avoir à descendre en cave intempestivement.

Comme dit avant, remplacer les têtes de tes vannes Th par un truc " Tado " influençant uniquement les vannes ajouterait la possibilité de maîtriser individuellement et à distance ( GSM/PC) le confort pièce par pièce qui en est munie . Mais ce système n'est vraiment efficace qu' à la condition de vivre avec toutes les portes de la maison fermées , d'une part et de l'autre, de connaître l'inertie de chacune de ces pièces pour savoir anticiper la mise à T°C de chaque pièce et de sa coupure !.

On fait ainsi l'économie de la motorisation de la V4V.
Tout un programme.
Marque , type et capacité du ballon d'ECS = ...?....
Marque et type de brûleur/mazout embarqué et gicleur utilisé = ...?....
Consommation moyenne annuelle en mazout = ...?... litres.
Nombres de personnes profitant du confort CC et ECS = ...?... dont enfants (ou ados...qui consomment + d'ECS )
Présence ou non d'une "BECS " ( = boucle d'ECS ) permettant d'obtenir plus rapidement de l'ECS aux points de puisage éloignés du ballon ? Merci ! Ciao.
