Remplacement interrupteur

Bonjour à tous,

Je suis occupé de remplacer mes ancients interrupteurs Niko par des nouveaux de la marque Schneider.

j’ai donc les deux installations suivantes :

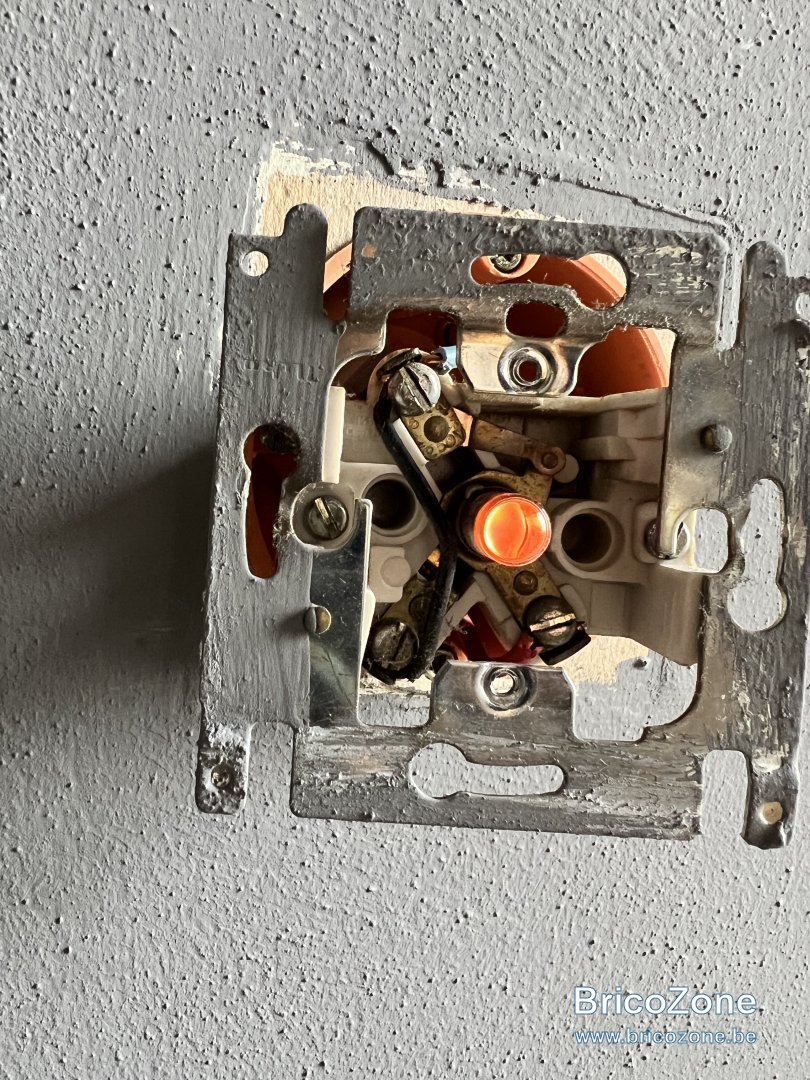

- l’interrupteur qui a la petite lumière je voudrais la remplacer par un interrupteur Schneider. Mais je ne suis pas sûr du câblage. J’ai uniquement selon les couleurs le neutre et la phase. Est-ce que vous seriez m’expliquer le fonctionnement de cet ancien interrupteur et comment y brancher mon interrupteur Schneider ? (Info: j’ai 3 interrupteurs avec lumière rouge qui contrôlent la même lampe dans mon palier)

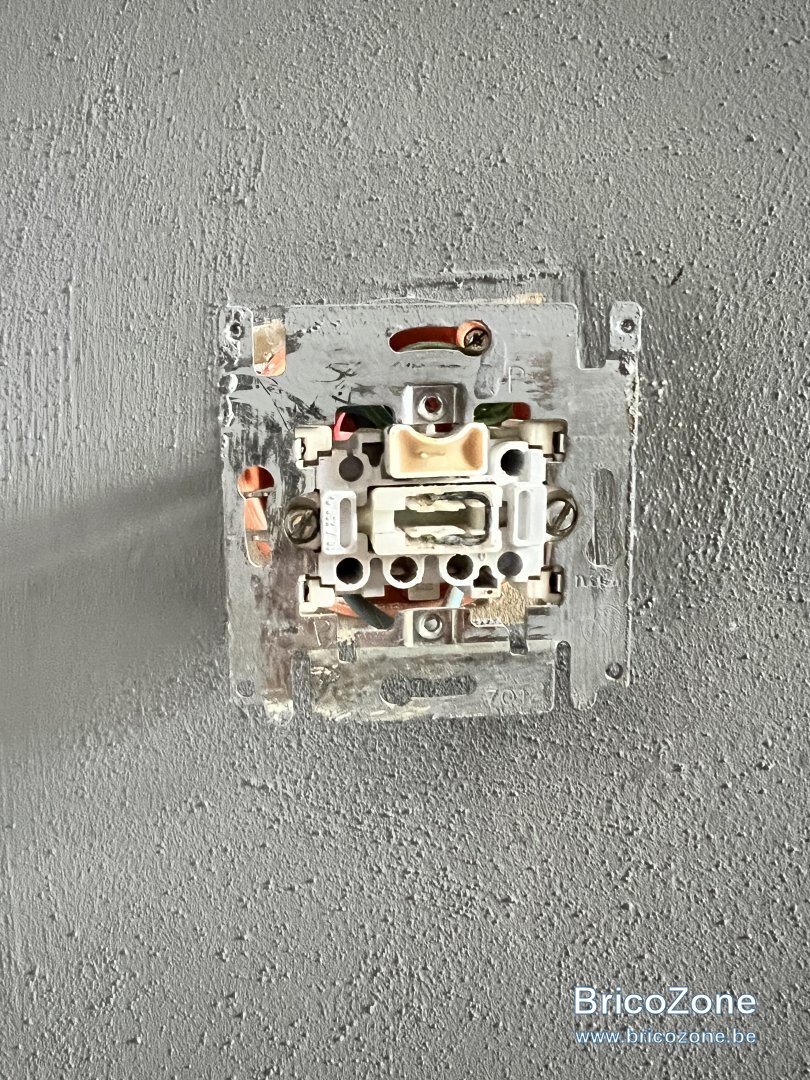

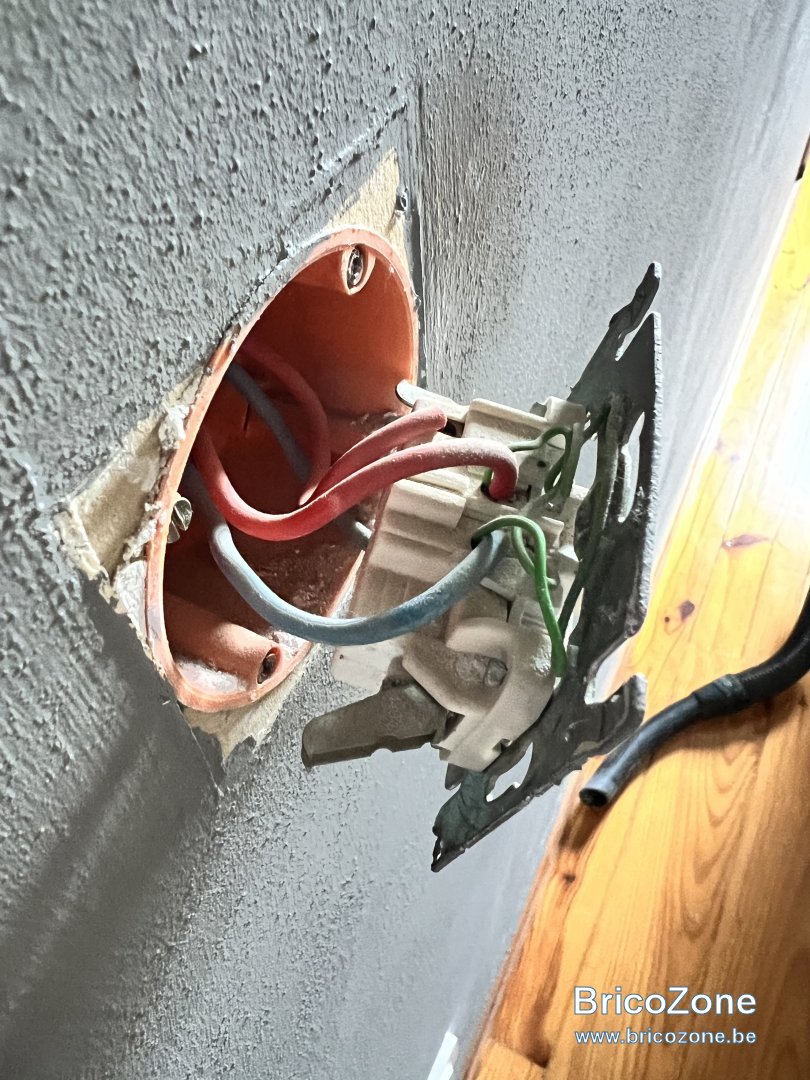

- Deusieme cas comment je fais le branchement pour ma lampe de la sale de bain ? Il s’agit de la photo avec les 4 câbles d’alimentations

Le schéma correspond donc aux interrupteurs neuf.

merci à vous !

Bonjour,

Des pros confirmeront, mais pour moi, le premier est un bouton poussoir, qui commande probablement un télérupteur.

Attendons leur passage.

Michel

hello,
oui le premier est un Bouton poussoir et le 2eme est un interrupteur bipolaire 7012

hql161 a dit:

hello,
oui le premier est un Bouton poussoir et le 2eme est un interrupteur bipolaire 7012

Cliquez pour agrandir...

Effectivement, faut que je commande un bouton poussoir Schneider du coup. Par contre avec les interrupters dont je dispose actuellement je peux le mettre à la place du Bipolaire ? Et quel serait le branchement ? Merci à vous

mimapont a dit:

Bonjour,

Des pros confirmeront, mais pour moi, le premier est un bouton poussoir, qui commande probablement un télérupteur.

Attendons leur passage.

Michel

Cliquez pour agrandir...

Effectivement, J'ai été voir mon tableau électrique et il y a bien un télérupteur. Merci d'avoir confirmé. Du coup faut que je trouve un bouton poussoir.

hello,

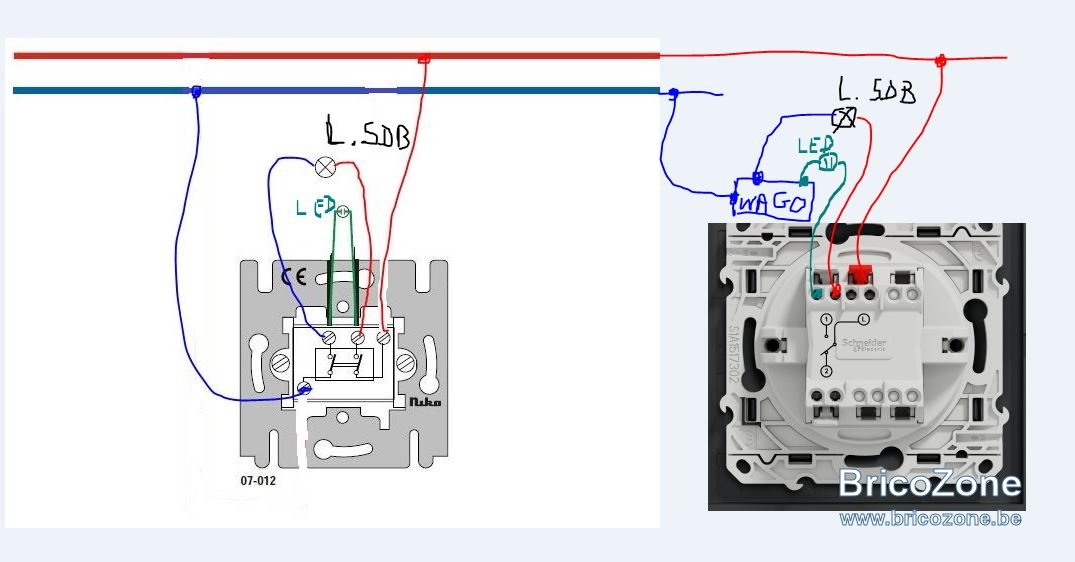

pour remplacer le bipolaire par un va et viens :
comme ceci :
le premier => celui que vous avez (07-012)
le deuxième => celui que vous voulez placé
