Bonjour, je viens relater ici le remplacement de mon parlophone Atea des années 50 par un modèle Urmet 1133/15. Je ne sais pas si ce forum est fait pour ça, mais vu la galère que j'ai eue pour remplacer le parlophone, je pense que ça pourrait servir à d'autres. J'en profiter pour remercie @Cory qui m'a donné pas mal d'infos en mp.
Voici la situation initialement: j'avais un parlophone exactement comme celui ci-dessous. Ce parlophone date des années 50, c'est un vieux modèle Atea, prévu pour des postes à 6 fils. Ce modèle ne figure plus dans la plupart des tableaux de conversion, y compris ceux d'Urmet, donc bonjour pour retrouver les correspondances.

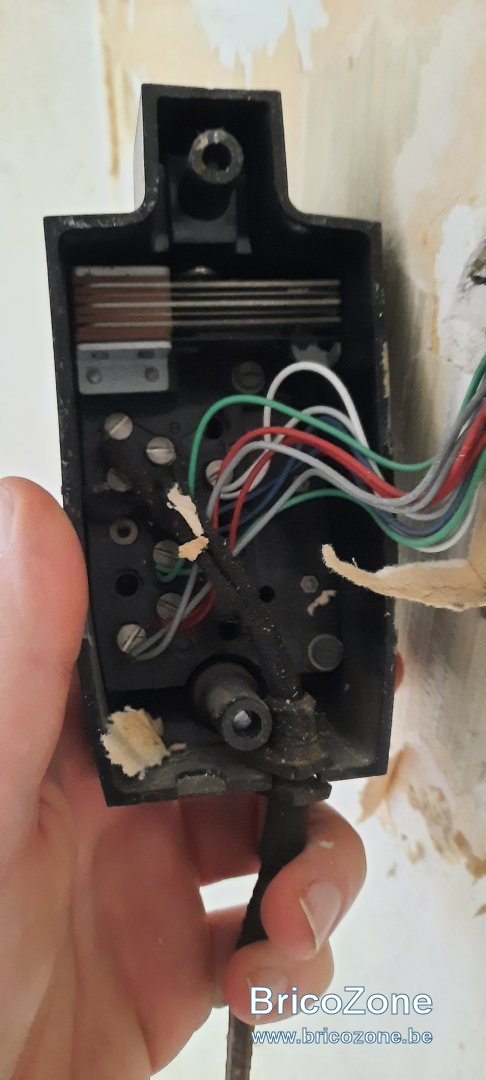

Comme expliqué précédemment, c'est un parlophone à 6 fils et non 5, ce qui, combiné à l'absence du modèle dans les tableaux de conversion, m'a énormément compliqué la tâche. 6 fils venaient donc du poste de rue: 2 masses (ou communs), 1 phonie montante, 1 phonie descendante, 1 ouvre-porte, 1 sonnette. Les fils étaient raccordés comme ci-dessous
Notez que les fils sont doublés sur la photo ci-dessus, c'est parce-que le fil vient de mon voisin du dessous et remonte vers le voisin du dessus. On ne le voit pas bien sur l'image mais le parlophone possède 11 emplacement numérotés, dont 8 possèdent une visse: 1 - 2 - 4 - 6 - 7- 8 - 9 - 11.
Sur l'ancien parlophone, les fonctions sont attribuées aux numéros de la façon suivante:
1 Masse (commun)
2 Phonie descendante
4 Phonie Montante
6 Masse (commun)
7 Cornet du parlophone
8 Cornet du parlophone (bis)
9 Cornet du parlophone (ter)
11 Ouvre-Porte
Notez que ce parlophone ne possède pas de sonnette et que le 6ème fil est donc normalement raccordé à une sonnette externe qui est aussi relié à une des masses.
Compte tenu de tout ça, j'ai réalisé les branchements suivants sur mon Urmet 1133/15:
1 Phonie montante -> fil de la visse 4 chez Atea, vert sur la photo
2 Phonie descendante-> fil de la visse 2 chez Atea, rouge sur la photo
6 Masse (commun) -> fil de la visse 1 et 6 chez Atea, gris et bleu sur la photo (donc 2 fils différents, plus le pontage venant du numéro 10, cfr ci-dessous)
9 Ouvre-porte-> fil de la visse 11 chez Atea, blanc sur la photo
10 Ponté avec la 6
CA - Rien (je ne voulais pas du buzzer Urmet, j'ai opté pour une sonnette externe).

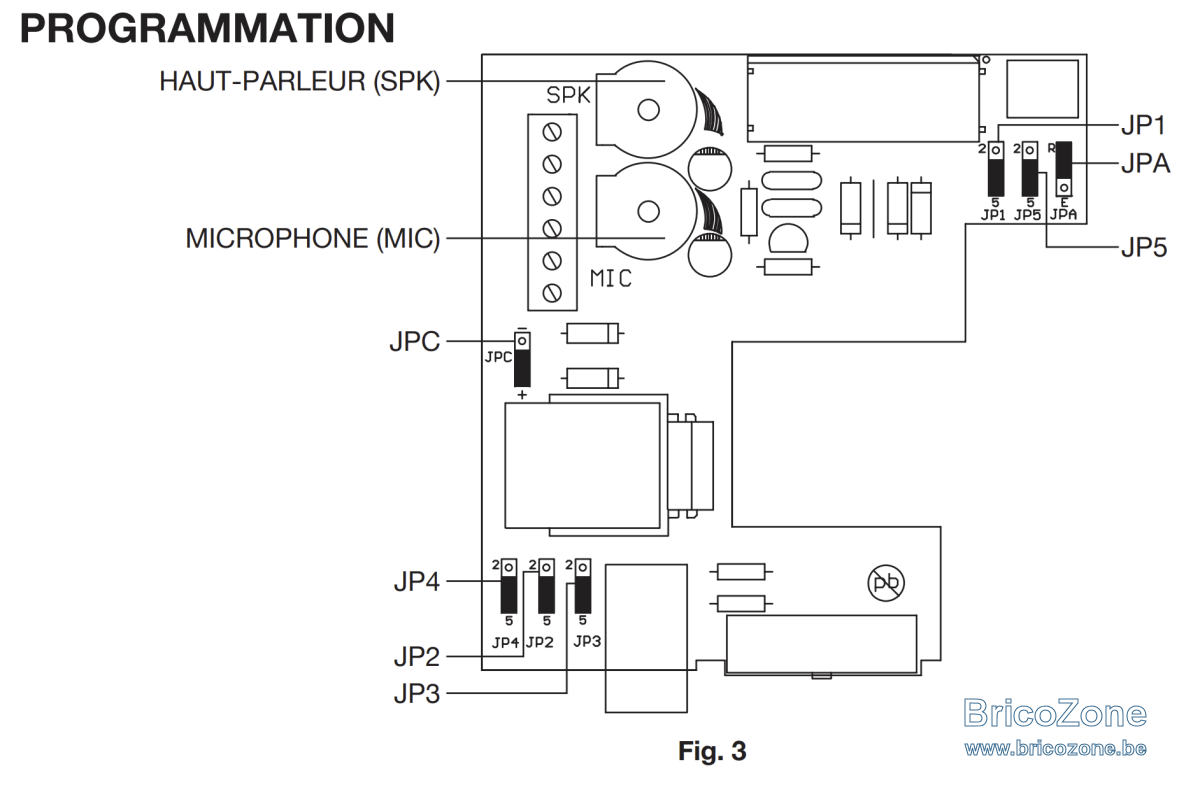

Avec tout cela, tout fonctionnait sauf la parlophonie descendante, ce qui m'a coûté plusieurs heures. Il s'avère que j'ai finalement eu un responsable Urmet au téléphone qui m'a dit qu'il est courant que les postes Atea inversent la tension entre la masse et la phonie et que pour que cela fonctionne, il fallait déplacer un jumper dans le circuit de l'Urmet. Il s'agit du jumper JPC (visible sûr le schéma ci-dessous). Il faut le passer du + (configuration standard) au -. En combinant ça avec toutes les informations ci-dessus, j'ai finalement fait fonctionner toutes les fonctionnalités du parlophone.
J'espère que tout ce que j'ai marqué ici servira un jour à quelqu'un et à défaut, ça vous fera un peu de lecture avant d'aller dormir.
Bon bricolage à tous et encore merci à ceux qui m'ont aidé (@Cory !).
