Ajout d'un combiné supplémentaire à un ancien interphone ATEA

D

drtweaks

• 17 Février 2023

• #1

Chers tous,

Écrire ceci via Google translate donc excuses pour les erreurs linguistiques

Dans notre immeuble, nous avons un très vieil interphone à 3 cloches contre 5 appartements.

Nous remplacerons ce système, à terme, mais pour le moment nous étudions une solution DIY pour apporter au moins la fonction voix + ouvre-porte aux 2 autres appartements. ( + sonnette sans fil ).

D'après Internet, il semble que ce système soit un ATEA NOV903 ?

S'il vous plaît veuillez aider:

1. Câblage : nous avons besoin d'un câble à 4 câbles ? (pas besoin de sonnette)

2. Câblage :
Doit-on poser un câble séparé de chaque appartement au rez-de-chaussée ? (selon la photo)
( Ce qui me déroute, c'est pourquoi y a-t-il actuellement 3 fils séparés qui descendent vers l'interphone, et pourquoi n'ont-ils pas connecté chaque combiné à celui ci-dessous en utilisant le même fil ? ..)

OU

peut-on se connecter au combiné/fil d'un appartement connecté ?

3. Combiné :
https://amzn.eu/d/6BeM2ti
OR
https://amzn.eu/d/finduZp

Merci beaucoup pour tous les conseils, astuces, etc.



Dernière édition: 20 Février 2023

Cory

• 17 Février 2023

• #2

Bonjour,
1. Câblage : nous avons besoin d'un câble à 4 câbles ? (pas besoin de sonnette)
Il faut :
-Commun
-HP
-Micro
-Ouvre porte
Donc 4 fils.
Plus un fil par sonnerie.

2. Câblage :
Doit-on poser un câble séparé de chaque appartement au rez-de-chaussée ? (selon la photo)
( Ce qui me déroute, c'est pourquoi y a-t-il actuellement 3 fils séparés qui descendent vers l'interphone, et pourquoi n'ont-ils pas connecté chaque combiné à celui ci-dessous en utilisant le même fil ? ..)
Normalement ils se raccordent en cascade, donc de combiné à combiné, sauf le fil sonnerie qui vas directement au portier.

3. Combiné :
Pourquoi ne pas placer des Atea NOV903 qui existent encore ou alors des Urmet 1130/50 qui sont universels.

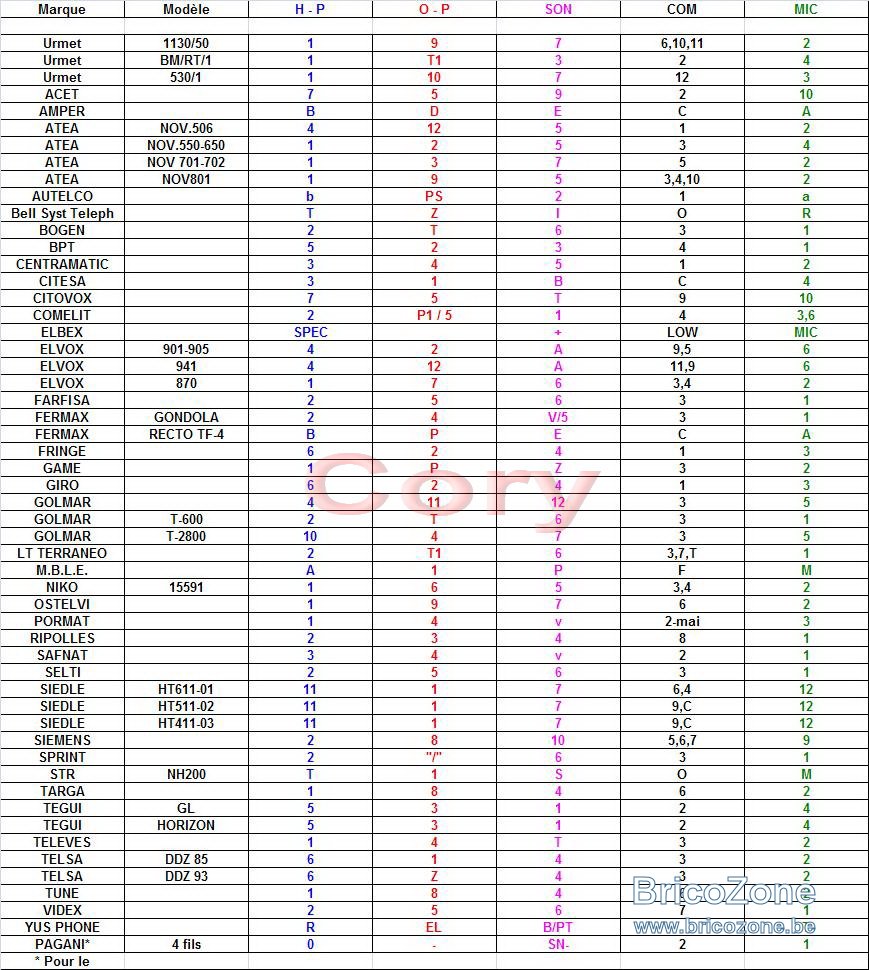

Ci-dessous un tableau de correspondances.



D

drtweaks

• 17 Février 2023

• #3

@Cory : merci beaucoup pour vos commentaires !

Les retours sur la topologie de câblage aident vraiment !.

Bien que je pense que dans notre cas, faire passer un tout nouveau fil à l'unité extérieure serait plus simple. (Pas besoin d'accéder aux appartements des voisins et de faire passer des fils à travers leurs murs..) Cela fonctionnera aussi ?

Les combinés que j'ai mentionnés sont moins chers : environ 25 EUR chacun par rapport à l'ATEA (plus de 100 EUR). Impossible de localiser le numéro de modèle Urmet que vous avez mentionné (je suis basé à NL)

À partir du tableau de compatibilité, savez-vous de quel numéro de modèle ATEA il s'agirait ? Je peux donc le rechercher dans le tableau que vous avez fourni ? ou cela serait-il imprimé à l'intérieur, une fois que j'aurai ouvert la porte extérieure, s'il vous plaît ?



Merci beaucoup!



Cory

• 17 Février 2023

• #4

Oui vous pouvez raccorder directement au portier sans problème.
Les combinés que je proposes sont certains.
Mais comme ceux que vous proposez sont de chez Amazon vous pouvez essayer et éventuellement les retourner.
Mon tableau renseigne tous les appareils compatibles.



D

drtweaks

• 17 Février 2023

• #5

Merci beaucoup!!!

Va ouvrir l'unité extérieure et vérifier ce que je peux trouver sur le modèle #.

Tu es une rockstar



D

drtweaks

• 20 Février 2023

• #6

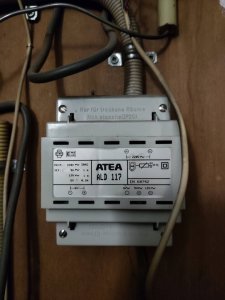

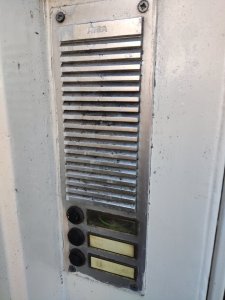

@Cory Avez-vous une idée ou des conseils, comment ajouter 2 boutons de sonnette supplémentaires à l'unité extérieure, dans une solution d'apparence respectable ?

est-il possible peut-être juste de remplacer la façade par une autre marque à 5 boutons, tout en gardant le micro/haut-parleur de l'ATEA tel quel ?

Merci beaucoup!



Cory

• 20 Février 2023

• #7

Bonjour,
"est-il possible peut-être juste de remplacer la façade par une autre marque à 5 boutons, tout en gardant le micro/haut-parleur de l'ATEA tel quel ?"
Oui, un bouton poussoir n'est rien d'autre que des contacts.



D

drtweaks

• 20 Février 2023

• #8

Bonjour et merci beaucoup.

Pouvez-vous s'il vous plaît me donner un exemple de ce que je devrais rechercher sur Internet .. (comme ce qu'est juste la plaque frontale appelée)

Lorsque je recherche, j'obtiens des systèmes complets au lieu de simplement la façade

Encore une fois merci.. beaucoup



Cory

• 20 Février 2023

• #9

Rien qu'une plaque est en général une commande spéciale.
Si vous êtes bon bricoleur vous pouvez acheter une plaque en alu et l'adapter.
J'ai quelque fois du le faire en Alucobond très facile à travailler et super solide.
https://alucobond.com/alucobond-idea
http://www.hobby-alu.be/



D

drtweaks

• 28 Février 2023

• #10

@Cory salut. J'espère que vous allez très bien.

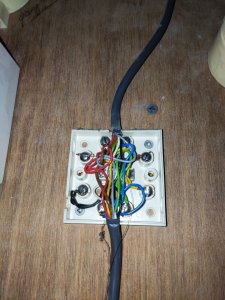

Je suis donc plus près de terminer l'installation. J'ai trouvé une boîte à proximité, à partir de laquelle je peux créer une connexion. Il a sept fils.

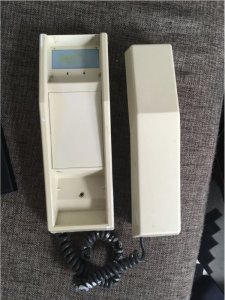

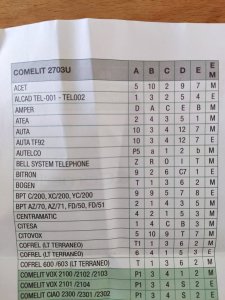

J'ai trouvé un téléphone Comelit universel à expérimenter. Sa table de conversion est jointe.

Question : Savez-vous par hasard quelles couleurs correspondent à 2 / 4 / 3 / 5 / 1 s'il vous plait ?

D'après ce sujet, il semble 2=Rouge, 4=Vert, 1=Gris(1) & Bleu(6) ?
https://www.bricozone.be/t/remplacement-parlophone-atea-par-urmet-1133-15.139329/

Je veux seulement connecter la voix + l'ouvre-porte au fait. (Pas besoin de sonnette)

Merci d'avance pour vos conseils ou astuces !



Cory

• 28 Février 2023

• #11

Bonjour,
Désolé mais il n'y a aucuns codes de couleurs pour les parlophones, donc impossible de vous aider.
Il faudrait tester sur place.

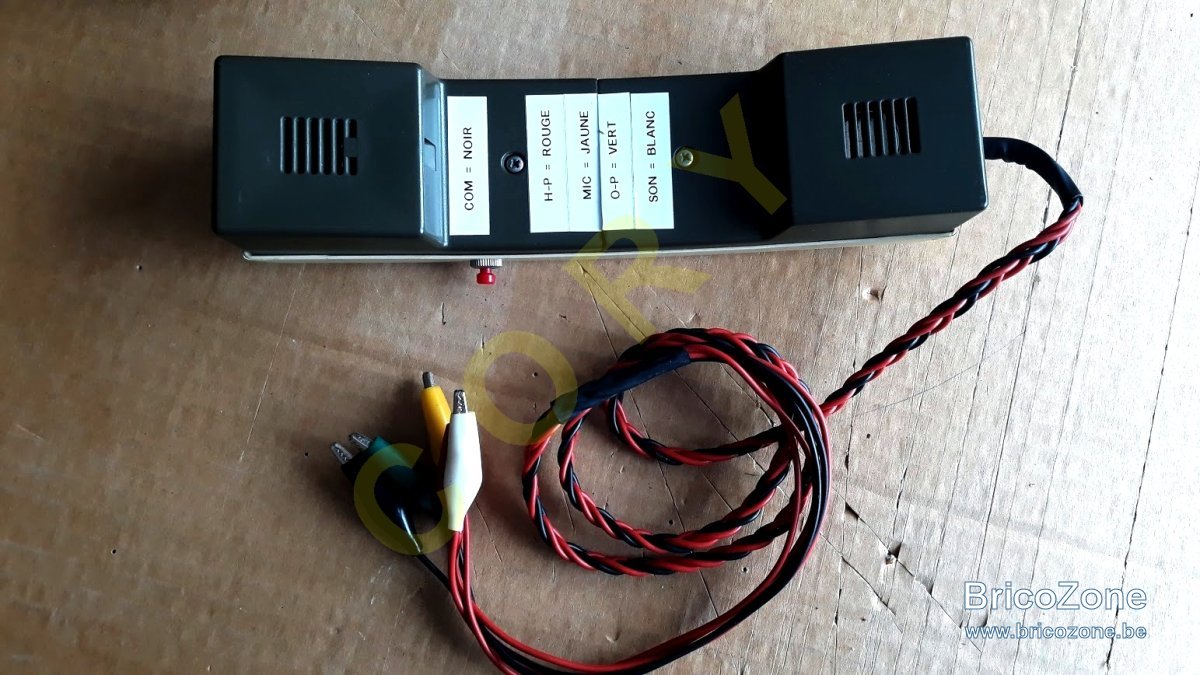

Pour faire ces test je me suis fabriqué un outils très utile à partir d'un combiné de récupération ou j'ai "sortit" le H-P, le Micro, placé un switch pour O-P? Un pour le commun et y placé un mini ronfleur pour la sonnerie.



D

drtweaks

• 28 Février 2023

• #12

C'est très astucieux !

Je vais prendre un multimètre et essayer de mesurer les tensions sur ces fils. Et puis essai et erreur

En tout cas un grand merci pour tout votre soutien !



Cory

• 28 Février 2023

• #13

Un multimètre ne vous servira absolument à rien du tout à cause des retours possibles, normaux et inévitables.
