Remplacer un thermostat HS par un commutateur "intelligent"

Bonjour,
Mon appartement est équipé d'une chaudière à gaz Junkers "TOP 22/28-3 ZWB" de 2014 environ, pour le chauffage et l'eau chaude sanitaire.
Y était connecté pendant 10 ans un thermostat Honeywell en 2 parties: une "base" BDR91, et un module distant T40.

L'affichage du T40 ne fonctionne plus, et la diode de la base étant rouge, je pars du principe que le thermostat est HS.
Du coup, je me suis mis en tête de remplacer tout ça par un commutateur wifi que je contrôlerais grâce à HomeAssistant.
J'ai à peu prés résolue la configuration de mon commutateur de marque Sonoff, modèle BASICR4, et sa connexion à mon wifi ainsi qu'à HomeAssistant.

Maintenant, la chaudière...

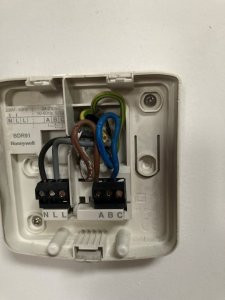

La base BDR91 était connecté comme suit:

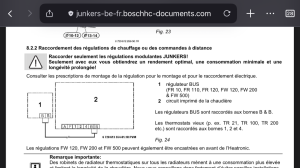

Et la documentation de la chaudière indique:

Je n'ai pas encore ouvert complètement le panneau de contrôle de la chaudière, mais je suis à peu prés convaincu que les 4 câbles: bleu, marron, gris et noir arrivent à la carte mère de la chaudière.
J'ai cherché ce qu'un "régulateur BUS" pouvait bien être, mais je n'ai pas trouvé de définition sur le net...peut-être est-ce un terme interne à Junkers pour des thermostats plutôt modernes.
Mais si je récapitule à la vue de cette documentation, "régulateur BUS" => 2 fils, les vieux thermostat => 3, et mon BDR91 => 4 fils.

Et j'en arrive à ce que je croyais savoir: il me semblait qu'un thermostat ouvrait ou fermait un "contact libre de potentiel", et puis c'est tout.
Mais en voyant cette documentation, je n'en suis plus si sur. Plus de 2 fils pourrait servir à l'alimentation du thermostat, mais pas d'indication sur la notice.

Et au final, les schémas que je trouve de commutateur montrent qu'ils s'alimentent sur le même input que celui qu'ils commutent pour l'appareil situé derrière...et pas sûr que ce soit "libre de potentiel" ou que la chaudière apprécie le 100-240V de mon module...

Quelqu'un aurait-il quelques explications s'il vous plaît?

C’est plus compliqué…

Le système eBUS est un protocole de communication entre le thermostat et la chaudière nécessaire pour commander de façon optimale une chaudière à condensation.

Normalement il y a aussi une borne pour contact sec on/off à la chaudière.

Noir et gris c’est l’alimentation électrique du thermostat.
Bleu et brun c’est le contact sec de la chaudière.
Vous ne pouvez PAS utiliser un module tel que prévu, il faut un contact sec !!!!

conseil : regardez du côté de tado°, plus simple et pilotable par HA aussi.

Ha! Donc j'ouvrirais le tableau de commande alors pour en avoir le coeur net. Merci.

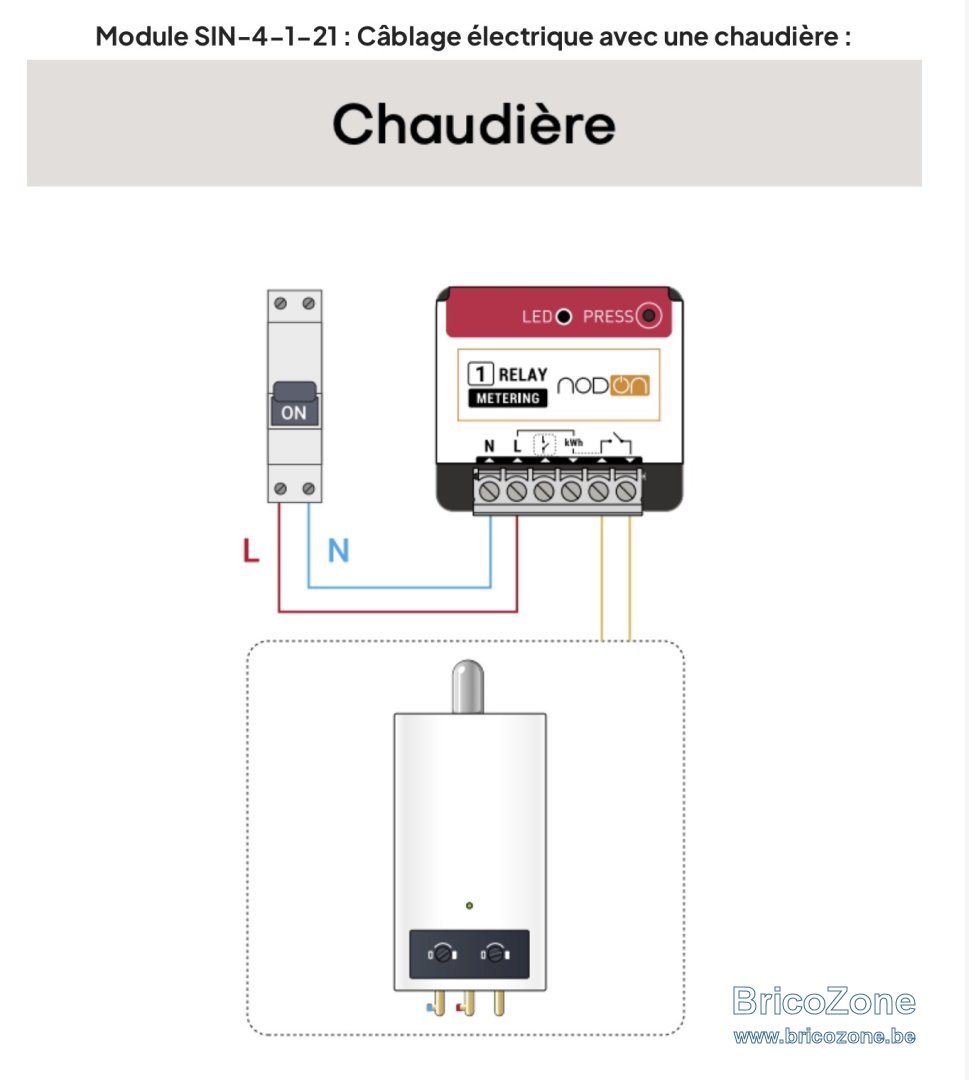

exemple :

Hum...plus d'eau chaude sanitaire de cette manière il me semble.
Si uniquement pour chauffage, est-ce qu'un chaudière n'est pas perturbée si on lui coupe régulièrement l'alimentation?

Le raccordement n’est pas à l’alimentation de la chaudière !

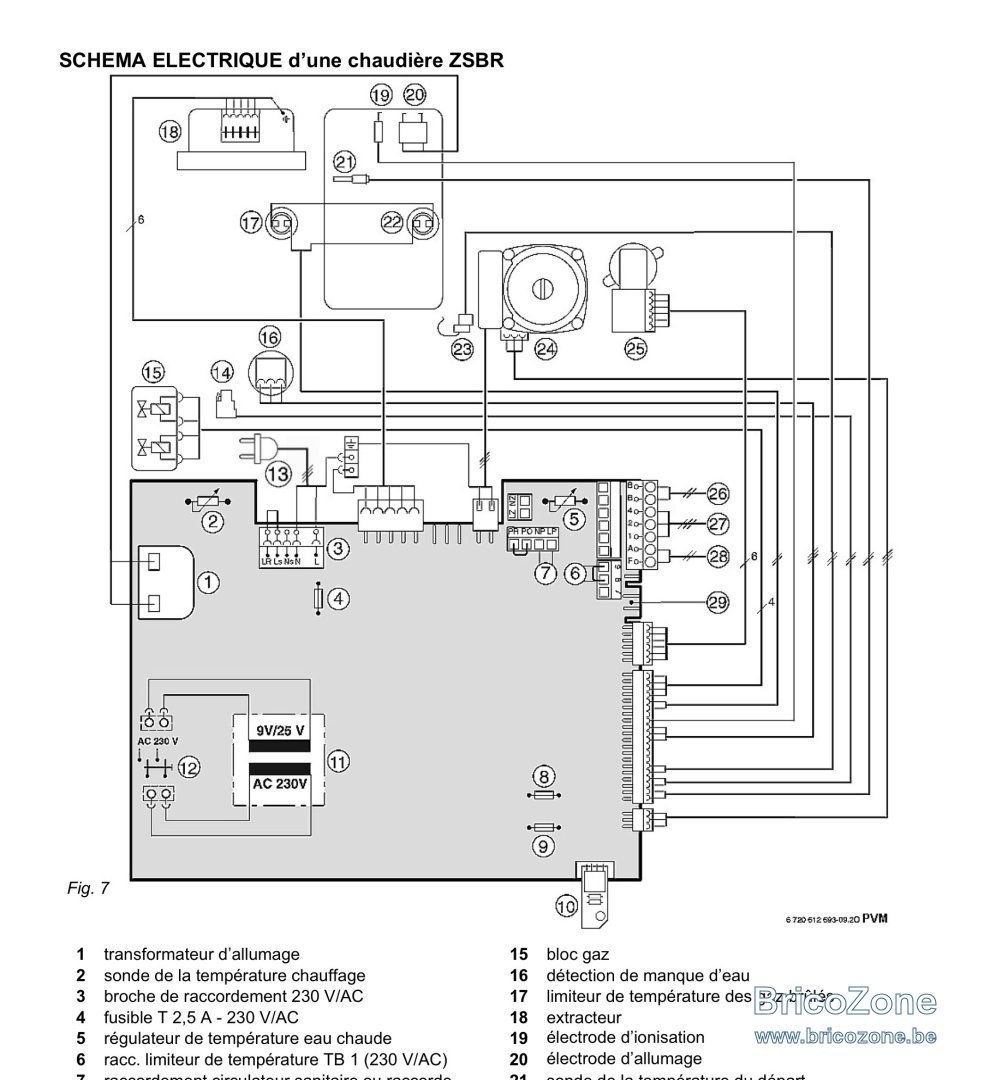

De ce que je lis, il y a 2 possibilités de raccordement :

via BUS (digital donc) et via analogique 24 Volts (les broches 1-2-4) mais rien de prévu pour du simple on/off. C’est assez normal puisque c’est une chaudière modulante.

Voir à la chaudière comment le thermostat actuel est raccordé ?

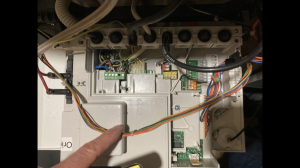

Voici.

On voit les 4 câbles qui étaient connectés au thermostat en haut à gauche.

La doc n’indique pas à quoi sert LR et Ls, on peut supposer que c’est pour un thermostat on/off.

Mais vous ne bénéficiez pas de la modulation donc augmentation de la consommation.

une longue discussion
https://www.fanjoe.be/?p=1226

twautele a dit:

une longue discussion
https://www.fanjoe.be/?p=1226

Cliquez pour agrandir...

... mais une bonne lecture! Merci beaucoup. Je suis attristé de ne pas être parvenu à trouver cette page moi même...

Bonjour,
Pour finir, les câbles qui arrivaient aux thermostat était un repiquage de l'alimentation de la chaudière, donc du 220V, et deux autres pour le contact sec. Je n'ai jamais eu de modulation, et je continuerais donc à m'en passer, mais je garde ça en tête.
J'avais acheté un mauvais module, le SonOff BASICR4 n'a pas de contact sec, donc ça n'aurait jamais fonctionné comme cela.
Du coup j'en ai acheté un autre, de marque Shelly, et le contrôle de la chaudière est fonctionnel.

La configuration de HomeAssistant n'est pas encore parfaite...le confort y est, mais la consommation semble trop importante par rapport aux années précédentes, donc à peaufiner.
En tout cas, mon problème initial est résolu. Merci au forum.

Salut ! Pour faire simple avec ton changement, on dira que seuls les 2 fils "bleus et bruns " raccordés en A~B du relais de ton ThAmb T4 Honeywell sont à récupérer pour commander ta chaudière " comme avant " - hélas sans modulation - tandis que les deux autres fils offrant la tension de 230V pour alimenter le " relais " du relais ne nécessitent pas d'aller la chercher "dans la chaudière " mais s'importe où en amont avec bien sûr la sécurité de couper cette tension " régulation " en même temps que l'on coupe l'alimentation de la chaudière.

Quant à ta réflexion concernant le bien fondé de laisser une chaudière alimentée en continu ou pas, on te répondra qu'en général il importe de ne pas la couper car souvent dans sa régulation, des petits programmes sont implémentés qui, par exemple, enclenchent le(s) circulateur(s) même en été pour en éviter le blocage ou bien enclenchent la montée à température de la réserve d'ECS >< la légionellose.

Le maintien de l'installation sous tension permet aussi de nourrir - recharger - les piles ou autres condos servant de réserve de tension pour garder les mémoires et les sondes en fonction ! Tu sais " quoi " maintenant ! Ciao.
