Rénovation - Mise à la terre

Bonjour,

dans le cadre d'une rénovation, j'ai reçu un PV non-conforme pour l'installation électrique.

notamment pour les points suivants :
- Réaliser une prise de terre conforme aux prescriptions. L1 : 4.2.3.; 5.4.2.; 5.4.3.
- Prévoir un dispositif de coupure (barrette de sectionnement), afin de permettre la mesure de la résistance de dispersion de la prise de terre. L1: 2.5.; 5.4.3.5.;
- Compléter les liaisons équipotentielles principales (eau, gaz, arrivée et départ chauffage). L1: 4.2.3.2.; L3: 4.2.3.2.
- Réaliser les liaisons équipotentielles principales par des conducteurs isolés vert/jaune de section minimum 6 mm². L1: 5.1.6.2.; 5.4.4.1.; L3: 5.1.6.2.; 5.4.4.1.

Après avoir vérifié l'installation, je constate que j'ai deux câbles de terre de 6² sortant du sol carrelé de la cave avant de rejoindre une barrette de cuivre.
De cette barrette un câble de terre de plus petite section repart vers le coffret.

Je pensais m'en sortir en supprimant cette barrette de cuivre afin de la remplacer par un sectionneur de terre tout neuf et de repartir en 6² vers le coffret le tout en conservant les câbles sortant du sol existants. Et à partir du coffret, repartir de nouveau en 6² pour garantir les LEP (même si je ne vois pas comment je vais pouvoir amener ce câble dans la pièce contenant la chaudière).

Or en lisant de plus en plus des posts sur différents forums, et en relisant le RGIE, je constate que la section du câble allant des piquets vers le sectionneur de terre doit être du 16² !
Cela voudrait dire que je dois décarreler la cave afin d'essayer de retrouver les piquets existants (si ce sont des piquets et pas une boucle...) afin d'essayer de remplacer le 6² par du 16² ? Ou encore, placer de nouveaux piquets dans la cave (après avoir décarreler aussi du coup) ?
N'y-a-t-il pas de "dérogations" / "tolérances" sur les rénovations à ce sujet afin d'éviter de tout casser ?
Petite précision, je ne possède pas d'accès aisé vers le jardin et donnant sur le coffret (si on imaginait de poser de nouveaux piquets dans le jardin).
Je tiens également à préciser que sur le PV électrique reçu la mesure de terre est correct et est de 25 ohms.

Merci pour vos
éclaircissements

vous n'êtes pas forcez de décarreler, vous forez le sol le long du mur avec une mèche de 20 mm, les piquets font généralement 16 mm et vous faite courir le câble 16# le long des murs, vous placez la barrette coupe terre à la cave

Ou vous placez de nouveaux piquets à au moins 3m des anciens.

Déjà, merci pour vos réponses rapides ;-)

... aie aie aie ...
C'est ce que je craignais.
Autre question (p-e ridicule) : Les piquets font 1m50 minimum et doivent être enfoncés à -60cm du sol soit 2m10 dans le sol ou j'ai mal compris ?

Non vous les enfoncez jusque au sol et c’est bon

Les boulons de serrage peuvent/doivent rester apparent ?


On parle bien de ce type de piquet ? :
(Piquet de terre rond 5/8 fillet, 16mm 1,5m cuivre)

Oui ils peuvent sans soucis

Ok Ok
Merci pour vos réponses !
"Y a plus ka" comme on dit !

Enfoncez les quand même dans une petite tranchée (environ 30cm) et pas à fleur du sol... On ne sait jamais (chiens, chats, enfants,...)

Merci pour les conseils !

Tant que j'y suis, je profite de votre bonté pour poser d'autres questions

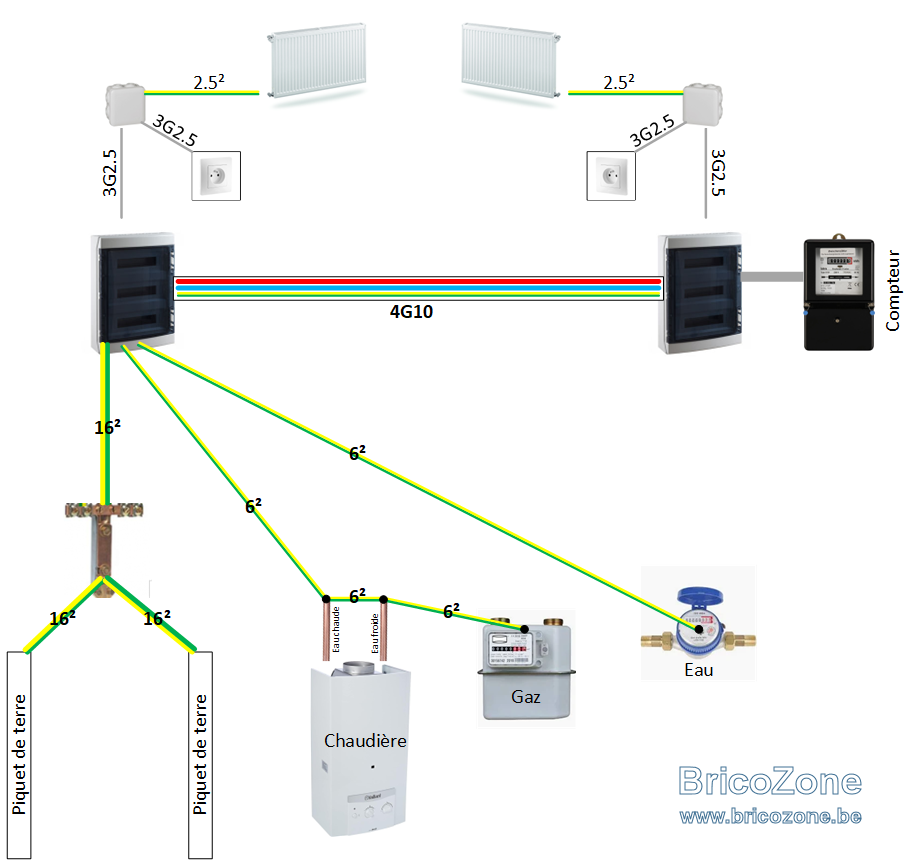

Afin de ne pas faire de bêtises et/ou recommencer plusieurs fois le travail, ce schéma est-il correct :



Le 6² pour les LEP peut partir du coffret (et non du sectionneur) vu que j'arrive avec un 16² ? correct ?
Le 6² pour les LEP ne peut être interrompu ? correct ?
Par contre, je peux le dénuder sur quelques centimètre pour faire le contact aux tuyaux de la chaudière (avec un collier) et repartir vers le compteur gaz (sans couper le câble donc) ?
Ou alors, je peux placer une seconde barrette de distribution de terre avec une arrivée 6² et repartir plusieurs fois en 6² vers les différents équipements (ces équipements se trouvent ailleurs qu'à l'endroit des piquets et coffret) ?
Ou je peux utiliser des "cosses" et les superposer au niveau des tuyaux de la chaudière pour repartir plus loin ?

Aussi, j'ai un collecteur d'eau dans la salle de bain (pas le compteur principal), ce dernier doit être mis à la terre via du 6² également ou est-ce que du 2.5² depuis une boite de dérivation à proximité suffit ?

Merciiiii

C'est pas très clair pour moi au niveau des lep par rapport aux sections.

Chez moi, j'ai du 10 carré directement au niveau du sectionneur. Et effectivement, denuder + collier, c'est la bonne manière.

Pour la sdb, c'est 2.5 carré protégé mécaniquement (goulotte ou plinthe ou autre) et repiquer dans un circuit existant ou bien du 4 carré (qui peut être en apparent) directement sur la barrette/tableau.
