Repiquer évacuation douche dans tuyau existant

Dans le forum Gros Oeuvre Général - par xav1979 le 2 Mai 2019

  1. xav1979

    xav1979 39 ans, Hainaut

    Bonjour à tous

    Le topic de @heureuxproprio m'a appris l'existence d'une pièce que je ne connaissais pas, la selle de branchement, et je me demande si ça pourrait s'avérer utile dans mon cas. Mais je préfère ouvrir un nouveau topic que de pourrir le sien ;)

    Contexte:
    Après avoir aménagé 2 chambres à l'étage pour les enfants, j'en suis à réaliser une petite sdb pour eux qui comprendra évier, wc et petite douche. Les dimensions sont petites et cette étroitesse est accentuée par le fait que toute la pièce est mansardée. Je vais vraiment jouer au cm près pour ce chantier et je cherche donc les meilleures solutions.

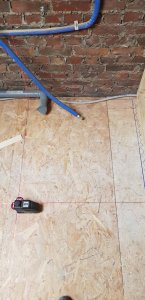

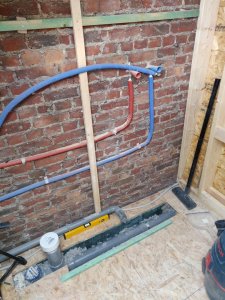

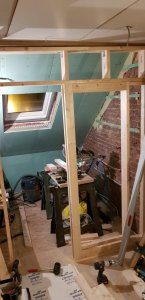

    Voici une idée de la zone qui sera consacrée à la sdb, avant qu'elle ne soit fermée. La douche va se trouver dans le coin à droite, dans l'angle entre le mur et la future cloison (qui existe maintenant):

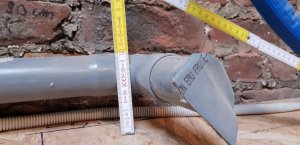

    Les gars qui sont venus installés les raccordements sanitaires ont prévu une évacuation hors sol qui repart vers la gauche.
    L'idée est de faire une douche de 80x80 à cet endroit.
    20181211_111234.jpg 20181211_111830.jpg

    Cette évacuation hors-sol ne m'arrange pas car si je mets un tub à ce niveau, je ne vais pas avoir assez de hauteur pour la paroi de douche de gauche, à cause de la mansarde. Il va me manquer 10-15 cm par rapport aux hauteurs standards et je voudrais éviter autant que possible d'avoir à prendre des parois sur mesure.

    Comme l'évacuation des WC passe en-dessous de la future douche, je me demandais si je pouvais me repiquer dessus et j'ai donc ouvert le plancher à cet endroit

    L'idée étant de créer un branchement le plus possible dans le sol et d'installer une douche avec siphon plat pour gagner le plus de cm possible.

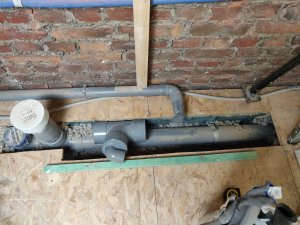

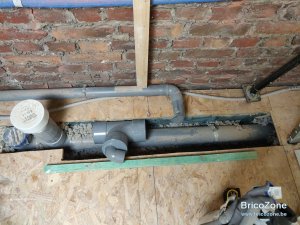

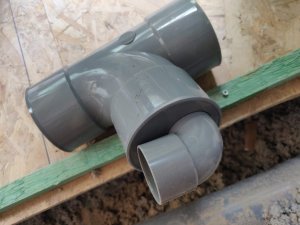

    J'ai été dans le petit magasin pro où je vais d'habitude pour leur montrer la situation et ils m'ont proposé un raccord en T de 100mm à rebrancher sur l'évacuation des WC avec un réducteur de 50mm que j'aurais placé +/- comme ceci et à cet endroit (mais je dois encore découper un peu le plancher pour qu'il soit complètement en-dessous).
    IMG_20190502_081937.jpg IMG_20190502_081911.jpg


    Alors, voici mes questions:
    1. Est-ce que ça pose un problème (odeur, autre,...) de raccorder un douche à une évacuation wc? Je pose la question pcq je ne comprends pas, sinon, pourquoi les gars qui les ont installées ne les ont pas combinées dès le départ?

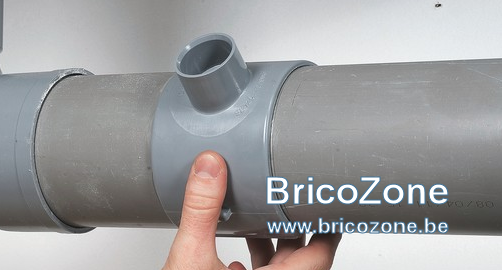

    2. Est-ce qu'une selle de branchement comme celle-ci ne serait pas plus indiquée et plus facile à installer que le T que j'ai acheté car je n'ai pas beaucoup de place pour découper le tuyau complètement
    3. Est-ce que ces selles de branchement sont aussi fiables qu'un T?

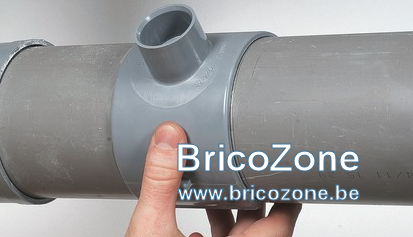

    4. Si j'opte pour la selle, je suppose que le branchement peut se faire de biais par rapport au tuyau existant et pas forcément pile à la verticale? Un peu comme ceci, toujours dans l'optique de gagner un max de cm de possible.

    5. Question générale: est-ce qu'une pente de 1% est suffisante pour les évacuation des WC à l'horizontale sur environ 3m de long?

    Merci d'avance à ceux qui me répondront ;)


    xav1979 , 2 Mai 2019
    #1
    eljub aime ça.
  2. eljub

    eljub 36 ans, Brabant Wallon

    Hello,

    Je présume que la bonde de douche sera équipée d'un mini siphon donc si pas de désiphonage, normalement pas d'odeur

    Effectivement cela peut remplacer le T mais perso si possible, je préfère le T

    Jamais utilisé personnellement donc je ne peux répondre

    Je pense oui

    Ca doit suffire, on demande généralement entre 1 et 2%

    eljub , 2 Mai 2019
    #2
    xav1979 aime ça.
  3. esprit_de_sel

    esprit_de_sel 43 ans, Liège

    Bonjour,
    Je n'ai pas la réponse mais une nouvelle question : quel est le risque de désiphonnage de la douche ? Il faut ajouter une ventilation pour le wc ?

    esprit_de_sel , 2 Mai 2019
    #3
  4. Nustu

    Nustu 30 ans, Luxembourg

    Je préfèrerais aussi le T.
    Découper le tuyau complètement ne devrait pas être compliqué avec les bons outils, comme un multi-tool par exemple :)
    @esprit_de_sel : on peut voir l'aerateur (en blanc) entre le piquage WC et le futur emplacement du piquage douche.

    Nustu , 2 Mai 2019
    #4
    xav1979 et esprit_de_sel aiment ça.
  5. heureuxproprio

    heureuxproprio 30 ans, Hainaut

    Si j'en avais eu quelconque possibilité, je n'aurais placé que des T.
    Cependant je crois que c'est plus psychologique qu'autre chose! Faire un trou dans un tuyau pour brancher une selle, on s'imagine sans doute que ça fragilise l'ensemble et que c'est du bricolage. Pourtant jusque là, ça marche bien.
    A mon avis les selles sont davantage utilisées en rénovation quand on doit se piquer là où on avait pas pensé lors de la mise en oeuvre.
    Bon courage!

    heureuxproprio , 2 Mai 2019
    #5
    xav1979 et Kmichel aiment ça.
  6. xav1979

    xav1979 39 ans, Hainaut

    Merci pour vos avis. Je vais rester sur l'idée du T alors. J'ai un multitool et c'est effectivement avec ça que je m'imaginais réussir à terminer la découpe, mais ça reste pas évident vu l'endroit et le peu de place en-dessous du tuyau... Ce qui est ennuyant avec la découpe, c'est qu'une fois entamée, on n'a pas le choix, il faut aller jusqu'au bout de son idée. Pour ça que j'hésitais avec la selle après le topic de heureuxproprio ;)

    Il y aura bien un siphon, même si c'est modèle plat (8 cm de mémoire), donc effectivement, pas d'odeur comme le dit eljub. Mais je ne comprends vraiment pas pourquoi ils n'ont pas directement fait comme ça alors, plutôt que de venir rajouter une évacuation hors-sol qui va se repiquer sur une autre dans le coin de gauche de la pièce... bizarre! :confused:

    Sinon, je pensais placer le T comme ceci: l'eau de la douche descendrait donc vers la gauche pour repiquer dans l'évacuation dont la pente va vers la droite
    Je suppose que si les pentes sont correctes, ça ne devrait pas poser de problème de toute façon...

    xav1979 , 2 Mai 2019
    #6
  7. Nustu

    Nustu 30 ans, Luxembourg

    En général on préfère deux coude à 45° plutôt que un à 90°. Mais dans ce cas-ci je ne sais pas si ça a une réelle importance vu que ce sera une douche.
    A mon avis, ils ont procédé comme ça pour éviter de mélanger les eaux grises et les eaux vannes. Mais bon en rénovation...
    Si on tient malgré tout à garder les eaux grises et vannes séparées, une solution serait d'aller se repiquer sur la descente de l'évacuation prévue à la base pour la douche, en ouvrant le plancher jusque la où en passant sous celui-ci.

    Nustu , 2 Mai 2019
    #7
  8. esprit_de_sel

    esprit_de_sel 43 ans, Liège

    Tu sauras passer le T ? (emboîter des 2 côtés )
    Il faudra peut-être jouer avec un manchon à joint ?

    esprit_de_sel , 2 Mai 2019
    #8
  9. heureuxproprio

    heureuxproprio 30 ans, Hainaut

    +1 comment vas tu emboîter les 2 côtés?

    heureuxproprio , 2 Mai 2019
    #9
  10. Nustu

    Nustu 30 ans, Luxembourg

    Le WC a l'air en bout de ligne, et il semble y avoir un peu d'espace avant la solive pour pouvoir emboîter. En jouant un peu ça devrait le faire =)

    Nustu , 3 Mai 2019
    #10
  11. xav1979

    xav1979 39 ans, Hainaut

    Bien vu, @Nustu , le WC est effectivement au bout de l'évacuation et je peux donc le dégager encore sur la gauche sans problème pour placer le T. Je peux également agrandir l'ouverture déjà réalisée sur l'avant, là où il y a latte verte qui m'a servie de guide. Je peux quasi dégager encore 10cm sur l'avant. Je devrais donc avoir tout le jeu nécessaire pour le placer, le plus chiant sera la découpe en elle-même je pense... On verra. Je posterai une photo dès que j'aurai eu l'occasion de m'occuper de ça.:)

    xav1979 , 3 Mai 2019
    #11
    esprit_de_sel aime ça.
  12. Nustu

    Nustu 30 ans, Luxembourg

    Pour avoir plus facile, coupe-le grossièrement plus long vers le WC (tant que c'est moins long que le T), comme ca la partie gauche ne te gènera plus pour refaire une plus belle découpe de la partie droite.

    Nustu , 3 Mai 2019
    #12
  13. xav1979

    xav1979 39 ans, Hainaut

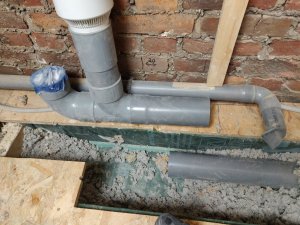

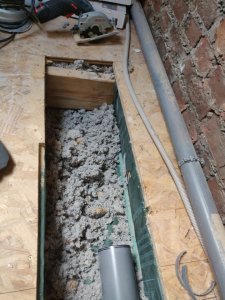

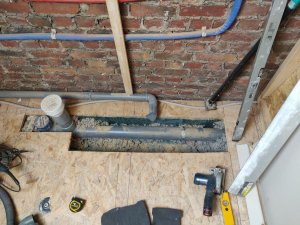

    Voilà, j'ai dégagé encore un peu plus le plancher à l'avant pour avoir la place de couper le tuyau plus à l'aise.
    IMG_20190504_112632.jpg IMG_20190504_113047.jpg


    C'est là que je me rends compte que je me suis planté comme un gros blaireau puisque j'ai acheté un T en 100mm alors que mon évacuation est en 90 :oops::kissing:

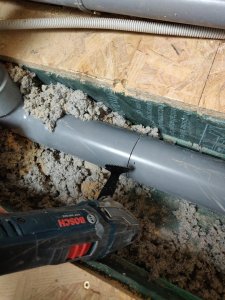

    Après un aller-retour express au magasin pour échanger ma pièce, je reprends la suite du travail. Je dois retirer l'entretoise au bout pour me permettre d'avoir assez de place pour glisser le tuyau dans le T et le remettre là où il était.

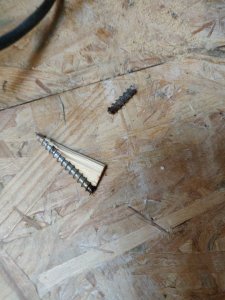

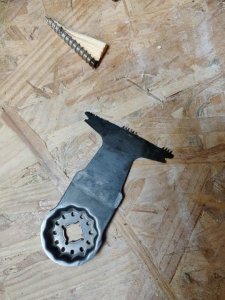

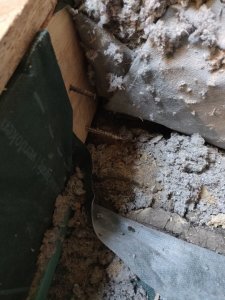

    A droite, je l'avais fixée par le dessus car pas le choix, mais sur la gauche, je l'avais fixée en traversant toute la solive de gauche. J'ai donc commencé à découper l'entretoise au multifonction mais je suis quand même tombé sur les vis et j'ai pété ma 1ère lame. Heureusement, j'en avais une autre qui, elle, permettait de découper aussi le metal et j'ai donc réussi à dégager le tout pour faire apparaître les vis en question que j'ai découpées à ras de la solive pour éviter les blessures malencontreuses.

    IMG_20190504_181730.jpg IMG_20190504_181527.jpg IMG_20190504_181726.jpg

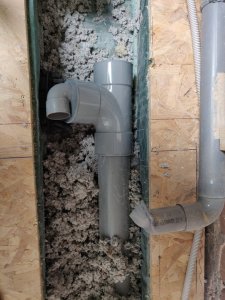

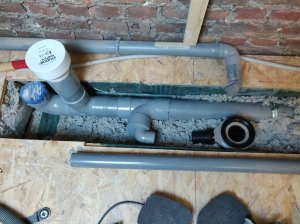

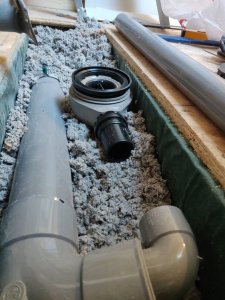

    Je peux commencer mes montages à blanc pour me rendre compte que ça ira comme je l'avais espéré. On voit bien que le siphon sera complètement dans le sol désormais et que je vais donc pouvoir placer mon receveur à même le plancher. J'aurai gagné au moins 15cm par rapport à ce que j'aurais obtenu avec l'évacuation hors-sol, donc je suis plutôt content :)
    IMG_20190504_182540.jpg IMG_20190504_182553.jpg

    Je vais coller la partie principale aujourd'hui afin de pouvoir refermer le plancher et commencer à positionner mon wc, mais je ne raccorderai définitivement le siphon jusqu'au petit coude qu'après avoir reçu mon receveur et placé le tout à l'endroit définitif, par sécurité.

    Bref, encore un petit chantier qui aura pris plus de temps que prévu. Entre les réflexions, les hésitations, les erreurs de mesure + aller-retours au magasin :)oops:), les difficultés difficiles à anticiper comme l'entretoise à faire sauter, etc. (et que je remplacerai dès que j'aurai tout collé). Mais au final, on y arrive, comme toujours et on peut passer à la suite ;)

    Merci pour votre aide les gars.

    xav1979 , 5 Mai 2019
    #13
  14. eljub

    eljub 36 ans, Brabant Wallon

    au final c'est propre, bon travail !

    eljub , 5 Mai 2019
    #14
  15. norobis

    norobis 30 ans, Brabant Wallon

    Beau boulot, vous avez bien fait de placer un t car c'est clairement plus fiable qu'une selle (pour l'avoir malheureusement vécu...)

    norobis , 5 Mai 2019
