- #1
Bonjour a tous des que je branche la prise de mon sèche linge la résistance rougis alor que il est éteint quelqu'un peut-il m aidé svp
Résistance de sèche linge qui chauffe même éteint
- Réparation - Electro Ménager
- Auteur du sujet Xav28
- Date de début
- #2
il est clairement HS
- #3
Bonjour lamy c est pour sa que je demande si quelq'un pourrait me dire quelle pièce changé mais merci de prendre le temp de le répondre
- #4
Bonsoir ,
Certainement le relais sur la platine . Faudrait prendre les tensions sur celui ci voir si il est collé ou pas .
Certainement le relais sur la platine . Faudrait prendre les tensions sur celui ci voir si il est collé ou pas .
- #5
Thekingclaes ok merci je vais vérifier sa je revien très vite vous dire
- #6
Remplacer le sèche-linge c'est dans doute un modèle à évacuation voir à condensation, le tout sans pompe à chaleur. Modèle energivore.....
- #7
Oui à condensation mais beaucoup de mauvais retour pour les pompe à chaleur sont il mieux ?
- #9
Bonsoir non en faite mon sèche linge ne sèché plus j ai démonté l arrière est réactive la sécurité est là le problème est survenue en même temp que mon condensateur qui a lâché le condensateur est changé mais toujours le problème de la résistance qui chauffe des le branchement sur le 220 jusqu'à se remettre en sécurités
- #11
Oups désolé c est un bellavita dc8bwmic
- #12
Bonjour,
Je venais de résoudre un problème identique au vôtre sur un sèche-linge Océanic, suite à une inversion de sens d’un connecteur de l’élément chauffant (d’où ma 1ère réponse)
Mais sur le vôtre, l’alimentation de l’élément chauffant est différente.

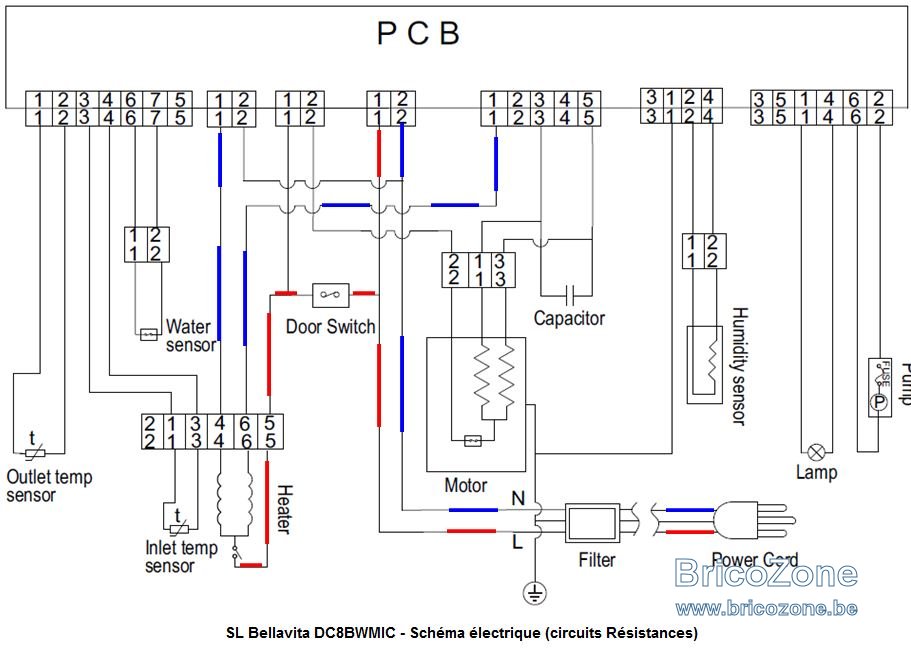

Si la Phase (L) arrive directement sur le point commun des résistances dès que le hublot est fermé (voir schéma électrique ci-joint), le Neutre (N) est envoyé sur la carte électronique.
En fonctionnement normal, il sera ensuite envoyé de la carte électronique sur l’une ou l’autre des 2 Résistances en fonction du programme lancé.
Le problème se produisant avant même qu’un programme soit lancé, sur la base de ce schéma, je rejoints l’idée de thekingclaes, un relais reste collé sur la carte électronique.
Nota : Sur cette carte, il devrait y avoir un relais pour chacune des Résistances de l’élément chauffant.
PS : Les n° 4, 5 et 6 figurant sur le schéma du connecteur de l’élément chauffant (sur le schéma électrique) sont-ils également indiqués sur le connecteur de votre élément chauffant ?
Je venais de résoudre un problème identique au vôtre sur un sèche-linge Océanic, suite à une inversion de sens d’un connecteur de l’élément chauffant (d’où ma 1ère réponse)
Mais sur le vôtre, l’alimentation de l’élément chauffant est différente.
Si la Phase (L) arrive directement sur le point commun des résistances dès que le hublot est fermé (voir schéma électrique ci-joint), le Neutre (N) est envoyé sur la carte électronique.
En fonctionnement normal, il sera ensuite envoyé de la carte électronique sur l’une ou l’autre des 2 Résistances en fonction du programme lancé.
Le problème se produisant avant même qu’un programme soit lancé, sur la base de ce schéma, je rejoints l’idée de thekingclaes, un relais reste collé sur la carte électronique.
Nota : Sur cette carte, il devrait y avoir un relais pour chacune des Résistances de l’élément chauffant.
PS : Les n° 4, 5 et 6 figurant sur le schéma du connecteur de l’élément chauffant (sur le schéma électrique) sont-ils également indiqués sur le connecteur de votre élément chauffant ?
- #13
Bonjour Merci du temp que vous me consacrer sur le résistance de chauffe rien n' est marqué juste la référence pièces on me dit que se serais la carte de puissance qui est en défaut .PS je ne connais rien en électronique est électricité je suis bon que a changé les pièces
- #15
Ok sa marche je vais voir sa après le travail merci
- #16
Ok.
Si donc vous disposez d’un multimètre, sans plus de démontage dans un 1er temps, et pour savoir lequel des relais aurait des contacts internes qui resteraient collés, vous pourriez procéder de la façon suivante :

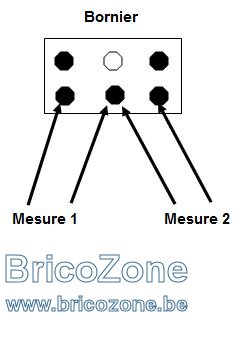

Sèche-linge débranché de sa prise électrique murale et hublot fermé, il devrait suffire de faire 2 mesures de résistance ohmique entre 3 des bornes du bornier destiné à recevoir le connecteur de l’élément chauffant.
Sur ce bornier vous devez avoir d’un côté 2 positions utilisées et de l’autre côté 3 positions utilisées. C’est sur ces 3 dernières bornes qu’il faut faire 2 mesures en les prenant successivement les 3 bornes 2 à 2 ( gauche-milieu puis milieu-droite).
Ci-joint un croquis pour illustrer cela.
La mesure qui donne une valeur 0 ou quelques ohms devrait correspondre au relais collé.
Resterait alors à suivre le fil partant de la borne latérale concernée pour laquelle la valeur mesurée était 0 ou tout au plus de quelques ohms, pour aboutir au point de connexion concerné sur la carte.
Ce point de connexion identifié sur la carte on doit retrouver alors facilement, à proximité, le relais qui serait défaillant
(à suivre selon résultats de mesures).
Si donc vous disposez d’un multimètre, sans plus de démontage dans un 1er temps, et pour savoir lequel des relais aurait des contacts internes qui resteraient collés, vous pourriez procéder de la façon suivante :
Sèche-linge débranché de sa prise électrique murale et hublot fermé, il devrait suffire de faire 2 mesures de résistance ohmique entre 3 des bornes du bornier destiné à recevoir le connecteur de l’élément chauffant.
Sur ce bornier vous devez avoir d’un côté 2 positions utilisées et de l’autre côté 3 positions utilisées. C’est sur ces 3 dernières bornes qu’il faut faire 2 mesures en les prenant successivement les 3 bornes 2 à 2 ( gauche-milieu puis milieu-droite).
Ci-joint un croquis pour illustrer cela.
La mesure qui donne une valeur 0 ou quelques ohms devrait correspondre au relais collé.
Resterait alors à suivre le fil partant de la borne latérale concernée pour laquelle la valeur mesurée était 0 ou tout au plus de quelques ohms, pour aboutir au point de connexion concerné sur la carte.
Ce point de connexion identifié sur la carte on doit retrouver alors facilement, à proximité, le relais qui serait défaillant
(à suivre selon résultats de mesures).
- #17
Ok merci je reviens vers vous pour vous dire se qui en est
