Tout d'abord bonjour à tous,
Un organisme de contrôle a refusé de certifier une installation domestique pour cause de terre non conforme.
Lors de la mesure de la résistance de dispersion, le certificateur n'a pas reussi à obtenir une quelconque mesure de la résistance de dispersion avec la méthode des 2 piquets plantés au jardin. Il m'a communiqué que son appareil (fluke 1663) ne "voyait" pas les piquets (2x piquets en croix en acier galvanisés à la cave) et que par conséquent la mise à la terre avait du être bidouillée et n'était pas conforme. Mon test (avec un appareil plus simple) avait pourtant mesuré une terre à 7 ohms...

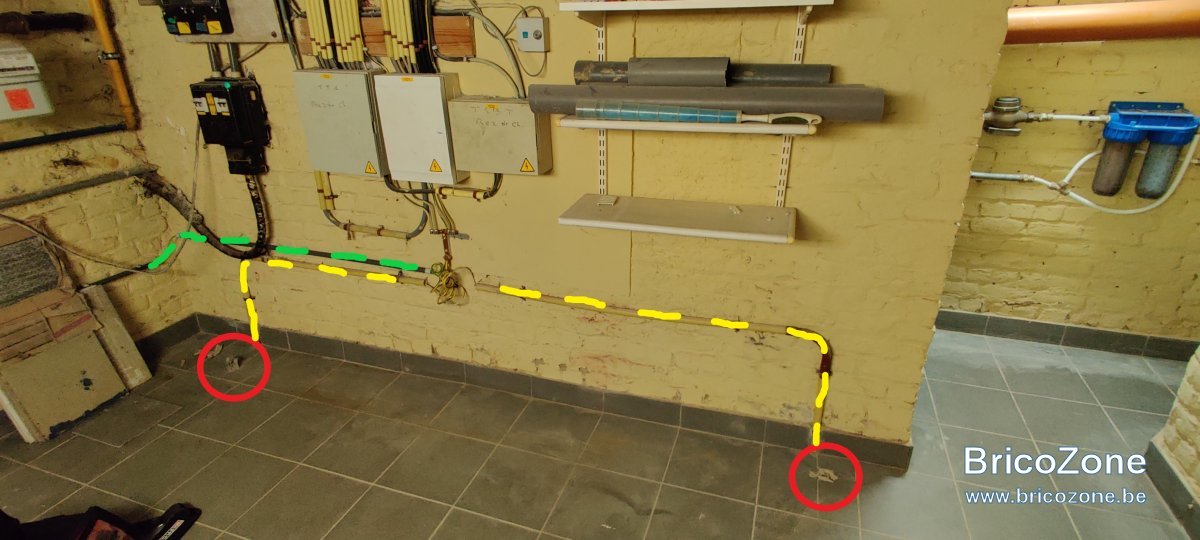

Pour se justifier, le certificateur a fait un test de résistance d'isolation (500V) entre les 2 piquets et a obtenu une valeur d'une vingtaine d'ohms. Les 2 piquets (voir photos) sont distants d'environ 2,5m. Selon lui la résistance d'isolation entre les 2 piquets devait être supérieure à 2000 ohms, sinon quelquechose n'allait pas (raccord à tuyau de gaz ou arrivée d'eau ou quelquechose du genre). Sachant que ces arrivées d'eau et de gaz sont sur le mur de gauche et rentrent dans le mur dans la pièce de derrière et qu'il n'y a aucune connexion directe entre les piquets plantés au sol et ces conduits (test de continuité m'indique plusieurs Mohm) ... je doute ...
Question : est-ce que cela a du sens de mesurer la résistance d'isolation entre 2 piquets de terre ?
Je pose cette question car la conformité n'ayant pu être établie, j'ai du planter un nouveau piquet au jardin et tirer une nouvelle ligne en 16mm2 (en vert sur la photo) et lorsque je mesure la résistance d'isolation entre chacun des anciens piquets (cercles rouges sur la photo) et le nouveau piquet (distant d'environ 6m) j'obtiens aussi une valeur très faible 0,00Mohm (mon appareil ne mesure qu'en Mohm)
Pour la petite histoire, j'ai demandé par la suite une visite conseil chez Vinçotte pour (entre autre) demander une re-vérification de la résistance de dispersion. Vinçotte à confimé que l'ancienne terre (en jaune sur la photo) était parfaitement bonne et conforme (5,4 ohm) et que la nouvelle ligne de terre n'était absolument pas nécessaire.
Il faut savoir que le certificateur qui n'avait pas réussi à "voir" les piquets de terre avec son appareil avait initialement fait une mesure de terre simplifiée (sans piquets au jardin) et avait obtenu 6 ohm. Quand il est revenu la 2eme fois il a remesuré (à ma demande) l'ancienne ligne de terre (exactement de la même manière) et cette fois bien obtenu une valeur de 6 ohm, cependant il m'a fait déconnecter un des anciens piquets de terre (celui de droite) et m'a fait connecter seulement celui de gauche avec la nouvelle ligne (en vert) au sectionneur de terre prétextant justement que la résistance d'isolation n'était pas normale entre les 2 anciens piquets de terre ....
Est-ce que tout cela a du sens ?
D'avance merci pour toute information !
Un organisme de contrôle a refusé de certifier une installation domestique pour cause de terre non conforme.
Lors de la mesure de la résistance de dispersion, le certificateur n'a pas reussi à obtenir une quelconque mesure de la résistance de dispersion avec la méthode des 2 piquets plantés au jardin. Il m'a communiqué que son appareil (fluke 1663) ne "voyait" pas les piquets (2x piquets en croix en acier galvanisés à la cave) et que par conséquent la mise à la terre avait du être bidouillée et n'était pas conforme. Mon test (avec un appareil plus simple) avait pourtant mesuré une terre à 7 ohms...
Pour se justifier, le certificateur a fait un test de résistance d'isolation (500V) entre les 2 piquets et a obtenu une valeur d'une vingtaine d'ohms. Les 2 piquets (voir photos) sont distants d'environ 2,5m. Selon lui la résistance d'isolation entre les 2 piquets devait être supérieure à 2000 ohms, sinon quelquechose n'allait pas (raccord à tuyau de gaz ou arrivée d'eau ou quelquechose du genre). Sachant que ces arrivées d'eau et de gaz sont sur le mur de gauche et rentrent dans le mur dans la pièce de derrière et qu'il n'y a aucune connexion directe entre les piquets plantés au sol et ces conduits (test de continuité m'indique plusieurs Mohm) ... je doute ...
Question : est-ce que cela a du sens de mesurer la résistance d'isolation entre 2 piquets de terre ?
Je pose cette question car la conformité n'ayant pu être établie, j'ai du planter un nouveau piquet au jardin et tirer une nouvelle ligne en 16mm2 (en vert sur la photo) et lorsque je mesure la résistance d'isolation entre chacun des anciens piquets (cercles rouges sur la photo) et le nouveau piquet (distant d'environ 6m) j'obtiens aussi une valeur très faible 0,00Mohm (mon appareil ne mesure qu'en Mohm)
Pour la petite histoire, j'ai demandé par la suite une visite conseil chez Vinçotte pour (entre autre) demander une re-vérification de la résistance de dispersion. Vinçotte à confimé que l'ancienne terre (en jaune sur la photo) était parfaitement bonne et conforme (5,4 ohm) et que la nouvelle ligne de terre n'était absolument pas nécessaire.
Il faut savoir que le certificateur qui n'avait pas réussi à "voir" les piquets de terre avec son appareil avait initialement fait une mesure de terre simplifiée (sans piquets au jardin) et avait obtenu 6 ohm. Quand il est revenu la 2eme fois il a remesuré (à ma demande) l'ancienne ligne de terre (exactement de la même manière) et cette fois bien obtenu une valeur de 6 ohm, cependant il m'a fait déconnecter un des anciens piquets de terre (celui de droite) et m'a fait connecter seulement celui de gauche avec la nouvelle ligne (en vert) au sectionneur de terre prétextant justement que la résistance d'isolation n'était pas normale entre les 2 anciens piquets de terre ....
Est-ce que tout cela a du sens ?
D'avance merci pour toute information !
