résistance d'une led 220 volts (lampe témoin)

D

Dumont Bernard

• 9 Février 2024

• #1

Bonjour

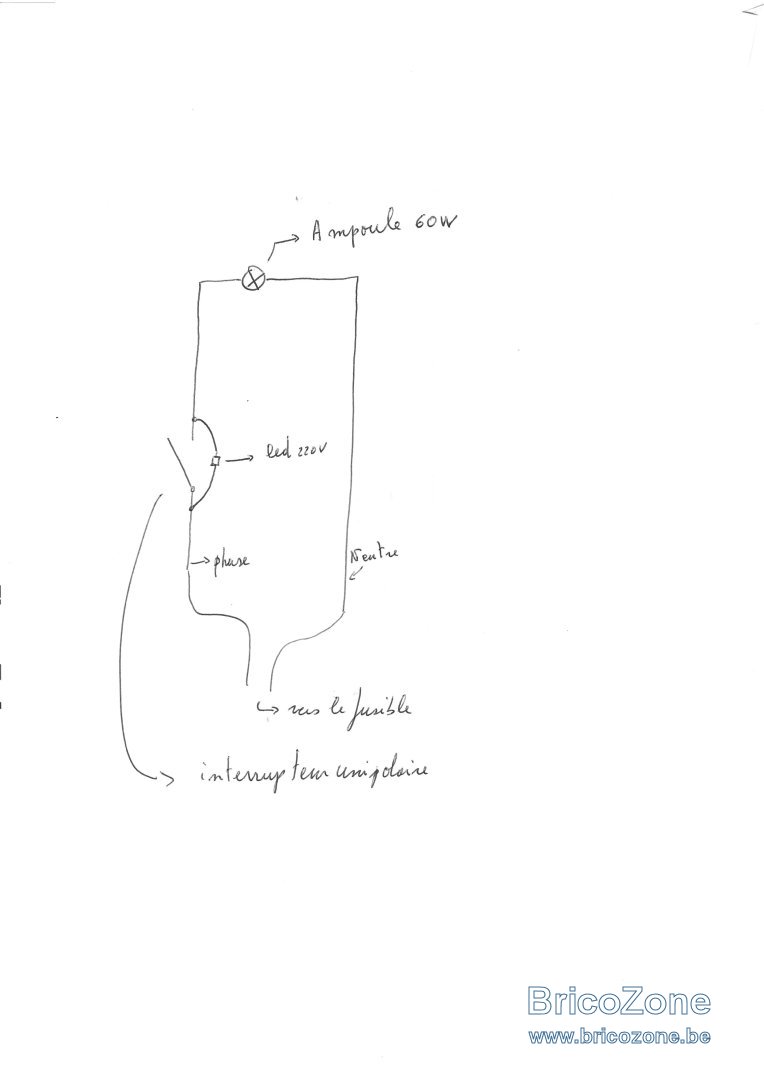

Cette discussion pour vous demander une information sur la résistance de la led placée comme sur le schéma et qui dans cette situation est allumée. Le courant passe donc dans le circuit (la led et l'ampoule sont en série) mais l'intensité doit être faible car l'ampoule de 60 w ne brille pas. J'en déduis que il doit y avoir une très grosse résistance incorporée dans la led.

C'est juste une question théorique car j'ai trouvé le bon montage pour que cette led s'allume quand la lampe de 60w est allumée.
Merci d'avance pour les réponses.



J

jvv

• 9 Février 2024

• #2

Le point de fonctionnement classique d'une LED correspond à un courant de 20 mA. La résistance mise en série est calculée sur cette base.



hql161

• 9 Février 2024

• #3

hello,
led => 230V +-5W => I=21.7mA => Rled =10 600ohm
lampe => I=60/230 = 260mA => Rlampe =885 ohm

Requiv = 10600+885= 11500ohm
Icircuit serie = 20mA

au borne de la led, il y aura une tension de 212V
au borne de la lampe, il y aura une tension de 18V

la lampe ne s'allume pas (0.36W)
la led s'allume mais inversement à la lampe avec ce montage



D

Dumont Bernard

• 9 Février 2024

• #4

Merci jvv et merci hql161 pour ce raisonnement précis: c'est vraiment ce que j'attendais. Formidable ce forum.
A bientôt!



BG1000

• 9 Février 2024

• #5

Désolé mais j'ai un doute, pour moi le raisonnement n'est valable que pour une lampe à incandescence.
Une lampe de 100W fait 70 Ohm à vide, donc très négligeable par rapport à la résistance chuttrice.

20mA dans 230V cela fait 4,6W donc la lampe risque de s'allumer?

Je ne sais quel est le circuit équivalent d'entré d'une lampe LED, une capa + résistance???



hql161

• 9 Février 2024

• #6

BG1000>
edit : la resistance de la led est +++ par rapport à la R lampe
Rlampe a froid fait 70ohm mais a chaud elle fait 10x plus
mais ca ne change rien...Rled+++ >>>> Rlampe
et la majorité de la tension sera sur la resistance la + grande (loi ohm montage serie)

20mA dans 230V cela fait 4,6W donc la lampe risque de s'allumer?
non, toute la puissance va a la led - Rled+++ a par rapport Rlampe



Dernière édition: 9 Février 2024

BG1000

• 9 Février 2024

• #7

Si c'est une lampe à incandescence c'est correct, pour une led je ne connais pas le circuit d'entré....
