Activation du led témoin-contrôle sur boutons-poussoirs

Bonjour,
Je me casse la tête et je n'y arrive pas. Pourriez-vous m'aider ?

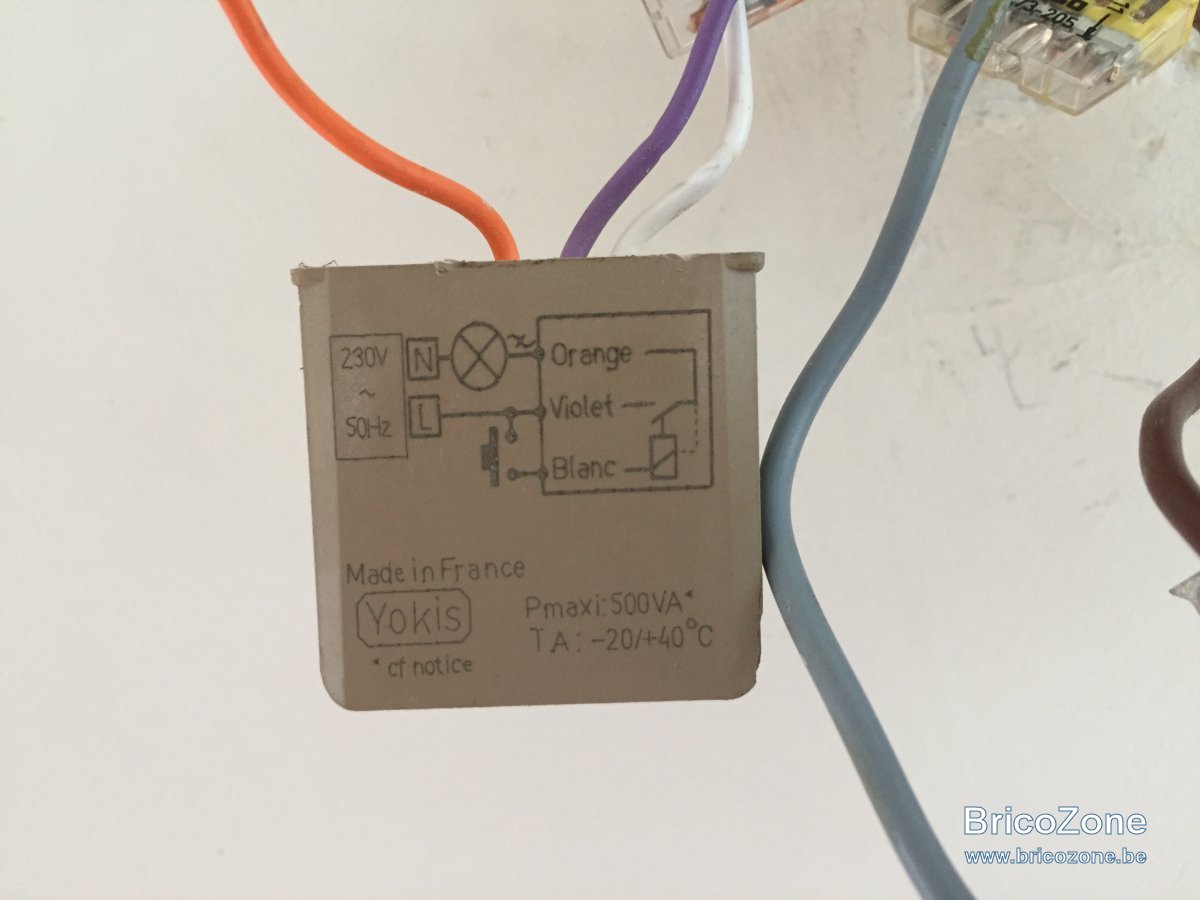

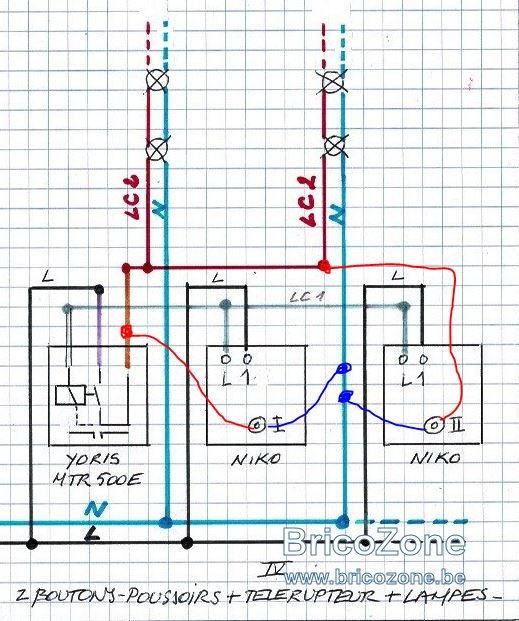

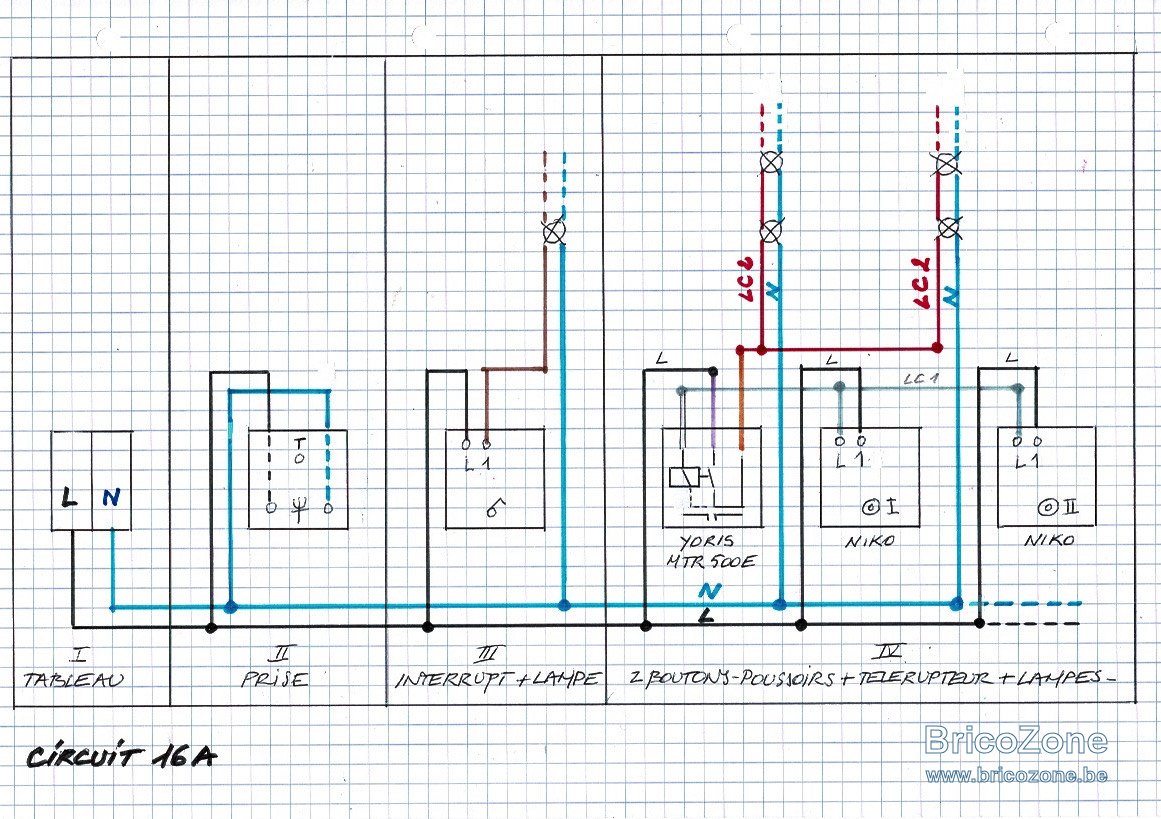

J'ai un circuit (voir en poste IV du schéma ci-joint) avec 2 boutons-poussoirs Niko 170-00000 (voir image) raccordés sur télérupteur Yokis MTR500E (voir image) en boîtier d'un des boutons-poussoirs et 4 lampes (extérieures). Le schéma de raccordement actuel est celui dans le fichier joint. Tout fonctionne sauf les led témoins qui restent éteints. Or j'aimerais bien pouvoir constater depuis l'intérieur quand mes lampes extérieures sont allumées car elles ne sont pas directement visibles depuis l'intérieur.

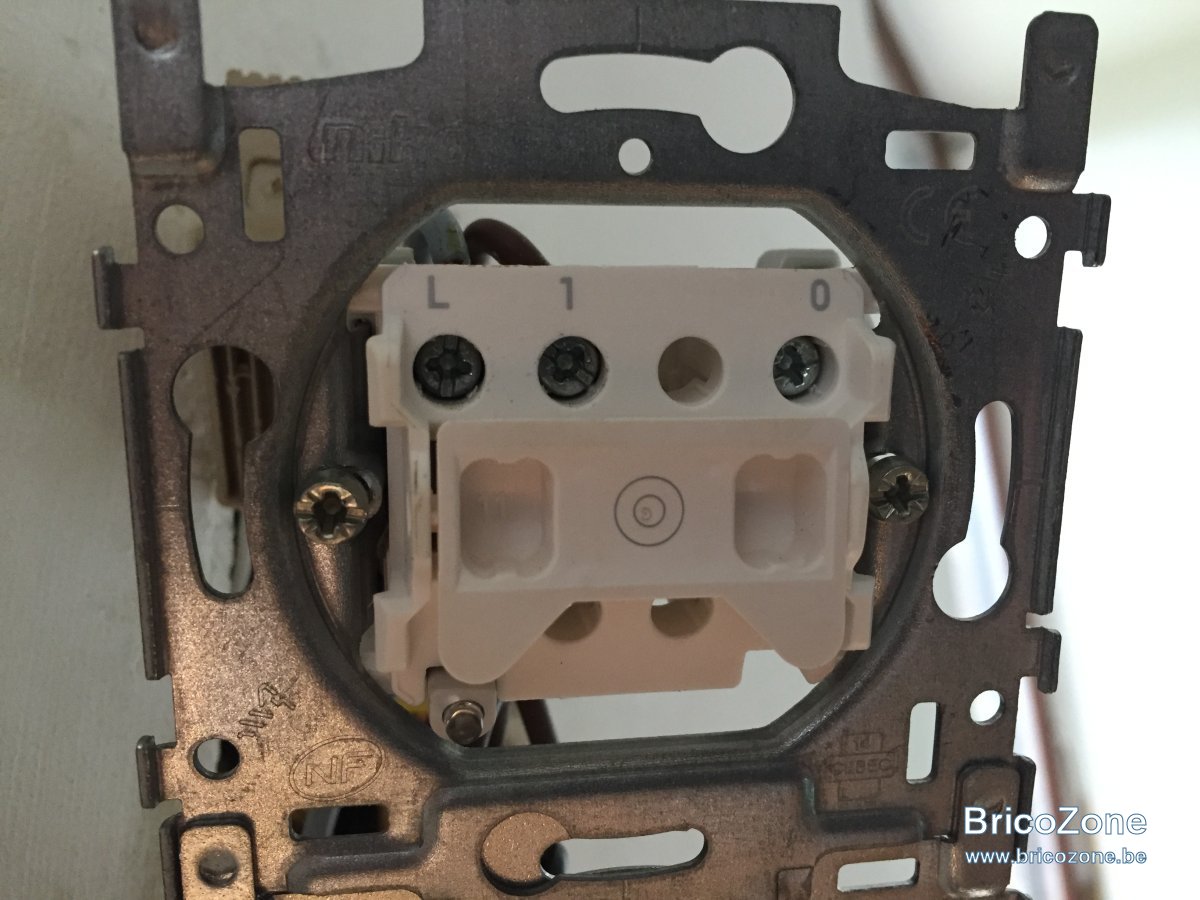

Ce qui m'étonne c'est que la phase L avaient été mises dans les bornes "1" des 2 boutons-poussoirs.
J'ai attribué des lettres (N - L - LC1 - LC2) aux fils pour faciliter la discussion.
Un tout grand merci d'avance à vous ! Beau samedi !

hello,
ce n'est pas cette unité d'eclairage qu'il faut placer car vous voulez que le témoin s'allume quand la lampe est allumé
voilà ce qu'il vous faut :


pour raccorder ce temoin led, il faut absolument le connecter en // sur la charge (la sortie du yokis vers lampe)

suivant votre câblage, il vous manquera certainement 2 fil pour le BP2 qu'il faudra retirer

Bonjour, désolée pour ce retard et merci beaucoup pour votre réponse.
Je ne suis pas électricienne... ;-)
Belle journée

Eh bien voilà,
Merci tout plein SuperToto !

hello,
je réponds à vos interrogations :

C'est vraiment très appréciable toutes ces réponses

Voici les réponses hql161 :

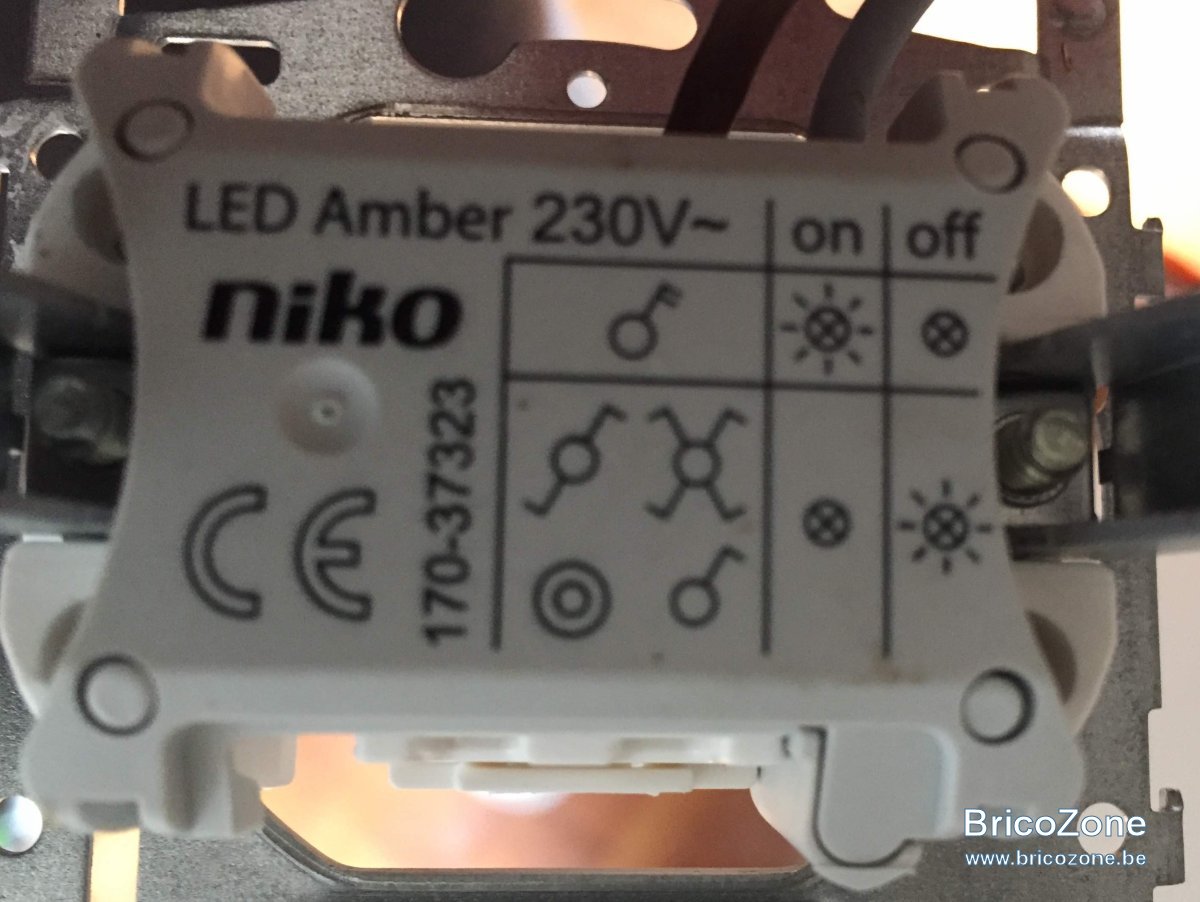

- Il y a ces unités d'éclairage 170-37323 chez Niko (voir ci-dessous), je suppose donc qu'elles ne fonctionnent pas en tant que lampes de contrôle mais uniquement en tant que lampe-témoin (toujours allumées), puisqu'elles se connectent directement aux bornes du BP.
Je prendrai donc le petit led que vous m'avez illustré et le raccorderai directement aux fils, rouge commandé et bleu, allant vers les lampes
- Ok pour les wagos à pinces

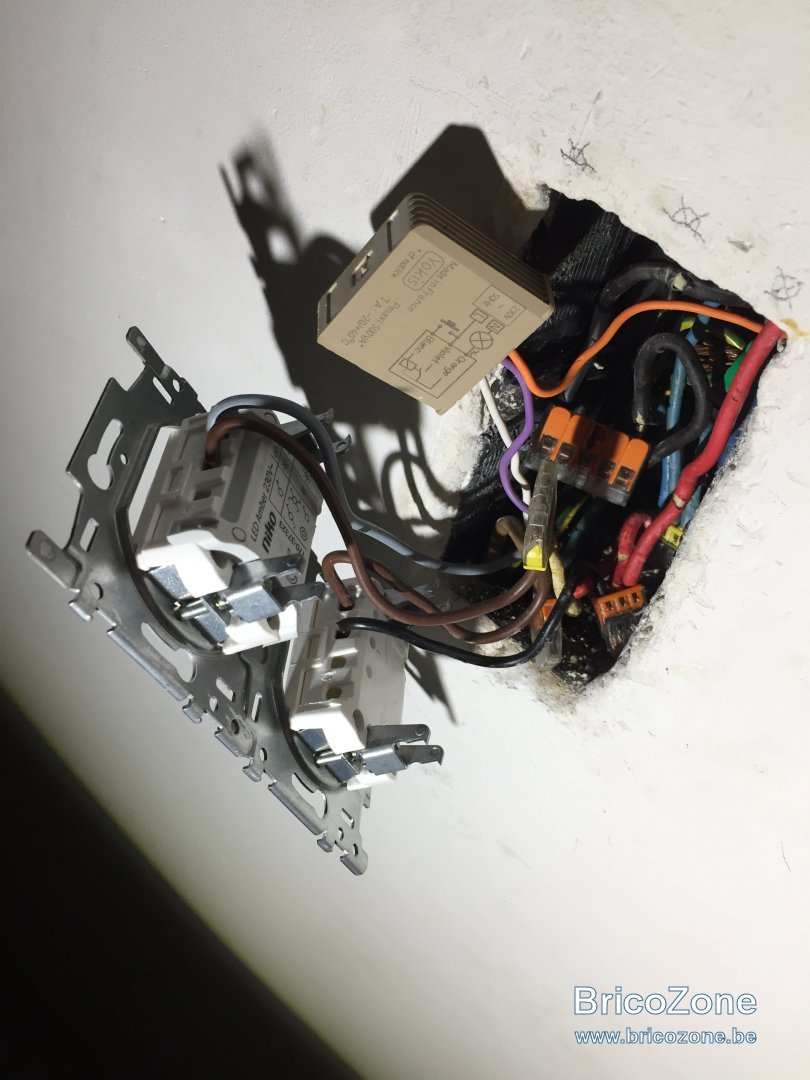

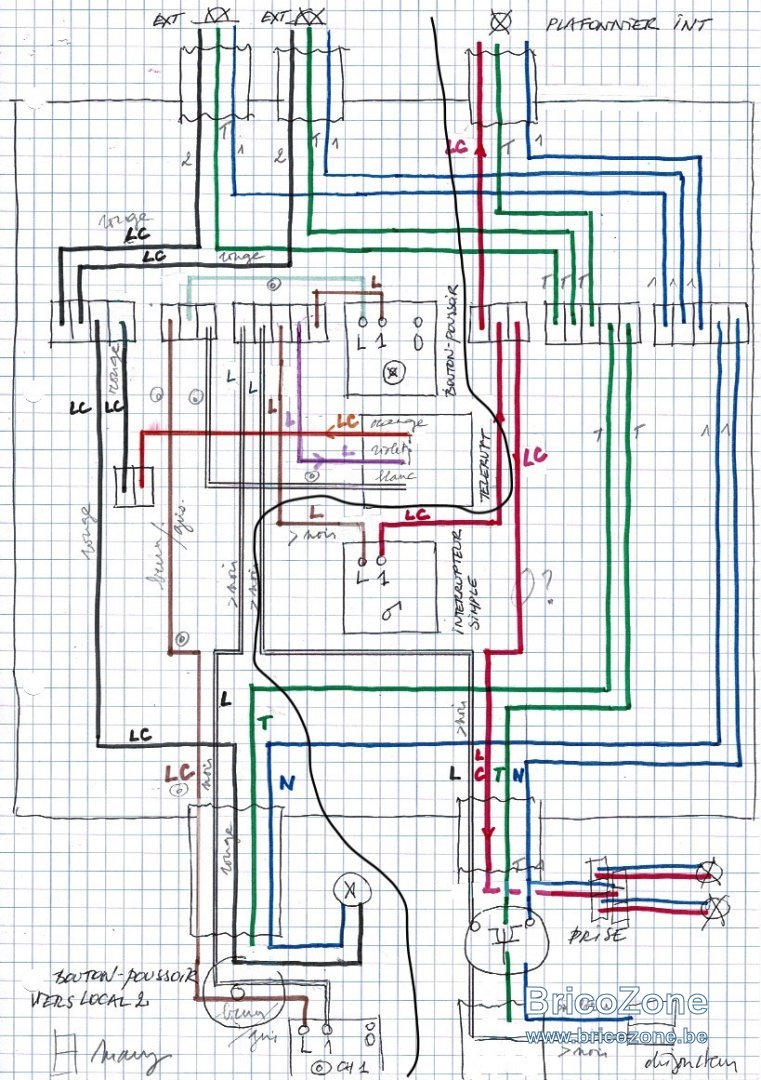

- Ci-dessous la photo du 1er BP avec télerupteur mais c'est une ancienne installation avec des couleurs qui ne se suivent pas, un vrai capharnaum. J'ai dû me creuser la tête pour m'y retrouver (voir la partie délimitée à gauche du schéma ci-dessous car, à droite, il y a encore un autre interrupteur simple et une prise) et l'ordonner plus simplement selon le schéma de principe tout en haut
- Au 2e BP (sans télérupteur) : il y a 1 fil brun à la borne L / 1 fil noir à la borne 1 / 1 fil rouge et un fil bleu allant directement aux lampes extérieures (il y a la terre en plus), donc oui, 4 fils

Autre problème : les vieilles ampoules à incandescence fonctionnaient très bien avec ces branchements mais depuis que je les ai changées hier, dans leurs vieux spots, en ampoules led (230v) elles... clignottent !

Belle soirée à tous les deux

merci,
pour l'Autre problème : les vieilles ampoules à incandescence fonctionnaient très bien avec ces branchements mais depuis que je les ai changées hier, dans leurs vieux spots, en ampoules led (230v) elles... clignottent !

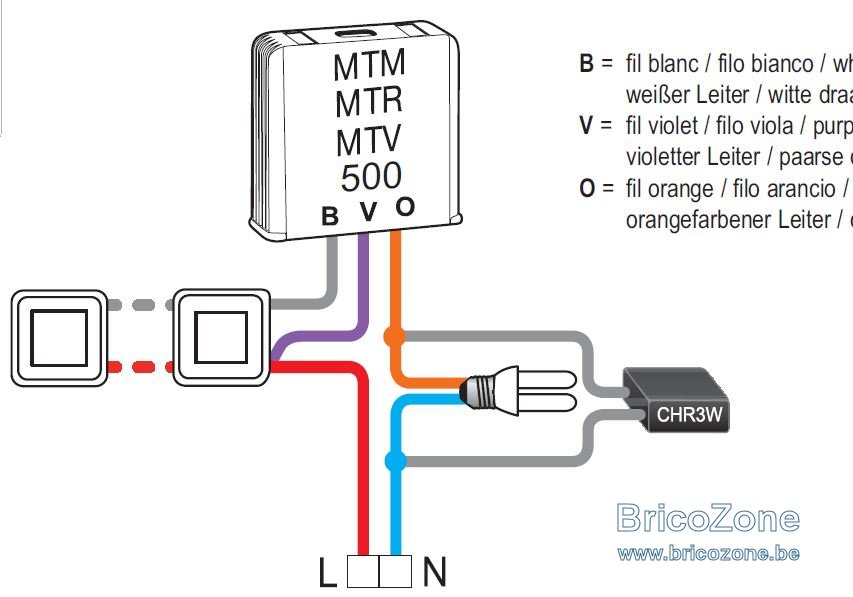

vous devez placer en // sur la charge un module resistif 3 w => CHR3W (ref.:5454070) remplacer par 5454089

reBonjour, j'ai fait tout ce que vous m'avez recommandé, tout fonctionne, et avec des ampoules led.

• le télérupteur Yoris MTR500E est branché en // selon le schéma juste ci-dessus
• dans chacun des 2 boutons-poussoirs, le module led est branché en // sur les fils allant aux lampes (orange et bleu pâle sur le schéma juste ci-dessus) :
• le module résistif est branché en // sur les mêmes fils orange et bleu pâle, du schéma juste ci-dessus, alimentant une de mes 4 lampes

Un tout grand merci

Seul bémol : lorsque l'on actionne les boutons-poussoirs, les led de contrôle s'allument bien lorsque les lampes sont allumées et s'éteignent lorsque les lampes sont éteintes.
Mais, au bout de quelques secondes.... ces led se rallument, (plus faiblement).
Et ils se rallument en intensité normale lorsque l'on rallume les lampes.

Une idée dominicale ?
Un très beau Noël à vous tous

../...(suite de ci-dessus) Un des 2 boutons-poussoirs possède déjà un led intégré en plus du module-led que j'ai rajouté afin que celui-ci fonctionne en contrôle. C'est peut-être cela le problème. Je vais le changer avec un socle bouton-poussoir sans led intégré (Niko ref 170.00000) et voir si cela ne résoud pas le problème.

hello,
oui commencer par enlever l'unité d’éclairage led derriere le BP en le déclipsant, pas besoin de racheter un bouton poussoir

si LED s'allume légèrement quand l'interrupteur est éteint, c'est a cause du courant induit/résiduel des fils électrique a proximité de la led, et vu le faible courant de fonctionnement de ces leds.

combien de module CHR3W on été placés?
les 2 led s'allument légèrement de la même manière?

Bonjour,

1) J'ai déclipsé l'unité d'éclairage led à l'arrière du bouton-poussoir, merci du conseil, et ai glissé à la place le led de contrôle
2) Merci pour l'explication, c'est clair.
3) 1 seul module CHR3W mis en // sur les 2 fils, neutre + P commandé, d'une des 4 lampes, sans pouvoir déterminer s'il s'agit de la 1ère ou de la dernière lampe du circuit.
4) Oui les leds rajoutés aux 2 boutons-poussoirs s'allument de la même manière (même après avoir déclipsé l'unité d'éclairage du 1er bouton-poussoir) : forte intensité quand lampes allumées et plus faible, en continu, après + ou - 5 secondes, quand lampes éteintes

Beau Noël

hello,
ca ne fonctionne pas à tout les coups mais vous pouvez tenter de.
- d'inverser les 2 fils des 2 témoins LED.
- placer un condensateur MKP 0.22 ou 0.33µF/275VAC aux bornes des 2 leds
- de laisser tel quel, il n'y a pas de consommation

Ok, je prends note. Merci vraiment pour tout. Tout cela m'a fort aidée. Je vous souhaite le meilleur pour 2024 !
