(RESOLU ET ABANDONNER ) raccordement d un interrupteur horlogique pour spot facade garage

hello la team, je suis en pleinne installation d un interrupteur crepusculaire (reglage via application) pour mes spots en facade garage
j aimerais en mode clair et simple qu une bonne ame m eclaire sur le branchement a faire qui part de l alimentation jusqu au raccordement sur les borniers pour tous les spots

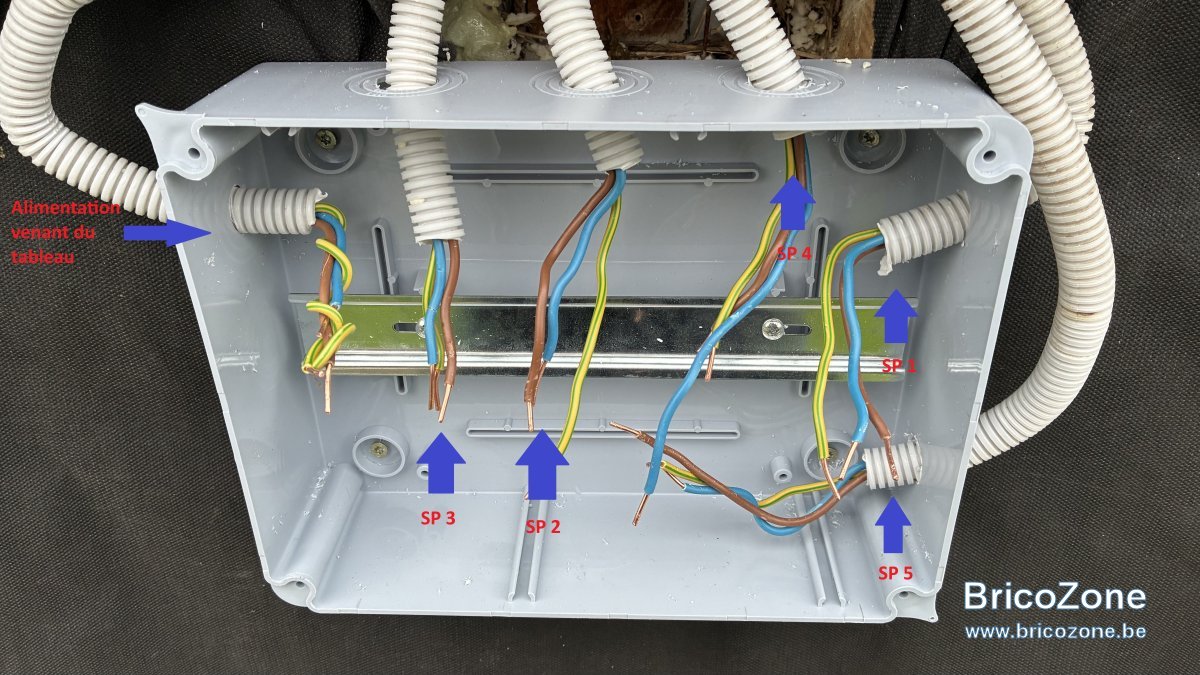

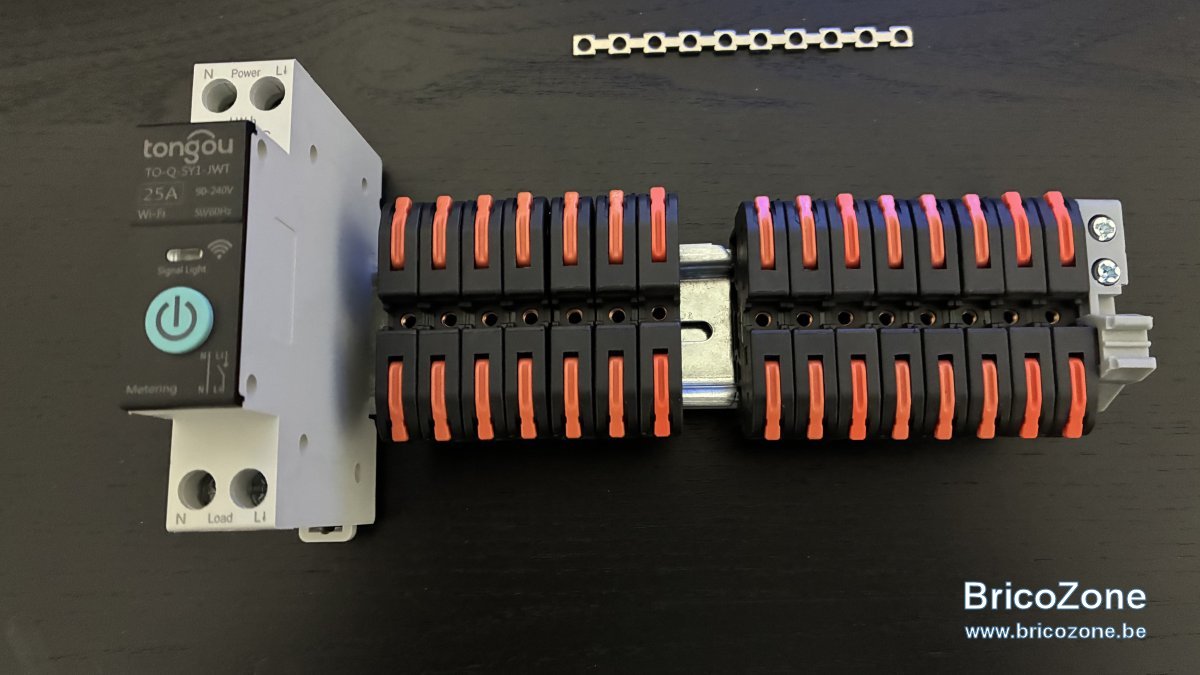

vous trouverez en photo clair le matos employer et les indications
un petit shema de raccordement est bien venu aussi
j ai une barrete metalique avec de petite vis qui m est fournie avec mais je ne sais pas l utilité
ps
quel presse etoupe qui servirais d etancheiter sachant que ma gaine fais 16mm exterieur afin de ne pas avoir d infiltration ( j ai forer a 16mm tout les trous four faire rentrer proprement les cables
merci a l ame genereuse

Tous les fils vert jaune ensemble, tous les fils bleu ensemble, tous les fils brun spot ensemble,
Sur le machin de commande alimenter le brun de l'alim, un fil bleu venant du regroupement des Bleus sur n, en sortie un brun vers le regroupement des brun.

Prendre un presse étoupe qui permet de serrer du 16 et défoncer les opercules, serrer l'écrou.
Il existe ossi des opercules caoutchouc pour cela, généralement fourni avec les coffrets.

Voir la résistance aux UV des conduits si utilisé à l'extérieur.

Voir que les fils arrivant au machin sont fixés par des cages et pas par une vis qui bien écrabouiller l'âme ou les âmes des fils.

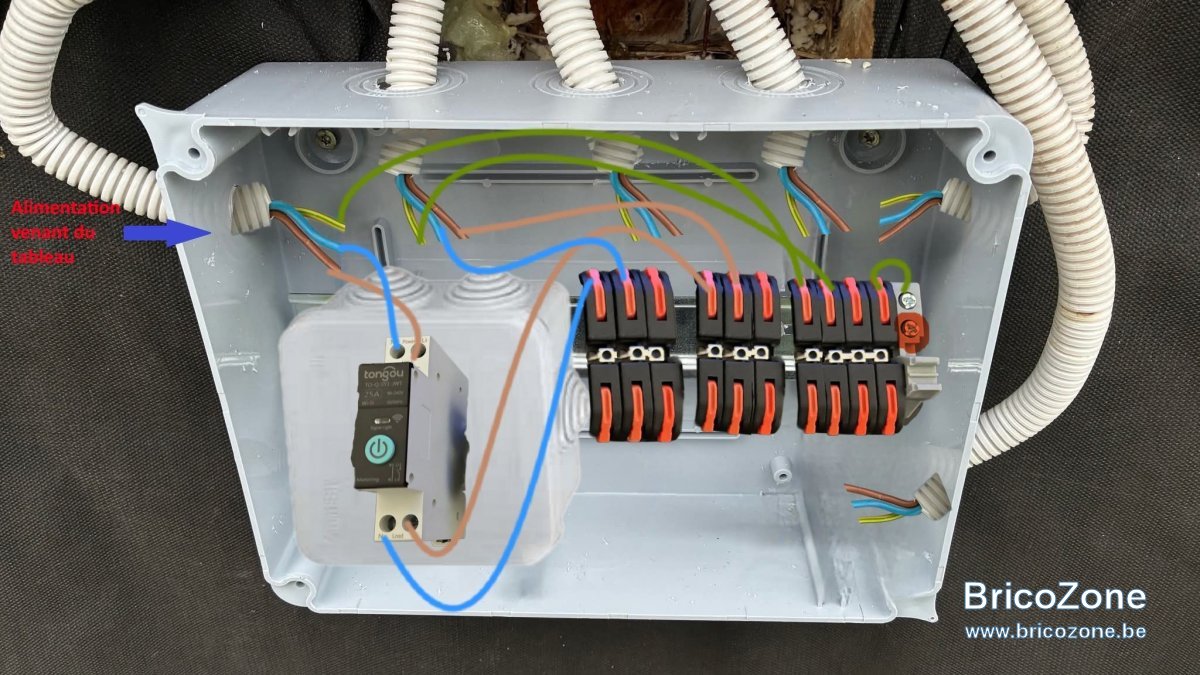

est ce que ce montage serait bon?
evidement cela represente qu 1spot ( je devrai mettre tous les bruns et bleus et terre sur chaque bornier ayant sa couleur)
concernant presse etoupe je regarde actuelement mais pour serrer du 16mm je dois prendre en M25
ya pas autre systeme d etancheite sachant que la gaine fait 16mm exterieur et percer a 20mm

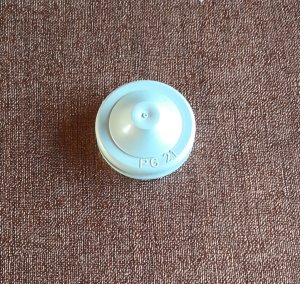

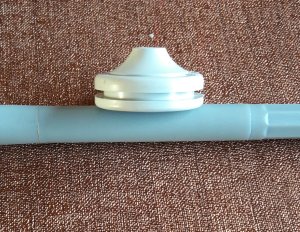

Comme déjà conseillé par @BG1000 , il y a ces opercules en caoutchouc de différends diamètres .



Ou en moins beau , un joint de silicone intérieur et extérieur .

Pas besoin d'une boîte de dérivation supplémentaire , c'est un coffret de distribution .
Le "Tongou" se clipse directement sur le rail acier.

changement complet d interrupteur et ca fonctionne nettement mieux
