RJ45 POE coupé

ducatiti

ducatiti

  • #1
Bonjour

j'ai malencontreusement coupé un RJ45 POE.

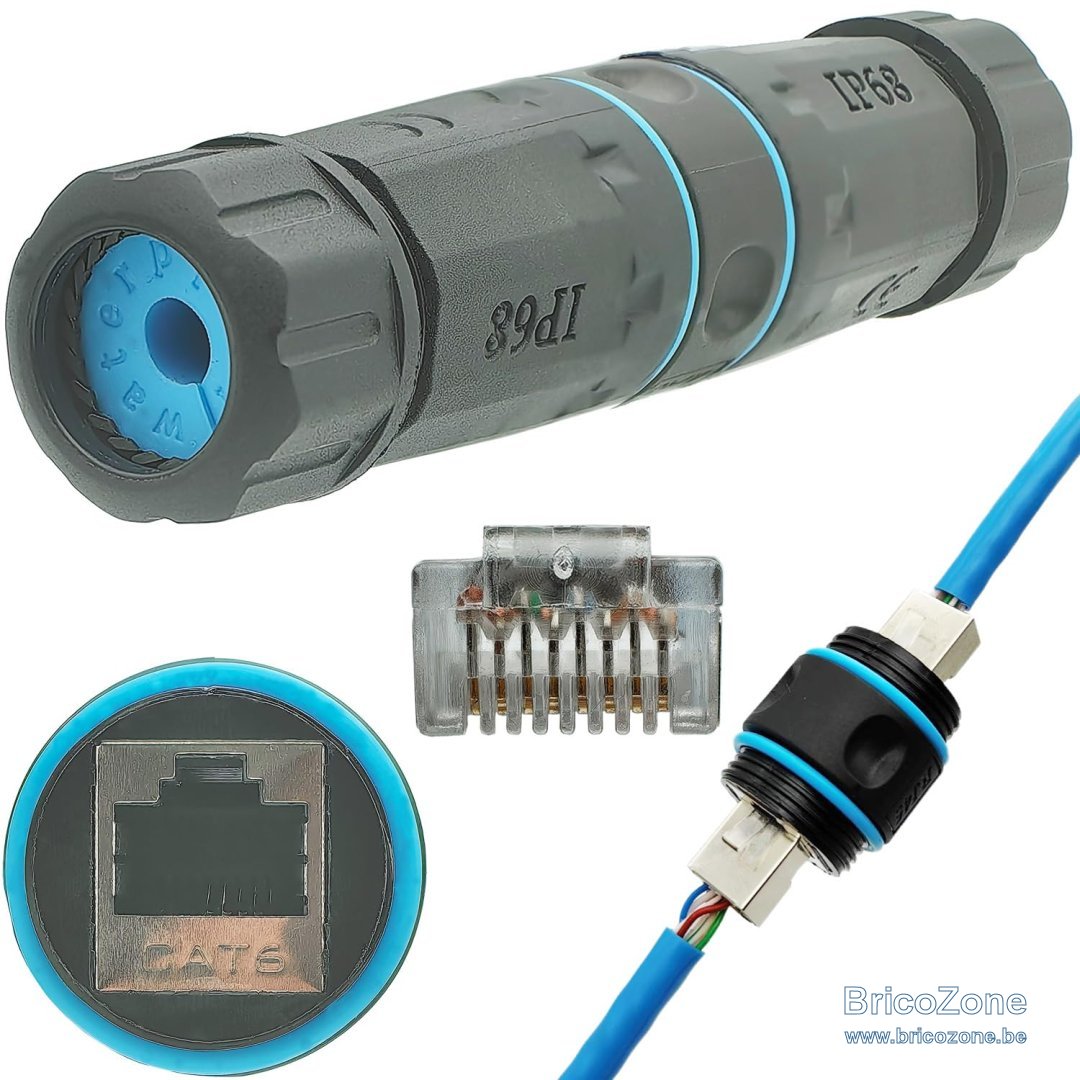

J'ai acheté l'accessoire ci dessous pour ne pas devoir retirer tout mon câble.

J'ai fait plusieurs configurations mais mon appareil derrière ne se met pas en route
Si je le connecte à la prise qui sert à l'accessoire, donc le premier connecteur, l'appareil fonctionne.


Est-ce qu'un tel accessoire peut réparer du POE?
Ca se câble comment? on garde les connecteurs des 2 côtés montés de la même façon où faut monter le second à l'inverse?

J'aurais envie de dire qu'il faut les câbler tous les 2 pareil, donc que c'est à l'intérieur que l'accessoire fait correspondre les couleurs

merci pour votre éclairage


  • #2
Hello, vérifier si le port poe n'est pas mort. Si possible quand même retirer un nouveau câble.
A mon avis c'est simplement un mauvais sertissage à cause de la jonction de mauvaise qualité.

  • #3
Respecter le code couleur "B"
Contrôler si côté switch et appareil c'est B aussi.
En effet, même code partout et c'est le coupleur qui fait le lien.
Le POE utilise plus de fil il faut refaire les raccords.

Bonne idée vérifier le port poe du switch!

  • #4
si c’est du mono brin il faut des rj45 adéquats ou serrer très fort la pince.

  • #5
Le port POE est bon puisque l'appareil connecté au premier morceau du câble fonctionne normalement.

je viens de recouper le connecteur du second morceau de câble, j'ai câblé normalement en "droit"

maintenant ça fonctionne

pour répondre à ma question, il faut câbler normalement, c'est dans le boîtier que ça croise pour appairer les couleurs

  • #6
merci à tous pour vos conseils

  • #8
B pour belgique.... moi c'est comme ça que je l'ai retenu ;)
C'est sûrement pas ça mais au moins qd j'ai un connecteur en main, je n'hésite plus.

  • #9
J ai jamais vraiment compris pourquoi on recommande d utiliser plus le B que le A .. du coup j ai demandé à ChatGPT :
La norme T568B est plus utilisée que la T568A principalement pour des raisons historiques et de compatibilité :


  1. Compatibilité avec l’ancien câblage téléphonique : Aux États-Unis notamment, le câblage T568B a été préféré car il correspond mieux aux anciens standards téléphoniques (AT&T 258A). Cela a facilité la migration vers les réseaux Ethernet sans refaire tout le câblage.
  2. Adoption initiale : Beaucoup d’installateurs réseau ont adopté le T568B très tôt, ce qui a créé une forme de standard de fait. Une fois largement en place, il a été plus simple de continuer avec ce schéma pour assurer la compatibilité.
  3. Pas de différence technique : Électriquement, T568A et T568B sont équivalents pour le fonctionnement Ethernet. La seule différence est l’ordre de certains fils (paires orange et verte inversées). Tant qu’on utilise le même schéma aux deux extrémités d’un câble droit, il n’y a aucun problème.


En revanche, la norme TIA/EIA-568 recommande le T568A comme schéma par défaut, surtout pour les nouvelles installations dans les bâtiments résidentiels.
Cliquez pour agrandir...

par contre quand je lui demande pourquoi recommander à présent la norme en A parce que un rj11 fonctionne aussi sur le B j’ai l’impression que c’est juste pour aligner les paires ensemble :


1. Compatibilité avec les normes téléphoniques internationales



Le T568A respecte mieux les normes internationales de téléphonie et place :


  • la paire 1 (ligne téléphonique principale) sur les broches 4-5
  • la paire 2 (ligne secondaire) sur les broches 3-6


Ce positionnement est plus aligné avec le câblage RJ11 standard que le T568B, ce qui facilite l’interopérabilité dans un contexte international ou résidentiel.
Cliquez pour agrandir...

  • #10
C'est simplement qu'il faut choisir un ordre et c'est celui qui est majoritairement employé qui l'emporte :p

  • #11
et pour une fois, c'est pas l'industrie du film pour adulte qui choisi :laughing:

Comme ça a été le cas avec VHS/betamax ou HD-DVD/Blu-Ray

  • #12
RobBZ a dit:
C'est simplement qu'il faut choisir un ordre et c'est celui qui est majoritairement employé qui l'emporte :p
Cliquez pour agrandir...
Oui mais c’est qu’à même assez loufoque quand on y pense :

on instaure une nouvelle norme : la T568A ... ca fait chier les technicien d'une (grosse) compagnie de com aux USA qui jusqu'a present utilisait un code couleur AT&T 258A (d'apres chatgpt c'etait deja en RJ45)... du coup on adapte et on... recopie la norme AT&T 125A qu'on renome... T568B

Un peu plus tard (TIA/EIA-568 1991) le gouvernement US fait une norme fédérale qui exige que les nouveau batiment soit cablé en T568A... sauf que tout le monde s'en fou et continu d'utiliser le B :joy:.. du coup on adapte la norme fédéral pour conseiller le A mais on accepte encore le B.

Franchement ca serait pas plus simple du coup d'utiliser la B et de supprimer simplement la A?

  • #13
valkyrie38 a dit:
Franchement ca serait pas plus simple du coup d'utiliser la B et de supprimer simplement la A?
Cliquez pour agrandir...
Salut ! On dirait une histoire " belche " , une fois ! :laughing:
La Belgique est finalement plus grande qu'on ne le pense ! :joy::cool::joy:. Ciao.;)
