Bonjour à tous,
Voici arrivé le temps, après de longues soirées à revoir les schémas et conseils de différentes personnes sur ce même forum, de rédiger mon premier post.
Notre projet de construction allant démarrer d'ici quelques jours, je finalise mon schéma EFS/ECS/EP et j'aurais voulu obtenir l'avis éclairé de certains membres.
Je joins à ce post les documents suivants:
Il m'a aussi conseillé de travailler avec des raccords à compression au niveau des collecteurs (car difficile de sertir au niveau des collecteurs).
J'ai donc finalement tout mis en raccords à compression, sauf boitiers d'encastrement et raccords WC qui seront cachés / intégrés dans les murs / caissons.
Les collecteurs sont en 1" (malgré la réduction en 3/4 au niveau du compteur (qui peut le plus peut le moins !)) et raccordés via du 26mm.
J'ai prévu une boucle sanitaire en attente (passage tuyaux). Le raccordement PàC et Boiler seront effectués par un chauffagiste, au vu des primes disponibles en ce moment, ca ne vaut pas vraiment la peine de le faire soi-même.
Auriez-vous un avis sur ce schéma? des recommandations ?
Note: Concernant l'EP/Eau de ville, le raccord serait un flexible démontable, utilisé uniquement en cas de nécessité avec une déconnexion de l'eau de pluie.
Voici arrivé le temps, après de longues soirées à revoir les schémas et conseils de différentes personnes sur ce même forum, de rédiger mon premier post.
Notre projet de construction allant démarrer d'ici quelques jours, je finalise mon schéma EFS/ECS/EP et j'aurais voulu obtenir l'avis éclairé de certains membres.
Je joins à ce post les documents suivants:
- Plan de distribution (dessin des canalisations & collecteurs)

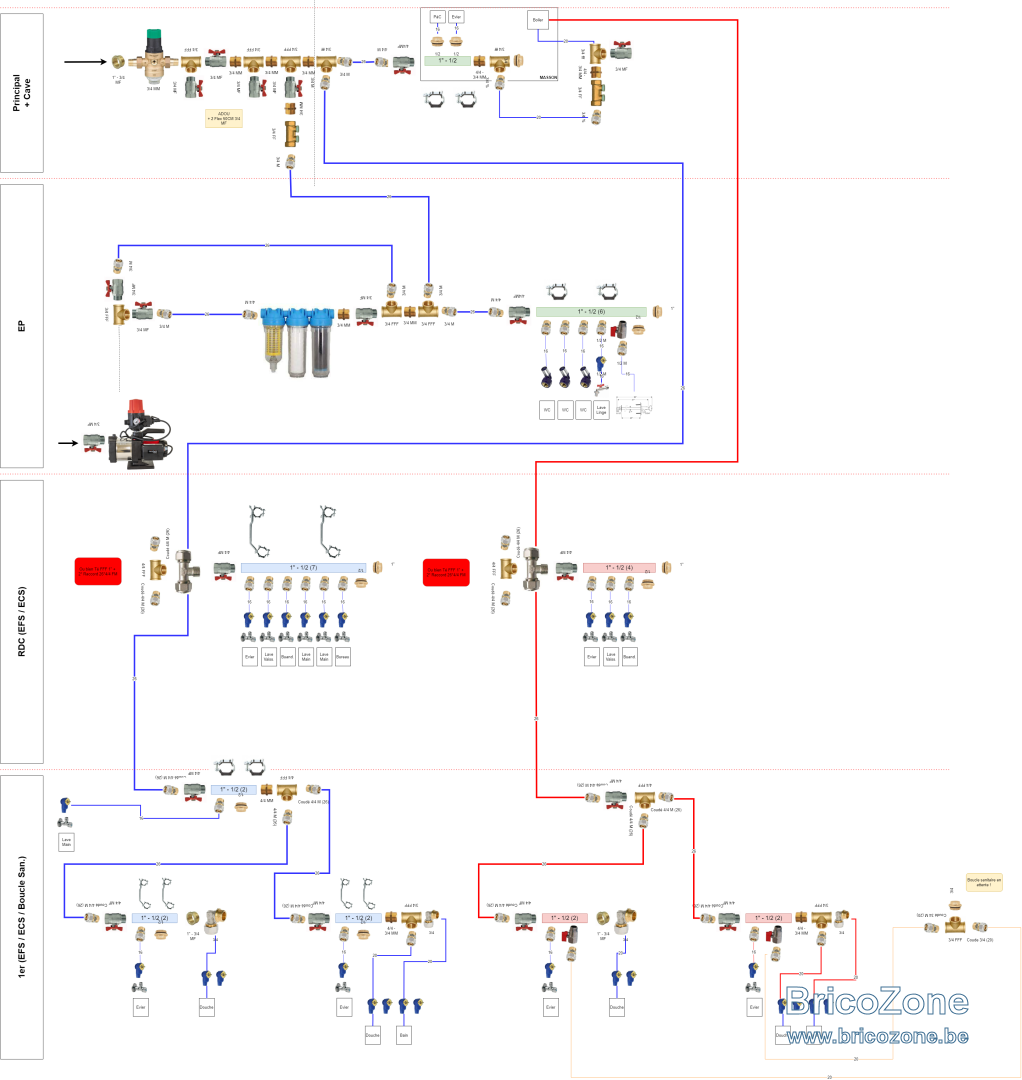

- Schéma de distribution (détaillé) (également en version draw.io pour les intéressés...)
Il m'a aussi conseillé de travailler avec des raccords à compression au niveau des collecteurs (car difficile de sertir au niveau des collecteurs).
J'ai donc finalement tout mis en raccords à compression, sauf boitiers d'encastrement et raccords WC qui seront cachés / intégrés dans les murs / caissons.
Les collecteurs sont en 1" (malgré la réduction en 3/4 au niveau du compteur (qui peut le plus peut le moins !)) et raccordés via du 26mm.
J'ai prévu une boucle sanitaire en attente (passage tuyaux). Le raccordement PàC et Boiler seront effectués par un chauffagiste, au vu des primes disponibles en ce moment, ca ne vaut pas vraiment la peine de le faire soi-même.
Auriez-vous un avis sur ce schéma? des recommandations ?
Note: Concernant l'EP/Eau de ville, le raccord serait un flexible démontable, utilisé uniquement en cas de nécessité avec une déconnexion de l'eau de pluie.
