Schéma unifilaire - implantation

L

littleshark

• 29 Mai 2018

• #1

Bonjour,

Je dois réaliser les schémas unifilaire, et d’implantation.
J'ai dans un premier temps nommé mes disjoncteurs avec des chiffres (de 1 à 30)
Mais je vois dans les exemples de schéma unifilaires trouvé sur le net; que tout le monde les nomme en lettres...

Est ce important que les DJ soient nommé en lettre ?? Dois je tout renommer ?

cordialement



Cory

• 29 Mai 2018

• #2

Faites comme tous le monde le fait.
Des lettres pour les lignes et des chiffres pour les dérivations.
Pourquoi changer ce qui est d'application depuis que les plans et schémas sont obligatoires ?



L

littleshark

• 29 Mai 2018

• #3

Je ne voulais pas changer spécialement.
Le repérage coffret qui est en place est déja en chiffres. j'ai continuer en fait.
puis avec 30 circuits; mais seulement 26 lettres , cela me semblait pas mal



Cory

• 29 Mai 2018

• #4

Là encore c'est très simple, si plus de 26 circuits on double les lettres.
Ce qui donne AA, AB, AC, ... AZ, BA, BC, BD, ...
Rien de plus simple et clair.



L

littleshark

• 29 Mai 2018

• #5

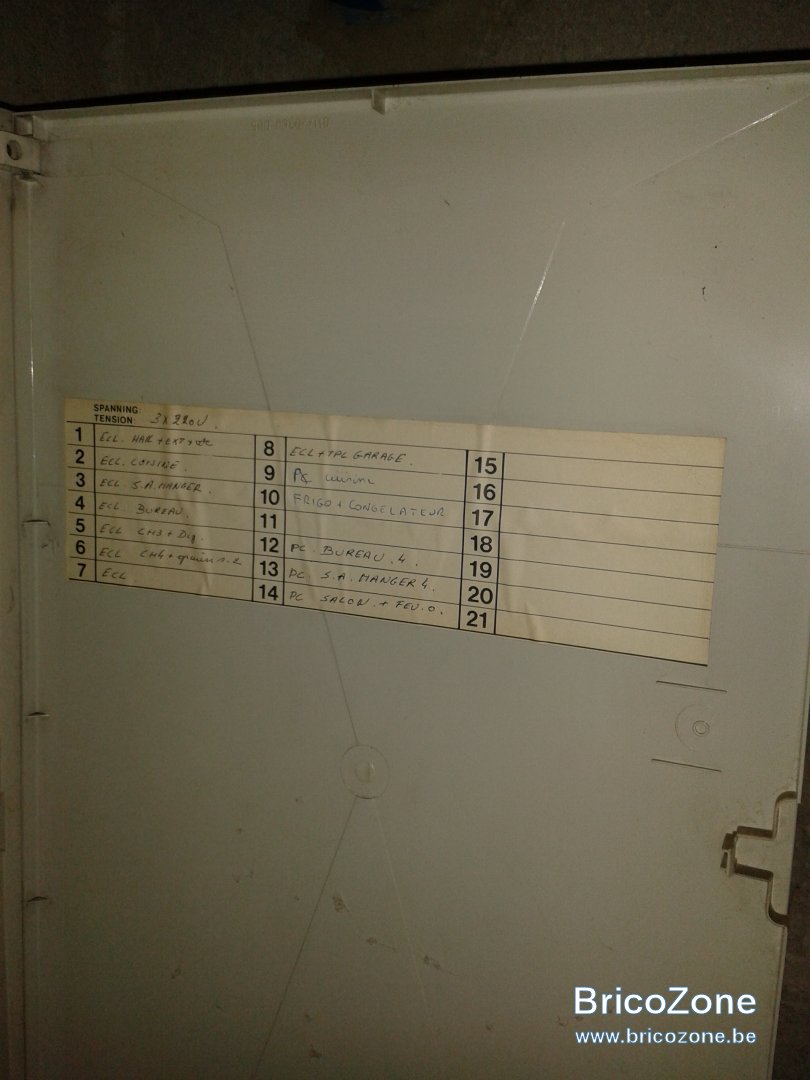

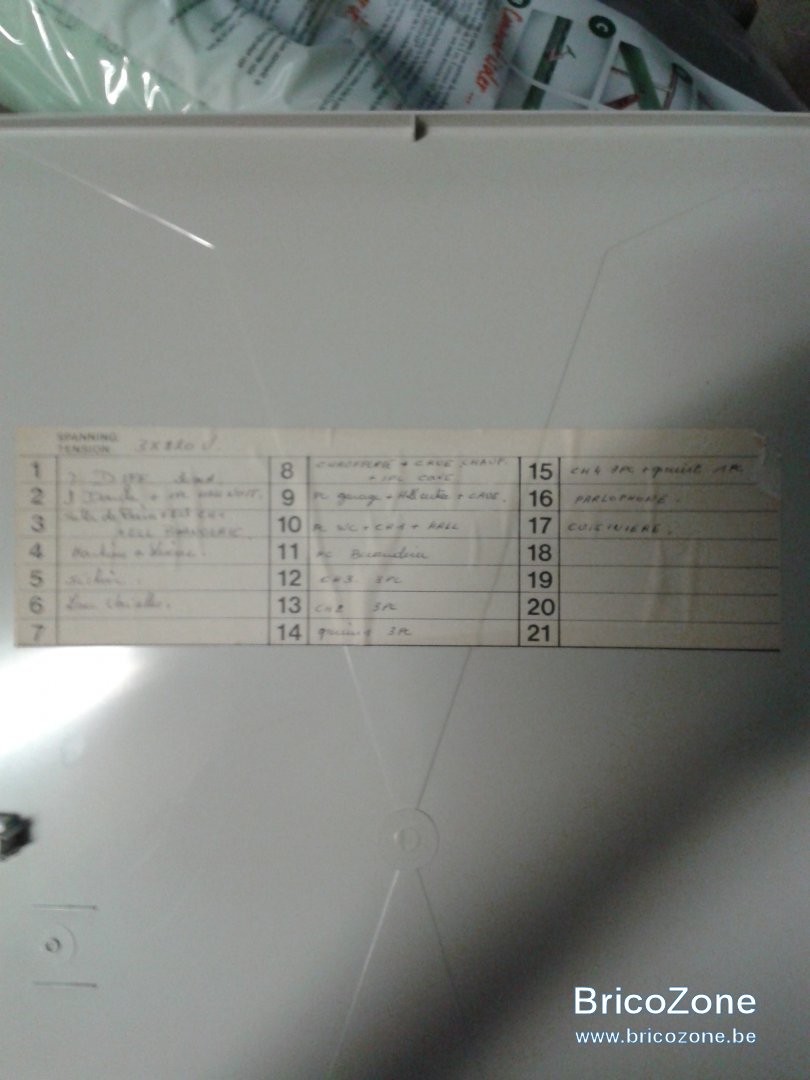

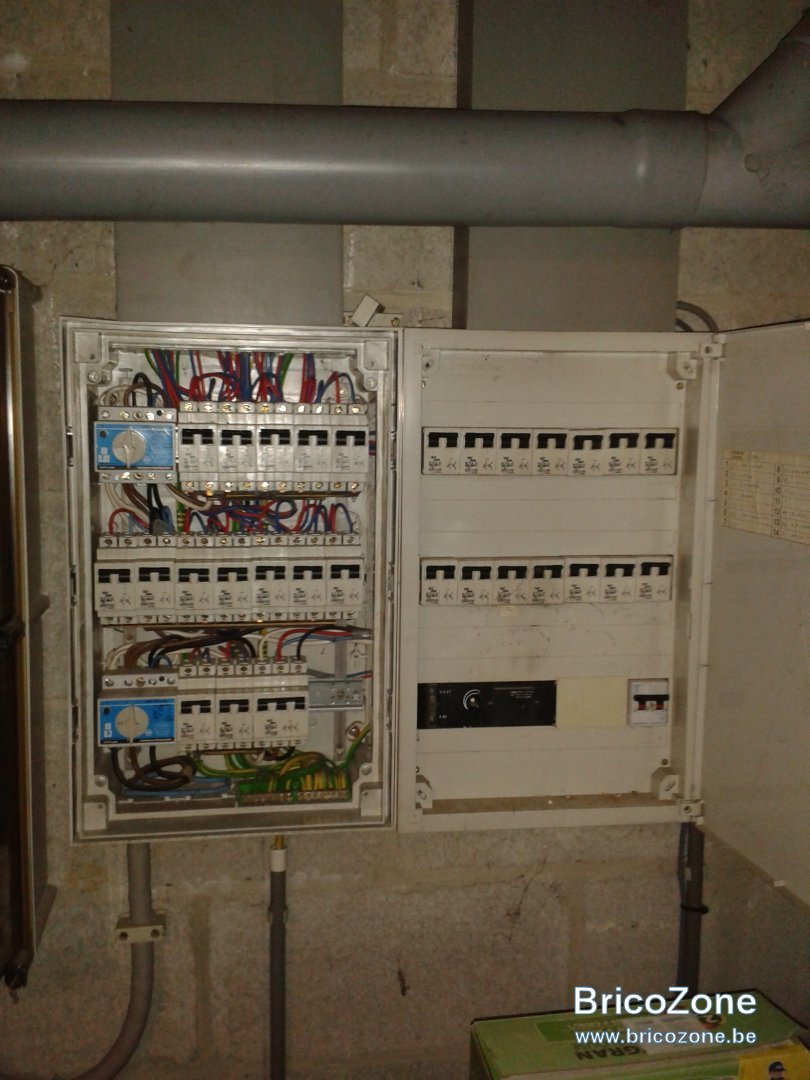

Voilà ce qui avait été fait à la base...

Mais bon, si c'est obligatoirement des lettres...
y a t il quelque chose qui le dit dans le RGIE ?



Cory

• 29 Mai 2018

• #6

Ce n'est pas obligatoire, mais c'est ce qui est d'usage.
Et pour faire de belles étiquettes pour vos coffret et gratuitement https://www.hager.fr/files/download/0/928490_1/0/Semiolog_5.1_05.2017.exe



L

littleshark

• 29 Mai 2018

• #7

merci Cory.
Est il possible donc, de nommé en doubles lettres un style :
A : diff 0.3A et ensuite AA; AB; AC; AD
B : diff 0.03A et ensuite : BA (sdb) BB (MàL) BC (lave vaisselle) etc.

pour faire une "distinction" entre les circuits A et B ??



Cory

• 29 Mai 2018

• #8

Oui, parfaitement.
Vous pourriez aussi faire un schéma par coffret et pour chaque utiliser une lettre initiale.
Par exemple :
Coffret TDA
AA, AB, AC,....

Coffret TDB
BA, BB, BC, ...

Ainsi vous pouvez savoir directement dans quel coffret se situe chaque disjoncteurs ou appareillages.



L

littleshark

• 29 Mai 2018

• #9

Merci bien Cory...

Je pense faire un schéma unique, et suivre les dj dans les coffrets. (considérer en fait un seul coffret, à double portes lol)

je suis bien content d'avoir posé ma question ici . toujours des bons conseils.



pegase

• 31 Mai 2018

• #10

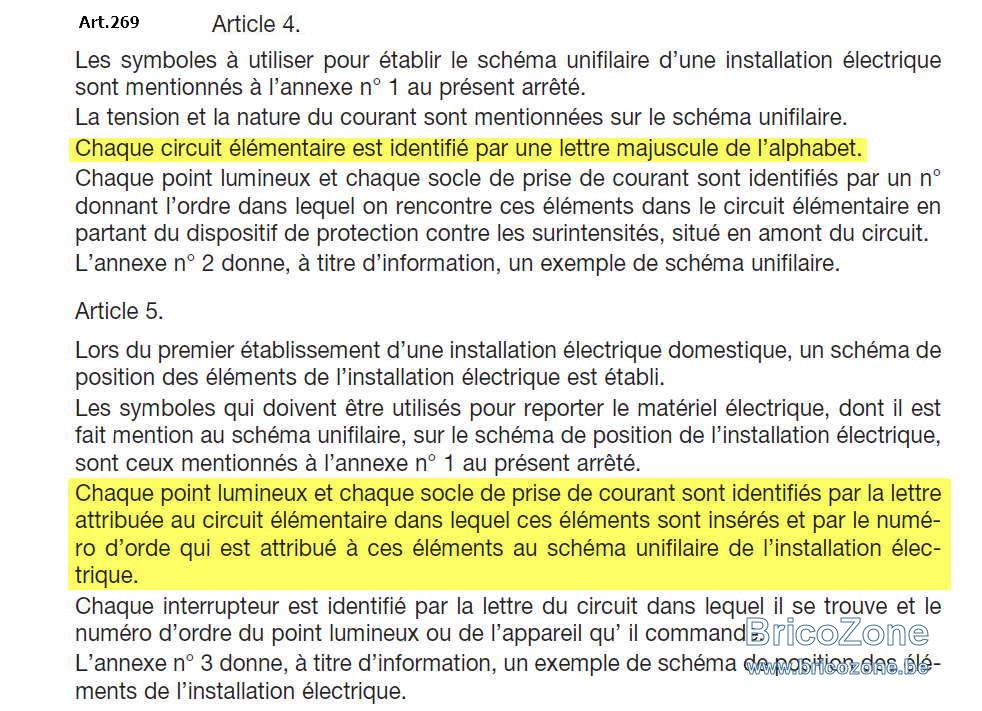

Voir art.269 du RGIE
