  • #1
Bonjour a toutes et tous,

je rénove totalement l'électricité de mon petit appartement, l'alimentation se fera en Triphasé sans neutre. (Ores dois venir installer un nouveau compteur).

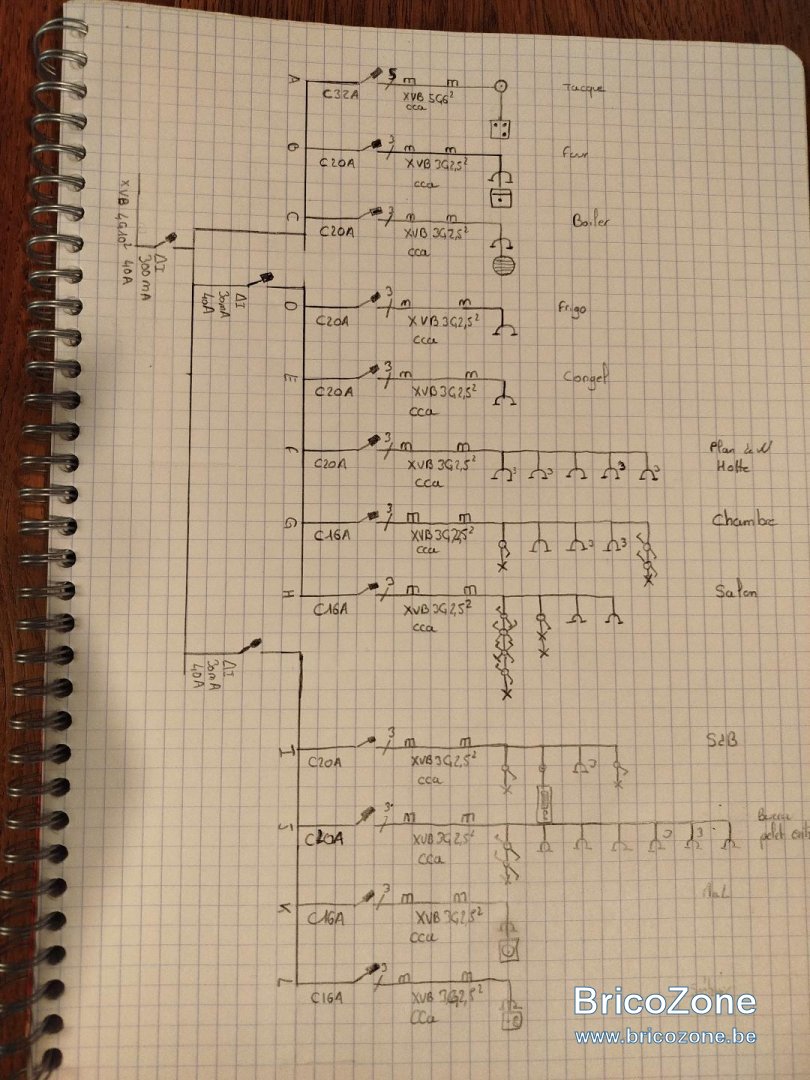

Je vous met en fichier joint le schéma unifilaire, cela vous parait correcte ?

Bien a vous

  • #2
Le câble 4G10 en amont du différentiel 300mA est le câble entre compteur et tableau? Si oui cela doit être un 4x10 la terre ne peu être presente dans le coffret comptage.
Il manque la tension de raccordement,2x230V,3x230V ou 3x400V +N
Il manque le calibre du disjoncteur de raccordement ( Téco)
Il manque la terre.
Il manque le nombre de pôles des différentiels (tétra, mono)tout comme pour les disjoncteurs.
Il manque le pouvoir de coupure des disjoncteurs.

  • #3
Merci Pernoel123 pour tes réponses.

je viens de faire les modifs, c'est ok maintenant ou il y a encore des détails a revoir.
Encore merci de vos réponses.

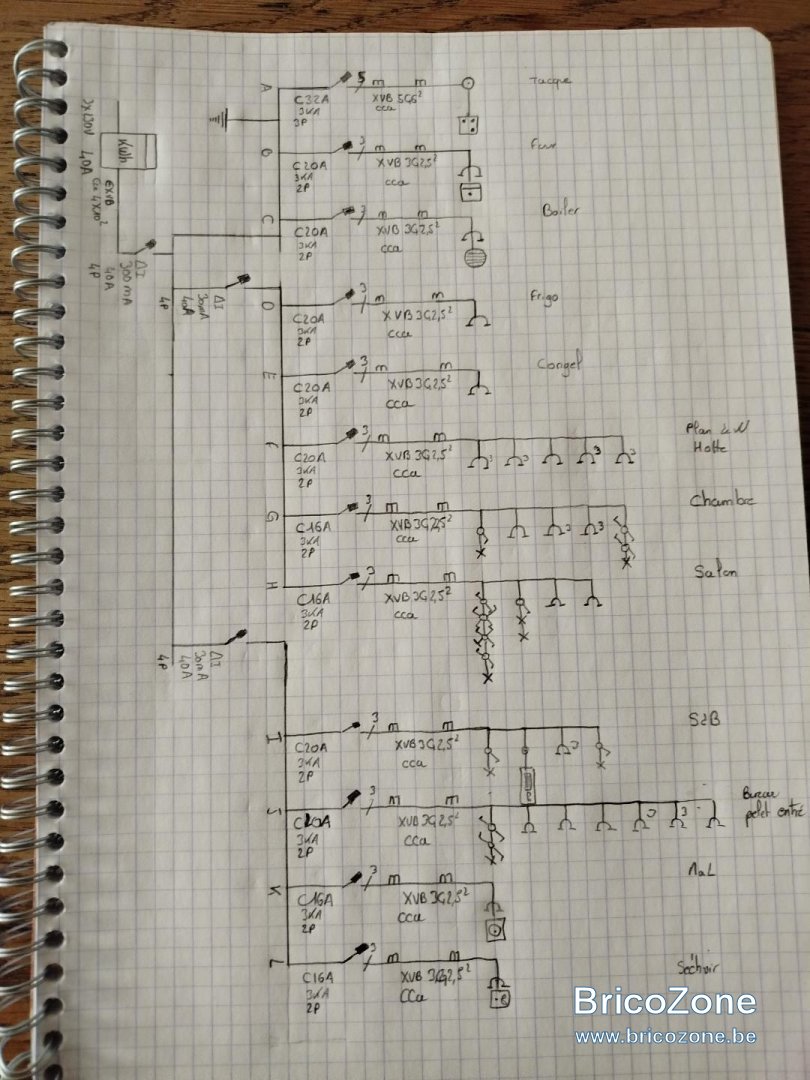

thumbnail (1).jpg

  • #4
Deux petits détails le EXVB est Eca et non Cca et il manque le sectionneur de terre.

  • #5
Vos prises sont également représentées sans mise à la terre. Cela signifie-t-il réellement qu'elles ne comportent pas de broche de terre ? Or, vous représentez les fils avec la terre (G), donc la mise à la terre est incluse. N'oubliez pas non plus le type de différentiels.

  • #6
Merci a tous de votre aide,
le câble EXVB est bien Eca (çà se vois mal sur le schéma, désolé.
J'ai pris en compte vos dernières remarque et mis a jour mon schéma en ce sens.
Vous voyez d'autre détails a corriger ?
Encore merci a tous de votre aide.

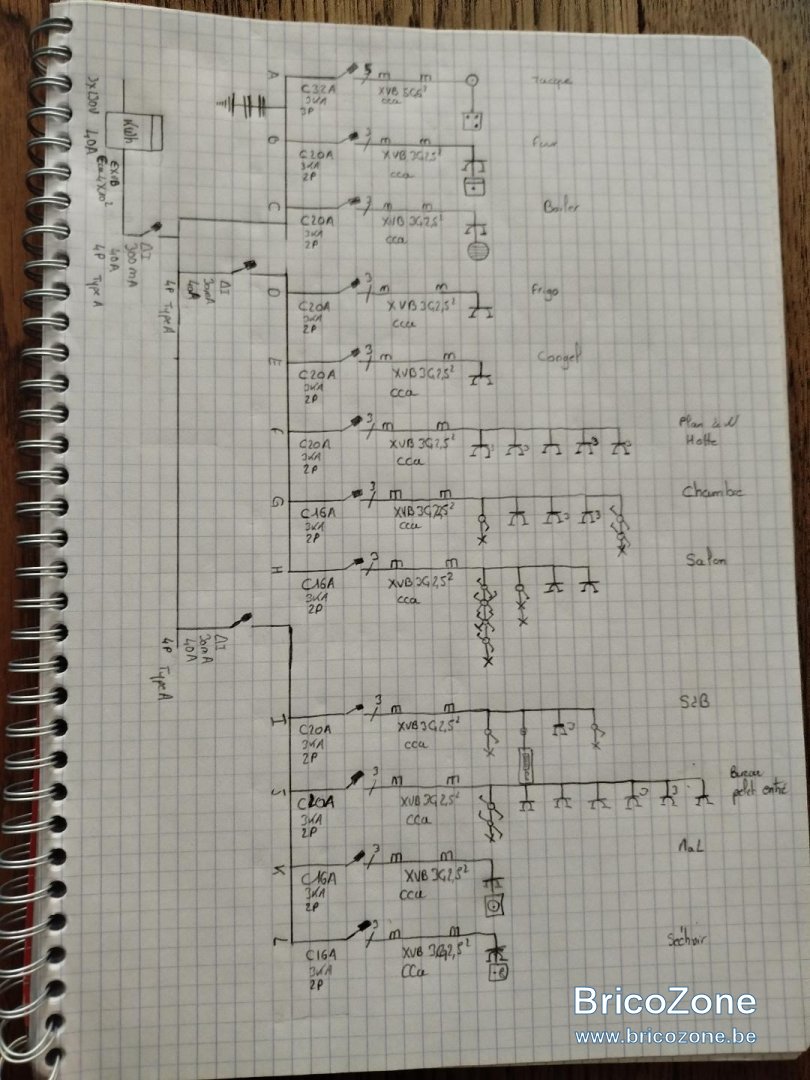

thumbnail (2).jpg

  • #7
Où est le conteur, où est l'appartement? Quelle distance entre les deux?
Quel est la tension et le courant du raccordement ? Mono, tri, tri ∆
40A en mono, c'est correct, 40A en tri ∆ c'est surfait.....
Perso j'évite les circuits mixtes car une lampe bouffe une prise, en éclairage pur pas de limite du nombre de points...
Y a t'il une terre commune dans l'immeuble ?

  • #8
BG1000 a dit:
Où est le conteur, où est l'appartement? Quelle distance entre les deux?
Quel est la tension et le courant du raccordement ? Mono, tri, tri ∆
40A en mono, c'est correct, 40A en tri ∆ c'est surfait.....
Perso j'évite les circuits mixtes car une lampe bouffe une prise, en éclairage pur pas de limite du nombre de points...
Y a t'il une terre commune dans l'immeuble ?
Cliquez pour agrandir...

Quel est le rapport entre la distance entre le compteur et le tableau électrique et une installation en appartement ? Le compteur indique 3 x 230 V, donc à ma connaissance, il s’agit d’une installation triphasée.

  • #9
Si le conteur de @Romu38 se trouve à côté du coffret pas de problèmes.
Ici je crains une confusion entre le courant nominal, d'un équipement (différentiel, compteur, ...) et la valeur du disjoncteur de branchement. 40A mono c'est correct 9,2kVA, 16kVA en∆ c'est délirant, 27,6kVA en tri je ne vois pas l'intérêt.
Si le compteur est à la cave et l'appartement aux étages il y a grand intérêt de monter une ligne en yGx depuis la cave, avec un différentiel et un disjoncteur de ligne, cela permet d'amener en prime la terre, sinon il faut tirer le 4x10 pour le GRD.....
La section de la ligne doit être adaptée à la tension et à la puissance.

  • #10
BG1000 a dit:
Si le conteur de @Romu38 se trouve à côté du coffret pas de problèmes.
Ici je crains une confusion entre le courant nominal, d'un équipement (différentiel, compteur, ...) et la valeur du disjoncteur de branchement. 40A mono c'est correct 9,2kVA, 16kVA en∆ c'est délirant, 27,6kVA en tri je ne vois pas l'intérêt.
Si le compteur est à la cave et l'appartement aux étages il y a grand intérêt de monter une ligne en yGx depuis la cave, avec un différentiel et un disjoncteur de ligne, cela permet d'amener en prime la terre, sinon il faut tirer le 4x10 pour le GRD.....
La section de la ligne doit être adaptée à la tension et à la puissance.
Cliquez pour agrandir...

C'est absurde ! Le câble est un 4x10, et il est parfaitement autorisé de le faire passer du sous-sol à l'appartement. Le type EXVB est en fait une infraction, mais le câble entre le compteur et le tableau électrique peut même mesurer 100 mètres de long sans différentiel au sous-sol, près du compteur. Son schéma montre un câble 4x10 entre le compteur et le tableau. Le RGIE ne l'interdit pas car ce n'est mentionné nulle part dans le document. Mais je ne comprends pas où vous voulez en venir, ou alors vous devriez étudier les schémas plus attentivement, car vous évoquez des choses qui y figurent déjà ou qui n'ont rien à voir avec la situation de l'auteur du sujet.


  • #11
@BG1000 , le compteur est collé au coffret, quand je parle d'un appartement, c'est en fait une maison dans laquelle je ne me sert que du rez de chaussé.
Il est vrai qu'un Disjoncteur de 40A en triphasé sans neutre este certainement surdimensionner mais il est possible qu'a terme cette installation évolue avec des radiateur électrique, une borne de rechargement pour véhicule électrique, un jacuzzi etc ....
j'espère répondre a vos questions.
et encore merci de vos retours

  • #12
quand je dit vos retours, je remercie bien évidemment tout les intervenants ;)

  • #13
du coup, mon schéma est correct ou il y a encore des détails qui sont a revoir :)
encore merci

  • #14
Je suis admiratif pour @ElektraDataTech qui a découvert la configuration de @Romu38, un petit appartement à 100m de la cave et alimenté en 40A∆....

Pour @Romu38 la taque en C20 3p suffisant pour les sans doute 7,4kW de la taque en deux paires de phases.

  • #15
ElektraDataTech a dit:
C'est absurde ! Le câble est un 4x10, et il est parfaitement autorisé de le faire passer du sous-sol à l'appartement. Le type EXVB est en fait une infraction, mais le câble entre le compteur et le tableau électrique peut même mesurer 100 mètres de long sans différentiel au sous-sol, près du compteur. Son schéma montre un câble 4x10 entre le compteur et le tableau. Le RGIE ne l'interdit pas car ce n'est mentionné nulle part dans le document. Mais je ne comprends pas où vous voulez en venir, ou alors vous devriez étudier les schémas plus attentivement, car vous évoquez des choses qui y figurent déjà ou qui n'ont rien à voir avec la situation de l'auteur du sujet.

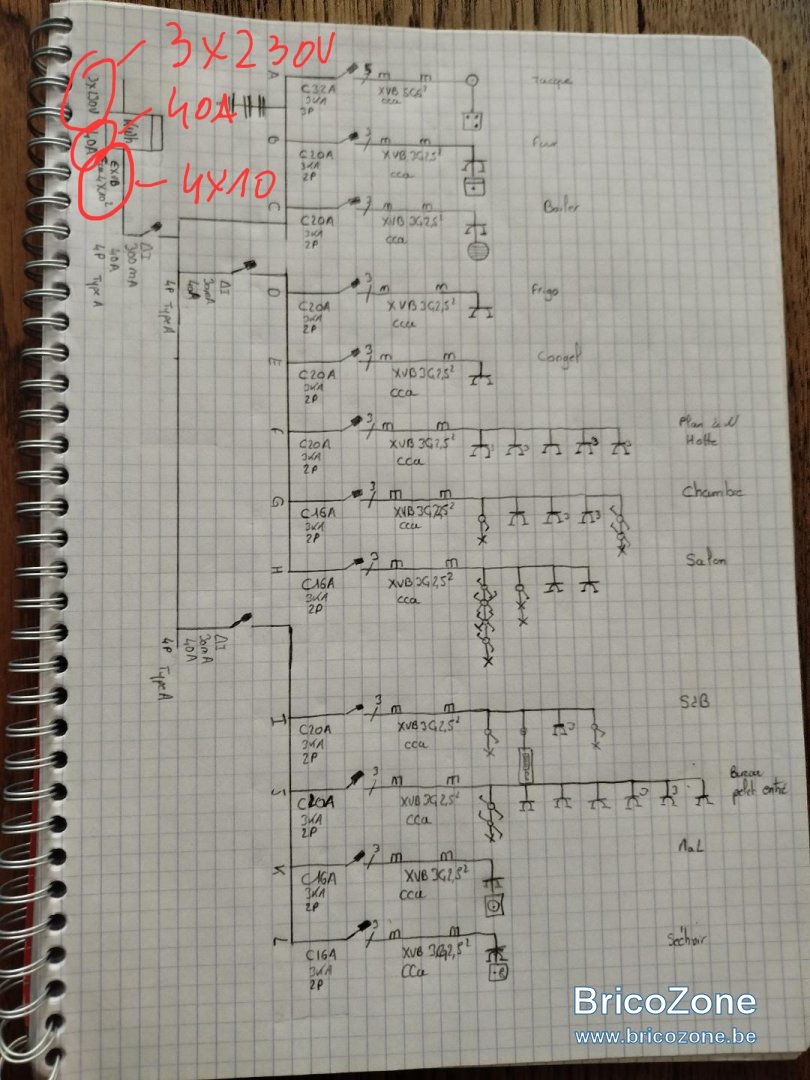

Voir la pièce jointe 188394
Cliquez pour agrandir...
Tu apprendras qu'il aime parler pour ne rien dire... c'est habituel... 9 réponses sur 10 de lui sont comme ça...:oops:;):D

Content que quelqu'un lui fasse remarquer de temps en temps....... :joy::joy::joy:

  • #16
Perso, je met toujours le boiler derrière un 30mA même si ce n'est pas obligatoire... C'est une résistance en contact avec de l'eau qui sert à nous laver, et, c'est la principale cause de panne dans une maison (ça évite que tout ne saute en cas de défaut).

Congel ou frigo peuvent être derrière le 300mA si c'est déjà fait (suffit d'inverser).

Dernière édition:
  • #17
flashman a dit:
Tu apprendras qu'il aime parler pour ne rien dire... c'est habituel... 9 réponses sur 10 de lui sont comme ça...:oops:;):D

Content que quelqu'un lui fasse remarquer de temps en temps....... :joy::joy::joy:
Cliquez pour agrandir...
Ouf je croyais être le seul à penser cela.

  • #18
Quasi 10500 messages, je ne parierait pas que 50 ait vraiment servit à quelque chose...:oops::joy::joy::joy:
Même quand ça a un rapport, en général, c'est un truc qui a déjà été dit avant de toute façon.

Et c'est vrai, ce n'est même pas pour être méchant, c'est juste réaliste.


A chaque fois qu'il dit un truc censé, je me dis "ohhh, enfin !"... c'est limite s'il ne faudrait pas faire une croix au calendrier.
Et ça répond à tout, tout le temps, pour rien.

Dernière édition:
  • #20
BG1000 a dit:
Pour @Romu38 la taque en C20 3p suffisant pour les sans doute 7,4kW de la taque en deux paires de phases.
Cliquez pour agrandir...
En fait, je possède déjà le le 32A et le cable, c'est pour cela que je voulais l'installer, cela pose un problème de sécurité si je l'installe ?

flashman a dit:
Perso, je met toujours le boiler derrière un 30mA même si ce n'est pas obligatoire... C'est une résistance en contact avec de l'eau qui sert à nous laver, et, c'est la principale cause de panne dans une maison (ça évite que tout ne saute en cas de défaut).

Congel ou frigo peuvent être derrière le 300mA si c'est déjà fait (suffit d'inverser).
Cliquez pour agrandir...
Je vais mettre le boiler derrière le 30mA, pour ce qui est des congel et frigo, je vais les mettre derrière le 300ma.

Je reprend mon schéma et le posterais demain sans doute.
J'attend juste d'avoir confirmation que je peux utiliser le 32A en toute sécurité sans être en infraction non plus.

Merci de vos commentaires et aides a tous.
