Section bois pour pergolas

Dans le forum Toiture, Charpente - par Borowsky le 29 Avril 2019

  1. Borowsky

    Borowsky 32 ans, France

    Bonjour,

    Nous souhaitons faire une pergolas en bois de 5m de large sur 4m de profondeur, adossée au mur de notre maison
    La toiture sera des plaques de polycarbonate.

    A la base nous souhaitions mettre seulement 2 poteaux de 14*14 aux extrémités (séparés donc d'environ 5m) reliés par une panne 70*145 de 5m en pin douglas.
    Une même panne serait fixée sur le mur de la maison et des chevrons de 75*63 de 4m relieraient les 2 pannes tous les 1m.

    Mais plus je cherche sur internet, plus je me dis que cette structure n'a pas l'air de tenir la route...

    Je n'y connais absolument rien

    Avez-vous des avis la dessus ?

    La panne de 5m de section 70*145 ne risque t-elle pas de plier à la longue sous le poids de la toiture ?

    Je souhaite avoir quelque chose qui tient surtout le vent. Car hormis la toiture, il n'y aura pas d'autres poids, je ne suis pas dans une région à neige. Je suis dans l'ouest de la France aux alentours d'Angers.

    Merci d'avance pour vos conseils.

    Borowsky , 29 Avril 2019
    #1
  2. fradeco

    fradeco 74 ans, Flandre

    @Borowsky bonjour et bien venue sur Bz.be,

    Ce que vous souhaitez construire, n'est pas une pergola mais un auvent.
    La différence entre les deux, est que la pergola n'a pas de toit en revanche, l'auvent en a un.
    Qui dit toit, même en polycarbonate, implique que l'on doit pouvoir y circuler pour son entretient. Il est clair que cette charge (100 kg/m²) conditionne les sections des pièces.
    Je vous propose un auvent de 5.00 x 4.00 m comme figuré ci-après dont la charge permanente sur la toiture serait de 13 kg/m² + une charge temporaire occasionnelle de 100 kg/m².

    PERGOLA Borowsky.jpg
    Bonne réflexion.

    fradeco , 29 Avril 2019
    #2
  3. Borowsky

    Borowsky 32 ans, France

    Merci beaucoup pour cette réponse rapide et précise. Par contre je ne considère pas que mon auvent puisse supporter même occasionnellement le poids d'une personne. Pour l'entretien je ne monterai pas dessus. J'enleverai la plaque du milieu et j'aurais accès à toute la toiture.

    Dans ce cas la, les sections que j'annonce plus haut peuvent elles suffire ?

    Merci beaucoup.

    Borowsky , 30 Avril 2019
    #3
  4. fradeco

    fradeco 74 ans, Flandre

    Il faudra bien réfléchir comment vous arriverez a fixer les polycarbonates sur la structure sans devoir circuler ou prendre appuis dessus :worried:

    Ceci étant, pour une charge de 50 kg/m² (charge permanente de 10 kg/m² + charge temporaire occasionnelle de 40 kg/m²) les chevrons seraient OK avec une section de 63 x 173 mm.

    Pour la poutre vous avez deux possibilités.
    Avec l'implantation de colonnes comme figuré au poste # 2 il faudra 2x 63*173 mm.
    Avec une implantation de 2 porte à faux de 50 cm et une ouverture de 4.00 m entre colonnes, il faut 2x 75 * 200 mm.

    Tout ceci communiqué pour info et à titre indicatif sous toutes réserves mêmes quelconques.
    Tout simplement pour dire que la décision finale vous appartient et que vous faites encore comme vous voulez. :rolleyes:

    fradeco , 30 Avril 2019
    #4
  5. Plumy

    Plumy 31 ans, Liège

    Perso je ne chipoterais pas et je mettrais du 75x200. La différence de prix entre du 63x173 et 75x200 ne sera quand même pas énorme sur un projet comme ça.

    Plumy , 30 Avril 2019
    #5
  6. Borowsky

    Borowsky 32 ans, France

    D'accord merci pour ces réponses.
    Du coup, avec mes chevrons 75*63 on ne peut rien faire. Je ne pensais pas qu'il fallait des sections aussi importantes pour ce genre projet.
    Merci pour vos éclaircissement.
    ;)

    Borowsky , 30 Avril 2019
    #6
  7. clem-2908

    clem-2908 38 ans, Luxembourg

    Bonsoir à tous,

    Amon tour de poser mes questions concernant mes calculs de section pour une pergolas qui ne recevra pas de toiture mais juste une voile d'ombrage.

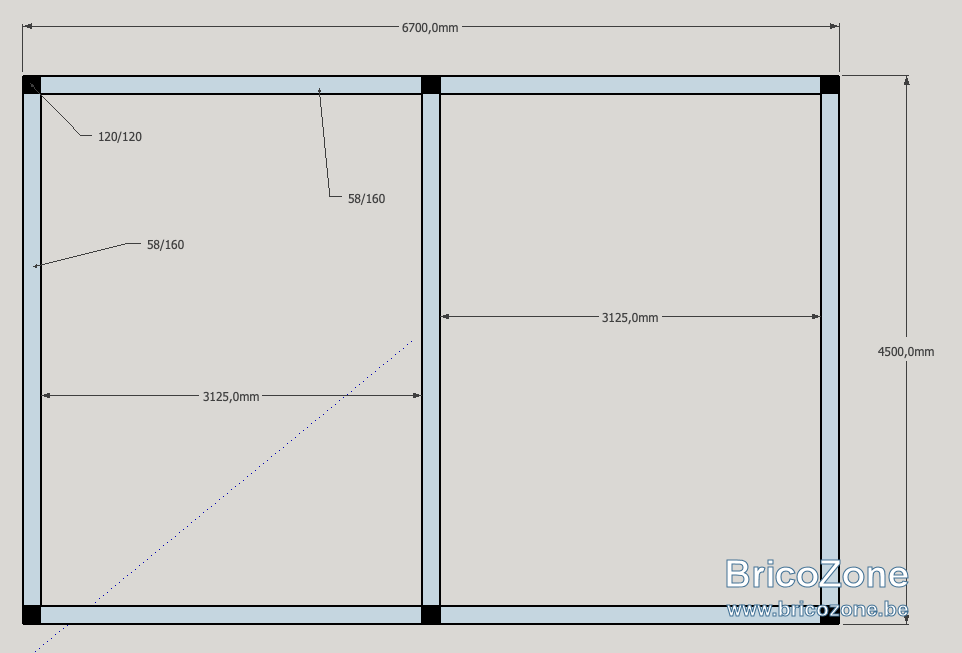

    Voici un croquis rapide de la pergola, les sections ne sont pas à l'échelle.
    Le bois utilisé sera de l'épicéa massif autoclavé.

    Je m'adresse donc directement à Fradeco pour son expertise afin de valider mes sections.

    D'avance merci
    Capture d’écran 2019-06-04 à 20.54.27.png

    clem-2908 , 4 Juin 2019
    #7
  8. fradeco

    fradeco 74 ans, Flandre

    @clem-2908 bonjour,

    Pour un simple voile d'ombrage les sections sont OK. Il faut simplement s'assurer que le contreventement soit OK aussi. Ceci dit, compte tenu du fait de la faible surface présentée au vent il n'y a pas trop de souci à se faire pour autant que les voiles d'ombrages soient repliés.

    fradeco , 5 Juin 2019
    #8
  9. clem-2908

    clem-2908 38 ans, Luxembourg

    OK Fradeco, merci beaucoup pour la réponse rapide.
    Bonne journée

    clem-2908 , 5 Juin 2019
    #9
  10. boulzor

    boulzor 35 ans, Hainaut

    Bonjour, terrasse pergola bioclima2.jpg terrasse pergola bioclima2.jpg

    Nous voulons créer une pergola semi couvert en toiture plate. Notre terrasse fait 5m de profondeur *9m de large part +-2.5m de haut.
    Pour le reste de la structure en toiture il faut des lames incliné pour faire de l'ombrage en été.
    Je vous joint quelque vues pour pouvoir mieux comprendre.
    Nous voulons créer un petit coin cuisine extérieure qui lui sera couvert, il faut une ossature ou nous travaillons avec un maçon bloc de 14ou19+pose d'un bardage

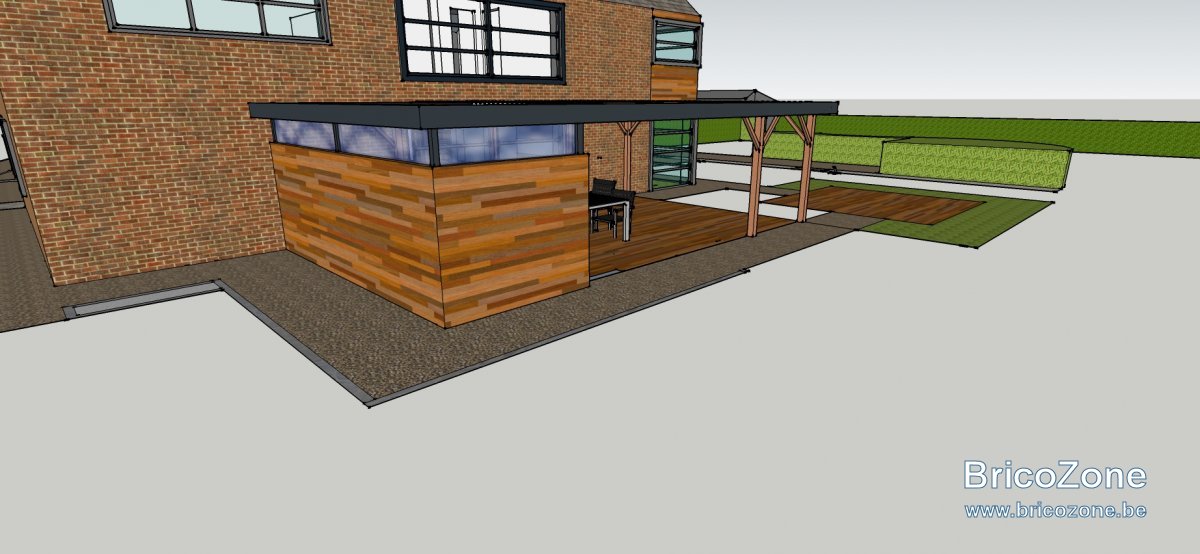

    terrasse pergola bioclima3.jpg
    Grace au mur nous voulons nous coupé du vent
    Pour l'essence du bois nous désirons pas d'entretien.
    Pour les poteaux je pensais 140*140, il sont disposé sur la longueur de cette manière dépassant 50cm+250cm+-450cm+250cm.
    La structure est autoportant, elle sera juste fixé au mur.
    Quel section je doit utiliser pour les grandes pour cette structure.
    Merci d'avance pour vos réponse.

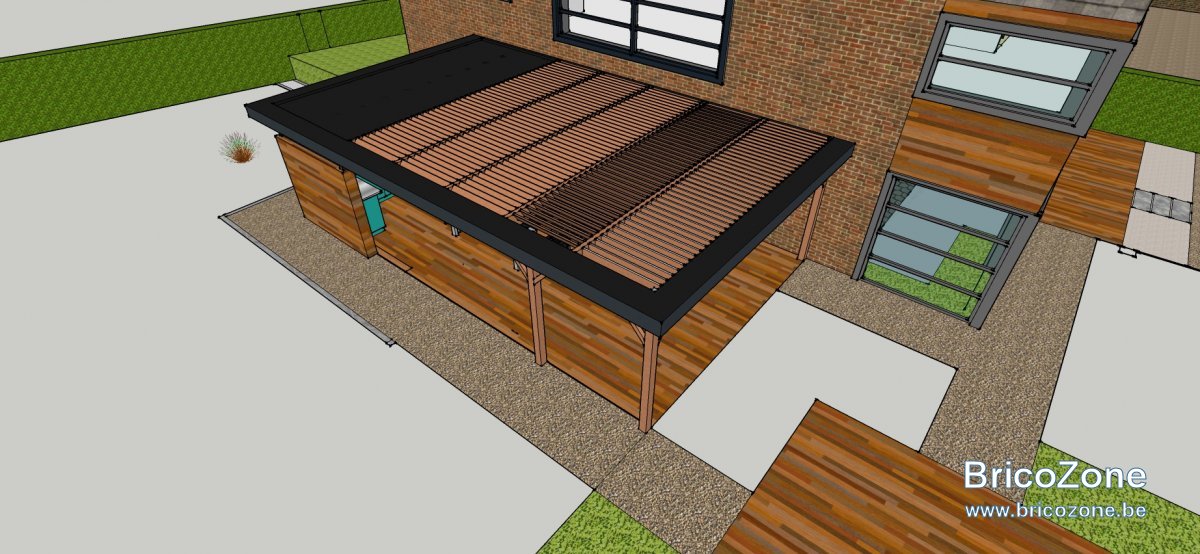

    terrasse pergola bioclima.jpg

    boulzor , 25 Juin 2019
    #10
