Surchauffe prise

Bonsoir,

J'aurais besoin de votre aide pour un souci électrique.

J'ai repassé un peu cette après-midi. La centrale vapeur est restée branchée mais éteinte via son interrupteur.
En la débranchant ce soir pour la ranger, je constate que la fiche est relativement chaude. La prise et le mur juste au dessus étaient chauds aussi.

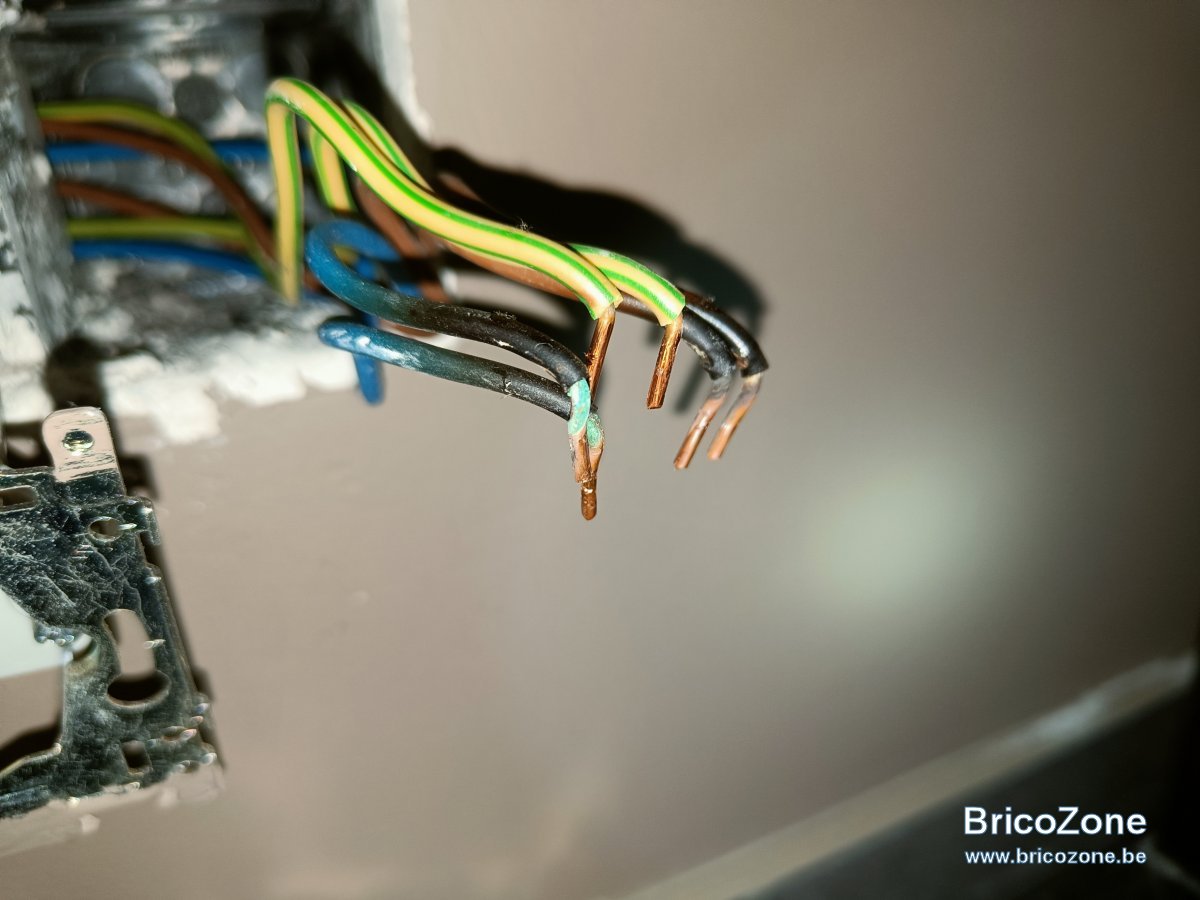

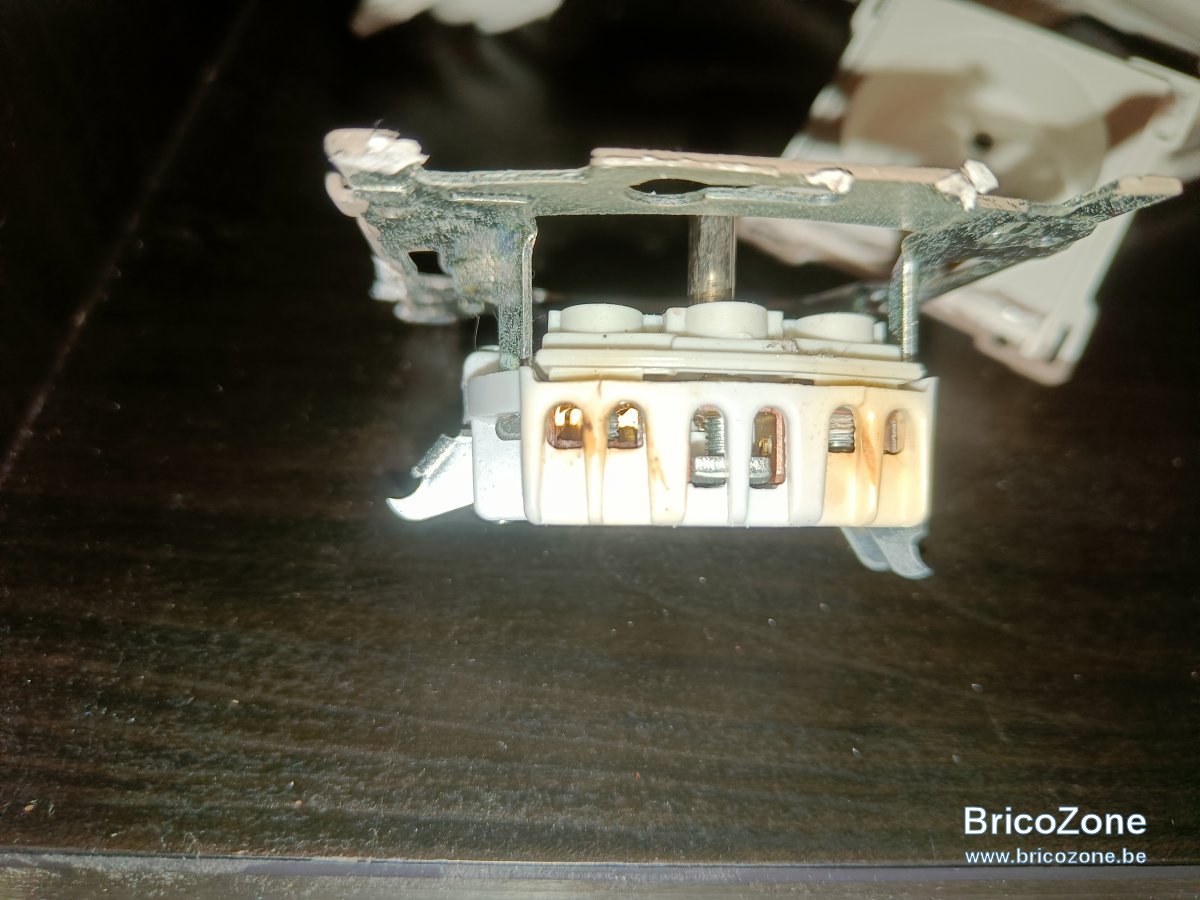

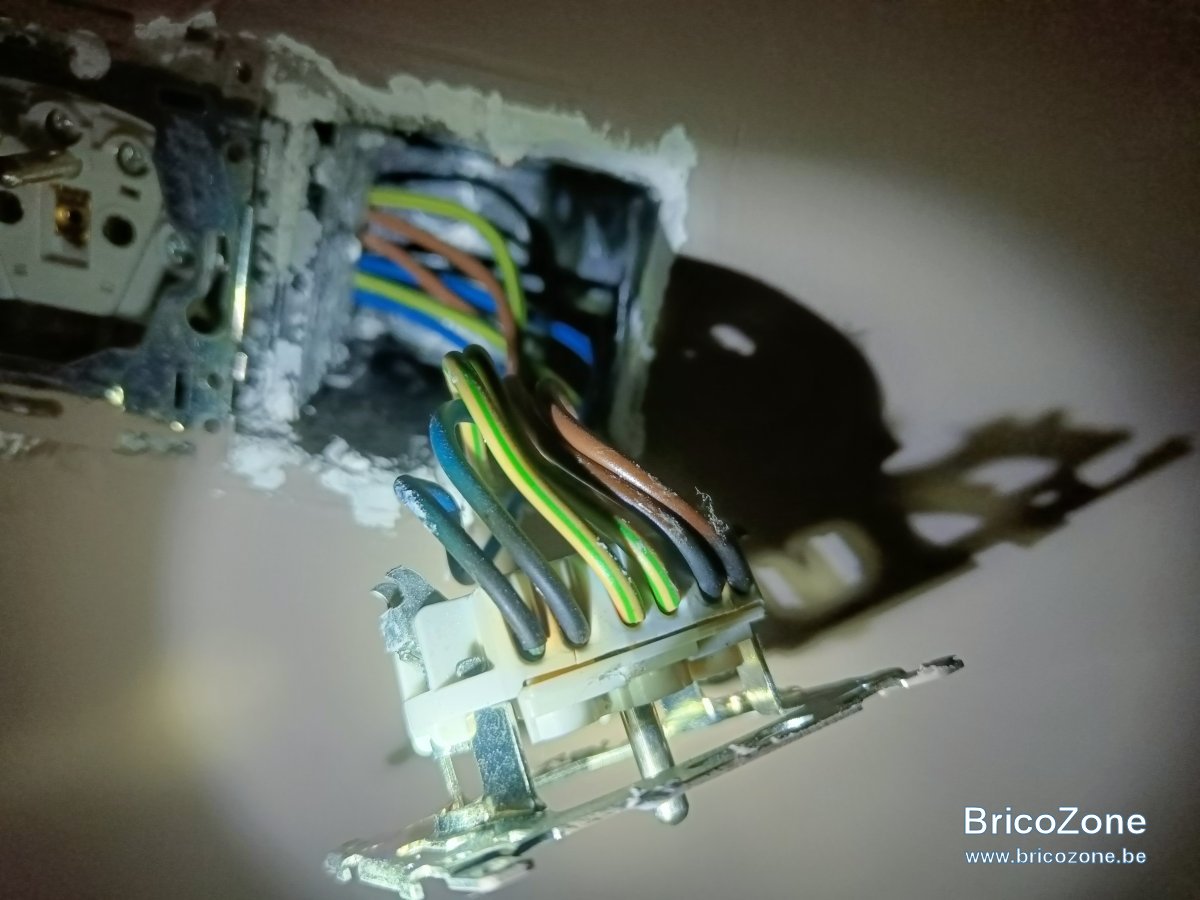

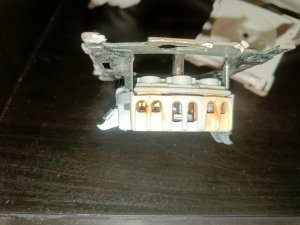

J'ouvre la prise murale afin de jeter un œil et constate que les fils ont brûlé:





Il s'agit d'une prise double.

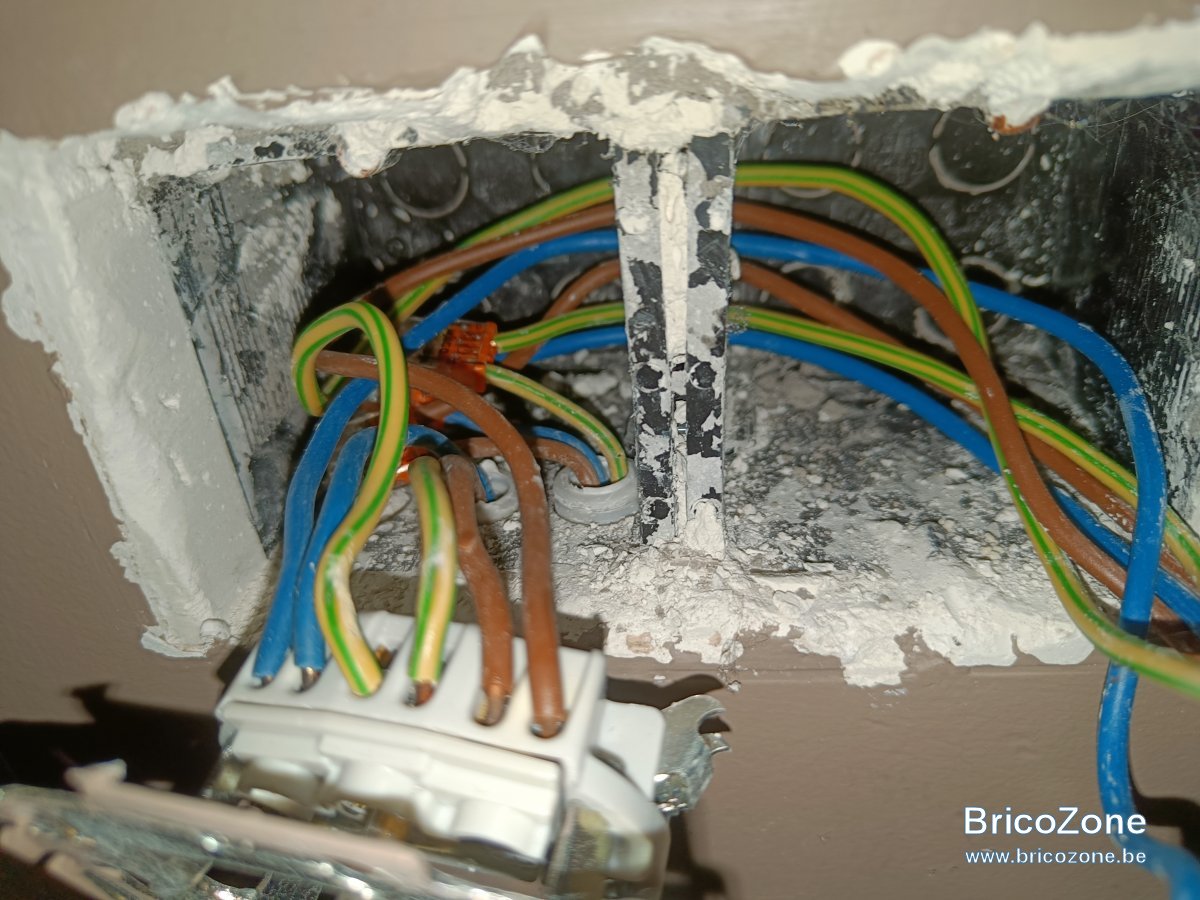

L'autre, branchée sur l'arrivée électrique, est nickel:


Bref, gros coup de stress. J'ai coupé le disjoncteur de ce circuit avant d'éclaircir ce problème.
Et c'est justement pour ça que j'aurais besoin de votre expertise.
Quelle pourrait être la cause de cette surchauffe?
Serait-ce un défaut au niveau de la centrale vapeur ou un défaut au niveau de l'installation électrique?

Pour info, l'installation électrique a 10 and, il s'agit d'un circuit composé uniquement de prises, câblé en 2,5mm2

Autre info, nous avons une panne de chaudière depuis hier soir et chauffons de RDC avec un radiateur électrique de 3kW, branché sur le même circuit. Il a beaucoup tourné aujourd'hui, mais jamais en même temps que la centrale vapeur.
(Les fils de la prise où il était branché ont aussi légèrement noirci... )

Merci d'avance pour votre aide

Bonsoir, est ce que toutes les bornes étaient bien serrées aux 2 endroits présentant une échauffement?

si l installation a 10ans, le serrage c est peut être relâché et vu la forte sollicitation actuelle a pu générer cet échauffement

en plus aussi bien les fils de départs que d arrivées ont subit —> le radiateur était probablement sur une prise plus loin du circuit. Avez vous regardé a la prise du radiateur?

Le radiateur était branché sur une prise au milieu du circuit.
Je ne saurais confirmer si la centrale vapeur était avant ou après, je ne sais plus dans quel ordre j'ai câblé les prises

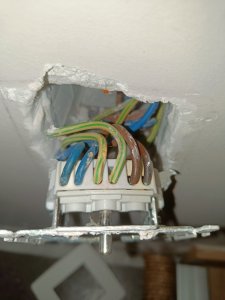

Ceci dit, voici la prise sur laquelle le radiateur était branché:


On distingue que certains fils sont légèrement noirci.
J'ai pu resserrer légèrement les vis (un peu moins qu'un demi tour)

Si il y a surchauffe c est du a un mauvais contact du a un mauvais serrage.Verifier le serrage de toutes les connections.

Ok, Merci à vous deux pour vos avis qui vont dans le même sens.
J' ai donc trouvé une occupation pour les prochains jours: vérifier le serrage de tous les prises de la maison.

Du coup, j'ai une petite question subsidiaire:
Puis-je laisser les fils endommagés ou est-il préférable de tenter de les recouper?

Et je me demande toujours comment est-il possible que la prise de la centrale vapeur était encore chaude quelques heures après utilisation, mais toujours branchée...

Si le mauvais serrage se situe sur le contact entre la phase qui arrive à la prise et la prise suivante, tu as un échauffement qui se répercute sur la fiche qui s’y trouve.
Il suffit que la prise suivante consomme pour provoquer l’échauffement

Ivecoceg a dit:

Ok, Merci à vous deux pour vos avis qui vont dans le même sens.
J' ai donc trouvé une occupation pour les prochains jours: vérifier le serrage de tous les prises de la maison.

Du coup, j'ai une petite question subsidiaire:
Puis-je laisser les fils endommagés ou est-il préférable de tenter de les recouper?

Et je me demande toujours comment est-il possible que la prise de la centrale vapeur était encore chaude quelques heures après utilisation, mais toujours branchée...

Cliquez pour agrandir...

Il faut évidemment couper les parties qui ont chauffé, et, remplacer la prise par une neuve...


Bien dénuder la longueur appropriée, sans griffer le cuivre.

Vérifier aussi les wagos, les fils sont trop dénudés (l'isolant doit rentrer de 3-4mm dans le wago, on ne peut pas voir le cuivre dépasser).

J'ai complété

Ça ne date pas d’hier l’échauffement vu la couleur de la prise
Personne n’a soulevé le problème mais il y a du vert de gris sur le neutre ça s’est pas du à un échauffement il y a pas eu de l’eau dans cette prise à un moment ?

Il n'y a pas de vert de gris sur la terre.
La photo est trompeuse avec l'éclairage.
Il n'y a jamais eu d'eau dans le mur

Il y a quand même de l'oxydation sur les fils noirs à gauche sur la deuxième photo

Oups, j'étais mal réveillé ce matin.
J'avais lu vert de gris sur la terre...

Donc oui, effectivement il y a de l'oxydation sur les fils bleus.

Mais la prise n'a jamais été en contact avec de l'eau.
Il s'agit d'un mur intérieur, loin de toute pièce d'eau et je n'ai aucun problème d'humidité, ni sur ce mur ni ailleurs dans la maison.
