Tension d'entrée max onduleur huawei sun2000-4.6KTL-L1

M

Maxime Loozen

• 23 Juillet 2023

• #1

Bonjour,
Je viens d'installer des panneaux solaires sur mon toit.
L'installation prévue par mon fournisseur est composée d'un onduleur huawei sun2000-4.6KTL-L1 et de 16 panneaux DMEGC DMG405M1054HBB de 405W sur 1 string.
Une fois les panneaux solaires installés sur le toit, j'ai mesuré la tension du string qui est de 570VDC par temps couvert.

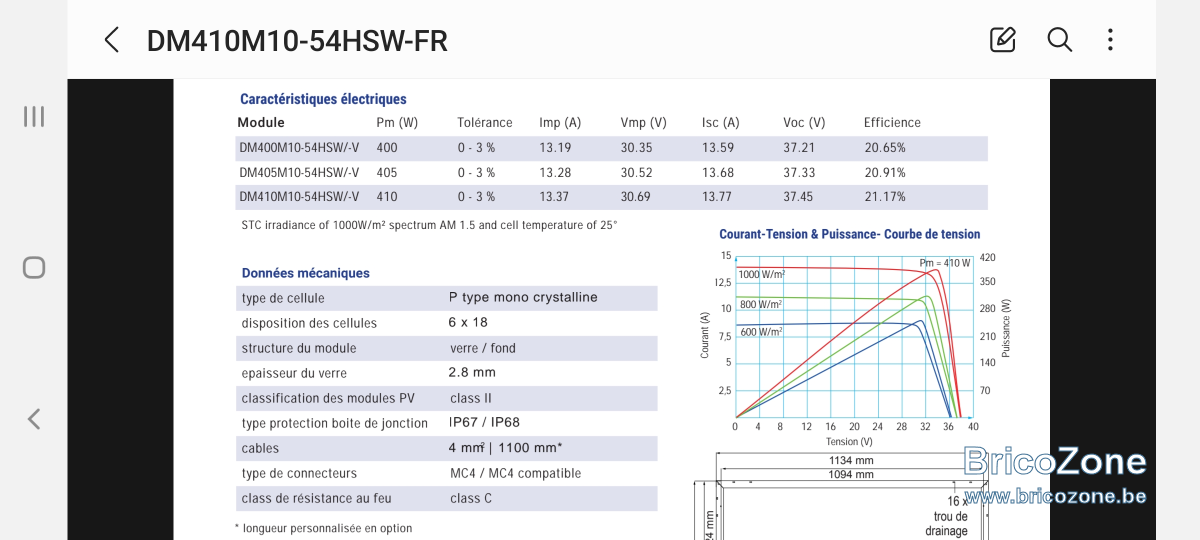

D'après la fiche technique des panneaux, la tension devrait être de (37.33Voc x 16 = 597.28V)

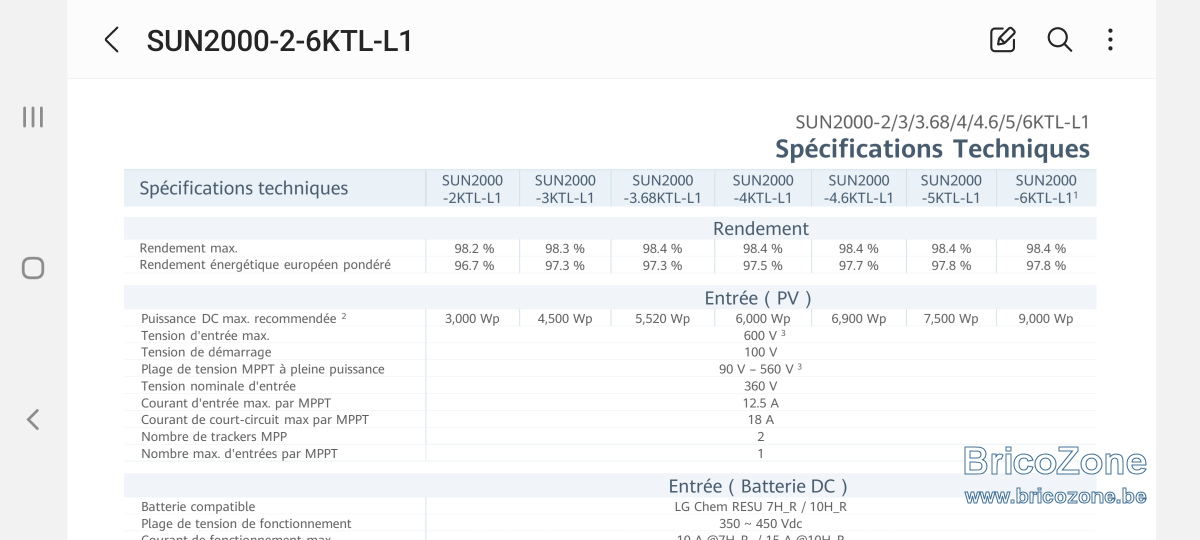

L'onduleur pouvant accepter 600V en entrée, n'y a t'il pas un risque de dépasser la tension max autorisée par l'onduleur ?



Dernière édition: 24 Juillet 2023

Marc72

• 24 Juillet 2023

• #2

C'est (pour ma part) vraiment trop juste !
Et au passage incompatible si un jour vous voulez installer une batterie. (max 550V)

Vous avez déjà eu des alertes ID 2001 dans l'historique ?



M

Maxime Loozen

• 24 Juillet 2023

• #3

Bonjour Marc,
Merci pour ton retour.
Je n'ai pas encore mis en service l'onduleur donc je n'ai pas encore de code d'erreurs.
Je me suis rendu compte de la tension élevée en vérifiant la polarité des câbles avant de faire le branchement sur l'onduleur.
C'est ma première installation donc je me pose pas mal de question.
Par sécurité, je vais donc devoir séparer mes panneaux en 2 strings.



Marc72

• 24 Juillet 2023

• #4

C'est plus judicieux, je dirais que 14 serait un max dans le cas présent. (à majorer suivant que batterie possible un jour ... ou non)



S

sbalintegro

• 15 Octobre 2023

• #5

Remarque, le calcul ne se fait pas comme ceci : 37.33Voc x 16 = 597.28V.
37,33 est une mesure à 25°C. Il faut prendre en compte le coefficient de température de surface Voc pour calculer la tension Voc pour une autre t°. Par temps froid, la tension augmente, tu dépasseras les 600V avec 16 panneaux dans tous les cas.



jeanphi500

• 16 Octobre 2023

• #6

Oui et l'onduleur risque bien de ne pas vouloir démarrer...



Y

Yoyossef

• 4 Juillet 2025

• #7

Marc72 a dit:

C'est (pour ma part) vraiment trop juste !
Et au passage incompatible si un jour vous voulez installer une batterie. (max 550V)

Vous avez déjà eu des alertes ID 2001 dans l'historique ?

Cliquez pour agrandir...

Salut ,

J'ai installé une batterie et je constate que mon onduleur ne produit plus. C'est normal ?
Sur les fils des panneaux vers l'onduleur j'ai mesurer 435v, j'ai rajouté une batterie quelque jours plus tard et mon installation ne fonctionne plus ou peu. Je dois à chaque fois redémarrer l'onduleur.
J'ai 12 panneaux sur un string avec optimiseur.

Merci beaucoup



Dernière édition: 4 Juillet 2025

Marc72

• 5 Juillet 2025

• #8

Bug pouvant apparaitre si optimiseurs de version firmware inférieure à 019 (un grand classique)

Ceci dit les causes possibles sont multiples et avoir un peu plus d'infos sur le matériel et les versions serait mieux.



Y

Yoyossef

• 5 Juillet 2025

• #9

Marc72 a dit:

Bug pouvant apparaitre si optimiseurs de version firmware inférieure à 019 (un grand classique)

Ceci dit les causes possibles sont multiples et avoir un peu plus d'infos sur le matériel et les versions serait mieux.

Cliquez pour agrandir...

Merci pour ta réponse.
Comment je peux connaître la version du firmware ?
Aussi un autre détail, lorsque j'ai installé la batterie je ne les pas mis à jour elle est apparu directement sur fusion solar.
Je n'ai pas pu le faire car mon tél étais hs.
y a t il une incidence sur le système ?

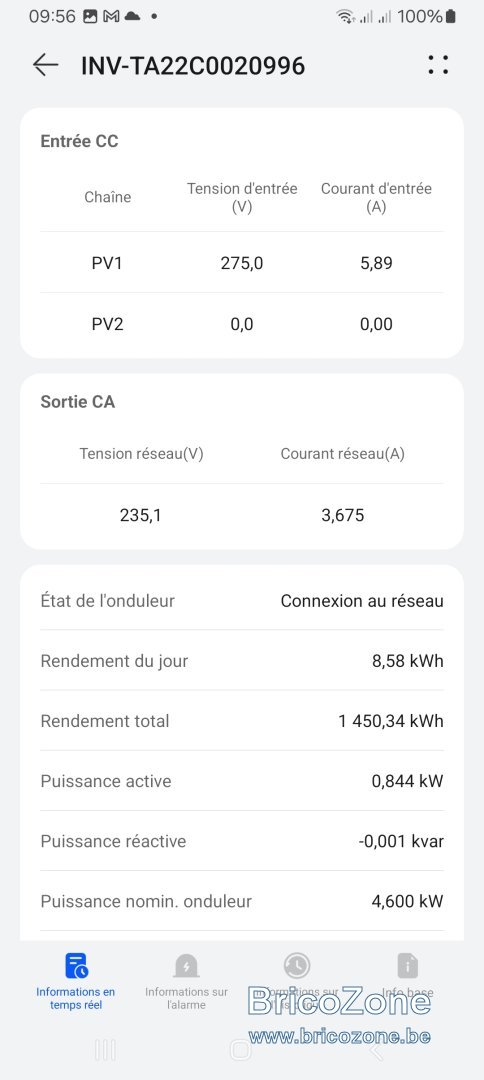

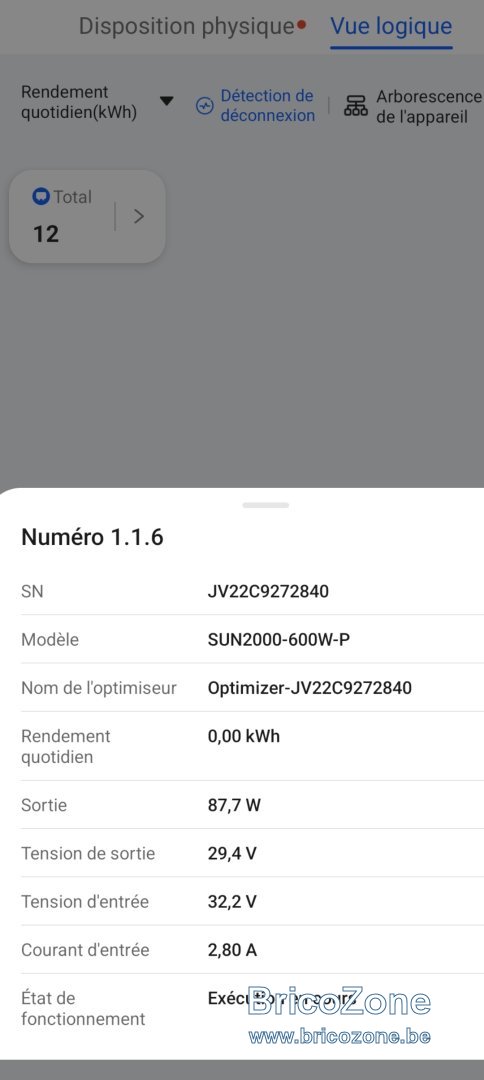

Voici deux photos, pour le moment ça fonctionne...



Dernière édition: 5 Juillet 2025

Marc72

• 5 Juillet 2025

• #10

il faut TOUJOURS vérifier la config et les versions firmwares !

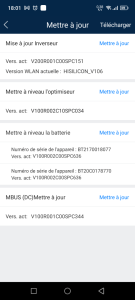

Pour ce faire, vous vous connectez (localement) à l'onduleur via l'APP FusionSolar, et aller dans "Maintenance" / "Mettre à jour" et relevez les versions actuelles.

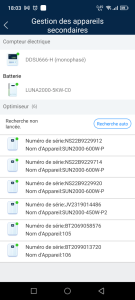

Dans gestion des appareils secondaires, vérifiez que la config générale batterie est ok

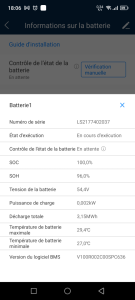

cliquez ensuite sur la batterie et vérifiez chaque élément (la version doit être identique pour chaque têtes ou bloc


Et si vous ne l'avez pas déjà fait, relancez le "réglage rapide" histoire de tout remettre au clair et choisir le mode de travail que la batterie utilisera.



Dernière édition: 5 Juillet 2025
