Ajouter des panneaux sur onduleur - quel maximum?

L

loiseaubleu

• 5 Juillet 2025

• #1

Bonjour à tous,

J’ai actuellement 14 panneaux 395Wc en deux strings exposés sud sur un onduleur SMA SB 5.0.
Je voudrais ajouter une dizaine de panneaux supplémentaires sur le pan nord, soit environ 4kWc supplémentaire.
Je suis raccordé en monophasé 50A donc pas possible de mettre un onduleur plus puissant ou supplémentaire.

L’idée serait de mettre les 14 panneaux sud sur un mppt et les nord sur l’autre.
Est-ce que ça peut passer sur l’onduleur ?

=> on dépasse la puissance max admise de l’onduleur (7500w au total et 5000w par mppt) mais je ne pense pas que c’est un soucis puisque les nord ne produiront jamais au maximum et leur pic se fera à un autre moment que les sud. De plus, il me semble avoir lu qu’il y a une bonne marge de tolérance pour dépasser ces consignes.

Là où je ne suis pas certains, c’est pour la tension max. La fiche du SMA SB 5.0 indique 600v de tension d’entrée max avec une plage de tension MPP de 210V à 500V.
Comment dois-je calculer le nombre maximum de panneaux que je peux raccorder sur un mppt?
Si c'est trop, est-ce que je pourrais régler le problème en ajoutant des optimiseurs?

Merci d'avance pour votre aide!

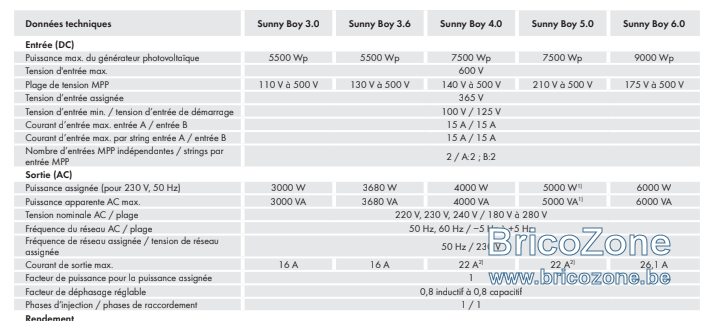

Données onduleur :

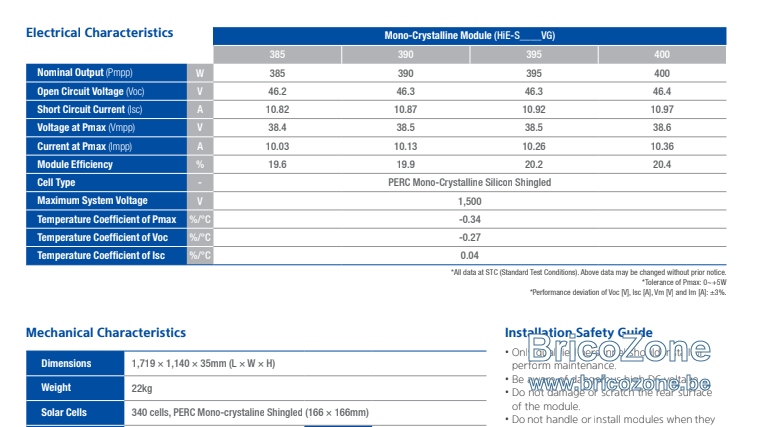

Données panneaux :



L

loiseaubleu

• 5 Juillet 2025

• #2

Je me réponds à moi-même suite à mes recherches.
Voila ce que j'ai compris :
Le SMA SB 5.0 dispose de deux entrées par mppt ce qui permet de brancher 2 strings en parallèle sur un mppt. Du coup, les tensions ne s'additionnent pas et 2 strings de 7 panneaux dans un mppt sont parfaitement dans la plage de tension de l'onduleur.
Par contre dans ce cas, c'est l'intensité qui risque de poser problème : chaque string aura un Imax de 10,26A
Les spec de l'onduleur précisent max 15A par entrée et max 15A par mppt.

=> Dois-je additionner les intensités des deux strings qui se trouvent sur le même mppt ?
Concrètement :
Si 2 strings de 7 panneaux dans l'entrée A = 2 x 10,26A = 20,51A => dépasse le max/mppt (15A)?

Je vois sur l'étiquette de mon onduleur qu'il est indiqué "I SC PV 2X20A" => Cela signifie que la tension de court-circuit est de 20A sur chaque mppt? (je ne trouve pas cette info dans la fiche technique de l'onduleur).



Wark

• 5 Juillet 2025

• #3

J'ai un 3.0 et je suis limité à 13 panneaux de 410w. Il y a deux valeurs limites comme vous l'avez remarqué.



L

loiseaubleu

• 5 Juillet 2025

• #4

en fait ici ce serait pas vraiment le nombre de panneaux qui pose problème mais leur Imax. Même deux panneaux en parallèle, ce serait déjà trop. Mais je me trompe peut-être.



F

fhenry

• 5 Juillet 2025

• #5

Avec https://www.sunnydesignweb.com/sdweb#/ j’ai pu vérifier que mon sb5 supporte 10kwc de panneaux NE/SO avec 13° d inclinaison



L

loiseaubleu

• 5 Juillet 2025

• #6

Je sais que l'onduleur est capable de prendre 10kWc, ce n'est pas vraiment la question. La question est plutôt de savoir comment configurer l'instal pour que ça passe.

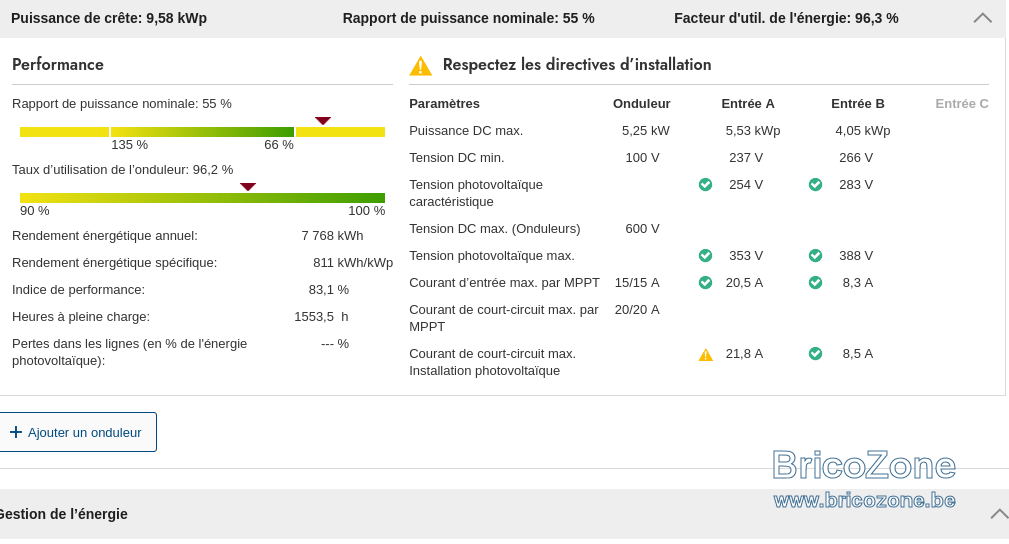

J'obtiens ceci avec Sunnydesign si je mets deux strings de 7 panneaux sur le A

Et si je les mets les 14 en série, je dépasse la tension max.

Par contre, je ne sais pas pourquoi l'option "polystring" reste grisée. Est-ce qu'avec cette fonction on peut régler le problème?



T

thomas7781

• 6 Juillet 2025

• #7

Bonjour,

Dans votre cas Max 12 panneaux par string en en série.

au total sur votre installation avec ce type de panneaux Max 24 panneaux



L

loiseaubleu

• 6 Juillet 2025

• #8

Merci pour votre réponse.
D'après la simulation SMA, j'arrive à 606V en tension max avec 12 panneaux en séries. Je suppose qu'il prend en compte l'augmentation de tension liée à la température. ça ferait 6V de trop, je ne sais pas si c'est dans la tolérance?

Je reviens donc à ma question : comment rajouter des panneaux sur mon installation?
Je vois une solution :
Mettre sur l'entrée A, 12 panneaux Sud en série.
Mettre sur l'entrée B, 10 nouveaux panneaux côté nord en série avec les 2 panneaux Sud restant, le tout avec des optimiseurs.

Vous voyez une autre solution?
Le SMA dispose de la fonction polystring mais je ne vois pas comment l'exploiter dans ma situation?
Si je mets deux strings en parallèle sur une entrée, j'ai l'alerte que le courant de court-circuit sera trop élevé mais je ne sais pas si c'est vraiment problématique?



T

thomas7781

• 6 Juillet 2025

• #9

Je n’utilise pas le simulateur sma, je ne sais donc pas dire d’où viennent leur chiffre

en rescert photovoltaïque on nous apprends à calculer votre tension à vide à à -10c. Pour vos panneaux cela donne 48,6625v si on prend la valeur max de votre onduleur, donc 600v on arrive 12,32v soit 12 panneaux max. Donc 12 panneaux a Uoc -10 = 583,95v. Donc pour moi c’est ok.



L

loiseaubleu

• 6 Juillet 2025

• #10

ok parfait 12 panneaux alors. Mais du coup, comment faire pour ajouter des panneaux?
Est-ce que ma solution avec des optimiseurs fonctionne? Ou il y a une autre solution?



T

thomas7781

• 6 Juillet 2025

• #11

Personnellement je te dirais oui sur le string comportant des panneaux nord et sud. Et non sur le string avec les panneaux au sud sauf si fort ombrage et encore à voir l ombrage car les diodes font bien leur travail pour des petits ombrages.

‘pour moi sa seul autres solutions serait des micro onduleurs mais honnêtement, je n’en place pas. Je suis un partisans du au plus simple au mieux et les premiers composant qui vont lâcher sera les micro onduleur et optimiseurs. Mais dans ton cas si tu mix les orientations, place des optimiseurs sur ce string.

‘je sais pas si je suis claire



L

loiseaubleu

• 6 Juillet 2025

• #12

je ne peux pas placer des micro-onduleurs puisque je suis déjà au max de la puissance admise par le raccordement.

ok donc pas d'autre solution pour ajouter des panneaux dans ma situation?

Par exemple, mettre les deux strings en parallèle sur un mppt (ce que permet le SMA). Je suis légèrement au-dessus du courant admissible mais est-ce grave docteur? (voir mon post au-dessus)
