Tension maximum autorisée par chaine de PV en Belgique

Bonjour à tous,

En discutant avec un grossiste de matériel photovoltaïques, il me précisait qu’il y a une norme qui imposait les limites de voltage suivantes par chaine de panneaux :
- Entreprise : < 1.000V
- Résidentiel < 750 V

Avez-vous une idée où l’on peut trouver cette restriction, car, en dépit de quelque recherche sur le net, je ne retrouve pas cette information ?En soi, je peux comprendre l’intérêt de restriction pour la sécurité, mais je trouver la base légale officielle.
Sauf erreur de ma part, cette information n’est pas reprise dans le NITE 002 de VOLTA et il constitue tout de même une excellente synthèse sur les installations photovoltaïques en Belgique.

Merci pour votre aide,

Voir RGIE

C'est l'onduleur qui détermine le max que l'on peut mettre...

Vu que l'on peut mettre de plus grosses installations en entreprise (et donc de plus gros onduleur), ceux-ci permettent un plus haut voltage.

Ce n'est pas une règle à priori, juste une conséquence... (J'imagine... où alors, c'est juste une norme pour les constructeurs)

Synegrid

https://www.synergrid.be/images/downloads/technical-prescription-c10-11-ed2-1-20190901-tekst-fr.pdf

Bonsoir à tous,
Merci pour votre participation.
J’ai parcouru le livre 1 du RGIE et je ne retrouve pas mention spécifique sur ce point.
Quant au Synergrid, j’ai fait une recherche dans le PDF avec la mention 750 et rien ne ressort de cette requête.

@flashman
C’est effectivement une question que je me pose, car si on travaille avec du SolarEdge, on a d’office une seule chaine et donc la tension totale est rapidement au-dessus des 750V.

Si je prends la référence d’un onduleur type SOLIS S5-GR3P(5-6)K-LV/BE (réseau DELTA)

En input DC on a :
 Max. input voltage 1100 V
 Rated voltage 330 V
 Start-up voltage 180 V
 MPPT voltage range 160-500 V
 MPPT number/Max. input strings number 2/2
Ici on comprend, qu’il est recommandé par le constructeur d’établir des strings de max 500V.
Cela semble corroborer ta position.
Maintenant, si je prends la fiche technique d’un HUWAWEI SUN2000-36KTL-M3 (36kW / 3 MPPT /réseau tétraphasé 400V+N)
On a une tension de maximum de 1.100V et plage de fonctionnement MPPT de 200V-1.000V.
On remarque le tensions max est toujours de 1.100V or il a une puissance de sortie de 36kW.
II y a une question que je me pose, la tension maximum en entrée est a appliqué par MPPT ou est-ce la tension de l’ensemble des MPPT qui ne peut pas dépasser la tension max ?
Si on doit se baser sur 1.100V max sur l’ensemble des MPPT, je me demande comment fait-on pour sortir les 36kW ?
On doit certainement jouer sur un mix de panneaux en série et en parallèle pour limiter la tension ?

C'est chaque entrée 500V...

Sous-section 4.2.1.1. Courant de choc
....
Toutefois, dans les installations domestiques, l’alimentation en très basse tension et en basse tension de 1ère catégorie est seule autorisée.

Voir

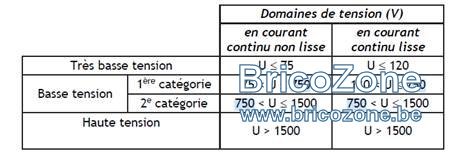

Section 2.3.3. Domaines de tensions en courant continu
...
Basse tension 1ère catégorie
Domaines de tension (V)
en courant continu lisse: 120 < U <= 750
en courant continu non lisse: 75 < U <= 750
....
De plus, si la tension entre un des conducteurs actifs et un élément conducteur étranger dépasse les valeurs mentionnées au tableau, cette tension sert à définir le classement de l’installation électrique.

En résumé


Au Chapitre 4.2. Protection contre les chocs électriques / Section 4.2.1. Généralités /Sous-section 4.2.1.1. Courant de choc / Sous-section 4.2.1.2. Domaines de tension autorisés

On précise :

Tous les domaines de tension sont admis pour l’alimentation du matériel électrique dans les lieux ordinaires et les lieux du service électrique.

Toutefois, dans les unités d’habitation, l’alimentation en très basse tension et en basse tension de 1ère catégorie est seule autorisée.


Chapitre 2.3. Tensions / Section 2.3.1. Termes généraux / Section 2.3.3. Domaines de tensions en courant continu.


On précise que :

Le classement d’une installation électrique dans l’un des domaines de tension se fait en fonction de la tension nominale U entre conducteurs actifs par application du tableau 2.2.




Ce qui confirme bien la règle des 750V maximum par chaine. En revanche et pour le secteur industriel, on serait plus sur les 1.500V par chaine.

Maintenant, je vais devoir me renseigner sur comment fait Solar Edge pour être dans la norme avec un seul string par onduleur.

Merci pour les informations !

Il y a bien (sauf erreur de ma part) une limitation à 750V en DC pour le résidentiel. Une recherche avec "750" vous indiquera où lire. J'ai même une fois demandé à l'inspecteur si la valeur prise en compte devait être corrigée avec les T°. Il m'a répondu que non.
