Terrasse bois autour piscine tubulaire semi enterrée

Dans le forum Abords, allées, jardin - par Seb30 le 15 Avril 2021

  1. Seb30

    Seb30 50 ans, France

    Bonjour à tous,

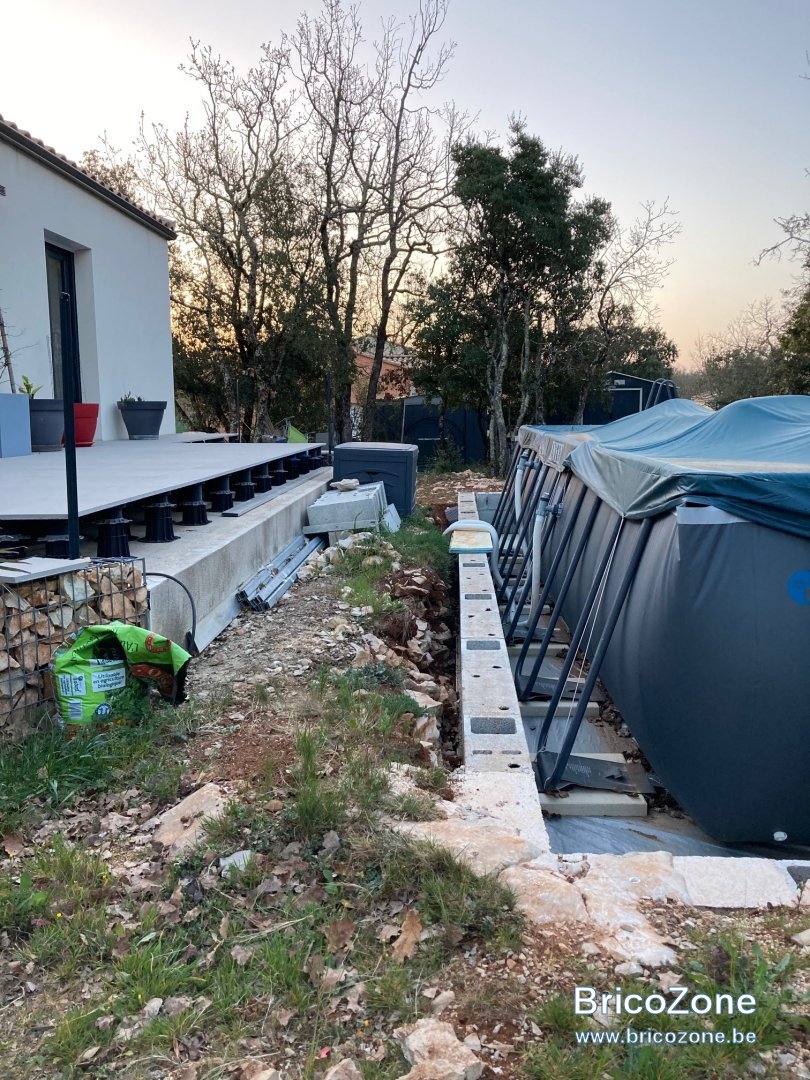

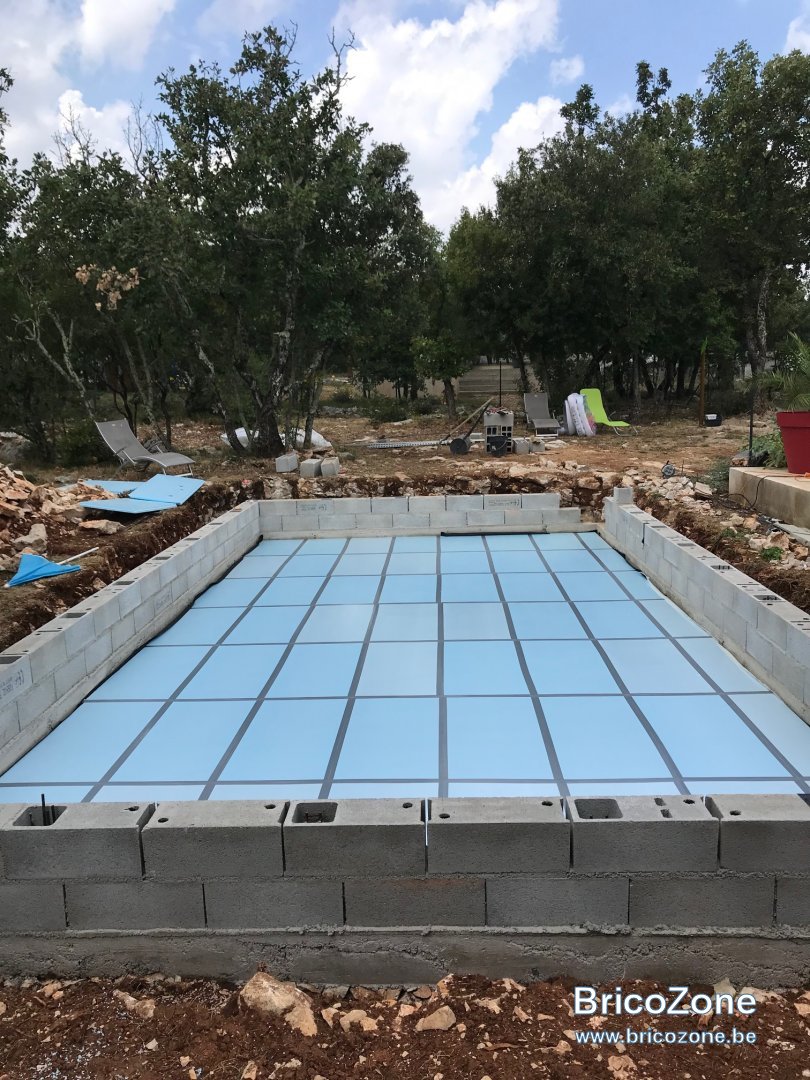

    L'année dernière j'ai semi enterré une piscine tubulaire hors sol. Après le terrassement, j'ai fait une semelle béton avec 2 rangées de parpaings pour délimiter son emplacement. Géotextile puis mise à niveau au sable et ensuite pose de plaques XPS et enfin montage de la piscine.


    Maintenant je vais réaliser une terrasse bois autour de la piscine pour rattraper une terrasse existante en carrelage sur plot. La piscine est plus haute de 18 cm donc il y aura une marche de 20 cm environ pour accéder à la terrasse depuis le carrelage


    J'ai essayé de concevoir la structure de la terrasse mais j'ai besoin d'avis pour être sûr que je n'ai pas fait d'erreur dans la conception, surtout que j'ai commandé le bois de la structure. J'ai passé des heures à lire des guides, des forums etc... mais je ne trouve pas toujours les infos adaptées à mon cas.

    Structure double ou triple (je sais pas comment on dit) sur "pilotis". Le bois sera du Douglas traité classe 4 en 18 x 8 cm, idem pour les poteaux.

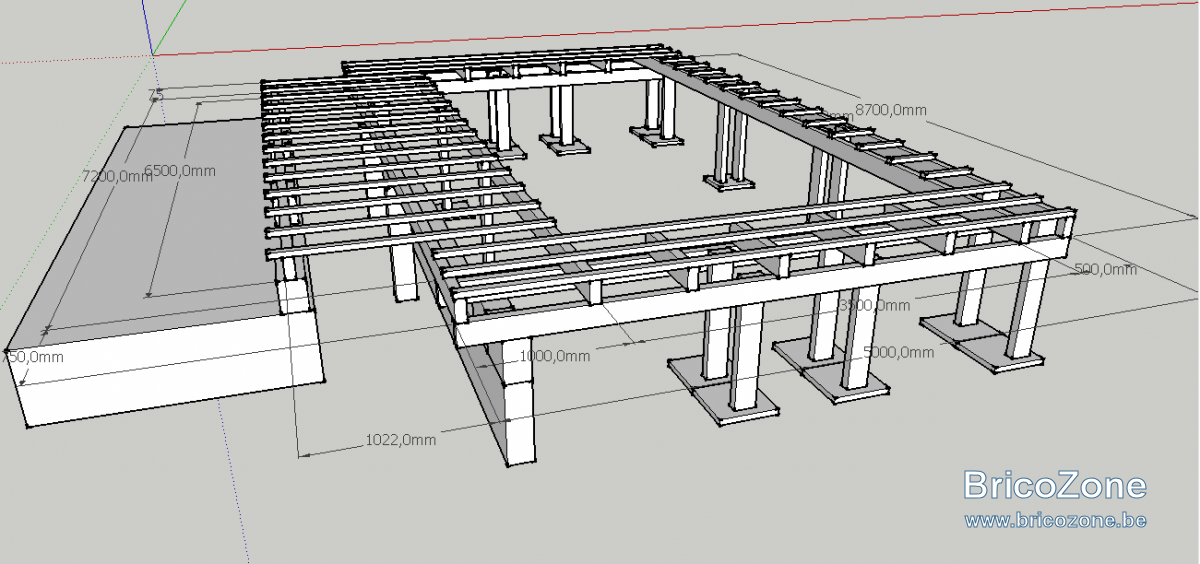

    Voici un plan de la structure

    projet terrasse.png


    Je précise que les poutres porteuses de 5 m sur les côtés de la piscine seront d'un seul tenant, les lambourdes seront en bois exotiques 42 x 65 cm posées à plat avec entraxes de 50 cm et lames en CUMARU de 21 x 145
    Hauteur totale depuis sol de la piscine 1,4 m
    Les poutres seront fixées sur la maçonnerie à l'aide de support U à sceller et plots béton bloc à bancher, et fixées sur les poteaux posés avec 2 boulons, 4 boulons en cas d'aboutage. Les poteaux seront posés sur dalles béton 50x50x5 cm.
    Les décrochés serviront pour bac à plantes. Les 3 côtés de la terrasse seront en gabions posés sur entourage en parpaing.
    Ai-je fait des erreurs ? des choses oubliées ? des choses à améliorer ? des choses à ne surtout pas faire...
    J'ai un gros doute sur la portée des lambourdes depuis la terrasse existante. il y aura 102 cm puis 92 cm. Je n'arrive pas à trouver l'info de la portée max pour ces lambourdes dans mon cas. J'ai lu de 50 cm maxi à 1,2 m maxi
    Je vous remercie d'avance pour vos avis

    Sébastien



    projet terrasse.png

    Seb30 , 15 Avril 2021
    #1
  2. fradeco

    fradeco 76 ans, Flandre

    @Seb30 bonjour,

    Si on considère une charge de 264 kg/m² dont 250 kg/m² de charge d'exploitation (pour le plancher) et un état limite de service avec la contrainte d'une flèche maximum admise basée sur la formule de L/350, compte tenu de la classe de service 3 (ouvrage extérieur non protégé) et étant donné que les lames de plancher de bois exotique ont 21 mm d'épaisseur, les lambourdes de résineux DOUGLAS de classe C 24 autoclave classe 4 d'une section de 42 x 65 mm (65 mm étant la hauteur) seront espacées de maximum 40 cm d'axe en axe pour une portée maximum 1.00 m.
    Dans les mêmes conditions de charges, les poutres de DOUGLAS d'une section de 63 x 173 mm minimum auront une portée maximum de 2.30 m. Si les poutres étaient doublées (2x 63 x 173 mm) la portée maximum sera de 3.00 m. Les éventuels espacements seront de maximum 1.00 m entre axes
    Les colonnes comme figurées sur votre croquis sont OK avec une section minimum de 63 x 173 mm.

    Bonne réflexion.

    fradeco , 24 Avril 2021
    #2
  3. Seb30

    Seb30 50 ans, France

    @fradeco
    Un grand merci pour cette réponse précise et très détaillée.
    je précise que les lambourdes seront en bois exotique 42x65 (seules les poutres seront en Douglas classe 4). Elles seront posées à plat soit hauteur 42. Dans mon cas elles seront espacées de 50cm avec portée max de 1m. Ça passe ?

    Seb30 , 24 Avril 2021
    #3
  4. fradeco

    fradeco 76 ans, Flandre

    ATTENTION, si vous posez les lambourdes de 65 x 42 mm (42 mm étant la hauteur) la portée ne pourra être supérieur à 0.80 m.

    fradeco , 24 Avril 2021
    #4
  5. Seb30

    Seb30 50 ans, France

    Encore un grand merci fradeco. C’est cette information que j’avais besoin. Je vais revoir la structure en conséquence. On est d’accord que les 80 cm de portée max c’est pour des lambourdes en exotique ?

    Seb30 , 24 Avril 2021
    #5
  6. fradeco

    fradeco 76 ans, Flandre

    Avec des lambourdes de bois exotique vous pourriez peut - être passé à maximum 85 cm de portée.
    Ceci étant, je ne comprend pas pourquoi vous voulez placer les lambourdes en 65 x 42 mm et non pas en 42 x 65 mm ??????

    fradeco , 24 Avril 2021
    #6
  7. Seb30

    Seb30 50 ans, France

    C’est pour les raccords entre lames. En mettant 65 en largeur je peux abouter 2 lames. Avec 42mm en largeur il faudra que je double les lambourdes entre 2 lames sur leur longueur. Donc c’était pour faire des économies de lambourdes mais en pensant que la portée d’1m passait. C’est pour cette raison que je cherchais à avoir cette info précise de la portée. Alors encore merci à vous.
    Ceci étant, et sans remettre en cause vos calculs, j’ai du mal à comprendre qu’il y a si peu d’écart de portée entre du Douglas et de l’exotique

    Seb30 , 24 Avril 2021
    #7
  8. fradeco

    fradeco 76 ans, Flandre

    Ha oui, je n'avais pas contrôlé les caractéristiques du CUMARU. Effectivement avec un module d'élasticité de 2.650 N/mm² il y a de quoi voir venir. C'est une essence de bois que je ne connais pas.
    Si on peut se baser sur ces chiffres des lambourdes de 65 x 42 mm permettraient une portée de 1.05 m

    fradeco , 24 Avril 2021
    #8
  9. Seb30

    Seb30 50 ans, France

    Un grand Merci pour vos recherches afin de pouvoir me répondre. C’est très rassurant pour un novice comme moi assez anxieux par peur de mal faire, de discuter avec vous. J’ai une toute dernière question pour être sûr d’avoir tout bien compris. Les lames seront bien du cumaru donc avec l’élasticité que vous avez indiqué mais les lambourdes seront en Badi, Niové ou Padouk (selon arrivage du fournisseur). Est-ce que ça remet en question les 1,05m que vous avez calculé ? Je vais commencer mes plots béton aujourd’hui mais j’ai besoin de savoir si je dois prévoir les lambourdes avec hauteur 42 ou 65 car cela change la hauteur de mes plots béton entre la piscine et la terrasse carrelée.

    Seb30 , 25 Avril 2021
    #9
  10. fradeco

    fradeco 76 ans, Flandre

    Le Padouk rejoint un peu ce qui est plus usuel avec un module d'élasticité de 1.585 N/mm² ce qui ramène la portée des lambourdes posées en 65 x ht 42 mm à maximum 90 cm.
    Autrement des lambourdes de Padouk posées en 42 x ht 65 mm la portée peut passer à 1.20 m.

    fradeco , 25 Avril 2021
    #10
  11. Seb30

    Seb30 50 ans, France

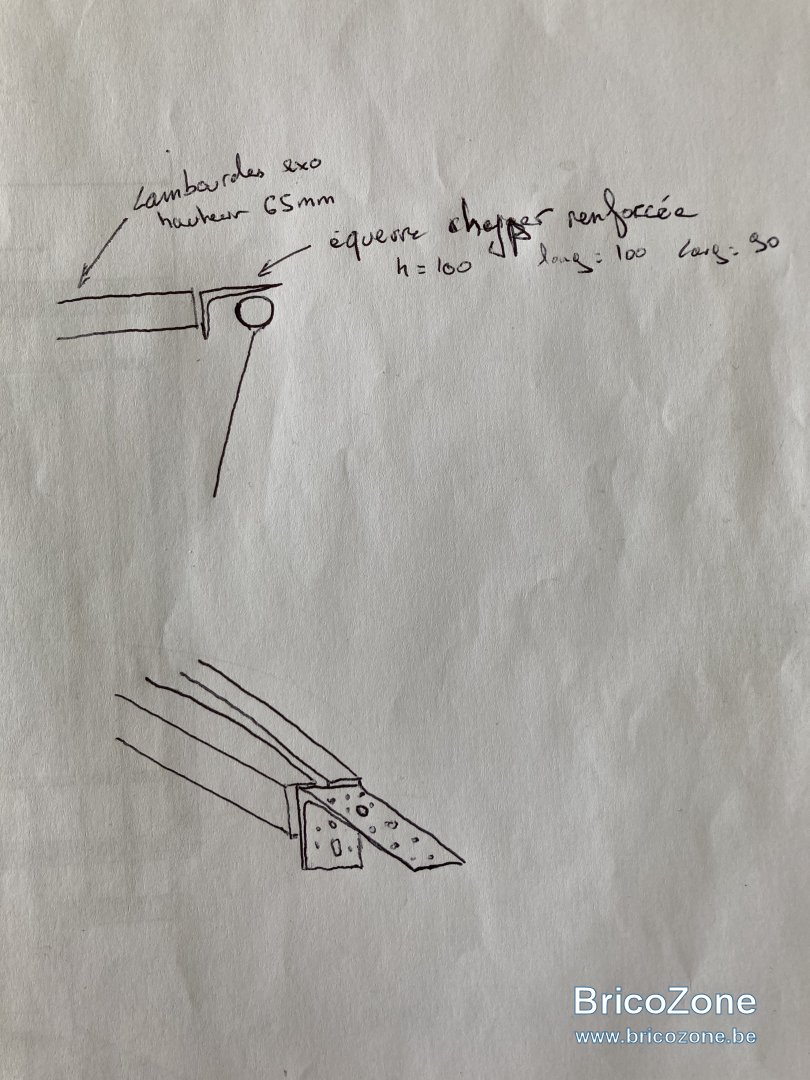

    359CA862-23C5-4C54-94F2-AC8C1A0E18E4.jpeg Vous m’avez convaincu, je modifie et mettrai les lambourdes en ht 65 (voire 70 car c’est selon arrivage d’après mon fournisseur mais je préfère partir sur le plus faible). Du coup je doublerai les lambourdes au niveau des raccords de lames avec petit espace entre elles. Ça me fait rajouter une 10e de lambourdes en 2m15. Comme ça je prends aucun risque, c’est aussi la technique préconisée par le Dtu français pour les ouvrages de type 2 (ERP, espaces publics). Je me rapproche aussi un peu plus des charges d’exploitation prévues dans le Dtu : charge concentrée de long terme : 125kg/m2; charge concentrée de court terme : 250kg/m2 (votre calcul) et charge uniformément répartie : 350kg/m2. Et dernier point, ça me permettra de renforcer le système que j’avais prévu pour la fixation des lames au dessus de la tubulure de la piscine

    Seb30 , 25 Avril 2021
    #11
  12. Seb30

    Seb30 50 ans, France

    Je sais pas pourquoi mais la photo s’est insérée au début du message au lieu de à la fin

    Seb30 , 25 Avril 2021
    #12
  13. Seb30

    Seb30 50 ans, France

    Alors encore un immense merci pour toutes vos réponses très détaillées, vos conseils. Vous êtes une mine d’or d’information. je ne sais comment vous remercier autrement mais si un jour vous passez dans le sud de la France (a proximité de Uzes, Ales, Nimes...) c’est avec grand plaisir que je vous accueilllerai pour vous montrer la réalisation de cette terrasse.
    En espérant que cet échange puisse aider d’autres personnes dans la réalisation de leur projet. Je ne manquerai pas de mettre quelques photos de la réalisation pour ceux que ça intéresse.

    Seb30 , 25 Avril 2021
    #13
  14. fradeco

    fradeco 76 ans, Flandre

    Haaaaa Nîmes je connais. Nous avions un pied à terre au No..tel en face du parc, mon bos et moi en 1995 lors de l'installation de la salle d'exposition de notre société filiale ''Francepierre Sud'' le long de la national à Bernis.
    Je ne sais pas si cela existe encore, car je suis à la retraite depuis 2008 et je pense que la société a été mise en redressement un an ou deux après mon départ. : unamused:

    Dernière édition: 25 Avril 2021
    fradeco , 25 Avril 2021
    #14
  15. Seb30

    Seb30 50 ans, France

    Je ne connais pas mais en faisant une petite recherche ils indiquent bien un magasin de carrelage et pierre naturelle à Bernis qui s’appelle France pierre. Donc si la nostalgie de la région vous donnait envie de revenir, n’hésitez surtout pas à faire un petit détour...

    Seb30 , 25 Avril 2021
    #15
  16. Seb30

    Seb30 50 ans, France

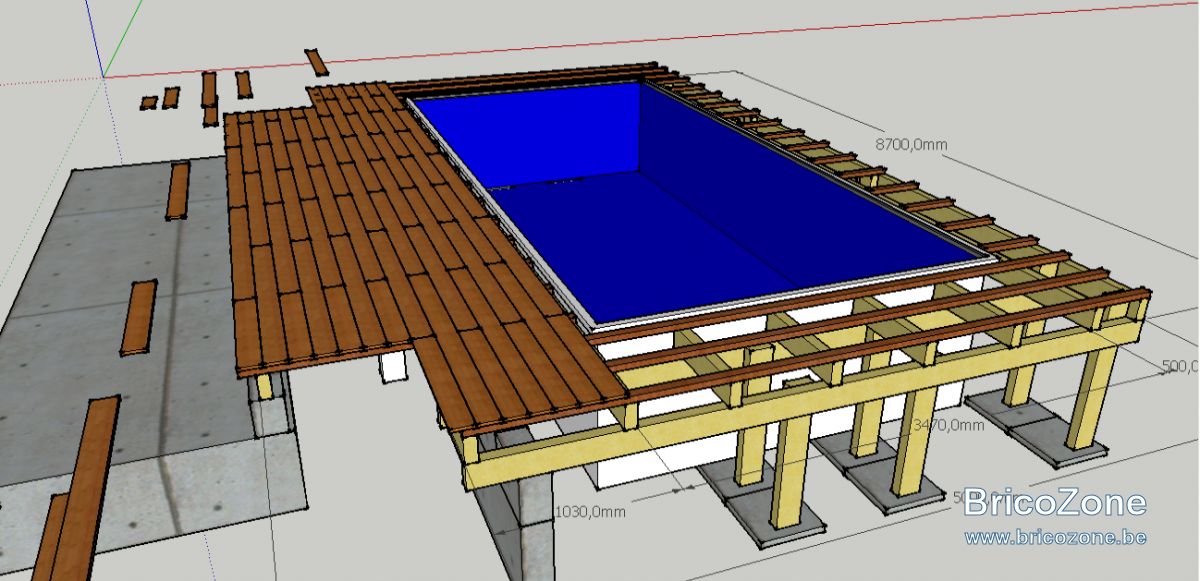

    Un essai de calepinage sur plan. Je n’ai pas encore modifié la hauteur et le doublement des lambourdes. Mais c’était pour voir comment placer les lames de 2m.

    Seb30 , 26 Avril 2021
    #16
