Toiture plate Garage/atelier

Bonjour à tous,

Je possède actuellement un garage de 3,85m x 10,5m construit dans les années 60/70. Toiture actuel en panneau ondulé fibro amiante en très mauvaise état. Je souhaite donc refaire cette toiture et la transformer en toit plat que je ferais moi même. Pour cela je vais devoir remonté un mur de 2 rangées de béton creux. pour avoir la même hauteur et par la même occasion gagné en hauteur.

Le garage est également utilisé comme atelier et donc je serais amené a y travailler par tout les temps. Je souhaite donc isolé un minimum mais le plus économiquement possible. La toiture devra également pouvoir accueillir des panneaux solaires si je le souhaite.

Tout d'abord plusieurs questions :

- Dimension solives et entraxe en utilisant la portée de 3,85m fixé aux blocs avec des U d'ancrages ?

- Isoler avec panneau PIR au dessus de l'OSB 18mm ou plus tôt mettre de la laine sous l'OSB entre les solives ?

- Quelle épaisseur d'isolant ?

- Pare vapeur nécessaire ? Ou le placer si je mets de la laine entre les solives ?

En tout cas pour avoir vu faire ma toiture plate de l'annexe, je comptais reproduire : OSB 18mm - pare vapeur - isolant PIR - EPDM. Mais comme il s'agit d'un garage/atelier, il y a peut être mieux à faire ...

Merci d'avance

@jvanderh bonjour

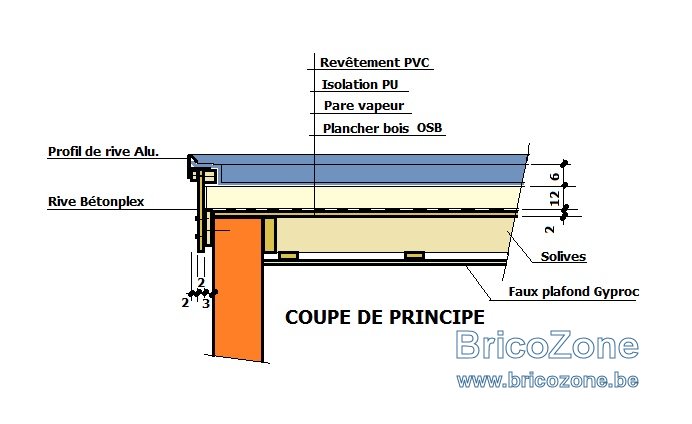

Perso je vous conseille ce type de toiture isolée


Voici sur cette base, pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5

TOITURE PLATTE D'ATELIER GARAGE

Données :
Pour une classe de service 2.
Une portée maximum de 3.85 m
Une charge non pondérée de maximum 202 kg/m² uniformément répartie comme suit :

Charges permanentes :
Eventualité de panneaux Ph. Voltaïques = 35 kg/m²
Etanchéité EPDM ép. 1.2 mm = 1.5 kg/m²
Isolation type PU ép. 120 mm = 6 kg/m²
Pare vapeur bitume ép. 4 mm = 5.4 kg/m²
Panneaux OSB ép. 18 mm = 11 kg/m²
Poids propre solives = 13.1 kg/m²

Charges occasionnelles temporaires :
Neige, vent ou 1 homme + matériel = 130 kg/m²

Dans cette hypothèse :
Il faudrait mettre en œuvre des solives de bois massif résineux de classe minimum C 24.
D'une section minimum de 63 x 173 mm
Espacées de maximum 40 cm d'axe en axe.
Et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350
Ou 3.850 /350 = 11 mm
Déformation flèche instantanée sous l’effet de la charge globale = 10.3 mm

Chainage d'entretoises de même section tous les +/- 1.28 m

Bonne réflexion

Merci fradeco,

C'est compris pour les sections des solives et l'entraxe.

N'étant pas forcément du métier, je vois que vous conseillez de mettre un revêtement PVC sur l'isolant. Comment ça marche ? Vous avez un système, marque a proposer que je vois ce que c'est exactement ? Et la mise en oeuvre ?

Vu les fortes pluies qui s'abat actuellement, j'ai la toiture actuel qui n'est pas étanche du tout et je me retrouve avec un taux HR important au point d'avoir de la condensation sur mes outils ce qui est très problématique. Du coup, ca en devient presque urgent.

Soucis de budget, et l'isolant étant très cher, est-il possible de rendre dans un premier temps la toiture étanche et l'isoler par la suite (que ce soit par au dessus ou en dessous ?)

@jvanderh bonjour

Pour l'étanchéité, vous pouvez directement coller à chaud sur l'OSB (enduit d'un vernis d'adhérence) un bitume du type derbigum et venir plus tard poser l'isolation (PU) sur cette étanchéité qui fera office de pare vapeur.
Pour l'isolation vous prenez des panneaux ''POWEROOF" ép. 120 mm sur lesquels vous pouvez coller à chaud une étanchéité bitumeuse.
Mon conseil pour l'étanchéité '' je la laisserais faire par un homme de métier '' (société avec pignon sur rue) pour bénéficier de la garantie (10 ans).

Bonnes fêtes de fin d'année et Joyeux Noël.
