Transformateur 220v - 12V - +/-400W

ben240374

ben240374

  • #1
Bonjour à tous,

Je dois remplacer un transformateur 220v-12v qui a rendu l'âme par un nouveau.
Mais je ne trouve rien qui conviendrait.
Je dois installer un transformateur 220v-12V pour alimenter 9 lampes halogène de 35W chacune. Donc au minimum un transfo de 350w.
J'avais fait l'acquisition d'un mais après la 4ème lampes installées, plus rien ne s'allumait.

J'avais anciennement un système DVL où pour chaque lampes, il y avait un petit module et apparemment, cela n'existe plus.

Ce sont 9 lampes qui sont installées dans les montants d'une véranda. Toutes raccordées en parallèle.

Merci pour votre aide,

Benoît

  • #2
Remplacer les lampes par des halogène même soquet ?
Quel est la sections des fils ?
350W en 12V cela fait dans les 30A à cabler avec du 6mm2... peu réaliste

  • #3
Pourquoi ne pas mettre des leds sans transfo ? Interdit ?

J'ai encore des transfo 230-12v pour des halogènes (28 transfos en tout, un par spot led) qui traînent si ça vous intéresse xD

  • #4
ben240374 a dit:
Bonjour à tous,

Je dois remplacer un transformateur 220v-12v qui a rendu l'âme par un nouveau.
Mais je ne trouve rien qui conviendrait.
Je dois installer un transformateur 220v-12V pour alimenter 9 lampes halogène de 35W chacune. Donc au minimum un transfo de 350w.
J'avais fait l'acquisition d'un mais après la 4ème lampes installées, plus rien ne s'allumait.

J'avais anciennement un système DVL où pour chaque lampes, il y avait un petit module et apparemment, cela n'existe plus.

Ce sont 9 lampes qui sont installées dans les montants d'une véranda. Toutes raccordées en parallèle.

Merci pour votre aide,

Benoît
Cliquez pour agrandir...
Une grosse alim de pc :)

  • #5
Wark a dit:
Pourquoi ne pas mettre des leds sans transfo ? Interdit ?

J'ai encore des transfo 230-12v pour des halogènes (28 transfos en tout, un par spot led) qui traînent si ça vous intéresse xD
Cliquez pour agrandir...
C'est pas les mêmes sockets et la protection des câbles 12v et 230v c'est pas la même chose

Par contre tu peux mettre des led 12v et mettre un transfo continu et pas alternatif pour les led. Tu mets des 6w ça vaut les 35w et donc il te faut un transfo 12v min 8A pour avoir de la marge. Ce genre de transfo se trouve bien plus facilement et c'est l'occasion de passer au led ;)

  • #6
belgotux a dit:
C'est pas les mêmes sockets et la protection des câbles 12v et 230v c'est pas la même chose

Par contre tu peux mettre des led 12v et mettre un transfo continu et pas alternatif pour les led. Tu mets des 6w ça vaut les 35w et donc il te faut un transfo 12v min 8A pour avoir de la marge. Ce genre de transfo se trouve bien plus facilement et c'est l'occasion de passer au led ;)
Cliquez pour agrandir...

Mais en général, le transfo est en bout de chaîne, juste avant les spots, non ? Et on a du 1.5 carré quasiment jusqu'au bout ? Ça se faisait vraiment de câbler normalement jusqu'à un gros transfo pour alimenter pleins de points avec un tout petit fil ?

Niveau socket, effectivement, on est sur du gu10 pour le 230v mais on trouve aussi des leds en connecteur 12v. Gu5.3 ?

  • #7
Bonjour,

J'avais ceci :


Un système DVL Regulux où pour chaque lampe, j'avais un petit module complémentaire.
Mais cela ne semble plus exister.

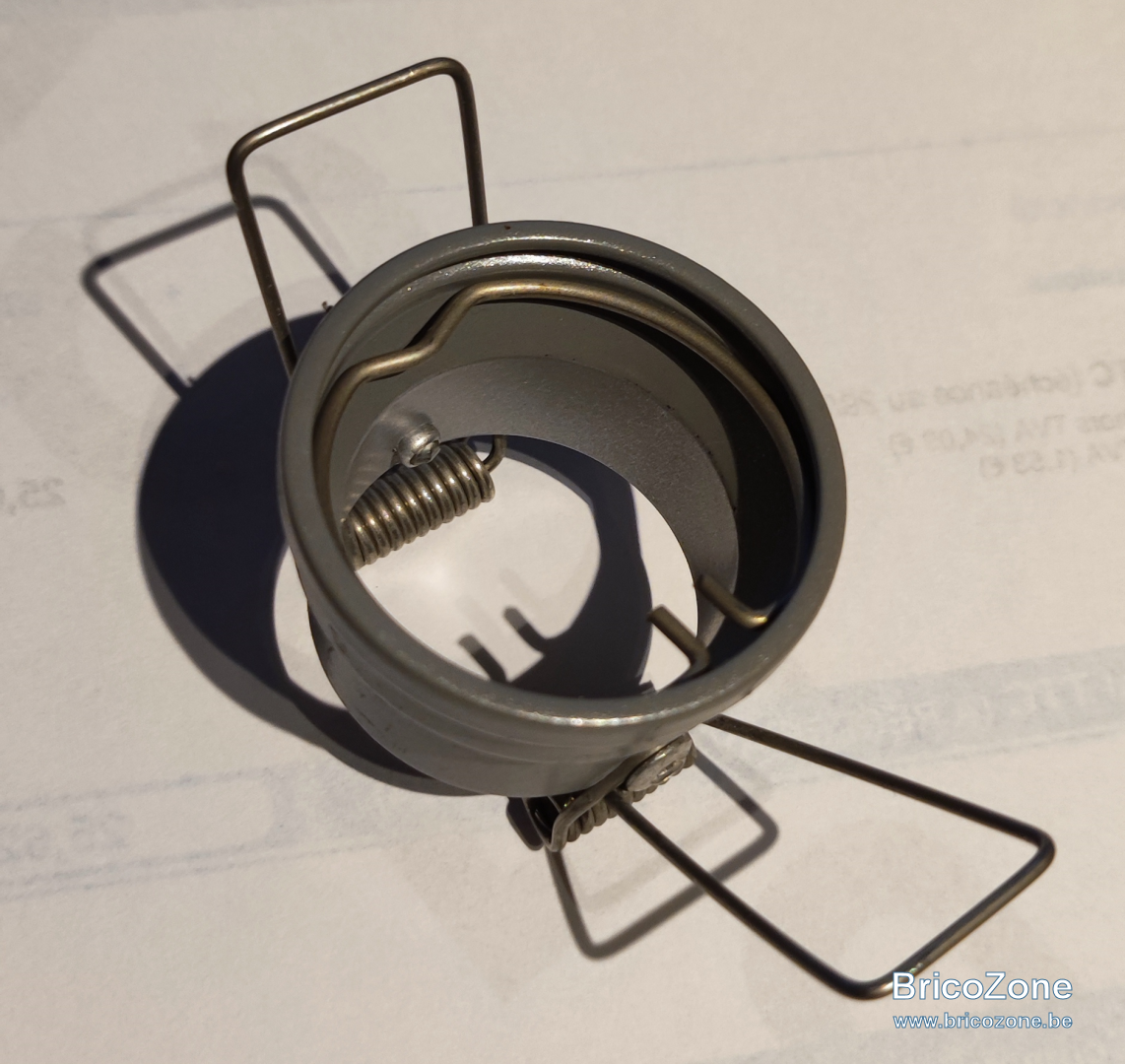

J'ai tenté de trouver des ampoules LED de 5 ou 6W mais aucune ne rentre dans ce soquet:

38mm pour le "trou" et 40 mm extérieur.
Trouve pas de LED qui rentre dedans :-(
Trouve pas un soquet du même style.
Si vous avez une idée pour remplacer le tout par du LED, je suis preneur, suis perdu là.
Les trous dans les montant de la vérandas font 38 mm et les montants max 50/55mm de largeur.

La section des câbles électriques est du 1,5mm.

Merci,
Benoît

  • #8
Une photo de la lampe ancienne et du soquet.

C'était une alimentation série contrôlée en courant.... Donc un transfo classique ne fonctionne pas

Il faut tout recâbler

  • #9
Ce n'est pas le soquet qui est sur la photo, mais l'armature du spot :worried:

  • #10
belgotux a dit:
C'est pas les mêmes sockets et la protection des câbles 12v et 230v c'est pas la même chose

Par contre tu peux mettre des led 12v et mettre un transfo continu et pas alternatif pour les led. Tu mets des 6w ça vaut les 35w et donc il te faut un transfo 12v min 8A pour avoir de la marge. Ce genre de transfo se trouve bien plus facilement et c'est l'occasion de passer au led ;)
Cliquez pour agrandir...

J'aimerais bien passer en LED mais trouve pas de soquet qui rentre dans du 38:sob::sob::sob:

  • #13
Cory a dit:
Ce n'est pas le soquet qui est sur la photo, mais l'armature du spot :worried:
Cliquez pour agrandir...
Ah oui Cory, tu as toujours une bonne vue ;-)
Oui c'est l'armature de spot dont le trou doit faire 38 mm.
Sorry, suis fatigué ;-)

  • #15

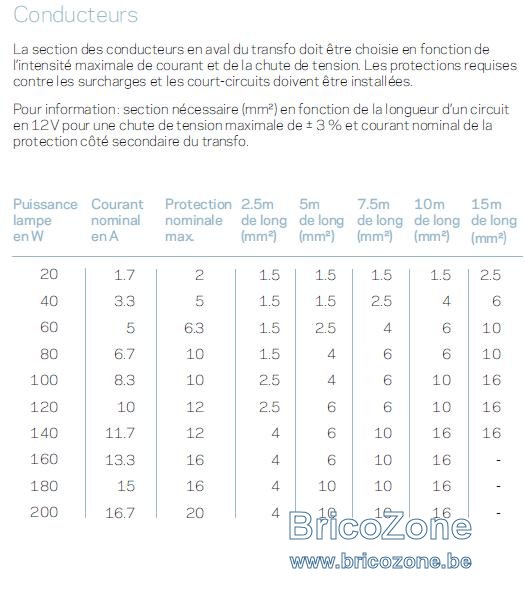

Une indication pour le choix de la section en fonction du nombre de Watts et de la longueur.
Section des conducteurs en 12 Volts.JPG

  • #19
Une photo du soquet ? please...

  • #20
et de la lampe
