Transformateur lampes led

W

Wolfsteph25

• 23 Décembre 2025

• #1

Bonjour. Je rencontre une situation peu agréable au niveau de mon meuble salle de bain qui comprend 2 prises de courant et 3 spots de lumière. Mon ancien transformateur (de plus de 25 ans) a complètement grillé. J'ai mis un nouveau avec des lampes led mais cela ne marche pas.

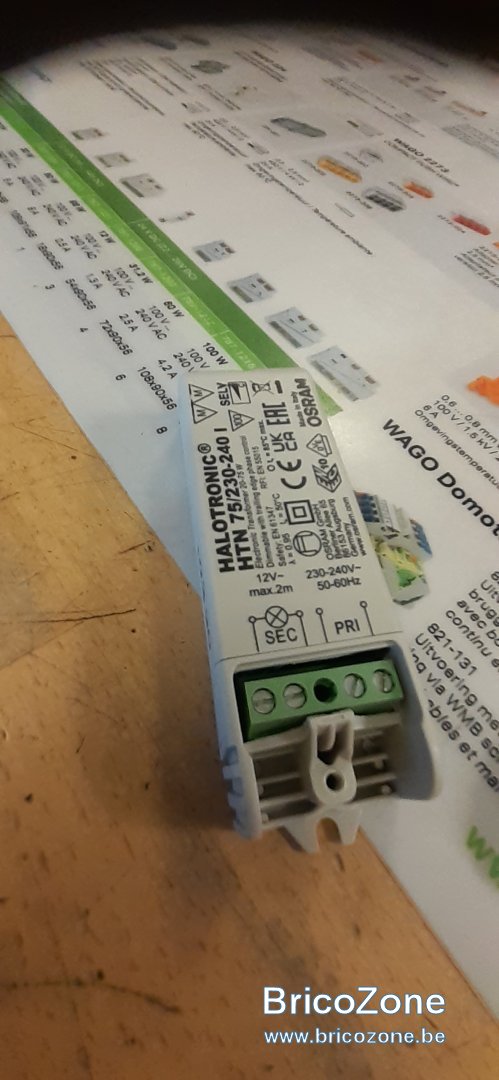

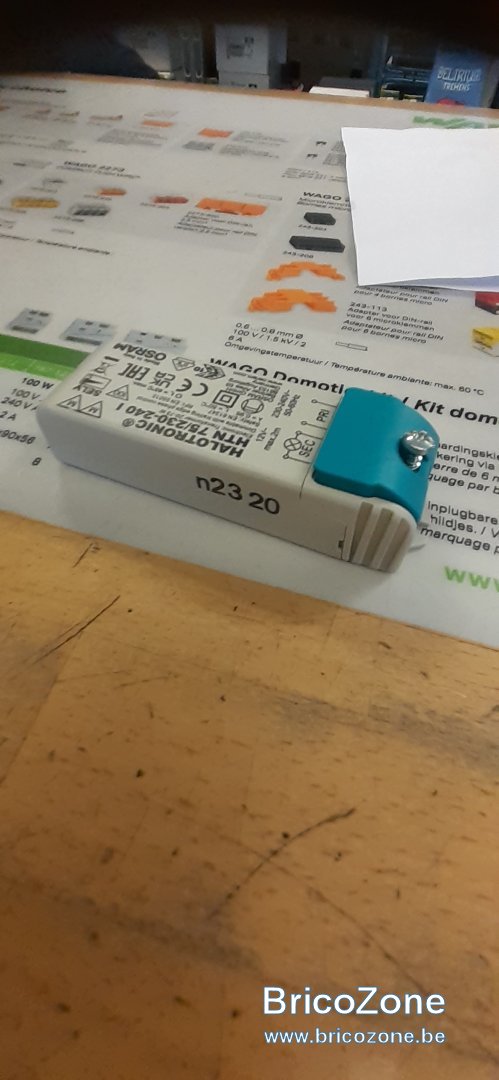

Nouveau transformateur : osram 20w 75 w à priori compatible halogène led. En mettant 3 lampes led de 7w (équivalent 50 w halogène), cela saute. J'ai lu quelque part qu'il fallait prendre la consommation de remplacement ou autre part la consommation réelle pour voir si on est dans la bonne fourchette. A rien n'y comprendre. En mettant 2 lampes, ça saute aussi mais pas tout de suite. Avec 1 lampe, ça tient 25 minutes. La prise de courant fonctionne. Que faire ? Mettre un transformateur valable uniquement pour led ? D'avance, merci.



BG1000

• 23 Décembre 2025

• #2

Une photo de l'etiquette du transfo....



flashman

• 23 Décembre 2025

• #3

C'est quoi qui saute? La sécurité du transfo ? Le disjoncteur ? Le différentiel ?

On s'en tape de l'étiquette du transfo, c'est un 20-75W osram, il n'y a rien de + classique...


C'est la puissance des leds qui compte, donc, 3x7W = 21W. On s'en moque de l'équivalence, ça n'a rien à voir avec la consommation.
Le transfo peut déconner car charge pas assez élevée. C'est classique avec ces transfos et les leds. Vaut mieux un transfo adapté aux leds.

Mais, si c'est le disjoncteur où le différentiel qui saute, le souci est ailleurs... Vérifier les connections et le câblage.



Dernière édition: 24 Décembre 2025

flashman

• 23 Décembre 2025

• #4

J'ai complété ma réponse.



W

Wolfsteph25

• 24 Décembre 2025

• #5

Ce n'est pas le différentiel ou le disjoncteur qui saute mais les lampes qui s'éteignent. C'est bizarre qu'avec une seule lampe, cela fonctionne 25 minutes et qu'avec 3 cela s'éteint tout de suite.



W

Wolfsteph25

• 24 Décembre 2025

• #6

Je me demande si je n'ai pas acheté un transformateur non adapté à ma situation. Sur le site lamp.direct.be, à la description du produit, il est écrit ceci : "Voulez-vous connecter des lampes led à ce transformateur ? Utilisez la puissance de remplacement (= la puissance de la lampe halogène remplacée) pour calculer le nombre minimum et maximum de lampes led qui peuvent être connectées."

Pour d'autres marques, on parle explicitement de puissance réelle.

Je précise également qu'avec une seule lampe, cela fonctionne peu importe le spot utilisé.



W

Wolfsteph25

• 24 Décembre 2025

• #7



BG1000

• 24 Décembre 2025

• #8

https://www.ledvance.com/00_Free_To_Use/asset-334853_590733_EAC_-_HTL_-2B_HTM_-2B_HTN.pdf

https://www.ledvance.com/fr-fr/prof...nes-tres-basse-tension-c7794?productId=136655



BG1000

• 24 Décembre 2025

• #9

Aujourd’hui

Vous avez dit

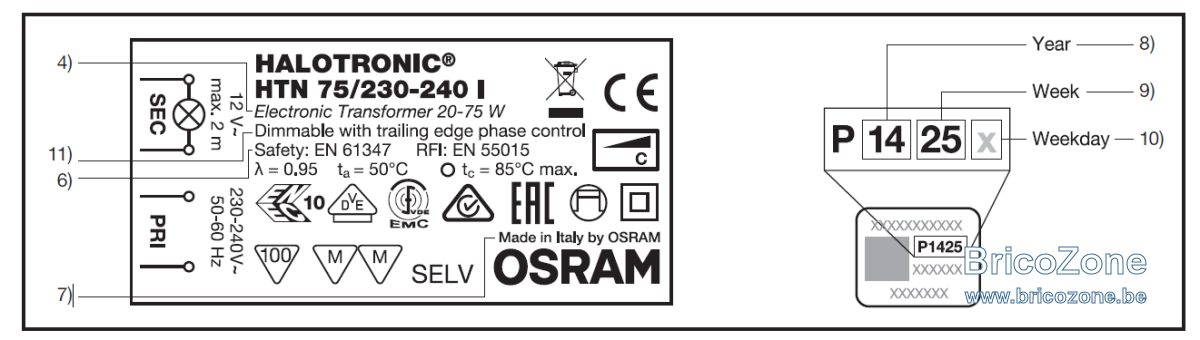

Transfo Halotronic HTN 75/230-240 I Que veut dire le rectangle avec un triangle noir (gradation) et un C le triangle tête en bas avec un 100 le double triangle avec un M
Copilote a dit
Voici la signification des trois symboles que vous avez repérés sur le transformateur électronique OSRAM Halotronic HTN 75/230-240 I :


Triangle noir dans un rectangle avec un "C"

• Signification : Ce symbole indique que le transformateur est dimmable (gradable) avec des gradateurs à coupure de phase descendante (trailing edge).
• Le "C" est une classification selon les normes de compatibilité avec les gradateurs. Il signifie que l'appareil est compatible avec les gradateurs électroniques à coupure de phase descendante (type capacitif).

Triangle tête en bas avec "100"

• Signification : Ce symbole indique que le transformateur est conçu pour fonctionner avec des lampes halogènes basse tension et qu’il respecte les normes de sécurité photobiologique.
• Le chiffre 100 peut faire référence à une température maximale autorisée sur une surface de contact ou à une norme spécifique (à confirmer selon le contexte exact du marquage).

Double triangle avec un "M"

• Signification : Ce symbole est lié à la classe de protection contre les incendies.
• Le double triangle signifie que le produit est conforme aux exigences de sécurité pour montage sur des surfaces normalement inflammables (comme le bois).
• Le "M" est une désignation utilisée dans certains pays européens (notamment l’Allemagne) pour indiquer que le produit peut être monté sur des matériaux inflammables sans risque.

Ces symboles sont utilisés pour garantir la sécurité, la compatibilité avec les systèmes de gradation, et le respect des normes d’installation. Si tu veux, je peux t’aider à identifier des gradateurs compatibles ou à vérifier les conditions d’installation optimales pour ce transfo.

✅ Triangle avec un rond et un check

• Signification : Ce symbole indique que le produit est conforme aux normes de compatibilité électromagnétique (CEM).
• .....

Symbole : cercle + petit rectangle au-dessus + deux barres verticales + retour vers le cercle
Ce symbole représente en fait une lampe ou un appareil pouvant être installé sur des surfaces inflammables, comme :

• bois
• panneaux MDF
• lambris
• meubles

Il signifie que l’échauffement de l’appareil est suffisamment faible pour ne pas présenter de risque d’incendie lorsqu’il est posé sur un matériau combustible.



Vous avez dit
C'est utilisable pour des LED
Copilote a dit
Oui Bernard, mais avec des limites importantes. Ton OSRAM Halotronic HTN 75/230‑240 I n’est pas conçu pour les LED, et son utilisation avec des LED n’est possible que dans des cas très précis.

Voici le point essentiel :

Ce transfo est un transformateur électronique pour halogènes 12 V (20–75 W).
Les LED 12 V n’ont pas du tout le même comportement électrique.


1. Dans 90 % des cas : NON, ce transfo n’est pas utilisable pour des LED
Parce que :

• Il exige une charge minimale de 20 W pour fonctionner correctement. → Or la plupart des LED font 2 à 6 W.
• Il fournit un courant haute fréquence (30–40 kHz) destiné aux halogènes, pas aux LED.
• Il peut provoquer :
  • scintillement
  • clignotement
  • non‑démarrage
  • destruction prématurée des LED

2. Cas où c’est utilisable : uniquement avec des LED “halogen compatible”
Certaines LED 12 V sont marquées :

• “AC 12 V electronic transformer compatible”
• “Halogen transformer compatible”
• “Works with electronic transformers”

Mais même dans ce cas :

• Il faut atteindre la charge minimale de 20 W → donc 4 à 6 LED de 4 W chacune
• Le fonctionnement reste parfois instable

3. La solution recommandée
Pour un résultat propre, fiable et durable :

Remplacer le Halotronic par un driver LED 12 V DC

• Puissance adaptée à la somme des LED
• Pas de charge minimale
• Pas de scintillement
• Compatible avec LED dimmables si nécessaire

Conclusion rapide

• Halotronic HTN 75 → conçu pour halogènes, pas pour LED.
• Utilisable seulement avec des LED spéciales + charge minimale respectée.
• La meilleure solution : driver LED 12 V DC.

Si tu veux, je peux t’aider à choisir un driver LED compatible avec ton installation actuelle (nombre de spots, puissance, câblage).



BG1000

• 24 Décembre 2025

• #10



W

Wolfsteph25

• 24 Décembre 2025

• #11

Que me conseillez-vous d'acheter ?
Chez brico, il y a un transformateur profile micro led 105 fps électronique. 5 55 w.
Sur Amazon, led driver de marque elezenioc 30 w ou 60 w. Tous ces produits sont assez bon marchés mais j'ai pas envie de me tromper à nouveau.



W

Wolfsteph25

• 26 Décembre 2025

• #12

Bonjour, que pensez-vous des spots led avec transformateur intégré ? Quelqu'un a-t-il un retour d'expérience ?
D'avance, merci pour votre aide. J'en ai besoin car je suis le champion du monde des mauvais achats !



W

Wolfsteph25

• 30 Décembre 2025

• #13

J'ai encore un doute. Sur le transformateur osram, il n'y a pas de distinction côté primaire entre neutre et phase. Alors que sur certains drivers led, il y a cette distinction. Pourquoi ?

De plus, j'ai l'impression que mon ancien transformateur était alimenté par 2 fils de phase. Serait-ce possible ? Je vais acheter un multimetre pour en être sûr. Je deviens complètement dingue avec ces spots. Please help ! Help ! Help !



L

Ludovic U

• 30 Décembre 2025

• #14

Côté primaire N/L n'a pas vraiment de phase, surtout qu'en Belgique... on n'a pas vraiment de N partout de toute façon, et l'ordre des phases en tri-230 est plutôt mal documenté.

En triphasé 230, oui il y a deux phases d'environ 130V (entre L et E), c'est normal.

Bref, te prends pas trop la tête, branche le truc, ça ne risque rien sauf si tu échanges le côté primaire et secondaire.



W

Wolfsteph25

• 30 Décembre 2025

• #15

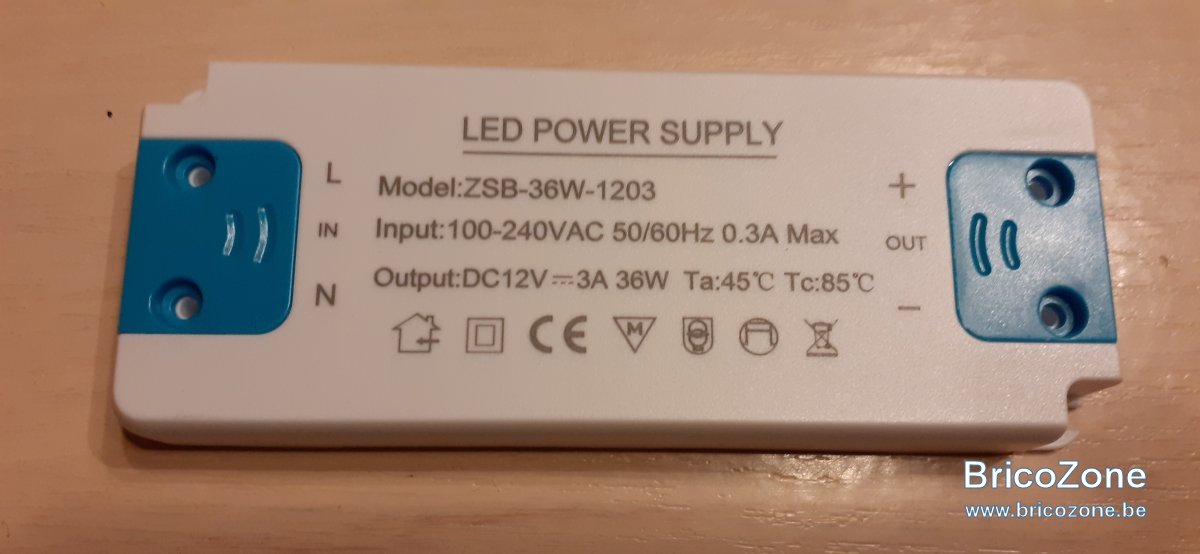

Voici le nouveau transformateur. Pas payé bien cher mais tu es sûr que je peux tenter un branchement sans vérifier s'il y a bien un fil neutre qui arrive sur le côté primaire. Du mur arrive un fil de phase noir et un fil neutre bleu qui partent vers la prise courant. Le fil noir est relié avec un fil bleu avant de plonger dans la prise. Ensuite, les deux fils bleus sont reliés par domino à des fils noirs qui vont au transformateur côté primaire. Le fil de terre du mur est relié par wago avec le fil de terre de la prise.

Merci pour ton aide.



flashman

• 31 Décembre 2025

• #16

Fil bleu sur N
L'autre fil sur L


On s'en tape qu'il y ait un neutre où non. Juste, on met fil bleu sur N.
