Triphasé en 1,5² + question circuit dédié "lave-vaisselle"

Bonjour,

Tout d'abord, un tout grand merci pour ce forum où j'ai déjà pu trouver une quantité incalculable d'informations utiles !

J'en viens à mes questions:

1. Ma femme et moi venons d'acheter une maison construite en 1982. En étudiant le tableau électrique, je remarque que le chauffage électrique (à accumulation) est câblé en 5G1,5 (3 x 400V + N), avec disjoncteurs 10 A. 1 circuit par chauffage.

La puissance de chaque chauffage est de 5kW.

D'un point de vue purement théorique, et si mes calculs sont bons, le câblage est suffisant ( racine(3) * 10 A * 400 V = 6.9 kW > 5kW).

Ma question: selon le RGIE, puis-je avoir une ligne en 5G1,5² pour alimenter un chauffage électrique ? N'y a-t-il pas un diamètre minimal, quelle que soit la puissance des appareils connectés ?

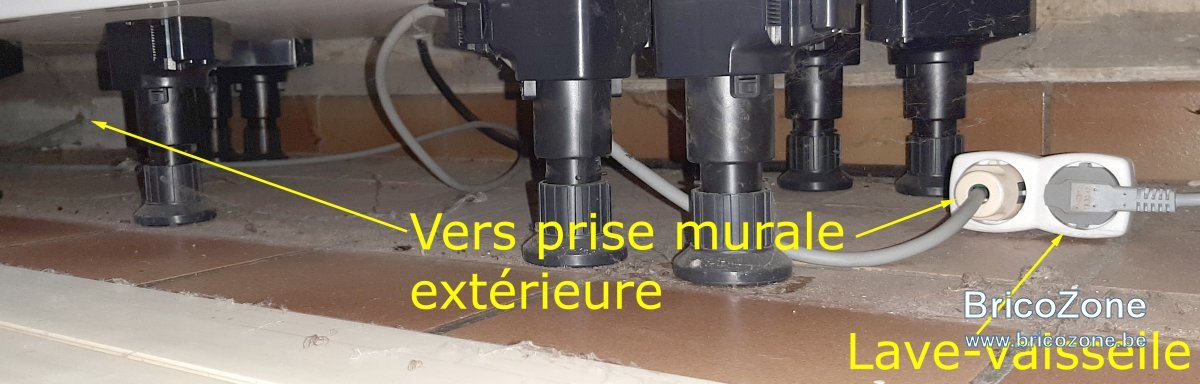

Seconde question. J'ai dans ma cuisine un circuit (normalement...) dédié pour le lave-vaisselle (via une prise murale sous le plan de travail), aux normes (3G2,5² + diff. 30mA). Les anciens propriétaires y ont cependant branché une multiprise. Une de ces prises va au lave-vaisselle, l'autre est utilisée pour alimenter une prise murale extérieure. Autrement dit, ils ont fixé une prise murale extérieure (étanche, cela va de soi), fait un trou dans le mur et ont tirée un câble branché à la multiprise.
Qu'en pensez-vous ? Je suppose que je devrai de toute façon brancher cette prise extérieure sur un autre circuit (afin de ne laisser que le lave-vaisselle sur son circuit dédié). Quant au branchement de la prise extérieure (via un câble souple et une simple prise électrique), est-ce conforme au RGIE ?



Un premier contrôle électrique lors de la vente n'avait pas relevé ces défauts mais il manquait les schémas unifilaires et de positions, ce qui n'aidait pas. Avec ceux-ci, ce type de "problèmes" sautera directement aux yeux... (et puis tant qu'à faire, je tiens à avoir une installation sûre ;-) )

D'avance un tout grand merci pour votre aide !

Merci supertoto pour la réponse. Ca confirme ce que je pensais...

D’un point de vue purement théorique, cette prise extérieur n’existe pas car considérée comme « appareil mobile ». Une fois débranchée elle disparaît et ne doit pas apparaître sur les plans. Cela dit, il est hautement recommandé de la recâbler comme le suggère supertoto et de laisser le circuit lave vaisselle seul

- Pour la prise murale (extérieur) je pense que c'est d'office rejeté .... on ne peux pas fixer des prises un peut partout dans la maison et puis dire : "à mais elle sont pas raccordées" .... déjà il faut que la terre soit raccordée. J'avais une prise dans mon garage avec un câble entre la cette prise et la chaudière pour raccorder un circulateur de planché. Lors du controle elle était pas raccordée -> refusé (j'ai du la raccorder rapidement durant le controle) et cette prise n'était pas sur les plans, je la considérait comme une "allonge" du moteur du circulateur .

- Pour le 5G1,5, ... je pense que cela ne peut servir qu'a un cicuit d'éclairage .... donc refusé aussi !

Hello,
par pitié virez ce multiprise ! en plus ca doit être un brol de GSB. le risque qu'il soit de mauvaise qualité est grand, un mauvais contact, ca chauffe et vous avez un départ de feu lent !

jupiler5 a dit:

....1. Ma femme et moi venons d'acheter une maison construite en 1982. En étudiant le tableau électrique, je remarque que le chauffage électrique (à accumulation) est câblé en 5G1,5 (3 x 400V + N), avec disjoncteurs 10 A. 1 circuit par chauffage.

La puissance de chaque chauffage est de 5kW.

D'un point de vue purement théorique, et si mes calculs sont bons, le câblage est suffisant ( racine(3) * 10 A * 400 V = 6.9 kW > 5kW).

Ma question: selon le RGIE, puis-je avoir une ligne en 5G1,5² pour alimenter un chauffage électrique ? N'y a-t-il pas un diamètre minimal, quelle que soit la puissance des appareils connectés ?.....

Cliquez pour agrandir...

Pour ce point la voir si dans de vieux RGIE datant des années 80 il n'y avait pas quelque chose sur du chauffage, mais sans garantie

On est sur des appareils fixes, avec une section adaptée au courant d'utilisation et de protection


BG

Pour moi tout ce qui n'est pas éclairage c'est du 2,5².

Merci pour toutes vos réponses. Il n'y a plus qu'à...

Il y a bien un compteur exclusif nuit, voir un bi-horaire pour le chauffage par accumulation ?

BG

Tout à fait. Exclusif nuit.
