Trouver un défaut d'isolement

G

goldo2

• 9 Août 2017

• #1

Bonjour.

Comment procéder et avec quel matériel trouver un défaut d'isolement ?

Ou en tous cas, localiser le circuit sur lequel il se trouve ?

Je pense que pour un appareil déterminé on mesure la résistance entre la phase et la terre qui devrait être infinie sans défaut d'isolement.

Merci.



Cory

• 9 Août 2017

• #2

Bonjour,
Comment procéder et avec quel matériel trouver un défaut d'isolement ?
Normalement avec un appareil dédié, un mégohmmètre.

Ou en tous cas, localiser le circuit sur lequel il se trouve ?
S'il s'agit d'une perte j'ai deux méthode à vous proposer.
Voir sur https://drive.google.com/file/d/0B5...mI3NjA4ODZm/view?usp=sharing&authkey=CLiWp7UB
Une autre méthode avec une pince ampèremétrique voir ci-dessous.

Je pense que pour un appareil déterminé on mesure la résistance entre la phase et la terre qui devrait être infinie sans défaut d'isolement.

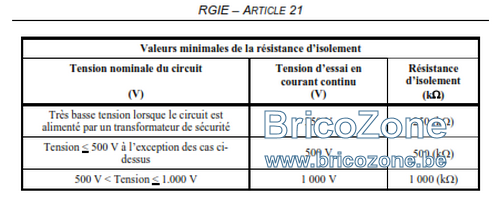

Non dans ce cas un multimètre n'est d'aucune utilité, un mégohmmètre mesure avec une tension de 500V.



G

goldo2

• 9 Août 2017

• #3

Merci.

Dans mon cas le différentiel ne saute pas. Il s'agit d'un défaut d'isolement mesurée par le contrôleur qui avait fait un rapport pour le vendeur de la maison.

J'ai fait venir un électricien pour remettre aux normes.

Un électricien ayant pignon sur rue, avec TVA, etc. mais je me suis fait "niquer" : il n'avait pas le matériel pour détecter le défaut d'isolement !

Il a installer des piquets de terre en plus car j'avais trop de résistance à la terre. Il m'a dit que mes 2 tableaux devait être reliées sur un seul bornier de terre et que cela expliquait * très probablement * le défaut d'isolement mais qu'il fallait repasser un contrôle pour savoir...

Ce qui ne me semble pas logique : je ne vois pas en quoi le fait de relier les deux tableaux sur un seul bornier de terre, d'ajouter 2 piquet de terre et de mettre des liaisons équipotentielles principales va résoudre un défait d'isolement, mais je peux me tromper.

Il devait revenir avec un appareil de mesure, mais je n'ai jamais rien vu.



Cory

• 9 Août 2017

• #4

En effet il ne peut y avoir qu'une seule terre par immeuble.
Donc il a raison de dire de relier les terres ensembles et en effet il pourrait y avoir des défauts de mesures.
De plus aviez-vous tout déconnecté lors de la mesure de l'isolement ? il peut y avoir des retours via un appareil, machine ou dispositif d'antiparasitage.



G

goldo2

• 9 Août 2017

• #5

Vous me rassurez.

Je n'étais pas là lors du contrôle, c'était avant la vente.

Pour la pince ampèremétrique, j'en vois à tous les prix... de 12 € à 500 €... que me faut-il pour faire mon test ?

Merci.



Cory

• 9 Août 2017

• #6

Le haut de gamme est inutile et pour 12€ vous ne risquez pas grand chose.



G

goldo2

• 10 Août 2017

• #7

Cette pince conviendrait-elle ?

http://www.profile.eu/fr/catégories...719/1518/5412748640755/pince-testeur-digital/

on la trouve au brico mais on ne dit pas qu'il s'agit d'un ampéremètre... on dit juste "pince testeur digital"...



Cory

• 10 Août 2017

• #8

Il faudrait connaitre ses caractéristiques.



G

goldo2

• 10 Août 2017

• #9

Ils ne disent rien.

Et celle-ci ?

http://www.lightinthebox.com/fr/ms2...lm8zlu8j7c5KsrodzqvbgSZLpCZ--WVkaAmXFEALw_wcB



Cory

• 10 Août 2017

• #10

Cet appareil devrait déjà vous donner de bonnes indications.



flashman

• 10 Août 2017

• #11

Celle du brico convient aussi.



Cory

• 10 Août 2017

• #12

Ce qui compte est l'échelle de mesure la plus petite possible.
Celle du brico n'est pas visible sur la photo tandis que le deuxième appareil descend à 20A~
Plus bas serait encore mieux.



Cory

• 11 Août 2017

• #13

Bonjour,
S'il y aurait une différence de mesure en courant domestique elle serait vraiment très faible.
Par contre la sécurité d'usage et la fiabilité à long terme serait tout à l'avantage de Fluke.
D’ailleurs la plupart des appareils Fluke ont une garantie à vie.
Il faut aussi voir l'usage, si utilisation profetionelle régulière pour ne pas dire journalière alors Fluke sans aucunes hésitation.
Par contre si c'est pour un usage ponctuel un appareil de bas prix suffit.
Mais attention, bien choisir l'appareil, basse impédance pour les courants domestique et haute impédance pour les courants en électronique principalement pour les multimètres.



Cory

• 11 Août 2017

• #14

Le lien ne donne rien d'intéressant



Cory

• 11 Août 2017

• #15

Bien sûr ça ne vaut pas Fluke mais ça vous donnera de bonnes indications.



G

goldo2

• 11 Août 2017

• #16

En fait, pourquoi faut il shunter le différentiel
?



Cory

• 11 Août 2017

• #17

Simplement parce que en faisant le test on risque de faire déclencher le différentiel.
Ce qui causerait le TEST.
