Tube neon ==> LED schéma.

nico253 · 13 Mars 2020

Bonjour, j'ai acheté 2 tubes néons pour remplacer un double néon par deux leds.
Je désire tirer le ballast, mais les schémas semble assez différents d'un tube à l'autre.

Soit les phases d'un côté, soit une de chaque ... soit le schéma de mon tube LED que voici ci-dessous.

Sur le simple, il semble que les phases soient de chaque côté. mais que représente le rectangle avec ses diagonales?
Dois-je couper les fils ou les relier par sucre(si les deux bornes de chaque côtés sont reliées, je vais faire boum

) ?

Et pourquoi j'ai un strater avec mon néon LED? Quand j'ouvre ma carcasse (supposons un seul néon), j'ai deux fils de chaque côté. Je pensais qu'il fallait juste en mettre un de chaque aux phases et op ..

Merci de votre aide

Cory · 13 Mars 2020

Bonjour,
A part que vous comparez le schéma pour 1 tube et celui pour 2 tubes ils sont identique.
Le rectangle barré est le starter.

nico253 · 13 Mars 2020

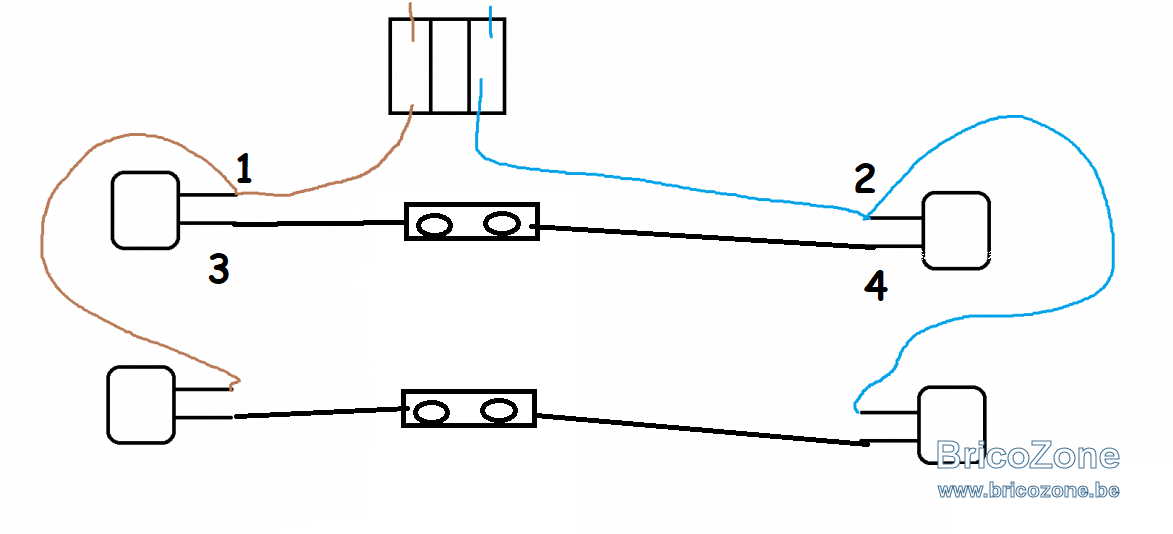

Donc, tout ce que j'ai à faire, c'est ça?

Comment savoir quelle broche est reliée au starter? Sur mon plan, j'ai mis un fil noir, mais je ne sais pas si on voit les deux fils ou si un des deux est directement relié au starter (je ne suis pas chez moi pour vérifier).

De plus, les tubes sont en série? Je pensais qu'ils étaient en parallèle moi.

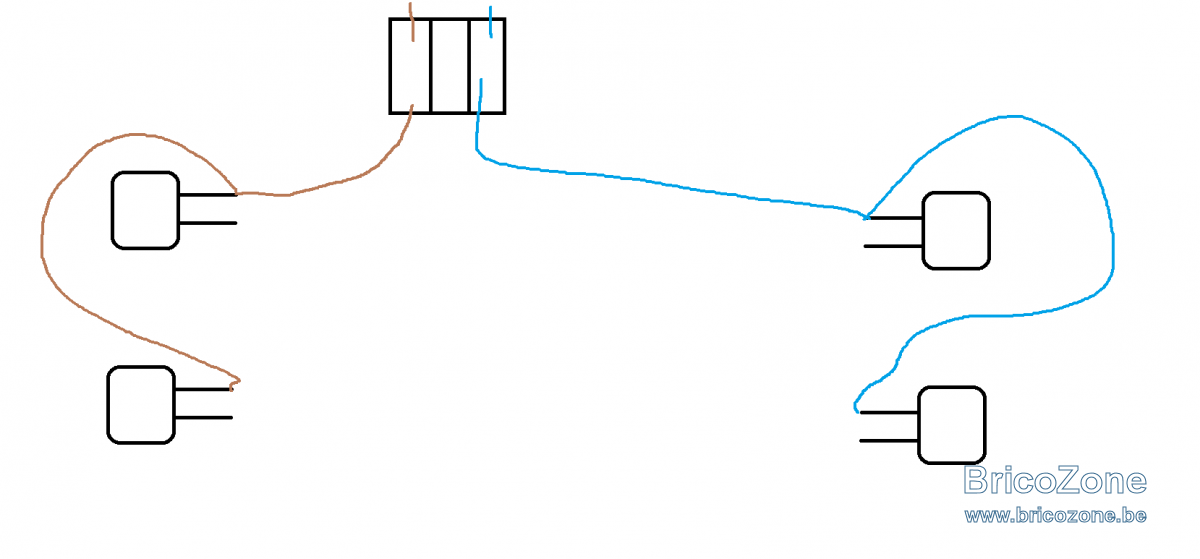

Je pensais que c'était juste un truc ainsi moi :

Merci de votre aide

Cory · 13 Mars 2020

Vous remplacez les tubes et starters, il n'est pas dit de refaire le câblage.
Marque et type de tube led ?

BG1000 · 13 Mars 2020

Dans un tl a led, d'un coté les deux phases d'alimentation de l'autre un court circuit entre les deux pin.
Donc dans le schéma du bas il aut un file entre les pin libre.

BG

nico253 · 13 Mars 2020

Cory a dit:
Vous remplacez les tubes et starters, il n'est pas dit de refaire le câblage.
Marque et type de tube led ?

Disons que le système ne fonctionne plus (plus aucun des deux néons, ni avec des nouveaux ...) j'en conclu que le ballast est mort. Autant le tirer non? De plus, il continue à consommer parait-il.

Merci de votre réponse

Cory · 13 Mars 2020

Premier essai à faire, supprimer le ballast.

nico253 · 13 Mars 2020

Cory a dit:
Premier essai à faire, supprimer le ballast.

Sur base du montage actuel?
Si je me souviens bien, j'ai 2 fils qui arrivent et 4 ou 6 qui ressortent, j'en fais quoi?

nico253 · 13 Mars 2020

BG1000 a dit:
Dans un tl a led, d'un coté les deux phases d'alimentation de l'autre un court circuit entre les deux pin.
Donc dans le schéma du bas il aut un file entre les pin libre.

BG

Dans ce cas, pourquoi ne pas juste pouvoir raccorder les deux phases directement à gauche et ne rien faire à droite? Mais ça veut dire que si on met le néon dans le mauvais sens, on court circuite les deux phases non?

Et puis-je les mettre en parallèle alors que sur le plan, visiblement, c'est en série? Pas de problème de tension : 2 série et normal en // ?
Après je me dis que si ya deux starters avec, c'est que les néons en ont surement besoin

nico253 · 13 Mars 2020

Super toto :
Je suppose que par pin 1 et 2 on parle de pins opposés? (un a droite et un à gauche).

J'irai prendre une photo demain pour visualiser le montage.
Si je me souviens bien, il y a deux tubes et un ballast

Oui, je comprends bien le problème du sens pour l'alimentation du même côté

.

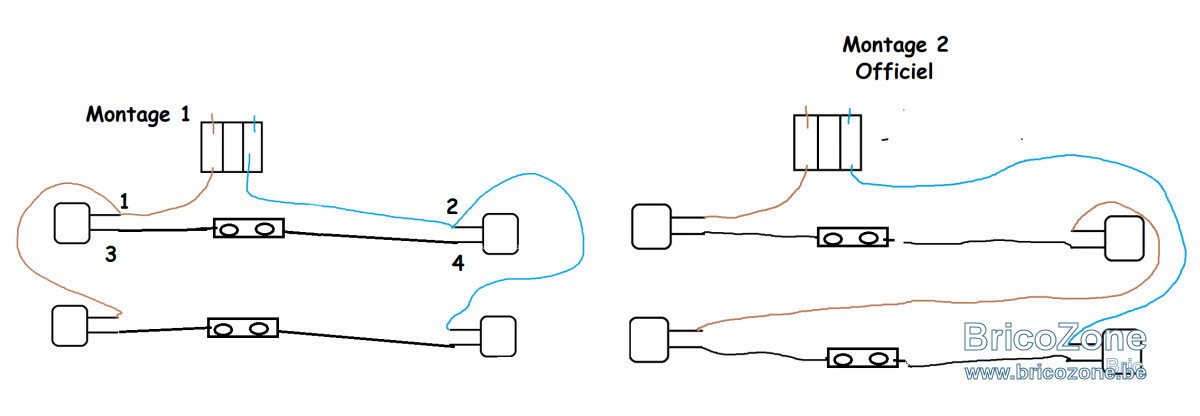

En gros j'aurai, si j'ai bien compris :

Si c'est bien ça, mon problème c'est toujours le mode parallèle. Sur le schéma du tube (dans le livre officiel, voir en haut), la sortie du n°1 est relié à l'entrée du n°2 (donc série). ce qui implique, si je me souviens une tension de 230 : 2 pour chaque tube.
Or, en parallèle, la tension sera de 230 pour chaque tube. Pas de souci à ce niveau là?
En gros :

Merci en tout cas de vos réponses et de votre aide.

nico253 · 14 Mars 2020

Effectivement, ça doit être un ballast électronique. J'ai confondu, excusez-moi.

Visiblement, il y a deja un repiquage de fait au niveau des deux néons.

J'ai essayé en mettant simplement les deux nouveaux tubes (comme c'est prévu à la base

), mais rien. Je suppose que le ballast a rendu l'âme.

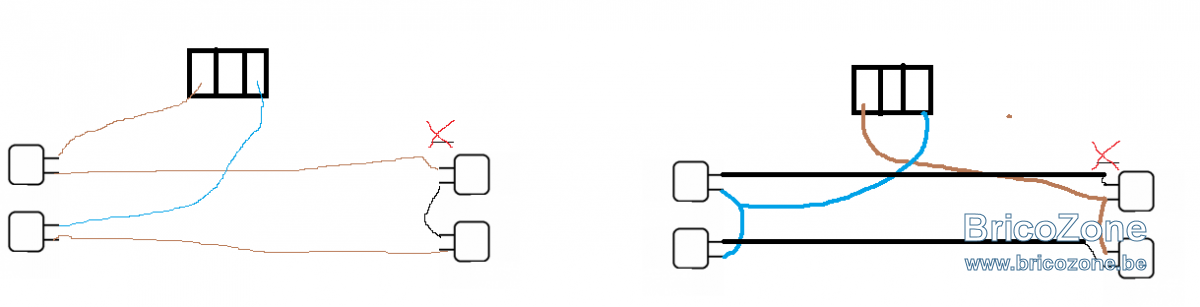

Donc, vu le branchement, soit je profite du pont pour refaire du série (et donc couper un des deux fils restant (le bon) au niveau du support qui a trois fils:

et brancher la sortie d'un sur l'entrée de l'autre.
Soit j'utilise ce pont pour faire du // et mettre l'arrivée de courant sur les deux tubes du même côté et profiter du pont pour faire le repiquage.
Où je vire ce pont et je refais moi même en sucre ... bref, dans ma tête, ça se résumé à ça si j'ai bien compris.

Merci de votre aide.

nico253 · 14 Mars 2020

supertoto a dit:
je suppose que les rectangles avec deux rond ce sont des raccords de lustres ( sucres ) ?

Une photo de l'armature ouverte aiderais, je n'ai jamais vu de 120 cm en montage duo.

oui, ce sont des sucres

Je n'ai plus rien pour dessiner de l'électrique ..

nico253 · 14 Mars 2020

supertoto a dit:
il faut des tubes leds spéciaux pour ballast électroniques, ou alors refaire le câblage ( plus simple et moins coûteux ) vos tubes fournis avec le sarter "spécial" sont prévu pour des TL avec ballast classique.

Donc je vire tout et je refais le cablage

, il y en a pas pour longtemps.
Mais reste à savoir, série ou parallèle? mes montages sur le dessin sont bons?

nico253 · 14 Mars 2020

Va pour ça alors

Je ferai ça demain.
Si je ne viens plus poster de message, c'est que j'ai fait une .... erreur ...

.
ça m'intrigue quand même, que se passerait-il en série? Moins de lumière? Moins de consommation?

nico253 · 14 Mars 2020

supertoto a dit:
J'en sais rien, et ça ne me viendrais même pas a l'idée d'essayer.

A vrai dire, moi non plus. Mais pourtant, quand je regarde le plan fourni avec les tubes, il me semble être en série :/

nico253 · 15 Mars 2020

Voilà, ça marche

Par contre, j'ai cassé une attaque blanche (cylindre avec deux hélices) pour fixer la partie amovible de la partie fixe, celle ou faut faire un demi tour pour fixer les deux parties ... (pourtant, j'y ai été doucement...) possible d'en racheter à part ou pas?
En attendant, ça tiendra avec un ficelle à l'intérieur, ça se voit pas

Merci de votre aide en tout cas, maintenant je sais comment faire et je vais pouvoir changer les autres

Je penserai quand même à racheter du petit câble pour prolonger certains fils ... le sucre de base n'aime déjà pas le repiquage, alors si on rerajoute un fil de 2,5 ... x)

nico253 · 15 Mars 2020

supertoto a dit:
C'est le cablage des anciens tubes TL clasiques, on mettais un seul balast 36 watt pour deux tubes 18 watts par exemple.

Ce genre de montage étais uniquement économique et n'as plus aucunes raisons d’être.

Ha ok

Merci de l'info.

Piku · 19 Octobre 2022

supertoto a dit:
il faut des tubes leds spéciaux pour ballast électroniques, ou alors refaire le câblage ( plus simple et moins coûteux ) vos tubes fournis avec le sarter "spécial" sont prévu pour des TL avec ballast classique.

Je vous ai donné le schéma de câblage ( les texte de câblage plutôt car j'avais la flemme de dessiner )

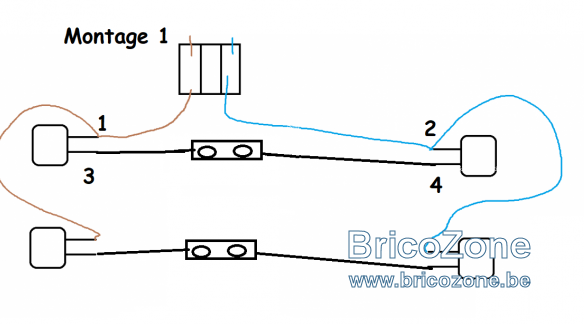

Le montage numéro 1 du post 11

Bonjour Supertoto, je me prépare à faire la même opération et je me réfère au schéma 1 du post 11 (pour un tube simple). Comment peut-on identifier les points 3 et 4 ? Est-ce que 2 et 4 sont interchangeables ? Merci pour cette précision.

flashman · 19 Octobre 2022

Il faut se référer au schéma fourni avec le tube, sûrement pas n'importe quel schéma trouvé ici... Il y a plusieurs types de tubes leds, et, ce montage n'est clairement pas le plus fréquent.

En général, c'est juste phase-neutre de chaque côté.
