@Patrick1957
Hello,
Voici la théorie, puis la pratique.
On ne peut pas piloter une Led directement en utilisant le corps humain comme résistance. Mais c'est très facile à faire quand même, et voici comment.
L'idée est d'utiliser un transistor pour piloter notre circuit : une variation d'intensité sur un faible courant permettra de faire un contact franc pour allumer une Led. Je fais ici un montage simple pour expliquer le principe. Il suffit pour ton jeu de dupliquer/adapter.
On va faire les calculs pour une alimentation avec une pile de 9V et une Led rouge classique.
1) La Led:
Une Led classique peut s'alimenter avec une tension allant de 4,5 à 12 V, donc pas de problème. Il faut en revanche limiter le courant qui passe par celle-ci. Une Led fonctionnera bien avec un courant allant de 10 à 30 mA. On prendra 15 mA ici. Une Led rouge a typiquement une tension aux bornes de 1,6 à 1,9V, on prendra 1,9V pour les calculs.
Pour limiter le courant, on utilise une simple résistance, que l'on calcule comme ceci, avec la bonne vieille loi d'Ohm qui dit que U = R.I.
On veut I = 15 mA (soit 0,015 A), et donc R = (9-1.9) / 0.015 = 7.1 / 0.015 = 470 Ohm. En pratique, on pourra choisir n'importe quelle valeur entre 400 et 500 Ohms, selon ce qu'on a sous la main. (Moi j'ai pris 2 x 220 Ohms en série = 440 Ohms).
2) On a donc établi que la charge de notre circuit derrière le transistor serait de 15 mA. Ceci nous permet de calculer la valeur du courant à appliquer sur la base de transistor pour le saturer totalement et assurer le passage du courant dans la Led.
Le calcul théorique se fait simplement, Ibsat = charge/Gain; le transistor que nous allons utiliser (un classique PN2222) a un gain de 100 à 300. En pratique ici et comme on travaille avec de tout petits courants/tension, on peut prendre une valeur de gain de 50, certains disent même 10, sous conditions qui sont réunies ici. On va donc prendre 10.
IbSat = 0,015 / 10 = 0,0015A = 1,5 mA.
3) calculons maintenant la résistance à placer à la base.
Sachant qu'on est alimenté en 9V et que le transistor lui même "prend" 0,7V, on a:
(9-0,7) = R * 0.0015, soit R = 8,3 / 0.0015 = 5533 Ohms, disons 5000.
Cette valeur est la valeur importante pour la suite, car elle doit être consistuée de l'addition d'une résistance fixe ET de la résistance du corps humain.
La résistance du corps humain varie de 500 Ohms à 3000 Ohms, et c'est très variable : d'un individu à l'autre, de l'humidité ambiante, etc.
A ce stade, la seule solution est de faire des essais. On va donc considérer que la résistance du corps humain est 3000 ohms. Il nous faut donc une résistance totale de 5000 ohms, et donc :
Rtotal = 5000
Rcorps = 3000
Rfixe = 5000-3000= 2000 ohms.
On a donc maintenant tout ce qu'il nous faut:
- Une pile de 9V
- Un transistor PN2222
- 1 résistance 440 Ohms (ou 470, ou n'importe quoi entre 400 et 500)
- 1 résistance de 2 Kilo ohms
- Une Led rouge 5mm standard

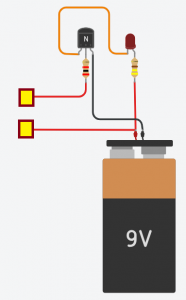

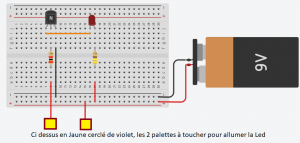

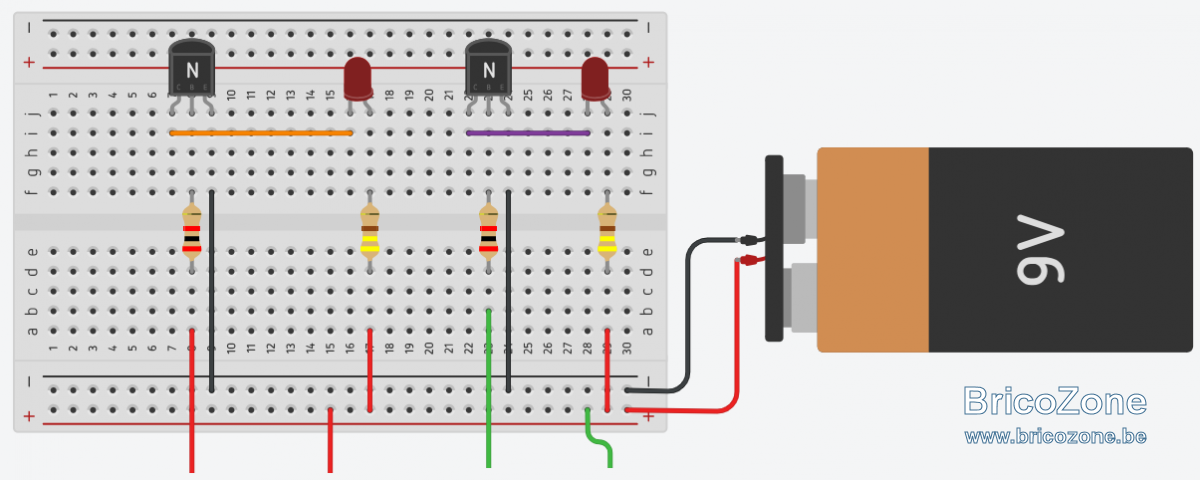

Voici le montage sur une breadboard et "pattes en l'air" (images cliquables)

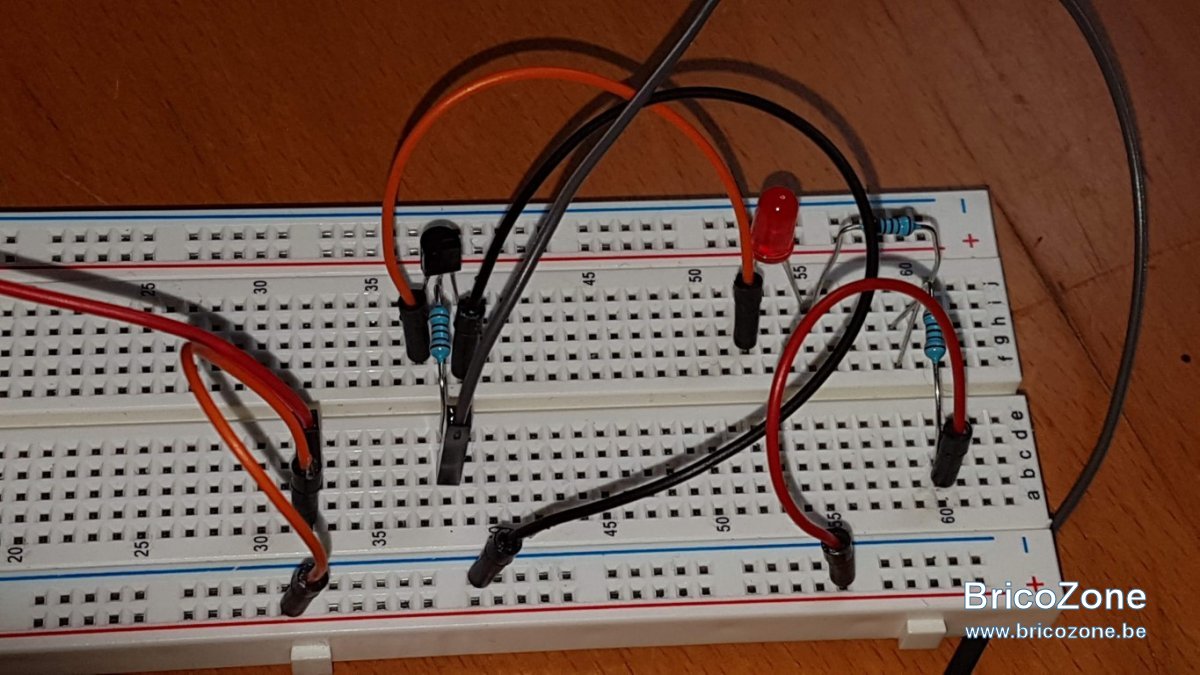

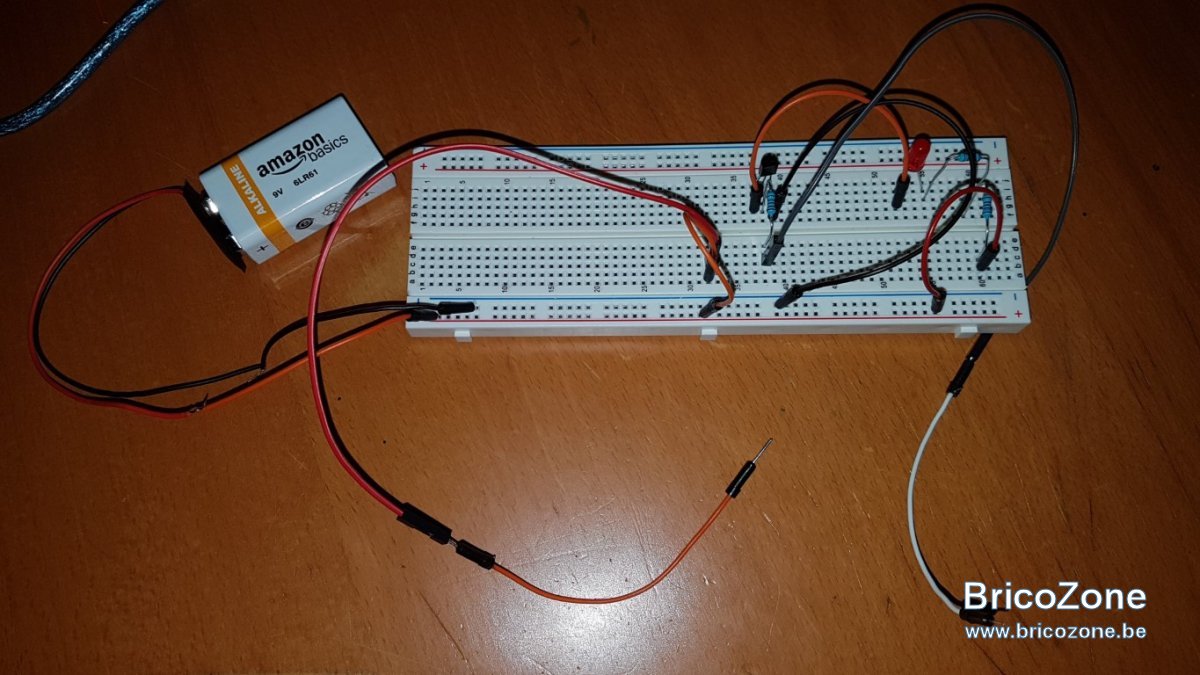

Voici le montage "en vrai" (sur une breadboard) :
Et bien sur une petite vidéo pour montrer que tout ça fonctionne fort bien
https://photos.google.com/share/AF1...?key=U2wyMUl6cHl3VTVVZmdSWWVKWU10aVZ4MTJtY0xR
Côut de l'ensemble : moins de 1 euro (50 centimes pour le transistor, quelques cents pour les résistances, quelques cents pour la led).
Enjoy
