Aide pour un circuit simple en 9V pour un jeu d'enfant

  • #1
Bonjour,
Je voudrais, pour un jeu faire le raccordement suivant:
Dans une boite fermée (après raccordement) on a à gauche 25 vis numérotées et à droite 8 vis NON numérotées dont les têtes sont visibles bien sur; je voudrais à l'aide d'une pile 9V (qui ne reste pas sur place) faire en sorte que si on touche avec fil un volant (restant sur place) qu'une mini lampe (ou un buzzer) soit alimentée si et seulement si lune des bornes "1" de gauche est en contact avec une et rien qu'une des bornes de droite.Ensuite on change pour l'emplacement 2 de la pile , et là c'est la borne 4 de gauche qui doit correspondre à la 4 de droite. A chaque fois que c'est bon , on note le n° de gauche qui a permis que ça sonne.
La personne passe donc toutes les bornes en revue et c'est ok si ça sonne (ou s'allume).
Mon souci est que je ne veux pas mettre ça en série sans quoi plusieurs vis de gauche feront passer le courant à droite.

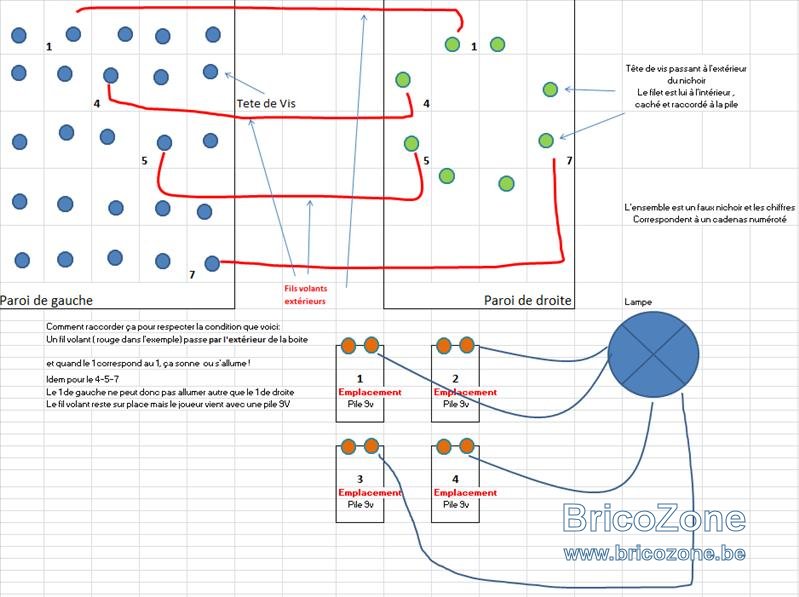

Il me semble donc qu'il me faudrait 4 circuits (j'ai prévue 4 emplacements pour faire contact avec la pile). Voir schéma basique an image.
Est il possible de n'avoir qu'une lampe pour les 4 circuits ? Ou bien je dois mettre 4 lampes 9V ?
Merci de votre aide !
P.


  • #2
Bonjour,
Simple, vos raccordement en rouge sur votre schéma doivent être réalisés et caché dans le boitier.

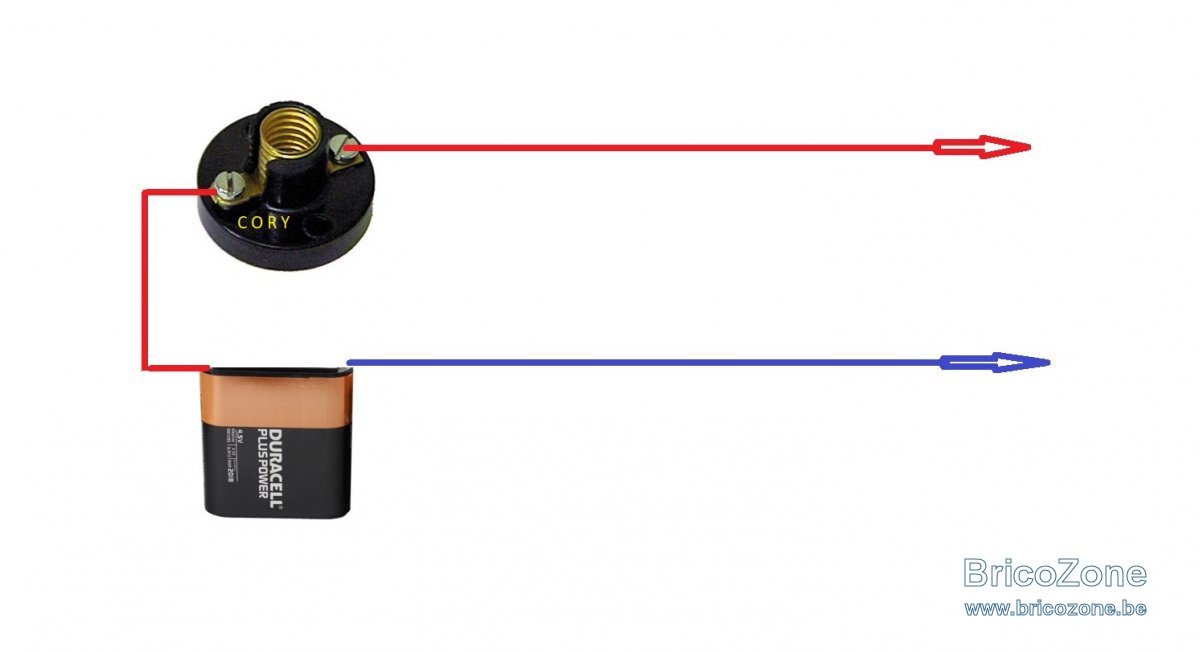

Vous réalisez le circuit ci-dessous et lorsque le circuit est fermé l'ampoule (qui manque, ici, dans le socket :confused:) s'allume lorsque le circuit est correctement fermé.
La pile peut, elle aussi, être cachée dans le boitier et le socket fixé sur celui-ci.

  • #3
Bonjour,

oui j'ai bien essayé ça mais

1) la pile ne reste pas sur place, elle est "connectée" juste le moment du jeu :) en touchant 2 vis qui conduisent le jus.
2) comme indiqué, la (les ) lampe(s) (si une seule suffit ?) ne doit s'allumer qu' avec un seul circuit et donc en ne reliant (avec un fil "volant" de la 1 borne à gauche et une à droite. Le truc est de faire chercher quelle borne à gauche est raccordée à quelle borne à droite uniquement avec une lampe témoin ou buzzer. On a donc 25 essais potentiels de la borne 1 gauche vers les 8 à droite, puis 25 de la borne 2 gauche aux 8 de droite.

Si mon "moins" de la pile (pile qui est amenée par le joueur à l'extérieur, pas dans la boite) va de la borne pile 1 à la 2 3,4 et puis à la lampe, j'ai une phase moins à ma lampe , ok
Si mon "plus" de la pile va en interne (masqué donc) à gauche à la borne 1 et de là , à lampe , elle l'allume dès que l'on mets le fil volant MAIS ça s'allumera aussi je touche "1" à gauche et n'importe quel "moins" à droite puisque en série...
Les fils rouge sur le dessin sont des fils VOLANTS qui eux resteront sur place et attachés à la boite; le joueur ne vient qu'avec une pile 9V.
Je veux donc faire 4 circuits mais avec une seule lampe, c'est là que ça se complique :)

Dernière édition:
  • #4
Vous ne comprenez pas un circuit si simple.
En interne vous reliez les bornes qui doivent faire allumer la lampe.
Comme sur votre schéma vous reliez 1 à gauche et 1 à droite, 2 à gauche et 2 à droite, ...
En touchant donc le fil bleu (par exemple) sur le 1 à gauche et le fil rouge (par exemple) sur le 1 à droite la lampe s'allumera.
Et donc ne s'allumera que sur un seul circuit.

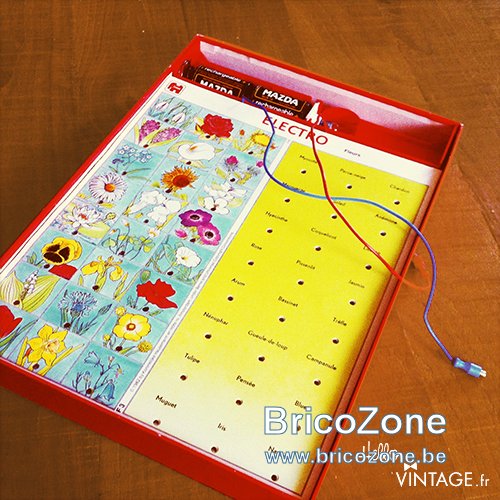

C'est ainsi que sont câblé les jeux "électro" des enfants.

  • #6
Merci hql161 je ne me souvenait plus avoir déjà décrit le montage.
Pffff, maudite mémoire :sob:

  • #7
et l'ampoule y etais cette fois-là :p

  • #8
mouai ça vas faut pas en rajouter quand même : unamused:: unamused:: unamused:

  • #9
Ha le fameux électro, oui je pense que ça devrait aller comme ça, je vais voir le lien donné par hql161
Merci à vous !
P.

  • #10
hello
le hic, c'est que si tu "laisse" les branchements cachés, tels quels, les enfants auront vite fait de "mémoriser" les bonnes combinaisons, sauf si ce sont chaque fois d'autres "participants"
comme "testeur" mobile, tu peux facilement utiliser une lampe de poche, à laquelle tu raccorde un fil "test" de part et d'autre de l'interrupteur

  • #11
Hello,

Oui bonne remarque, mais ce seront toujours des personnes différentes , donc pas de souci.
Mon simple problème est réglé :)
Merci à vous
P.
