Installer un extracteur d'air wc

P

Patvdb

• 2 Décembre 2025

• #1

Bonjour,

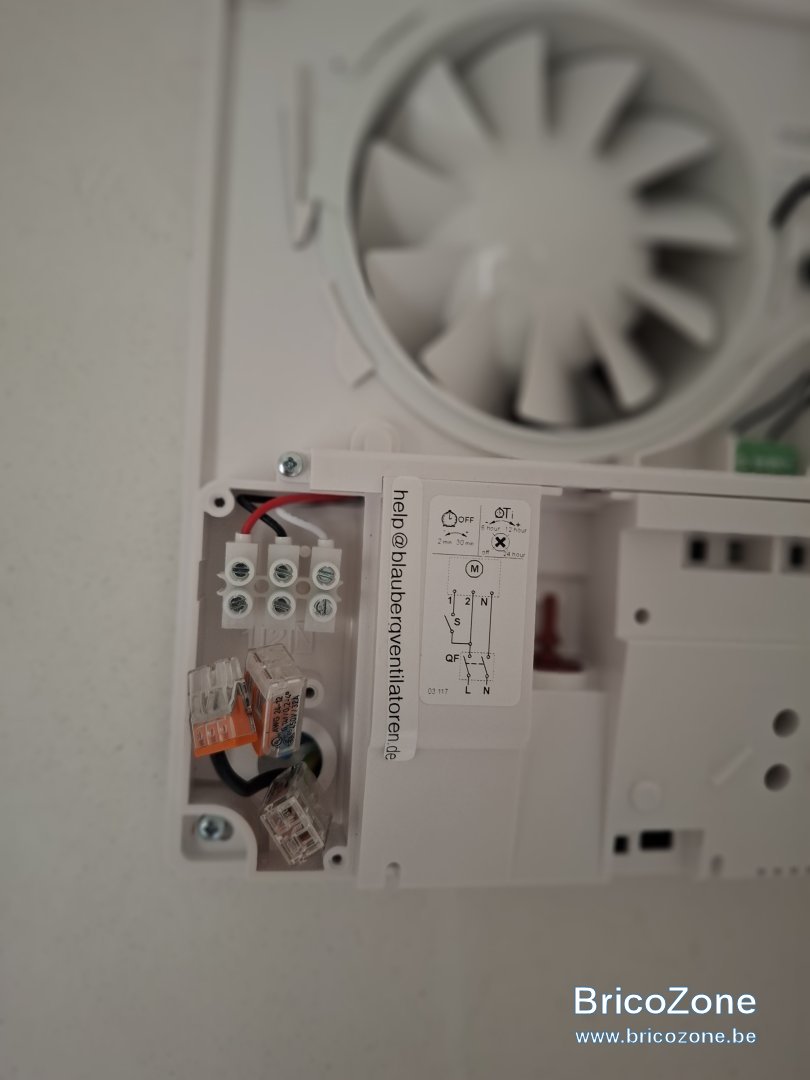

Dans une maison de 1975, avec des cables électriques où les couleurs ne sont pas vraiment aux normes, j'ai un interrupteur double pour allumer la lumière et un extracteur d'air. Je veux mettre un nouvel extracteur d'air (1ère photo). J'ai un cable noir, bleu, vert/jaune qui sortent du mur. Que dois je utiliser comme cable pour connecter à l'extracteur en sachant que sur l'extracteur il y a un sucre avec cable rouge noir blanc (voir photo 1).

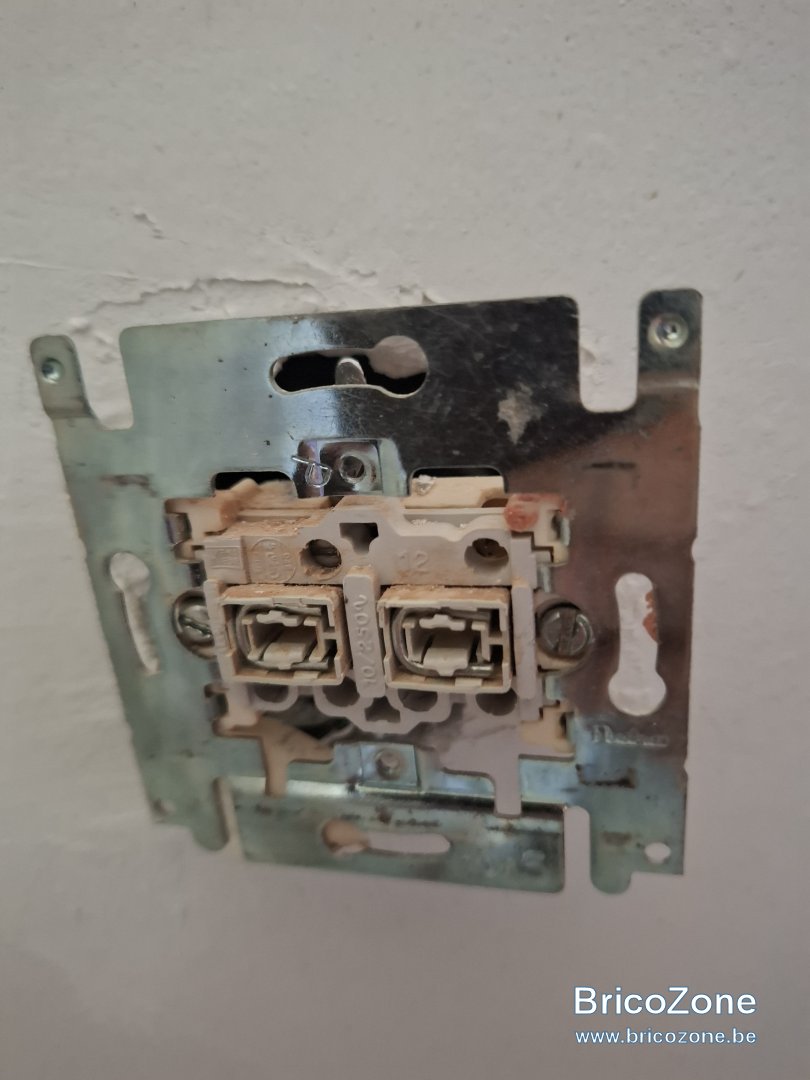

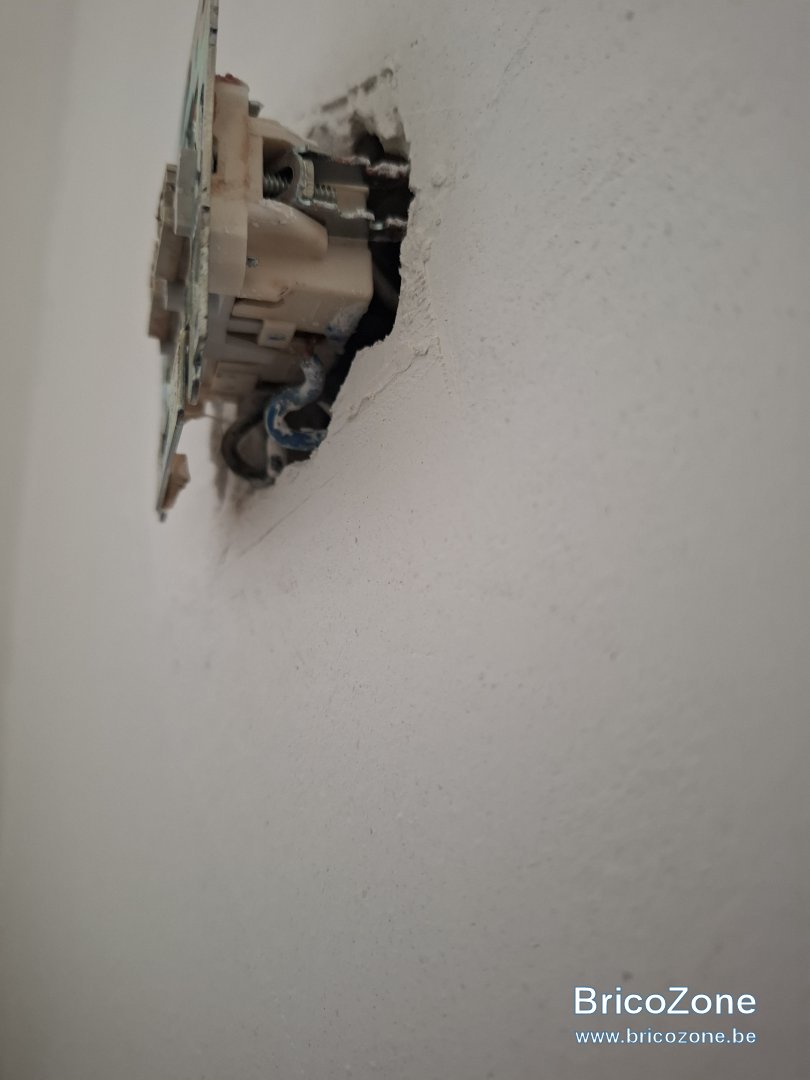

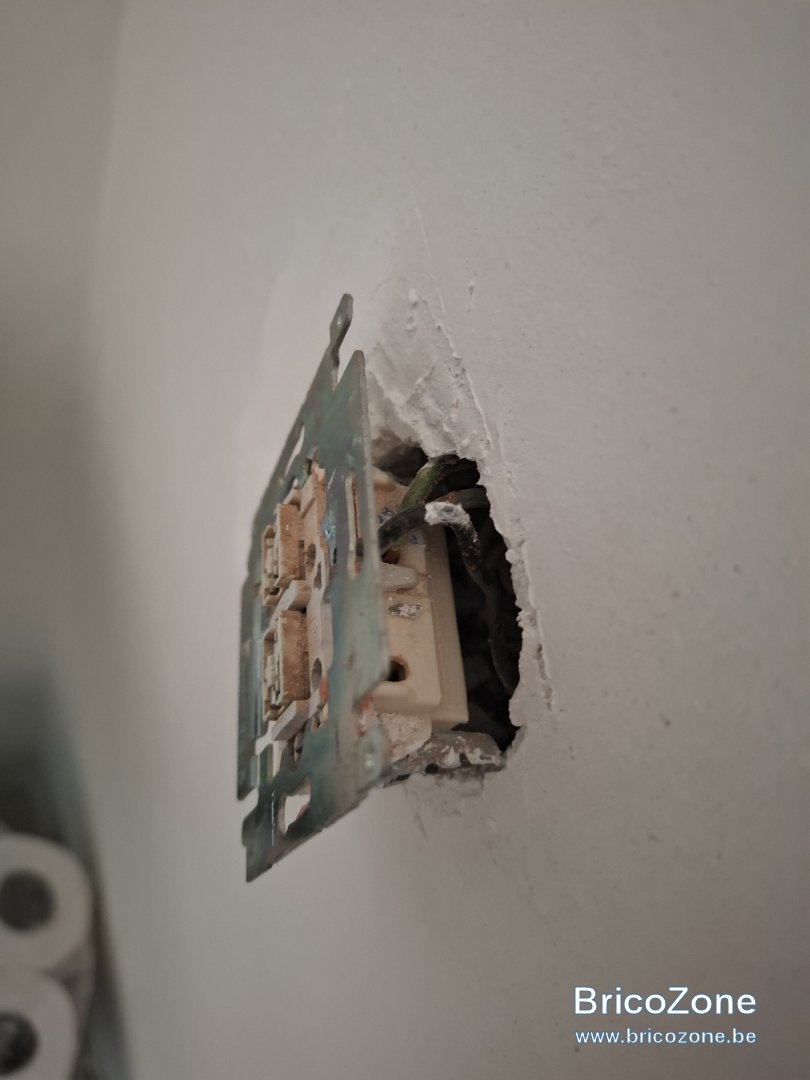

Au niveau du double interrupteur (voir 3 photos suivantes), j'ai sur le haut 1 cable noir et 2 verts branchés dans meme endroit. Et rn bas de l'interrupteur, un vert et bleu a 2 endroits differents.

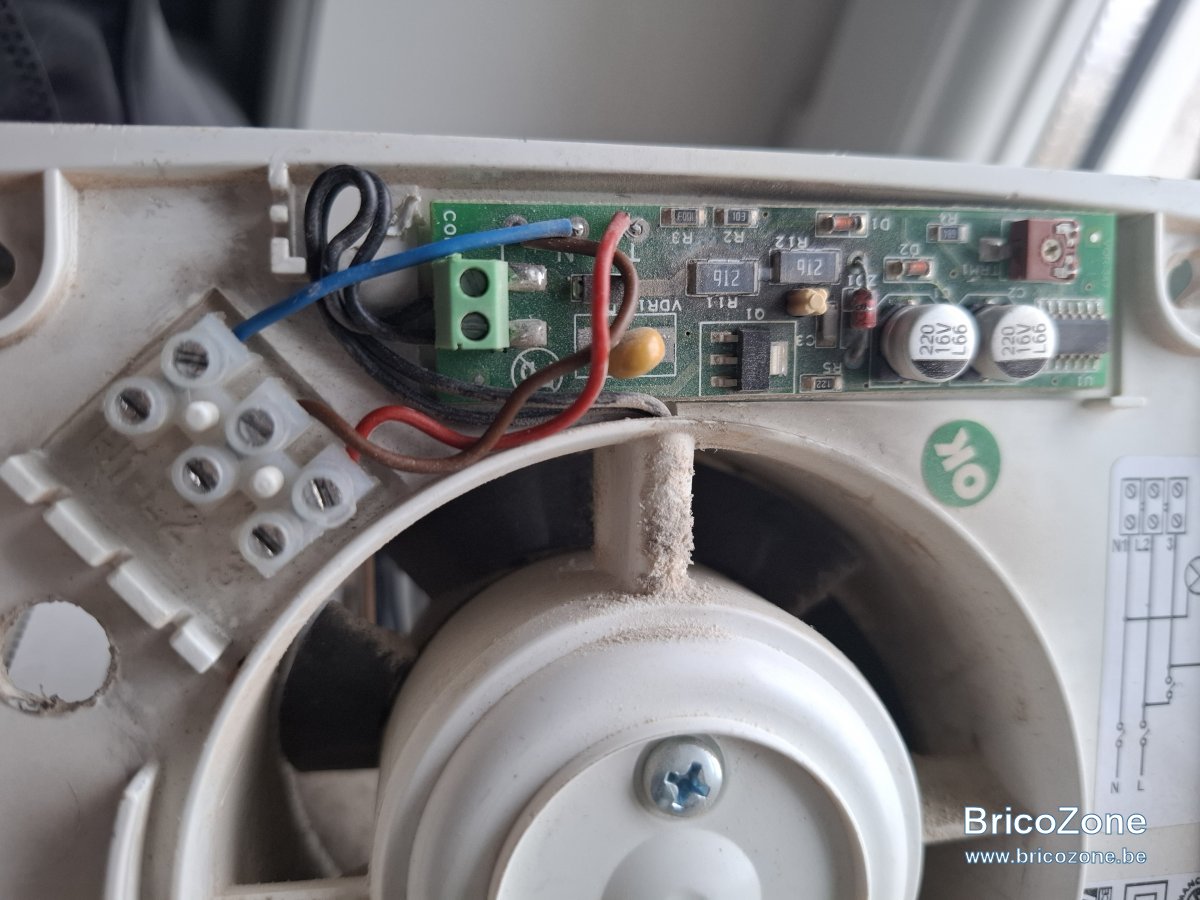

La dernière photo étant l'ancien extracteur sur lequel les 3 cables étaient branchés maid je ne sais plus où (j aurais du faire une photo).

Qurlqu'un saurait il m aider ? Merci.



P

Patvdb

• 2 Décembre 2025

• #2

Encore une image du bas de l interrupteur



Cory

• 2 Décembre 2025

• #3

Bonjour,

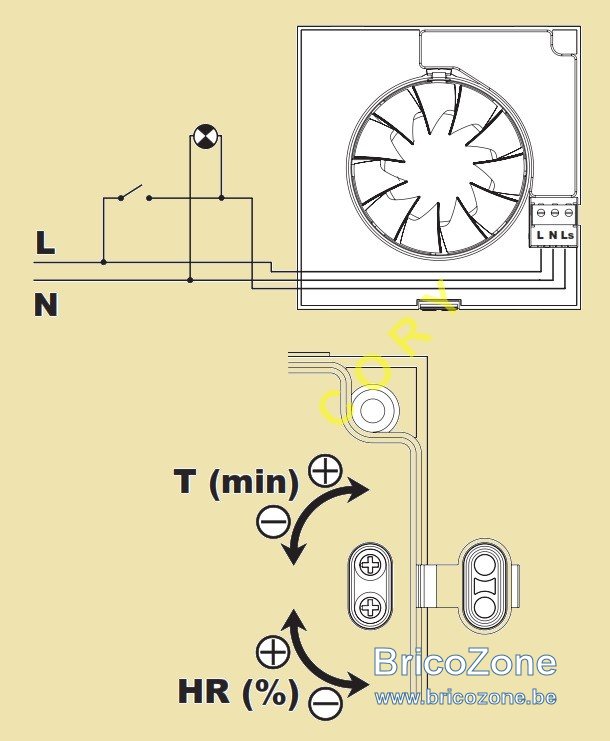

Tout simplement suivre le schéma indiqué sur l'appareil en raccordant le fil bleu à la borne "N" si vous avez un neutre.
La borne 1 est à récupérer à une borne du point lumineux.
Réservez le fil vert/jaune uniquement pour la terre.



P

Patvdb

• 2 Décembre 2025

• #4

Merci mais n'étant pas électricien, ne connaissant pas l'électricité de la maison, y aurait il oyen de me dire quelle couleur de cable qui sort du mur (bleu, noir, vert/jaune) je dois connecter à quel symbole du sucre (1,2,N)?
C'est bien un double interrupteur : partie droite de l'interrupteur pour allumer la lampe, partie gauche de l'interrupteur pour allumer l'extracteur. Merci



Cory

• 2 Décembre 2025

• #5

S'il y a un interrupteur particulier pour l'aérateur, il faut raccorder 1 et 2 ensemble.
Dommage de se priver de l'automatisme de l'appareil.
Le fil vert/jaune n'est pas à raccorder à l'aérateur.
N'étant pas sur place, je ne pourrais pas dire la couleur des fils qui sortent du mur, ni s'il y a une tension sur ceux-ci.



flashman

• 2 Décembre 2025

• #6

Bleu sur N

Noir sur 2

Petit pontage entre 1 et 2.



P

Patvdb

• 2 Décembre 2025

• #7

Merci beaucoup. Le fil vert/jaune est en fait un fil vert (je n ai pas bien vu avec manque de lumière et platre dessus).
Est ce que je ne peux pas raccorder le vert à 1?
L'ancien extracteur utilisait les 3 cables. Et du coup le fil vert n'est pas la terre (mais j ignore ce que c'est).



Cory

• 2 Décembre 2025

• #8

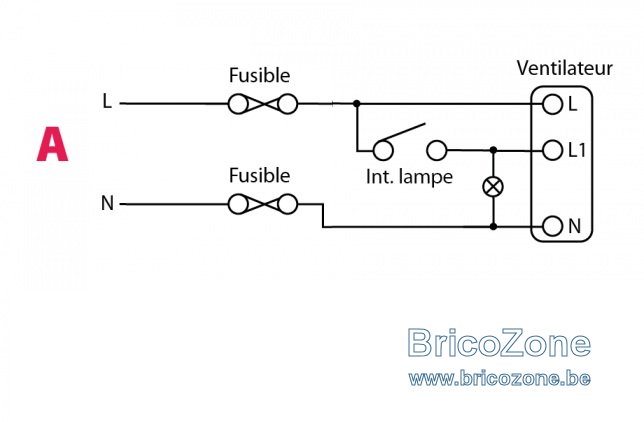

Il s'agit certainement du fil de commande de la temporisation.
Il devrait se brancher à la borne 1 de l'aérateur, le fil bleu à la borne N et le noir sur le 2.
Et pas de pontage pour avoir un câblage correct.



flashman

• 2 Décembre 2025

• #9

C'est justement utiliser la terre comme conducteur actif qui n'est pas un câblage correct... c'est interdit...



Cory

• 2 Décembre 2025

• #10

Apparemment, Patvdb ne parle pas de fil vert/jaune, terre, mais d'un fil seulement vert.
Donc je suppose venir du point lumineux, à vérifier bien sûr.



flashman

• 3 Décembre 2025

• #11

Post 1 et 4, il explique que le câble qui sort du mur est un câble avec fil noir, bleu, jaune/vert... Il l'a dit 2 fois...



Cory

• 3 Décembre 2025

• #12

Avant tout, voir le #7.



flashman

• 3 Décembre 2025

• #13

Ah, ok, j'ai rien dis alors...



Cory

• 3 Décembre 2025

• #14

Errare humanum est
perseverare diabolicum



P

Patvdb

• 4 Décembre 2025

• #15

Bonjour,

J'ai essayé ce que vous m'avez conseillé mais l'extracteur ne demarre pas, il ne se passe rien quand j allume l interrupteur.
J'ai fait un test au multimètre avec l'interrupteur allumé, cela donne ceci:
Fil vert - bleu : 230v
Fil vert - noir : 0v
Fil bleu - noir : 230v
Pouvez vous en tirer des conclusions ?
Un grand merci.



Cory

• 4 Décembre 2025

• #16

Pouvez-vous faire le même test interrupteur éteint ?



P

Patvdb

• 4 Décembre 2025

• #17

Etteint :
vert bleu 0v
Vert noir 0v
Bleu noir ça bouge 60v 130v (possible que je l'ai mal fait, je devrais pe recommencer, les 2 autres mesures ci dessus sont 0v en tous cas)
J'ai fait cette mesure avant installation (je dois tout redémonter si je dois réessayer )



P

Patvdb

• 4 Décembre 2025

• #18

Pour la mesure avec interrupteur etteint, j avais mis le multimètre sur v~ 200v. Pour la mesure avec interrupteur allumé, j ai mis le multimetre v~ 500v.
Je dois peu etre recommencer la mesure avec interrupteur etteint en le mettant sur v~ 500v ?



P

Patvdb

• 5 Décembre 2025

• #19

Voila j ai repris toutes les mesures correctes:

Interrupteur étteint:
Vert bleu 0v
Vert noir 0v
Bleu noir 230v

Interrupteur allumé:
Vert bleu 230v
Vert noir 0v
Bleu noir 230v

Pouvez vous m'aider svp?
Je désespère

Merci.



P

Patvdb

• 5 Décembre 2025

• #20

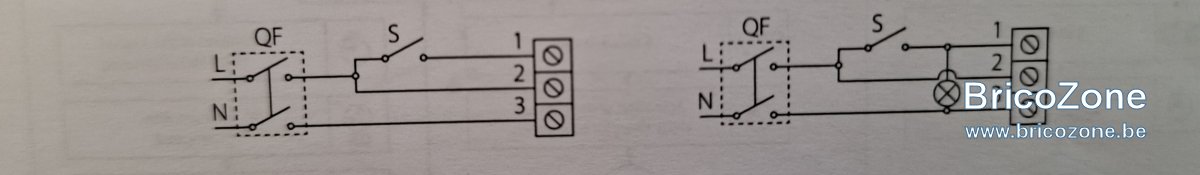

Voici le schéma électrique du manuel
