- #21
Suite à la lecture de votre test je raccorderais ;
Vert > 1
Noir > 2
Bleu > 3
Vert > 1
Noir > 2
Bleu > 3
Installer un extracteur d'air wc
- Electricité - Electricité générale
- Auteur du sujet Patvdb
- Date de début
- #24
Essayez d'intervertir les fils noir et bleu.
- #26
Mettez des photos biens nettes des connections au niveau de l'interrupteur, et, des fils au fond du blochet...
Les photos ne sont pas assez nettes, on ne voit pas quoi est sur quelle borne, et, on ne voit pas les connections derrière.
Les photos ne sont pas assez nettes, on ne voit pas quoi est sur quelle borne, et, on ne voit pas les connections derrière.
- #27

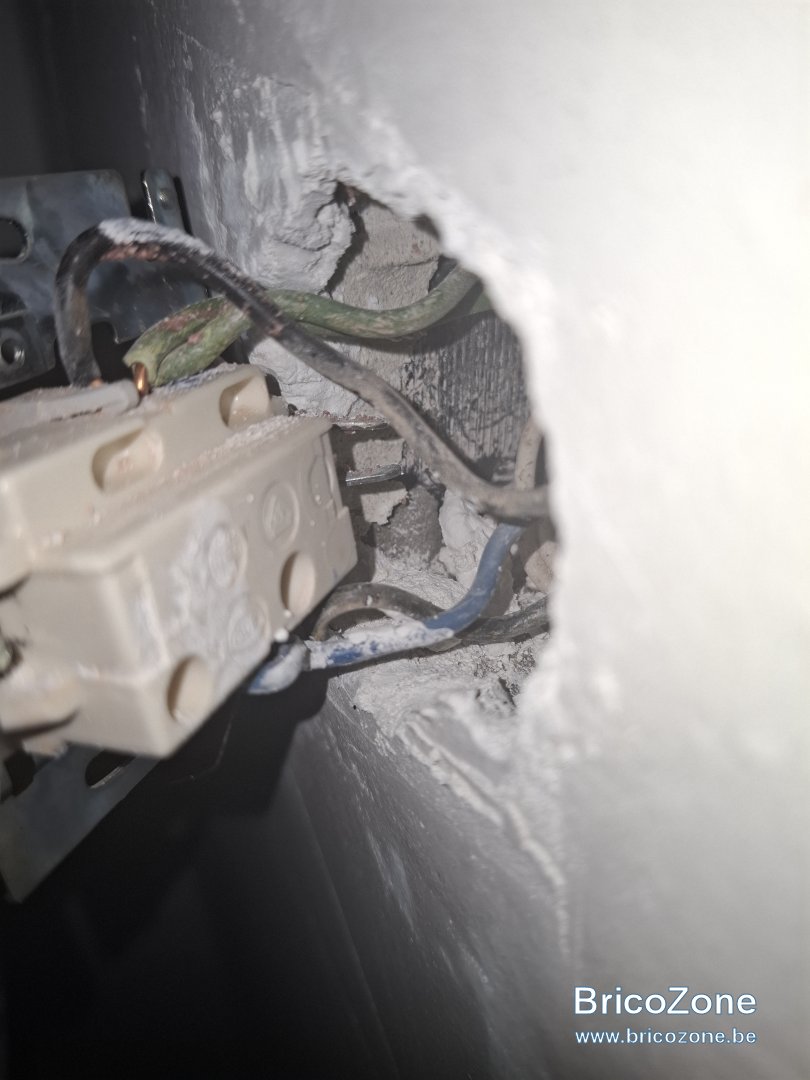

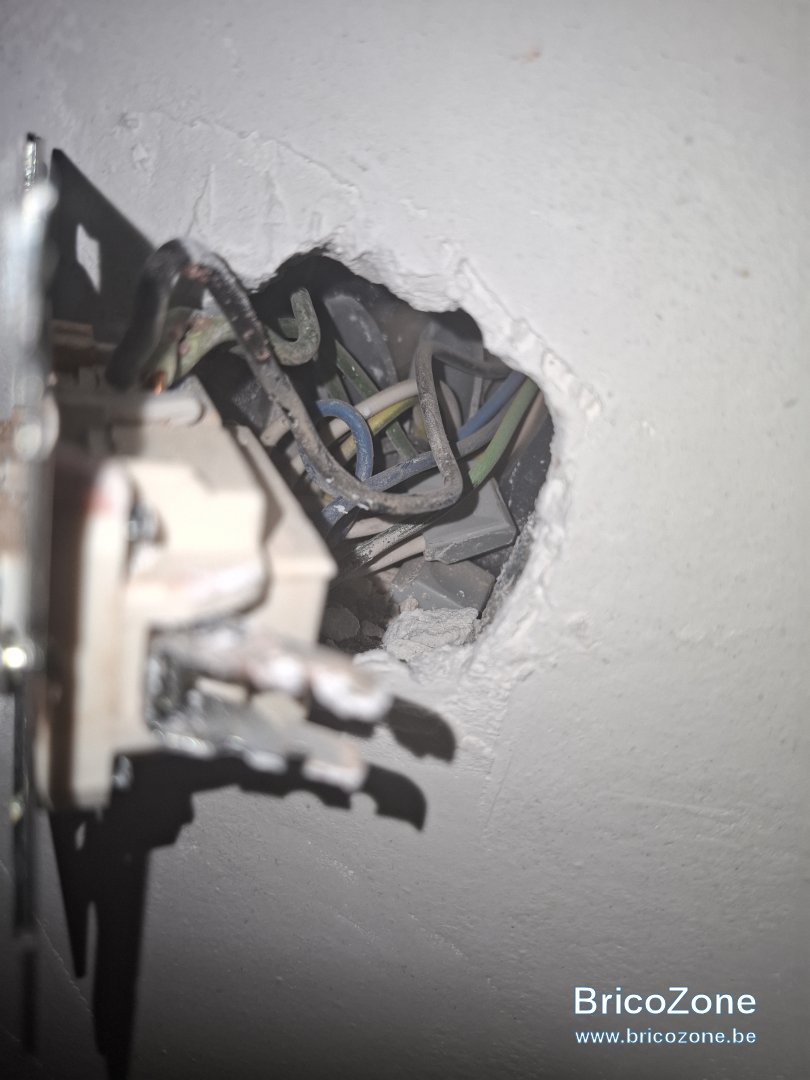

Voici un récapitulatif complet avec des nouvelles photos :
Observations interrupteur double (active lampe + extracteur):
- Dessus interrupteur :
1 fil Noir qui monte dans la gaine du mur
2 fils verts qui rentrent dans la même borne que le noir. Ces fils descendent dans la gaine du mur
- Dessous interrupteur:
1 fil Bleu qui monte dans la gaine du mur
1 fil vert dont le début est peint en noir qui monte dans le mur
Derrière l'interrupteur, il y a plusieurs wago de connexions de cables qui ne nous concernent pas. J'ai vu un fil jaune/vert mais il n'est pas connecté à l interrupteur.
Observations 3 fils qui sortent du mur pour l'extracteur :
- 1 fil bleu, 1 fil noir, 1 fil vert/jaune
Mesures au multimètre :
Interrupteur ÉTEINT
Vert/jaune – Bleu = 0 V
Vert/jaune – Noir = 0 V
Bleu – Noir = 230 V
Interrupteur ALLUMÉ
Vert/jaune – Bleu = 230 V
Vert/jaune – Noir = 0 V
Bleu – Noir = 230 V
j'ai interverti noir et bleu comme proposait cory, rien ne démarre a nouveau.
Je ne sais pas vous montrer l'intérieur du blochet à cause de l'interrupteur et j'ai peur de le déconnecter. Si vous ne voyez pas de solution, j appellerai un électricien. Merci.
Observations interrupteur double (active lampe + extracteur):
- Dessus interrupteur :
1 fil Noir qui monte dans la gaine du mur
2 fils verts qui rentrent dans la même borne que le noir. Ces fils descendent dans la gaine du mur
- Dessous interrupteur:
1 fil Bleu qui monte dans la gaine du mur
1 fil vert dont le début est peint en noir qui monte dans le mur
Derrière l'interrupteur, il y a plusieurs wago de connexions de cables qui ne nous concernent pas. J'ai vu un fil jaune/vert mais il n'est pas connecté à l interrupteur.
Observations 3 fils qui sortent du mur pour l'extracteur :
- 1 fil bleu, 1 fil noir, 1 fil vert/jaune
Mesures au multimètre :
Interrupteur ÉTEINT
Vert/jaune – Bleu = 0 V
Vert/jaune – Noir = 0 V
Bleu – Noir = 230 V
Interrupteur ALLUMÉ
Vert/jaune – Bleu = 230 V
Vert/jaune – Noir = 0 V
Bleu – Noir = 230 V
j'ai interverti noir et bleu comme proposait cory, rien ne démarre a nouveau.
Je ne sais pas vous montrer l'intérieur du blochet à cause de l'interrupteur et j'ai peur de le déconnecter. Si vous ne voyez pas de solution, j appellerai un électricien. Merci.
- #28
Vert sur 1
Noir sur 2
Bleu sur 3
Forcément, il faut allumer l'interrupteur pour que ça fonctionne...
Noir sur 2
Bleu sur 3
Forcément, il faut allumer l'interrupteur pour que ça fonctionne...
- #29
- #30
Effectivement, j'ai déja essayé cela. Comme la phase permanente et neutre sont les cables noirs et bleus, j ai essayé 3 bleu et noir dans 2 avec pontage vers 1. J ai aussi essayé 3 noir et bleu dans 2 avec pontage vers 1.
Rien ne fonctionne sur 2 extracteurs neufs.
Je vais faire appel à un électricien du coup.
Merci
Rien ne fonctionne sur 2 extracteurs neufs.
Je vais faire appel à un électricien du coup.
Merci
- #32
Il ne faut pas bêtement toucher aux réglages ?
Si vos mesures sont bonnes, c'est le bon branchement.
Si vos mesures sont bonnes, c'est le bon branchement.
- #33
J'ai envoyé un message à Blauberg. Il parait que le ventilateur ne se met en route que si on place le chapeau (en plastique) dessus. Êtes vous sûr que :
Vert sur 1
Noir sur 2
Bleu sur 3 ?
Je vais faire un dernier essai ce week-end avec ces fils et placer le chapeau dessus.
Je pensais vraiment qu'il était censé démarrer en appuyant sur l'interrupteur sans le chapeau dessus.
Un grand merci en tous cas.
Vert sur 1
Noir sur 2
Bleu sur 3 ?
Je vais faire un dernier essai ce week-end avec ces fils et placer le chapeau dessus.
Je pensais vraiment qu'il était censé démarrer en appuyant sur l'interrupteur sans le chapeau dessus.
Un grand merci en tous cas.
- #34
Normalement les couleurs sont bonnes.
- #36
Ça fonctionne !! Merci bcp, la connection avec l'extracteur était correcte mais il ne démarrait qu'après 2min. Je viens de le remarquer aujourd'hui !

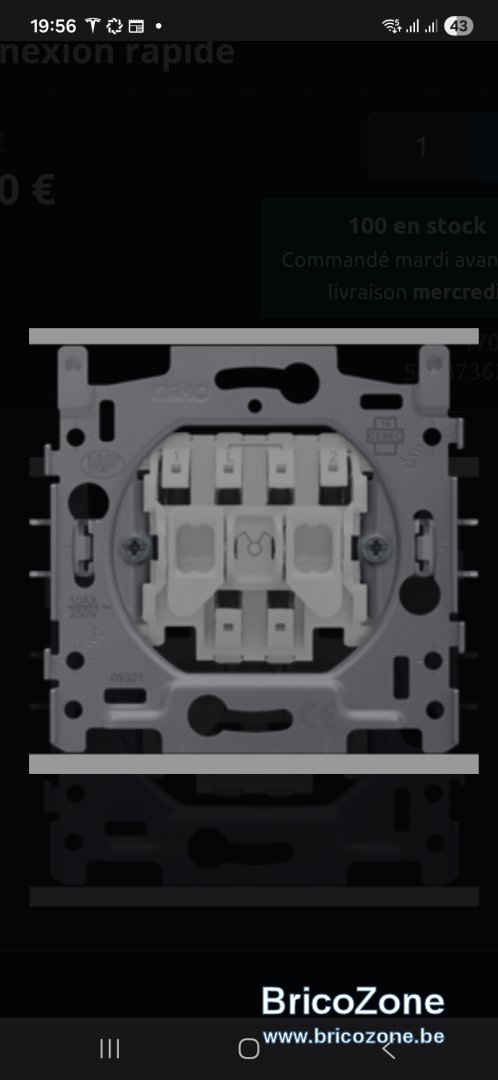

Est-ce que vous pourriez me conseiller pour remplacer le vieux double interrupteur par un nouveau svp? Quel couleur de fil sur 1,2,L? Merci!
Est-ce que vous pourriez me conseiller pour remplacer le vieux double interrupteur par un nouveau svp? Quel couleur de fil sur 1,2,L? Merci!
