255,4V à 05h55 du matin ... Comment expliquer ceci ?

  • #21

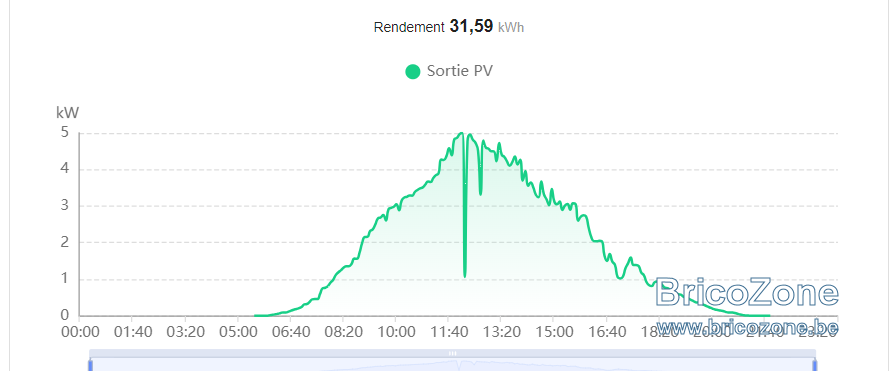

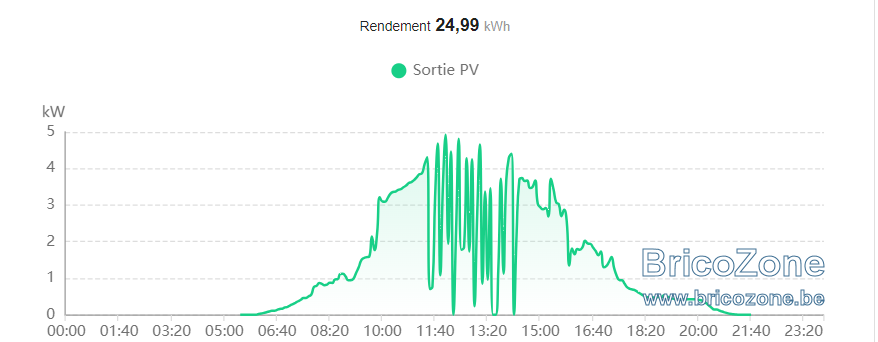

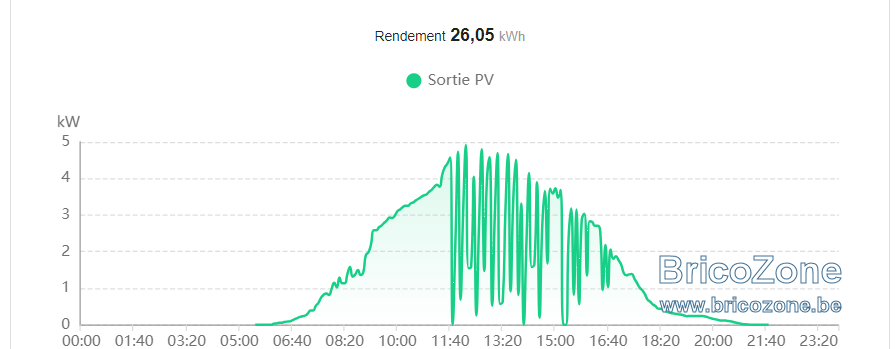

Bonjour jeanphi500,pouvez vous me dire si la courbe de production c'est normal. A la place d'avoir la courbe lisse ,j'ai souvent genre escalier merci.
Ici sur les deux photos, ce son des journée sans nuage.
jeanphi500 a dit:
Le message n'est pas facile à comprendre :)
Mais si je le fais bien, tu n'as plus de décrochage mais par contre une grosse perte de production?

A quoi ressemble la courbe de production?
Cliquez pour agrandir...






  • #22
jeanphi500 a dit:
Le message n'est pas facile à comprendre :)
Mais si je le fais bien, tu n'as plus de décrochage mais par contre une grosse perte de production?

A quoi ressemble la courbe de production?
Cliquez pour agrandir...

La courbe chute ( cela dépend du pourcentage de perte) sans jamais être à zéro. Pas de décrochages depuis le 26 avril ( jour de passage du technicien ores), mais des pertes de productions par moment, mon onduleur limite la production. Vendredi, samedi et dimanche, aucun décrochage, ni limite de production.

Dernière édition:
  • #23
tony1002 a dit:
Bonjour jeanphi500,pouvez vous me dire si la courbe de production c'est normal. A la place d'avoir la courbe lisse ,j'ai souvent genre escalier merci.
Ici sur les deux photos, ce son des journée sans nuage.


Voir la pièce jointe 161120

Voir la pièce jointe 161121

Voir la pièce jointe 161122
Cliquez pour agrandir...
Graphe typique de décrochages dus à une surtension.
La tension varie probablement autour de 253V, au gré des déconnexions et reconnexions.
C'est le cas le plus courant. L'onduleur voit sa tension dépasser 253V et il se déconnecte du réseau après 10 minutes. Après une minute, il va tester la tension: si celle-ci est inférieure à 253V, il se reconnecte. Il va recommencer à produire mais en respectant un gradient: il ne se reconnecte pas à pleine puissance directement. La tension va augmenter à nouveau et au bout de 10 à 15 minutes, la moyenne dépasse à nouveau les 253V et c'est rebelote.

  • #24
Oups, j'ai parlé trop vite, de nouveau des décrochageso_O

  • #25
jeanphi500 a dit:
Graphe typique de décrochages dus à une surtension.
.
Cliquez pour agrandir...

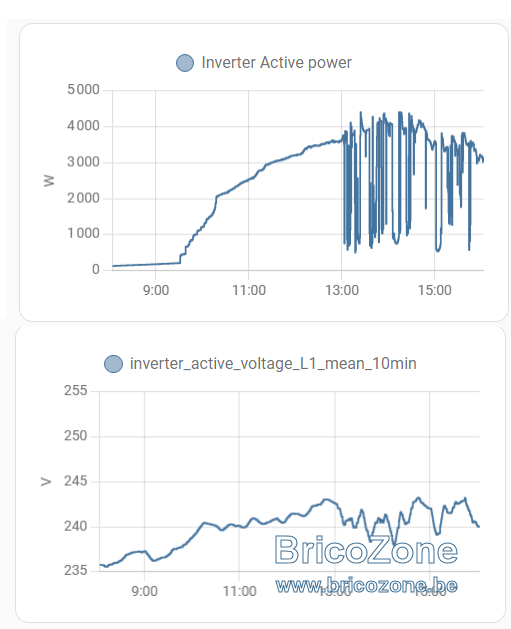

J'ai aussi ce type de graphique, c'est même la norme chez moi. Je l'attribuais aux ombres portées des arbres de mes voisins et aux nuages, mais je vois que ce mois-ci, cela arrive alors que
  • le soleil et bien au-dessus des arbres,
  • sans nuages
  • et que la moyenne sur 10minutes de la tension est dans un couloir de 240-245V
Infos:
  • 11 panneaux,
  • tous avec optimiseurs,
  • onduleur Huawei Sun2000-4KTL-L1
    • avec scan du MPPT désactivé
    • et sans réglage de suppression de la hausse de tension.



(Délai de mise-à-jour des data : 30 secondes)

  • #26

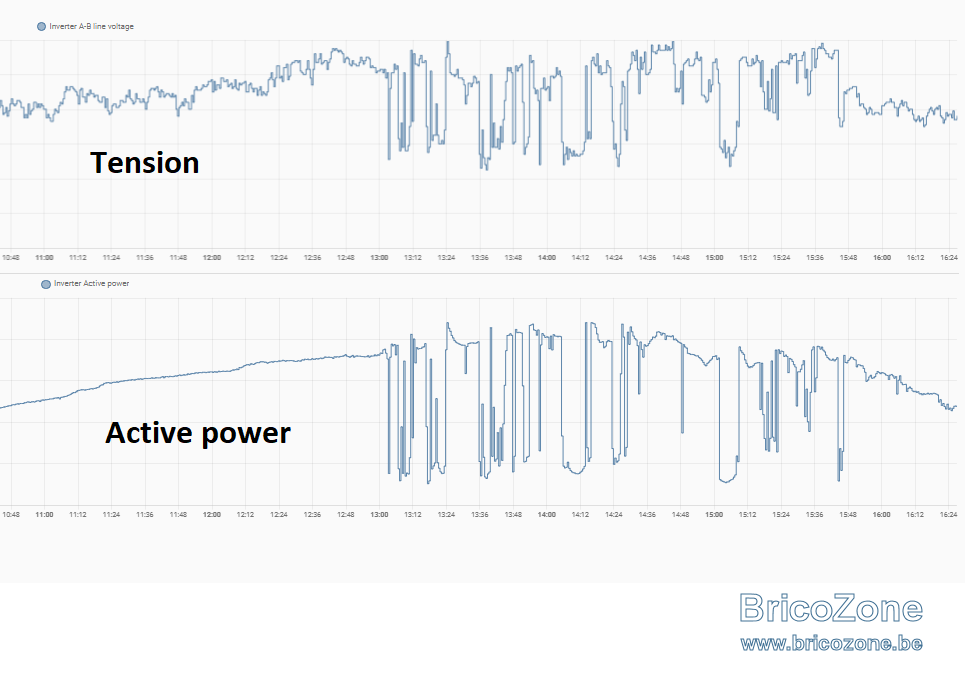

Ce qui attire mon attention aussi, c'est que la tension immédiate varie en suivant le même rythme...

Même si mon onduleur injecte moins, la tension ne devrait pas changer de manière symétrique non ? Ou alors, tous les producteur sur la ligne de la cabine électrique ont les mêmes variations que moi ???


  • #27
Connectez vous sur votre onduleur en wifi et allez voir l'historique des alertes ... vous y verrez très certainement vos décrochages.
On voit clairement que votre installation produit correctement jusque 13h et puis que cela ne va plus. Alors soit vos ombres commencent à 13h ... soit vous avez plusieurs voisins dont les installations commencent à bien produire à cette heure là (typiquement SO) et la ligne sature ...

  • #28
Non, je n'ai jamais eu de décrochage, et la tension n'atteint jamais plus de 248v, donc jamais une moyenne de 253v.

Les cimes des arbres de mes voisin forment un angle de 35° par rapport ) l'horizontale de mes panneaux inclinés à 12°. A 13 heures, aujourd'hui, l'élévation du soleil était de 57,49°. Aucun ombre ne peut provenir des arbres.

Pas de nuages non plus à ce moment. Et mes 11 panneaux passent tous en même temps depuis lors de 370-400W et 60-65W en sortie.
Par contre, on peux voir l'impact des ombres dans la matinées, avant que le soleil n'apparaisse au-dessus des arbres.

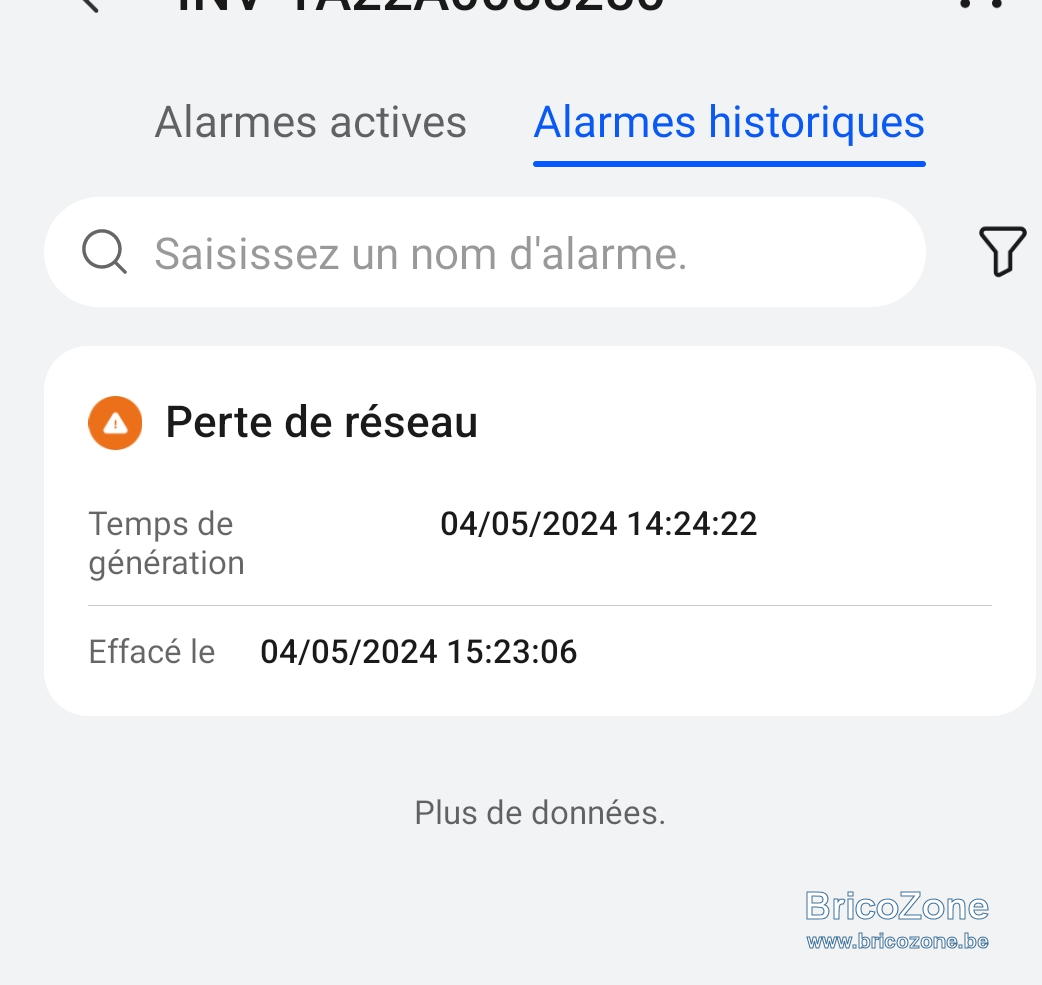

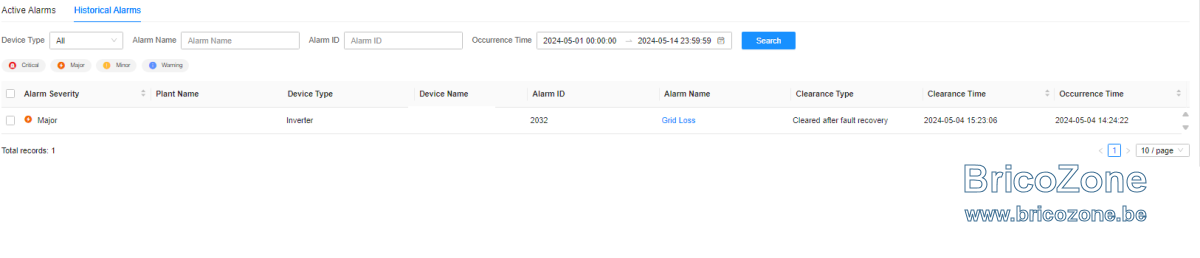

Voici l'historique des alarmes : aucun décrochage



Dernière édition:
  • #29
Les tensions mesurées au compteur, celles du réseau donc, font du yo-yo aussi ? :(

  • #30

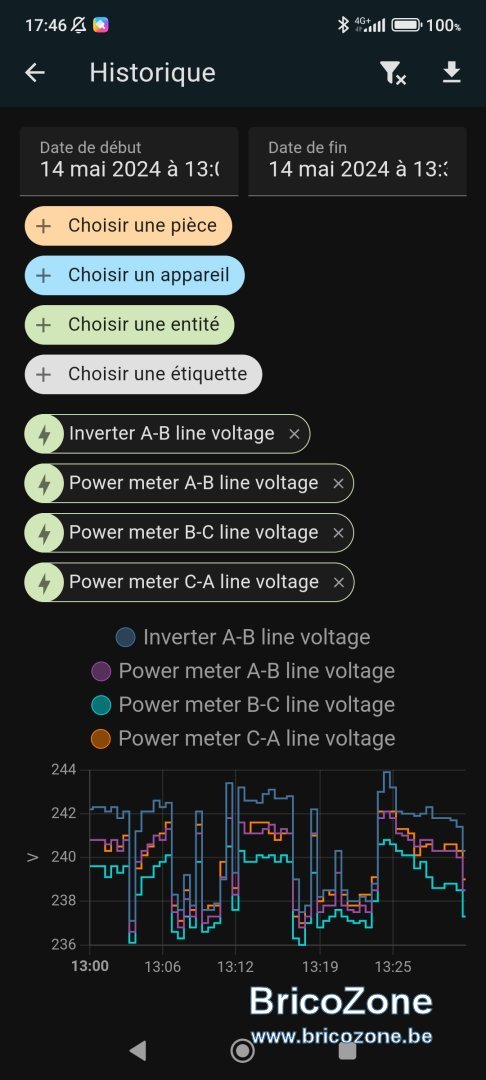

Touts les tensions mesurées évoluent de concert.


  • #31
Je dis sans doute une connerie, mais bon ...j'ai l'habitude !
Faut-il avoir une confiance absolue dans tous ces systèmes de mesure ?
Un bête multimètre au tableau te donne les mêmes résultats ?
Pourquoi les trois phases s'effondreraient-elles en même temps ?

  • #33
jeanphi500 a dit:
Graphe typique de décrochages dus à une surtension.
La tension varie probablement autour de 253V, au gré des déconnexions et reconnexions.
C'est le cas le plus courant. L'onduleur voit sa tension dépasser 253V et il se déconnecte du réseau après 10 minutes. Après une minute, il va tester la tension: si celle-ci est inférieure à 253V, il se reconnecte. Il va recommencer à produire mais en respectant un gradient: il ne se reconnecte pas à pleine puissance directement. La tension va augmenter à nouveau et au bout de 10 à 15 minutes, la moyenne dépasse à nouveau les 253V et c'est rebelote.
Cliquez pour agrandir...
Bonjour jeanphi500.Merci de votre réponse.
