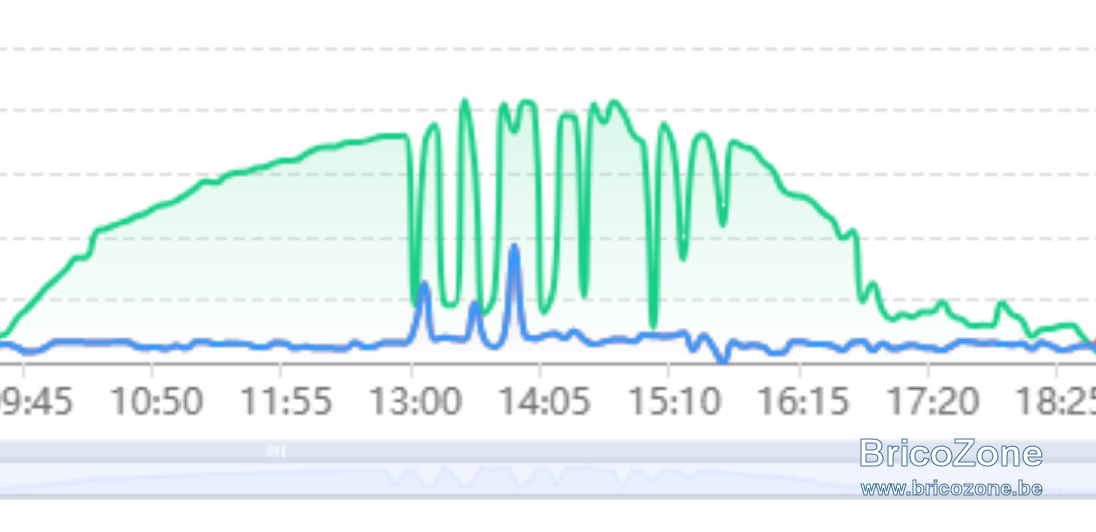

Périodes de production en dents de scie sans décrochage, ombrage ni surtension

isatas

isatas

  • #1
Spin off de 255,4V à 05h55 du matin ... Comment expliquer ceci ? | Page 2 (bricozone.be)

Pour ne pas continuer à polluer un sujet, j'en ouvre un nouveau.

Voici le résumé des épisodes précédents ....

Le pilote :
Voir la pièce jointe 161188

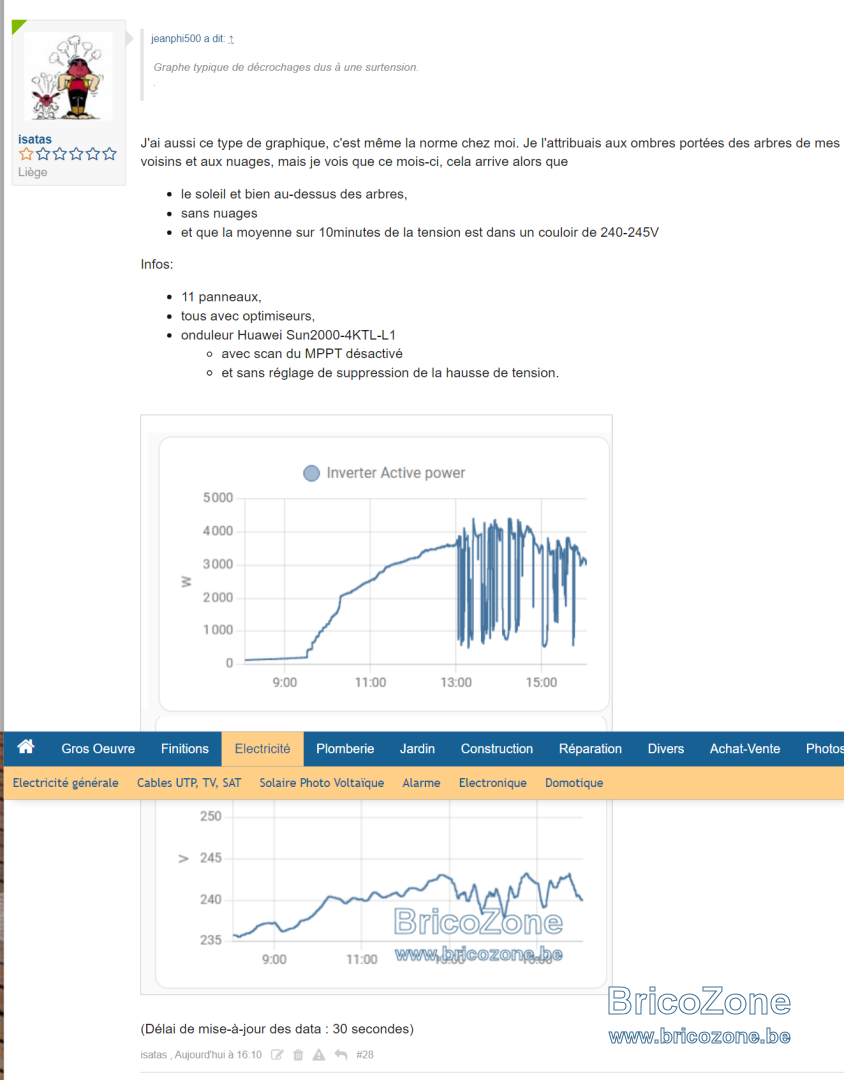

Saison 1 Episode 1





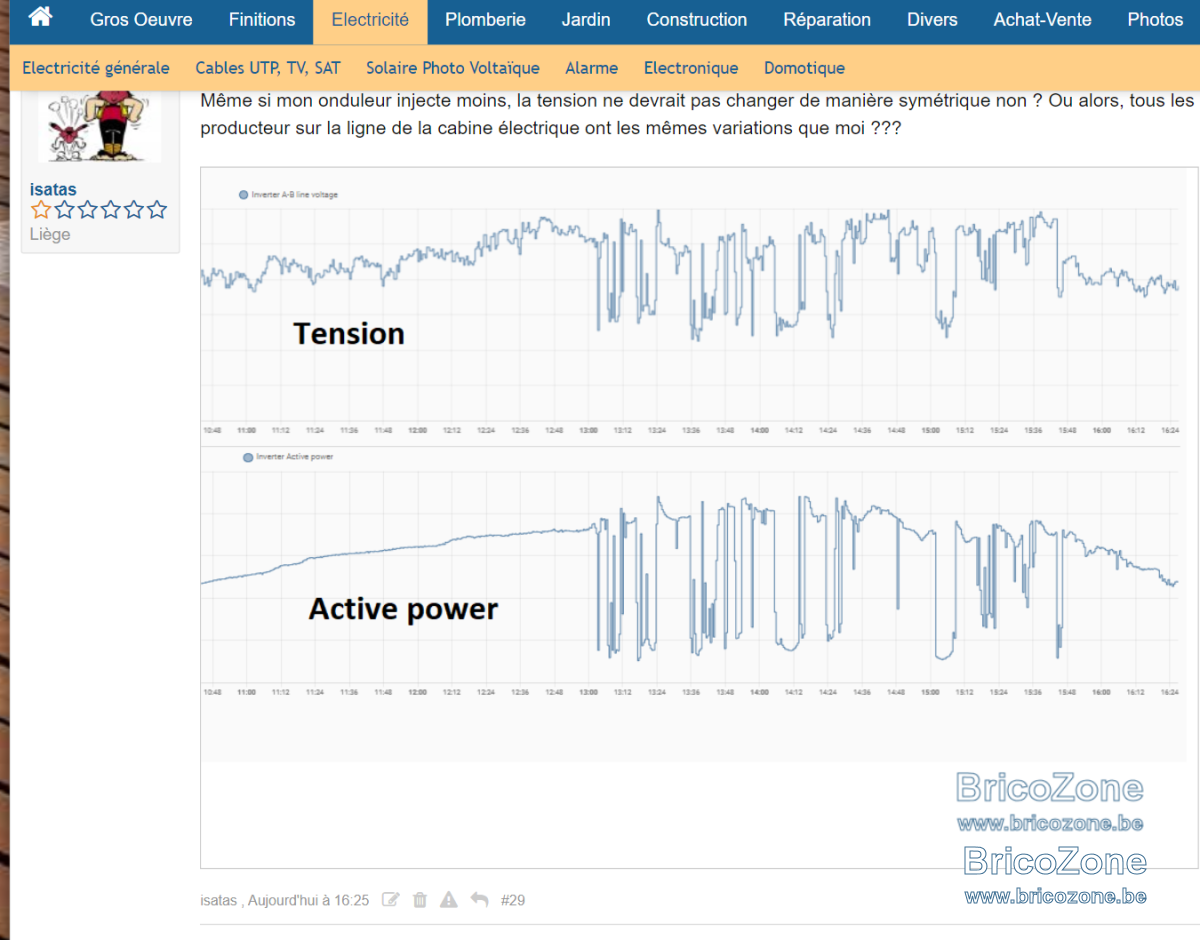

Saison 1 - Episode 2



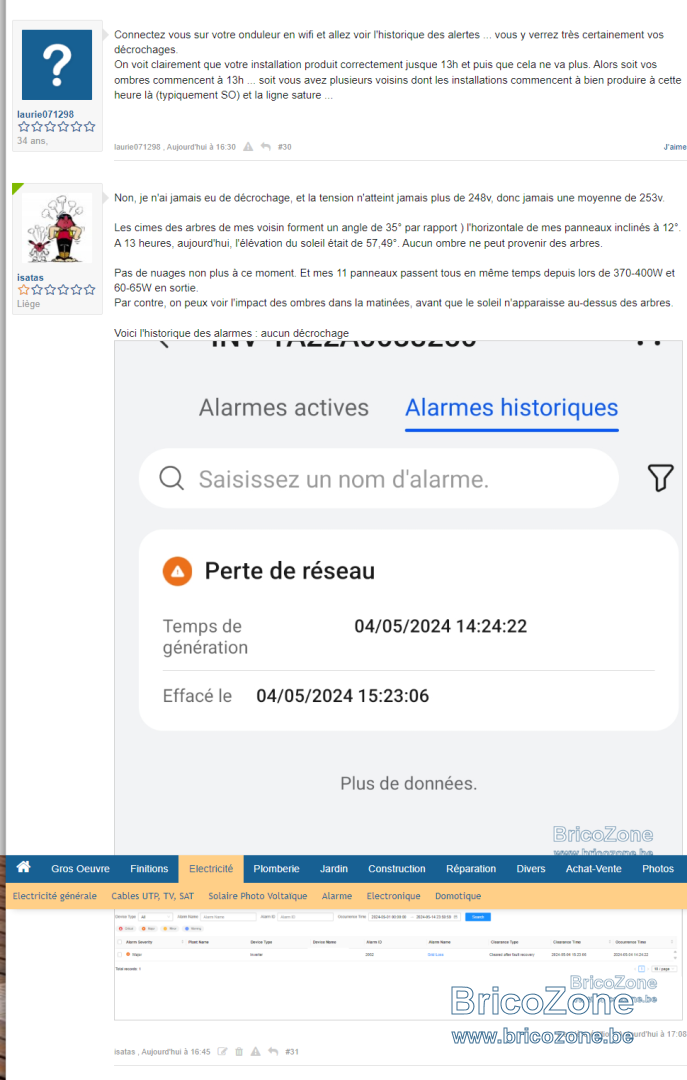

Saison 1 - Episode 3




  • #2

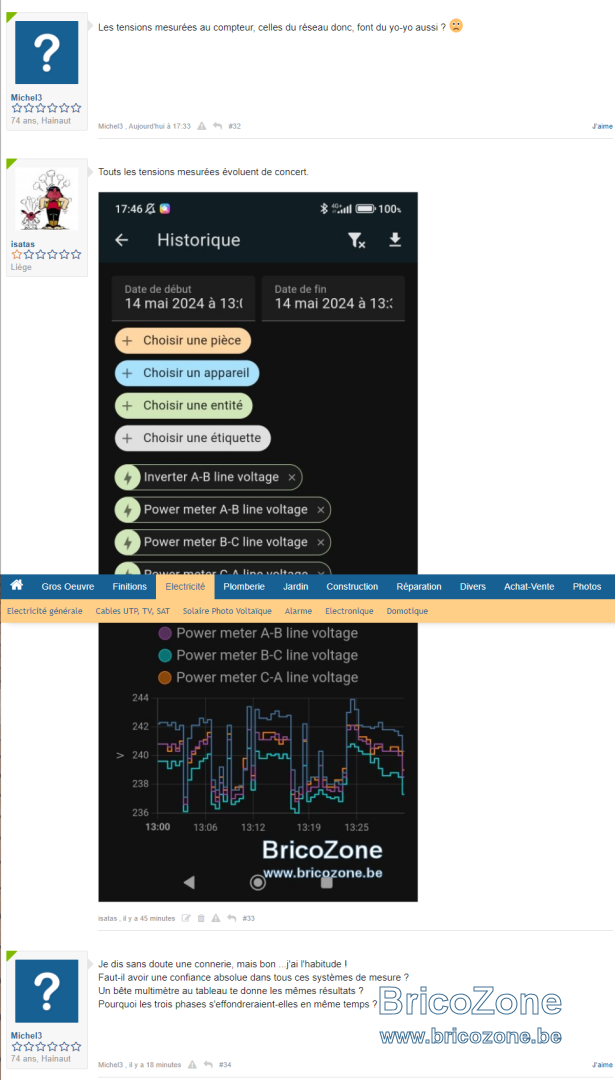

Saison 1 - Episode 4




@Michel3 : Toutes les suggestions sont bonnes.

Oui, les mesures avec un bête multimètre (n'entrons pas dans la polémique des multimètres basse et haute impédance ) correspondent a ce qui est mesuré par l'onduleur et le smart meter.

Je suppose que si les trois tensions s'effondrent au même moment alors que la consommation chez moi ne change pas, c'est que qu'il y a une chute de tension sur le réseau.

Je ne suis pas électricien, loin de là donc je m'avance comme vous, à l'aveuglette.

  • #3
Tu as accès à la température de l'onduleur ?
Peut-être qu'il surchauffe et diminue la puissance.

Il est placé tel que préconisé ?
Espace suffisant autour ?

EDIT : je n'avais pas tout lu correctement, notamment que les tensions varient sur toutes les phases alors que tu injectes en mono.

Dernière édition:
  • #4
C'est pas fort compréhensible tout ces copiés/collés d'un sujet à l'autre ;)

  • #5
C'est une piste. Demain j'installe un ventilo pour faire un test, mais avec la pluie prévue, il n'aura pas l'occasion de chauffer beaucoup.

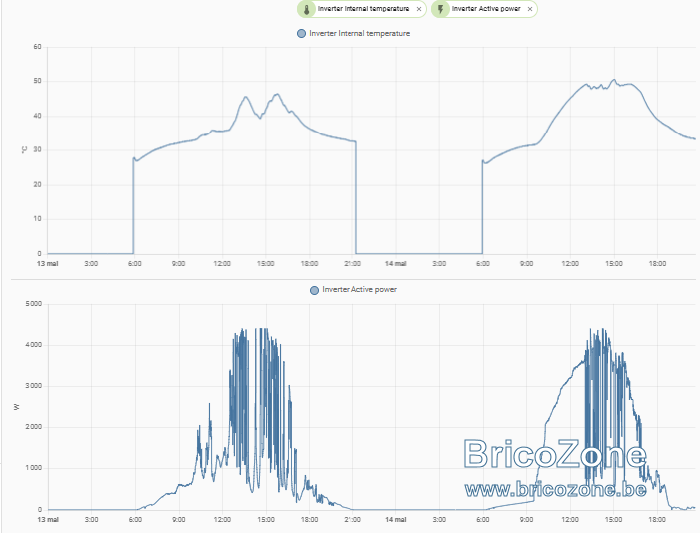

Je crains cependant que ce ne soit pas la bonne piste : le maximum aujourd'hui a été de 50.5° C et c'est le max du mois.




  • #6
antoine7850 a dit:
C'est pas fort compréhensible tout ces copiés/collés d'un sujet à l'autre ;)
Cliquez pour agrandir...

Désolé @antoine7850, c'est la seule façon que j'ai trouvée de présenter les posts du fil de discussion dont je les ai copiés.
Ce sera plus lisible en les consultant sur le fil d'origine 255,4V à 05h55 du matin ... Comment expliquer ceci ? | Page 2 (bricozone.be) à partir du post #24 sans tenir compte des #25 et #27.

SI un modérateur peut améliorer la situation en transférant les posts et supprimant mes copiés-collés....

  • #7
Si on prend la tension de la ligne de l'onduleur d'(abord, il est normal qu'elle suive la courbe de production.
Elle le fera d'autant plus que l'impédance de ligne propre est élevée. Bref plus la résistance de la ligne qui va de l'onduleur au point de connexion physique au réseau. Plus la résistance est grande et plus la chute de tension est sensible aux variations de courant.

Par contre on voit bien que les variations sont importantes également sur la tension des autres phases.
Ca signifie 2 choses: soit il y a de gros consommateurs intermittents. Soit il y a des installations PV qui décrochent dans le voisinage.

On pourrait assez facilement calculer l'impédance de ligne propre. De combien varie la tension lorsque la puissance diminue brusquement?

  • #8
Il n'y a aucun gros consommateur chez moi à ces moments là. Pas de modification si ce n'est une machine à café.

Le talon en journée est de +/- 350-450 Wh, selon que la tv est allumée ou pas, les trois pointes entre 13 et 14h00 sont à 1250 (13h05), 930 (13h35) et 1850 (13h50).

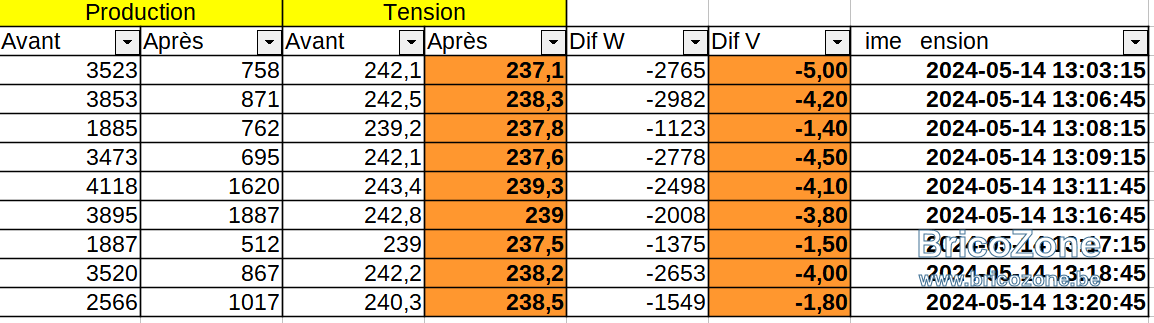

Voici les 9 plus fortes variations de puissance active de l'onduleur et de la tension sur la ligne d'injection :


  • #9
Donc une variation de 2750W fait varier la tension de 4 à 5V.
C'est quand même bcp...

L'onduleur est loin du tableau? Quelle est la section de cable utilisée?

  • #10
Mais même ainsi, au vu des valeurs de tensio je ne comprends pas pourquoi il y aurait une limitation de la puissance.
A moins d'un derating, mais c'est peu probable.

La possibilité suivante c'est un souci avec les optimiseurs...

  • #11
Oui, mais ... l'onduleur est en mono ....
Si la tension des trois phases diminue simultanément , ça me semble ne pouvoir
être provoqué que par un facteur "extérieur" ....?
Mais si la tension sur la ligne diminue de ce fait ( grosses consommations ou décrochages des voisins par exemple) Isatas devrait pouvoir en profiter pour injecter plus facilement , non ?
Or c'est l'inverse qui se produit ! :confused:
Il serait bien le seul à se plaindre de trop peu de tension sur la ligne !
Bizarre ...bizarre....

  • #12
Comme les tensions des trois phases varient, et qu'elles sont mesurées avec un dispositif indépendant de l'onduleur j'excluerais un soucis dans ton installation, serait-il possible que le convertisseur CC-AC ne soit pas capable de s'adapter rapidement à une variation importante de la tension du réseau ?

  • #13
Attention qu'on est en triphasé sans neutre. Donc il est difficile de ne pas avoir de variation de tension sur les autres phases.

  • #14

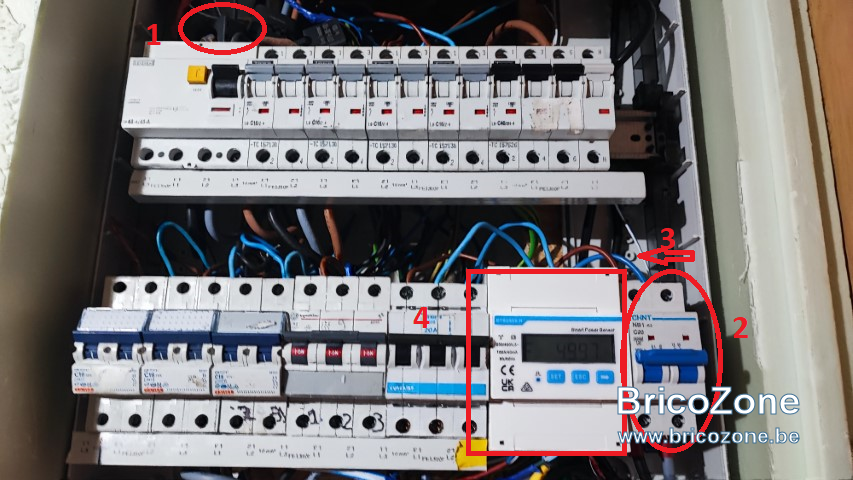

1. Le câble entre l'onduleur et son disjoncteur dans le coffret principal fait moins de 50cm et le compteur électromécanique est à moins de 30 cm du coffret
2. la section entre l'onduleur et son disjoncteur (réf 2 sur la photo) est de 2.5 mm² me semble-t-il (réf 3 sur la photo)
3. le smartmeter (réf 4 sur la photo) est à gauche du disjoncteur de l'onduleur et communique avec l'onduleur (onduleur Huawei + DTSU666-h 100A) par RS485
4. le smartmeter est branché sur le disjoncteur 3P juste à sa gauche
5. les pinces CT sont placées entre le compteur et le 300mA (réf 1 sur la photo)
6. un peigne 10mm² relie les 5 disjoncteurs de gauche
7. le disjoncteur de l'onduleur est relié au peigne avec des fils de 10m² au départ du peigne
8. ce peigne est relié à celui juste au-dessus de lui par des fils 10mm² branchés juste à côté du 300mA

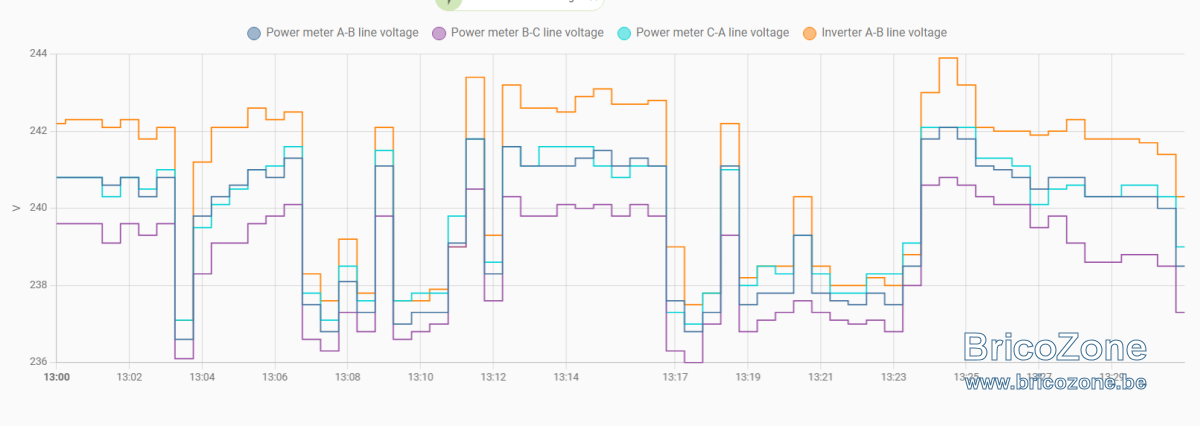

Voici la comparaison entre la tension de sortie de l'onduleur et les trois tensions mesurées par le smartmeter sur la même période du 14/05/24 de 13h00 à 13h30

  • #15
calbe a dit:
serait-il possible que le convertisseur CC-AC ne soit pas capable de s'adapter rapidement à une variation importante de la tension du réseau ?
Cliquez pour agrandir...

Heuuuuuu....cékoisa ? La conversion CC-AC, ce n'est pas l'onduleur qui s'en charge ? Ce serait donc mon onduleur qui ne serait pas adapté au niveau de variabilité du réseau dans ma rue ?

  • #16
jeanphi500 a dit:
A moins d'un derating, mais c'est peu probable.
La possibilité suivante c'est un souci avec les optimiseurs...
Cliquez pour agrandir...

Derating ???

Optimiseurs : la version des firmwares ne seraient pas les bonnes ?

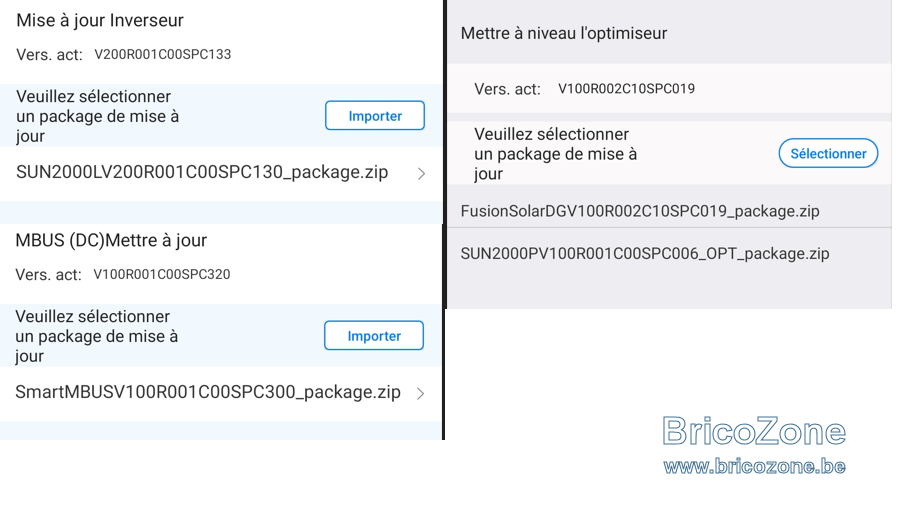

Lorsque je demande la vérification des versions de firmwares, voici ce que j'obtiens :
Onduleur Sun2000-4KTL-L1 : version 133 installée et version 130 proposée ???
Mbus : version 320 installée et version 300 proposée ???
Optimiseurs SUN2000-450W-P2: Version 019 installée et proposée + un package que je n'ai pas osé installer puisque les autres propositions n'étaient pas valides. D'autant que le ce fichier a été publié le 12/02/2019, bien avant l'apparition des 450W-P2 Serait-ce là le problème ?



Dernière édition:
  • #17
isatas a dit:
Voici les 9 plus fortes variations de puissance active de l'onduleur et de la tension sur la ligne d'injection :

Voir la pièce jointe 161241
Cliquez pour agrandir...

Selon ton tableau il y a clairement un lien entre la perte de puissance et la variation de la tension, plus la tension baisse et plus la puissance baisse, est-ce une réaction de ton onduleur ou provoqué par ton onduleur, difficile à dire.
Et oui le convertisseur CC-CA est bien un composant de l'onduleur. ;)

Tu peux zoomer sur les remontées de puissance et de tensions, sont-elles aussi en phase et proportionnelles ?
Je partais sur une influence sur 2 phases uniquement avec du 3x230, mais en effet elles sont toutes interconnectées.

  • #18
simoncapiau a dit:
Est-il possible que la baisse de puissance soit due à un réseau de distribution fortement pollué par des harmoniques ?
Cliquez pour agrandir...
Harmoniques ? Ce sont bien des fréquences parasites multiples de la fréquence du réseau ?
Il faut probablement du matériel spécifique pour les détecter. Comment le vérifier à mon niveau ?

  • #19

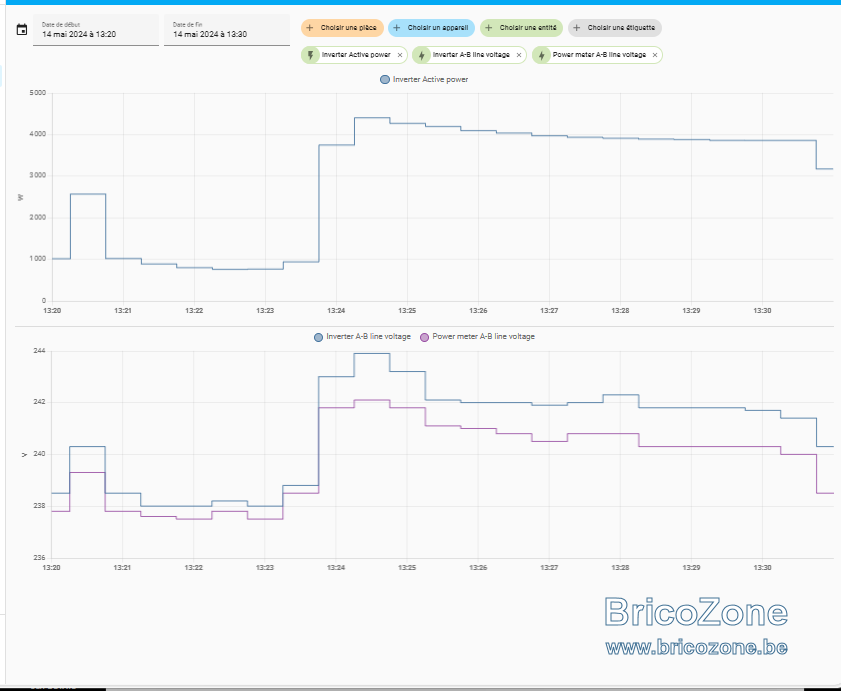

Corrélation entre la remontée en puissance et la tension

  • #20
Un onduleur mono peut interagir sue les deux autres phases ?
que je prélève ou injecte, les deux autres phases peuvent-elles le ressentir à ce point ?
