Aide à l'identification vieille vanne thermostatique Micomatic et installation vanne connectée

  • Forum Plomberie - Chauffage
  • Auteur du sujet Auteur du sujet daxh64
  • Date de début Date de début
daxh64

daxh64

  • #1
Bonjour,

Je souhaiterais installer des vannes thermostatiques connectées (Sonoff TRBZB) sur mes 6 radiateurs à la maison.

J'ai rénové ma maison qui date des années 60 environs. Donc possible que ces vannes datent de cette époque.

J'ai déjà acheté mes vannes connectées, pensant qu'elles étaient compatibles vu le nombre d'adaptateurs fournis et à mon plus grand désarroi le pas de vis ne rentre pas, et le pin est assez gros au lieu du pin fin habituel d'une vanne récente.

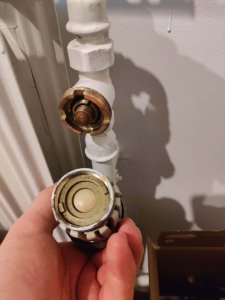

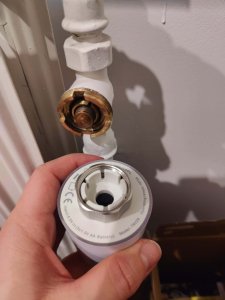

Vous trouverez les photos de la vanne en question ci-dessous. La vanne thermostatique est de la marque Micomatic, mais je ne trouve rien sur le net à son sujet.
fe956b0a-fe65-4a72-a090-33cf23bc273d.jpg 952abcf5-f70e-4d7c-88b6-5b920fef7cce.jpg 4242fc07-caca-4e3d-aa6b-f5bd26406cb1.jpg 1ceab2b0-0089-46cf-aef9-8eb71b910396.jpg

Pourriez-vous m'aider à identifier quel type d'adaptateur je devrais acheter afin d'éviter de devoir changer toutes mes vannes ?

Merci par avance et bonne journée / soirée.

  • #2
Salut ! Erreur ! il s'agit d'une vanne " Scapi " fabriquée " in illo tempore " à Vilvoorde et dont le modèle se nomme Micomatic. Cette fabrique n'existe plus !

Tu auras plus facile de faire d'une pierre, 2 coups en remplaçant carrément le corps de vanne par celui d'une marque sur lequel les têtes thermostatiques modernes télécommandables s'adaptent.

Tu dis que tu as rénové ta maison, mais le chauffagiste qui y a sans doute placé une chaudière à " Condensation aurait dû carrément te soumettre d'office un poste "2 " à son devis en te soulignant que ces vannes étaient obsolètes, ne se faisaient plus et ne se réparaient plus aujourd'hui !

Dommage si ce ne fut pas le cas ou si tu ne l'as pas suivi !!! Je ne sais même pas s'il n'y a pas une prime au remplacement de ces vannes par des v.th. :eek: Ciao ! ;):)
Bon changement et bon confort ! Ciao. ;):)

  • #4
Tchotto a dit:
Tu dis que tu as rénové ta maison, mais le chauffagiste qui y a sans doute placé une chaudière à " Condensation aurait dû carrément te soumettre d'office un poste "2 " à son devis en te soulignant que ces vannes étaient obsolètes, ne se faisaient plus et ne se réparaient plus aujourd'hui !
Cliquez pour agrandir...

Heureusement ma chaudière a été changée par l'ancien proprio. Donc je n'ai pas eu ce poste là dans ma rénovation.

Ce n'est pas une urgence de changer toutes les vannes.

Je vais d'abord commencer par un adaptateur et on verra si ça marche ou pas.

  • #5
twautele a dit:
Une liste d’adaptateurs
https://homematic-ip.com/sites/default/files/downloads/ventile_compatibility_f.pdf

vous devriez mesurer le diamètre de votre vanne scapi et voir s’il y’a un équivalent.

Dispo chez amazon
https://amzn.eu/d/gDwzpIM



Voir la pièce jointe 186470

https://www.bricozone.be/t/recherche-vanne-thermostatique-scapi.126607/
Cliquez pour agrandir...


Merciii, c'est vraiment pas mal ton document avec les adaptateurs, malheureusement je ne trouve pas pour ma photo exacte il semblerait que ce soit un vieux système de vanne.

Par contre j'ai pu mesurer le diamètre et j'ai un diamètre de 30mm.

Quel type d'adaptateur me conseillerais-tu d'essayer ?

  • #7

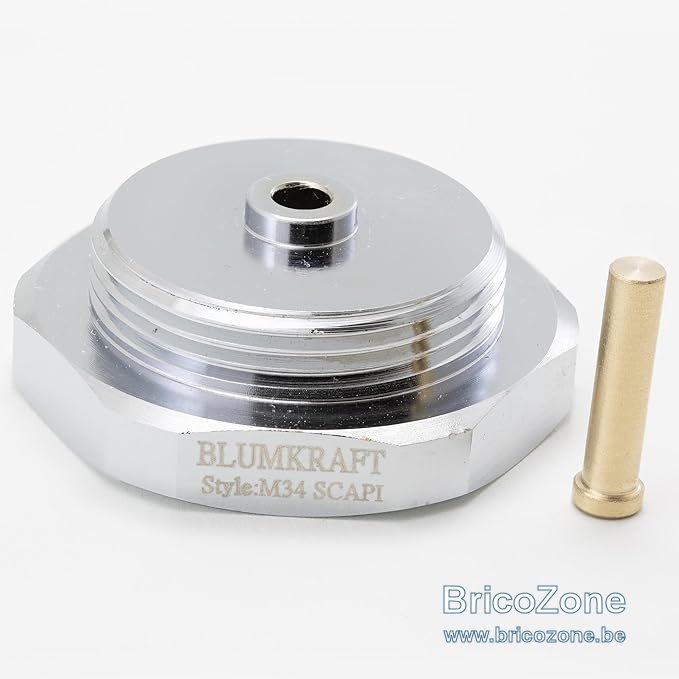

Super, un grand merci, je vais contacter la marque (BLUMKRAFT) pour m'assurer de la compatibilité. Leur support est très réactif (et cela évite de passer par Amazon) ;).

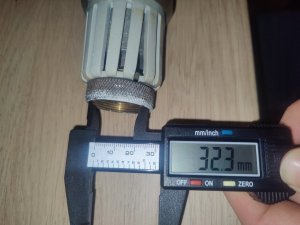

Après avoir pris des mesures avec un pied à coulisse (de marque chinoise générique, mais je n'ai pas mieux sous la main). Je vois que ma mesure initiale de 30mm n'était pas juste. Voici les photos plus détaillées. Peut-être que cela sera d'une aide à d'autres utilisateurs qui rencontreraient le même souci que moi.
IMG20251218105126.jpg IMG20251218103918.jpg IMG20251218104045.jpg


Je reviendrai ici pour donner mon retour d'expériences avec les adaptateurs.

Bonne journée,

  • #8
Y a seulement 2 diamètre, M28 et M30.
Si votre tête est en M28, il faut l’adaptateur pour du M30

  • #9
twautele a dit:
je vous ai mis le lien de l’adaptateur qui va bien :

https://amzn.eu/d/1oHKyhb
Cliquez pour agrandir...

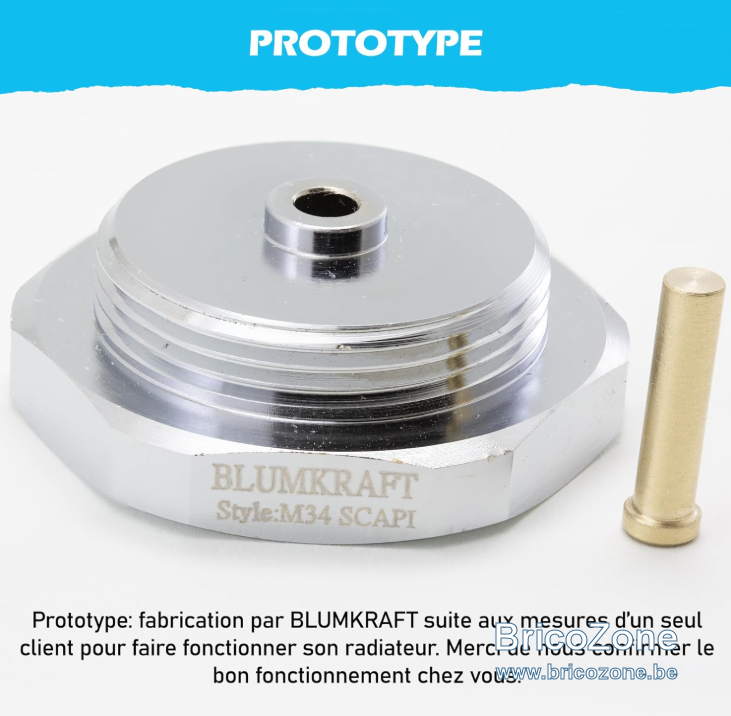

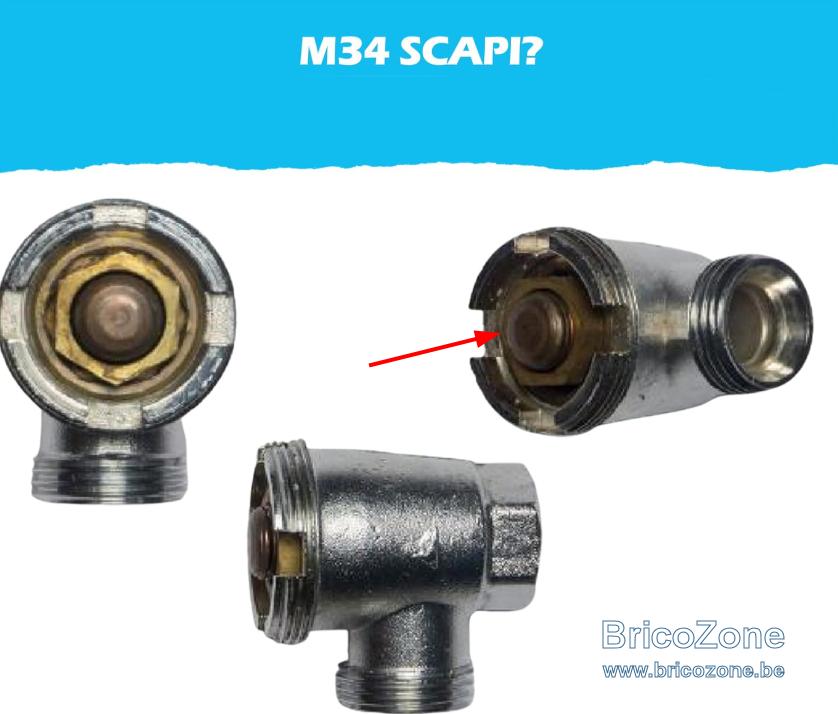

Chose très prometteuse que je n'avais pas vu à mon premier visionnage de l'article Amazon, est que l'adaptateur a été confectionné sur mesure pour un seul client. J'attends toujours le retour du support de Blumkraft. Si tout marche comme sur des roulettes je vous remercie pour l'aiguillage.



Même grosse PIN que je n'ai vu nulle part d'autre.

  • #10
Je viens d'en commander 6, je croise les doigts. Au pire du cas, je pourrais les renvoyer via Amazon.

  • #11
Salut ! Rares sont les "pros " encore au boulot aujourd'hui qui ont eu affaire à cette marque et en connaissent les maladies !
Le piston à ressort central est un truc qui se déforme et se bloque.

D'anciennes vannes manuelles plus vieilles encore rouillaient tellement qu'il était impossible d'en séparer du fait que la vis de maintien devenait indévissable et empêchait d' atteindre le presse-étoupe pour en stopper la fuite généralement insidieuse et invisible du fait que l'eau qui s'en écoulait était rapidement évaporée: en effet, l'eau circulait souvent à du 70~80°C sur les installations en thermosiphon. :eek:;) .

Et quand on s'en rendait compte, "à froid ", il était souvent trop tard !

L'astuce qui permettait de dépanner le client sans " le forcer " ni " en profiter " pour lui vendre quelque chose , consistait à carrément scier 1 cm du bas du volant en place au moyen d'une petite scie puis de casser l'anneau ainsi créé pour arriver à resserrer l'écrou du presse-étoupe et permettre au client de s'en resservir à confort , une fois la fuite écartée ! CQFD !
Mais qui connaît encore ce " truc " aujourd'hui ! ? ! Hum !

Ah ouiiii, c'est vrai.... aujourd'hui, on ne répare plus, on remplace ! :laughing::eek::scream:. Ciao. ;):)

  • #12
Tchotto a dit:
Salut ! Rares sont les "pros " encore au boulot aujourd'hui qui ont eu affaire à cette marque et en connaissent les maladies !
Le piston à ressort central est un truc qui se déforme et se bloque.

D'anciennes vannes manuelles plus vieilles encore rouillaient tellement qu'il était impossible d'en séparer du fait que la vis de maintien devenait indévissable et empêchait d' atteindre le presse-étoupe pour en stopper la fuite généralement insidieuse et invisible du fait que l'eau qui s'en écoulait était rapidement évaporée: en effet, l'eau circulait souvent à du 70~80°C sur les installations en thermosiphon. :eek:;) .

Et quand on s'en rendait compte, "à froid ", il était souvent trop tard !

L'astuce qui permettait de dépanner le client sans " le forcer " ni " en profiter " pour lui vendre quelque chose , consistait à carrément scier 1 cm du bas du volant en place au moyen d'une petite scie puis de casser l'anneau ainsi créé pour arriver à resserrer l'écrou du presse-étoupe et permettre au client de s'en resservir à confort , une fois la fuite écartée ! CQFD !
Mais qui connaît encore ce " truc " aujourd'hui ! ? ! Hum !

Ah ouiiii, c'est vrai.... aujourd'hui, on ne répare plus, on remplace ! :laughing::eek::scream:. Ciao. ;):)
Cliquez pour agrandir...

Merci pour votre retour d'expériences.

En effet je remarque qu'une des vannes et totalement bloquée. Je vais encore essayer de forcer, mais semblerait-il que je doive user de la scie

Bonne journée,

  • #13
Grâce aux adaptateurs de Blumkraft, (je remercie encore une fois le support client et surtout @twautele pour le tuyau), j'ai pu ajouter mes vannes thermostatiques Sonoff TRVZB à mes anciens raccords, j'ai juste eu besoin d'une pièce de 5 centimes dans chaque vanne pour que le contact se fasse bien une fois la position "fermée" enclenchée.

Cependant, j'ai effectivement remarqué comme l'a mentionné @Tchotto , des traces de calcaires dans certaines vannes. Sans doute dû à une fuite précédente. Par contre pas d'écoulement d'eau à priori.
Je confirme également avoir eu recours à la force pour retirer ces quelques vannes qui étaient visiblement attaquées par le calcaire en l'occurrence (pas de traces de rouilles me semble-t-il).

Est-ce que je devrais m'en inquiéter de ces vannes à l'avenir ? Comment éviter ces micro-fuites à terme ?
Sans doute devrais-je faire appel à un plombier qui remplacera certainement le raccord à prix fort :/ .

  • #14
Salut ! Tout s'use ! Pour travailler au chauffage, j'appelle un " chauffagiste " . :D
Il faut voir ce que tu appelles " prix fort ". Il demandera " le prix " pour son intervention.
Comme il ne connaît probablement pas bien ces anciennes vannes "Scapi " ( Vilvoorde ), il n'en connaît pas l'encombrement et devra adapter la tuyauterie au nouveau corps de vanne ( que je te recommande de choisir en " Heimeier ( groupe IMI -> voir le Net) pour leur longévité et qui sont moins sujettes aux blocages que d'autres vannes plus connues). Corps sur lesquels tu adapteras plus facilement la tête de ton choix éventuellement télécommandable .
Pour ce faire, il aura à vidanger l'installation, à adapter les nouvelles vannes ( +/- 1/2h par vanne) + remplir, purger et contrôler si fuite il y a qu'il corrigera.
Si tu lui demandes de faire le travail en une fois, tu feras l'économie de plusieurs déplacement, vidanges / remplissages, etc. Le prix moyen par tête sera nettement diminué ! CQFD. Bon choix ! Bon confort ! Ciao. ;):)

  • #15
De mémoire, les Scapi ont le même encombrement que des Comap (qui sont en M28).
Comap a changé depuis quelques années leurs ressort et se bloque plus difficilement.

  • #16
Da05 a dit:
De mémoire, les Scapi ont le même encombrement que des Comap (qui sont en M28).
Comap a changé depuis quelques années leurs ressort et se bloque plus difficilement.
Cliquez pour agrandir...
Salut ! Si c'est bien le cas au niveau encombrement, ce sera génial car daxh64 pourra entreprendre lui-même ce remplacement à son rythme .
Les inserts Comap de dernière facture sont en effet pourvus d'un axe et ressort de diamètre plus grand que celui des anciennes vannes. De ce fait, la surface offerte aux saletés de l'eau est plus grandes, et elles collent moins !
Donc, bien choisir les "gros axes " comme ceux des Vannes Heimeier ! :cool::p

Je devrais dire " enfin " car comme pour d'autres fabricants, cela fait plus de 30 ans que je leur ai tous indiqué la cause du blocage de leurs axes et ce qu'il fallait faire pour l'éviter et rendre leur produits plus fiables.

Ils ne m'ont pas encore tous suivis ! Alors que les "pros " sérieux" ont autre chose à faire que d'aller presque honteusement demander 125€ ( 1 dépl +première heure de m/o engagée/dûe ) pour faire le tour de la baraque et taper sur les vannes pour les débloquer ! Hum !
Dans ce cas - d'un encombrement égal - va pour ces nouvelles Comap ! Ciao. ;):)

  • #17
Merci à tous pour vos précieux conseils et discussions enrichissantes.

Le jour où je verrai des dysfonctionnement dans mon système actuel. Je ferai le remplacement total des mes anciennes vannes.

Bonne fêtes à tous et toutes :party:
