  • #81
adrika a dit:
D'autres ont un avis sur ce que dit Eljub? @baziles18 ou @jeanphi500?
Baziles, tu as justement 3 rangées de 4 panneaux. Etant donné que l'on a les mêmes, tu as fait comme mon plan en post #78?
Cliquez pour agrandir...

J'ai câblé au feeling qui semble être un mix des 2.

Mais promis si je prends la foudre je ferai une màj du câblage :p

Edit. Dans mon cas les panneaux sont tellement proche que cela m'étonnerait qu'il y ai un impact significatif.

Par contre j'ai bien groupé "+" et "-" pour aller de mon groupe de 12 panneaux à celui de 8 panneaux.

  • #82
baziles18 a dit:
J'ai câblé au feeling qui semble être un mix des 2.

Mais promis si je prends la foudre je ferai une màj du câblage :p

Edit. Dans mon cas les panneaux sont tellement proche que cela m'étonnerait qu'il y ai un impact significatif.

Par contre j'ai bien groupé "+" et "-" pour aller de mon groupe de 12 panneaux à celui de 8 panneaux.
Cliquez pour agrandir...

Pour les connectiques MC4, tu as pris des certifiés Trina? Car je viens de me rendre compte que celles que j'ai ne sont pas Trina...

  • #83
tu mets des MC4 classique, pas de soucis

sinon ne fait pas la même erreur que moi, j'ai serti des mc4 pour rentrer dans l'onduleur et puis je me suis rendu compte que SMA utilise des MC4 sans sertissage et pas compatible avec les MC4 normaux

Mais ils sont fournis avec l'onduleur donc pas de soucis mais garde les bien pour l'onduleur ;)

Dernière édition:
  • #84
eljub a dit:
tu mets des MC4 classique, pas de soucis

sinon ne fait pas la même erreur que moi, j'ai serti des mc4 pour rentrer dans l'onduleur et puis je me suis renduit compte que SMA utilise des MC4 sans sertissage et pas compatible avec les MC4 normaux

Mais ils sont fournis avec l'onduleur donc pas de soucis mais garde les bien pour l'onduleur ;)
Cliquez pour agrandir...

Classique, trop content d'avoir terminé... une fois que tu sertis les MC4 comme personne t'en fais 4 de trop :D

  • #86

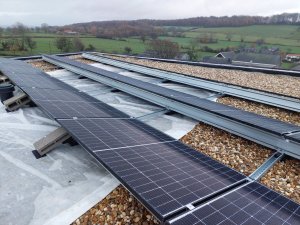

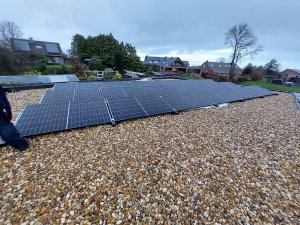

Et bien ce fut une dure journée. Pour moi, une des pires vu le temps que l'on a eu... :pensive:
Mais ils sont tous montés et placés. Demain on relie les 2 rangées, on tire les câbles vers l'onduleur, on place l'onduleur et on raccorde. Après c'est notre ami électricien qui fera la connection au coffret secondaire.

  • #87
Dernière ligne droite. Demain réception entre 13h et 15h.

J'ai préparé tous les documents (du moins, j'espère...) en 3 exemplaires.
- data sheet de l'onduleur + certificat de conformité + n° de série
- data sheet des panneaux
- schéma de position des panneaux sur le toit
- plan de l'emplacement de l'onduleur, du coffret secondaire, du coffret principal et du compteur dans l'habitation
- photos des panneaux, de l'onduleur, des coffrets et du compteur
- et bien sûr le schéma unifilaire

Je prendrai Tipex et bic si je devrai modifier qqch.

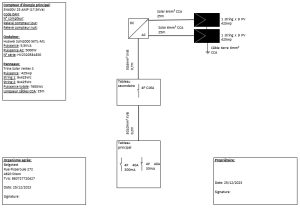

Plan unifilaire BZ.png

Ai-je oublié quelque chose?

Adrika

  • #88
- Le 300mA est forcément avant le 30mA !
- Que veut dire 25mc ?
- n'y a-il pas un disjoncteur pour départ vers le tableau secondaire ? (Si oui l'indiquer est mieux)
- La puissance d'un M1 5KTL est de 5500 VA ou 5.5 kVA (pas 5000W ou 5kW)
- La puissance DC ne doit pas être mentionnée sous l'onduleur (d'autant plus que c'est la puissance DC conseillée du flyers donc aucun intérêt mis à part embrouiller)
- le symbole utilisé pour les disjoncteurs sont ceux d'un porte fusible. (Voir à quel point le contrôleur sera tatillon)

Dernière édition:
  • #89
mc = mètre courant J'ai modifié
Pas de disjoncteur vers le tableau secondaire. Du moins, je ne pense pas. Je dois inscrire comment du coup?
Nous ne savons pas compter sur notre électricien.
J'ai modifié le plan suivant vos conseils.

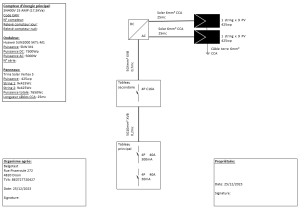

Plan unifilaire BZ.png

Je sais que le contrôleur est compréhensif lorsque c'est de l'auto-installation.

  • #90
Au risque d'être casse-bonbons je préférais de loin les 2 disjoncteurs du coffret principal l'un au dessus de l'autre. (mais avec le 300mA en dessous et le 30mA au dessus)

Le plus important est que les désignations/puissances d'onduleurs, disjoncteurs et différentiels soient corrects, le schéma compréhensible et identique à la réalité, le reste est secondaire.

  • #91
Bon, re modification :joy:

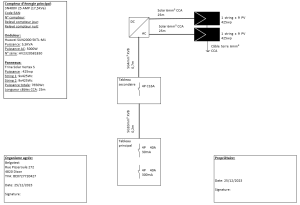

Plan unifilaire BZ.png

On vient de monter changer le disjoncteur et on a allumé l'onduleur. Pas de lumière rouge, que du vert qui clignote lentement. Logique, il fait plein soleil aujourd'hui! On produit un max :joy:

Adrika

Dernière édition:
  • #92

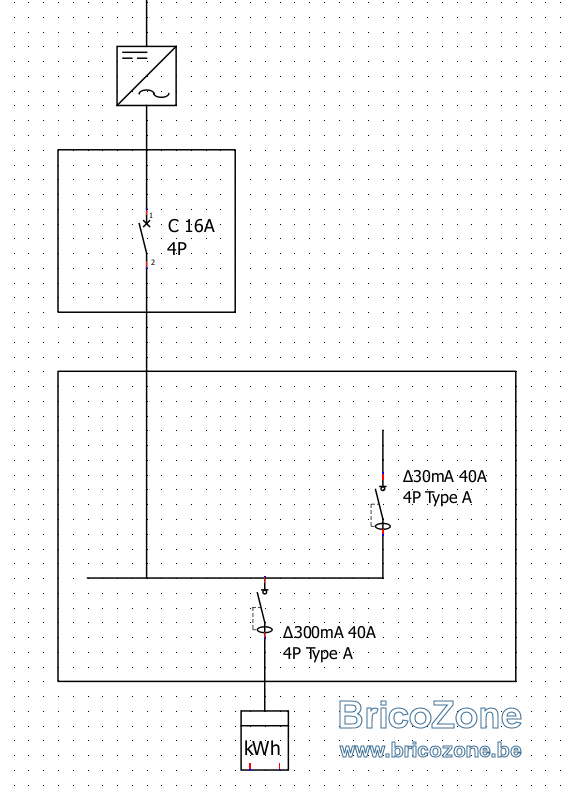

Tu ne peux pas faire un truc comme ça pour le coffret principal ?
Sinon je parierais que le contrôleur te laissera le temps de corriger. ;)

Regarde tout de même dans ton tableau s'il n'y a pas un disjoncteur dédié au tableau secondaire.



Dernière édition:
  • #93
calbe a dit:
Tu ne peux pas faire un truc comme ça pour le coffret principal ?
Sinon je parierais que le contrôleur te laissera le temps de corriger. ;)

Regarde tout de même dans ton tableau s'il n'y a pas un disjoncteur dédie au tableau secondaire.


Voir la pièce jointe 152657
Cliquez pour agrandir...

Si je peux faire. Demain matin. Maintenant, préparation du souper de réveillon :p

  • #95

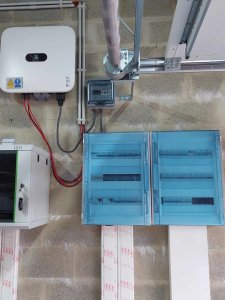

Voilà, super cadeau de Noël. Réception ok! :p
Avec les félicitations du contrôleur pour notre travail. Trop fort.
Merci à vous tous de nous avoir aider. ;)

Nb: je vais pouvoir reclapper notre électricien. Un disjoncteur 10A suffisait bien. Comme vous me l'aviez dit :grinning:

  • #96
Joyeux Noël !
Il vient dans deux jours chez moi. :cool:

  • #97
Tien, chez moi aussi...

  • #99
Aucune idée.. Il a été désigné par l'installateur et je n'ai pas vu que vous aviez révélé qui venait chez vous.
