Aide pour choix de disjoncteurs

DinoBrico · 1 Août 2022

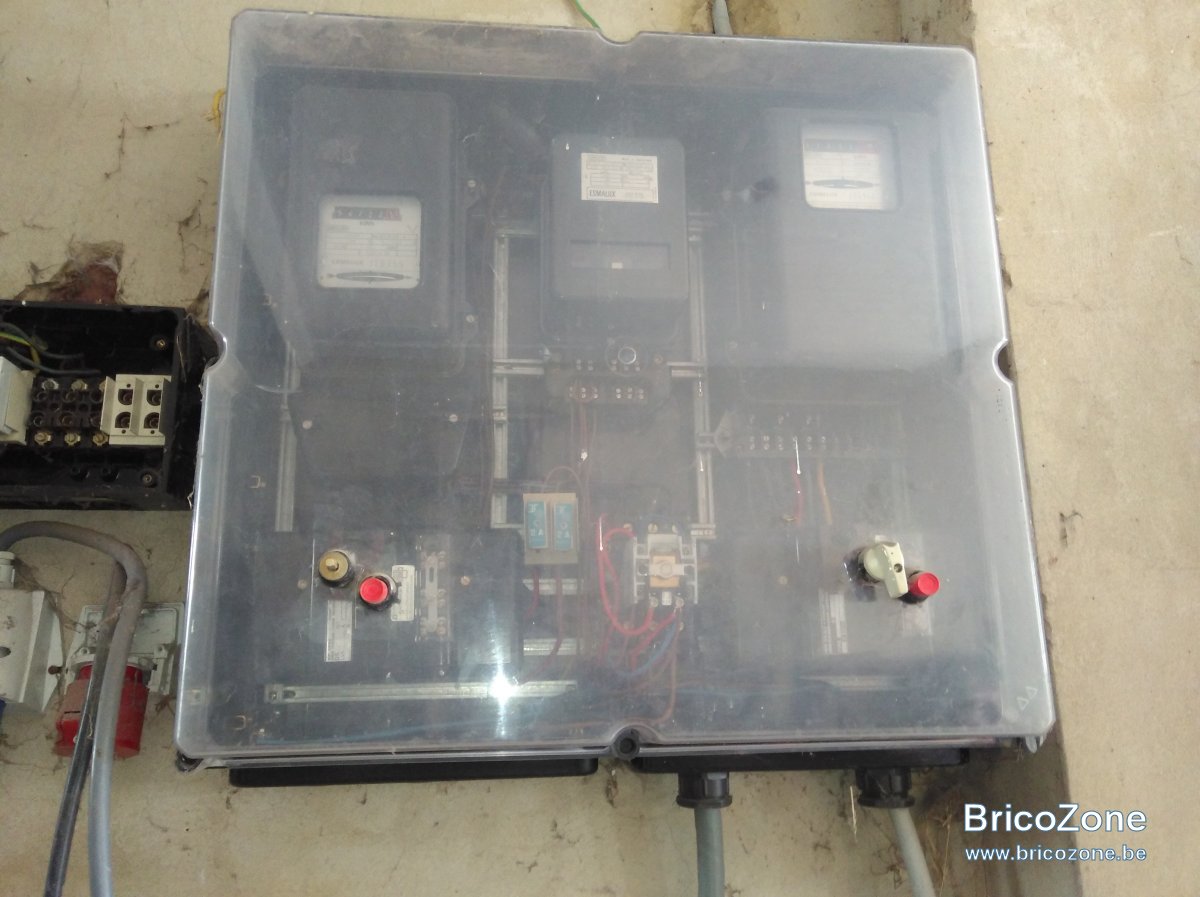

Bonjour, je voudrais savoir quels disjoncteurs je dois choisir pour remplacer un tableau existant(les nouveaux disjoncteurs ne resteront que quelques années, car l'électricité sera refaite entièrement, le tableau sera définitif mais pas les disjoncteurs). C'est du triphasé(les photos arriveront toute à l'heure), il y a deux compteurs (un exclusif nuit pour chauffage à inertie et un jour/nuit pour toute la maison), et je voudrais placer les "deux compteurs" dans le même tableau. Pour l'instant il y a

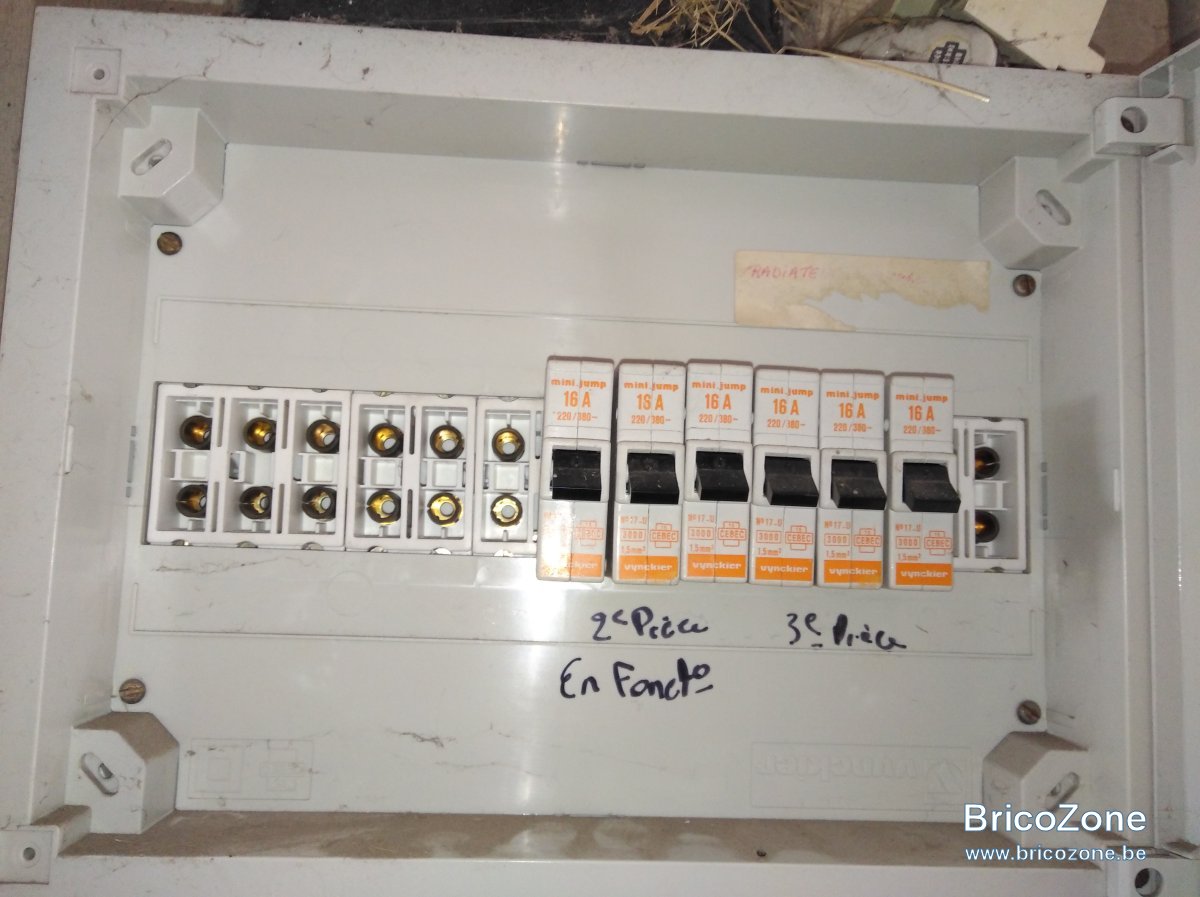

-un tableau avec deux câbles qui sorte (pour les chauffages) avec à chaque phase un disjoncteur de 16A (donc 6 disj), par quoi dois-je le remplacer? 1 disj diff 63A 30mA et 2 disj tri 32A?

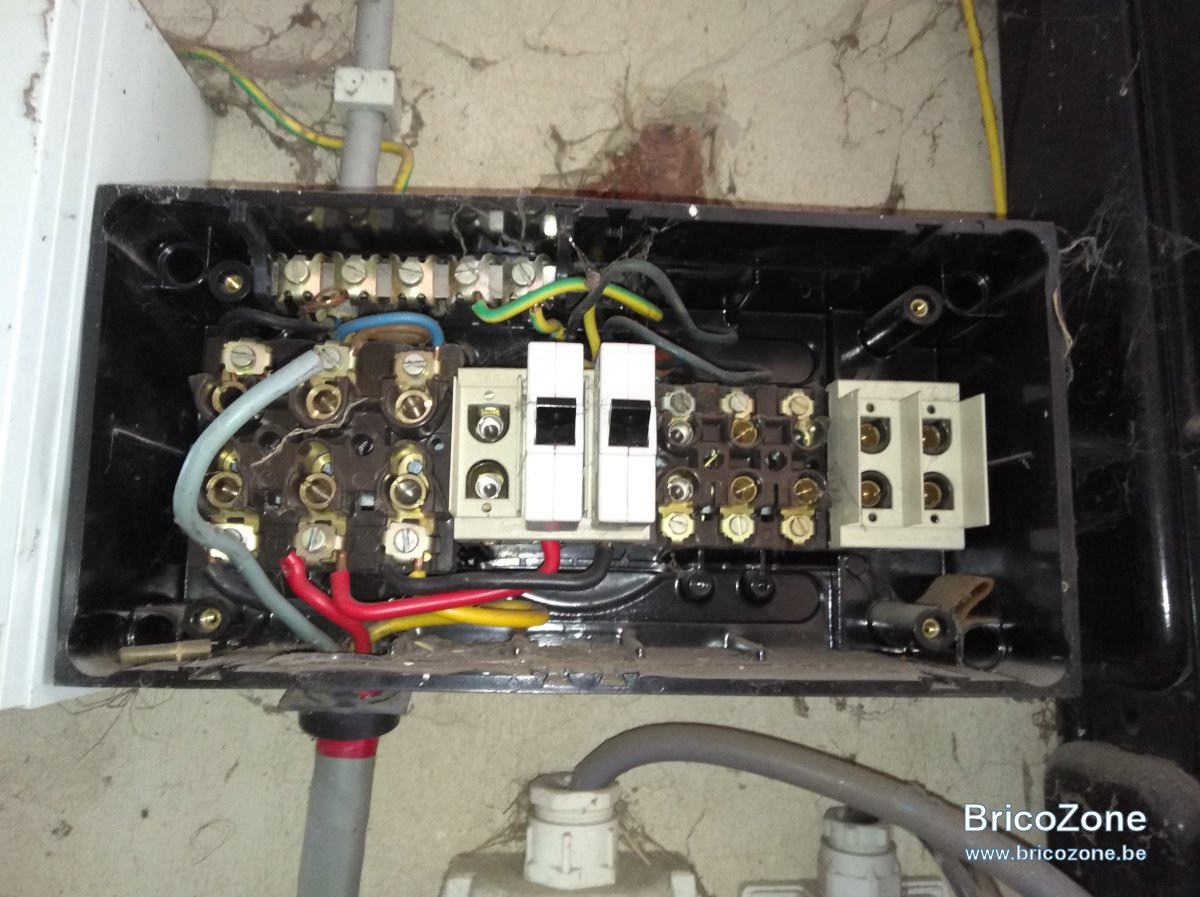

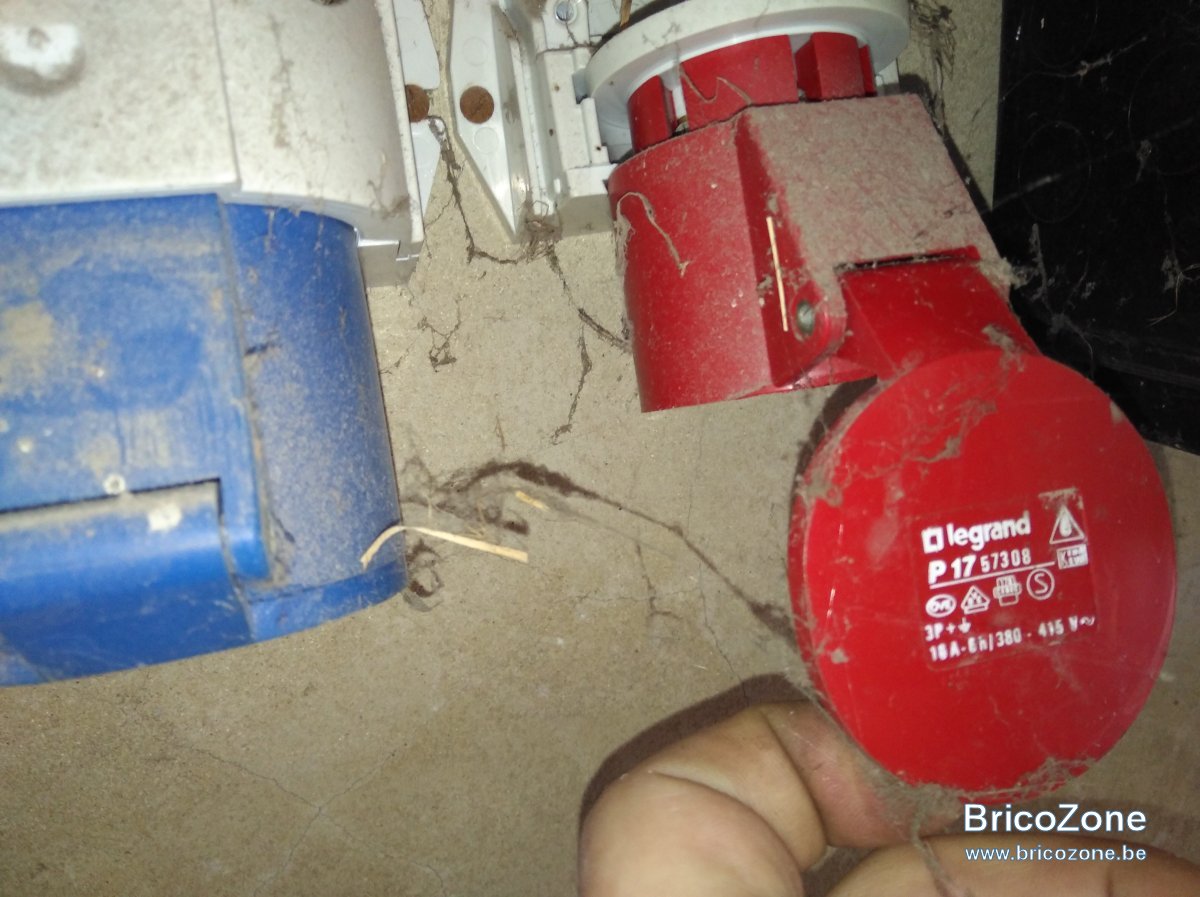

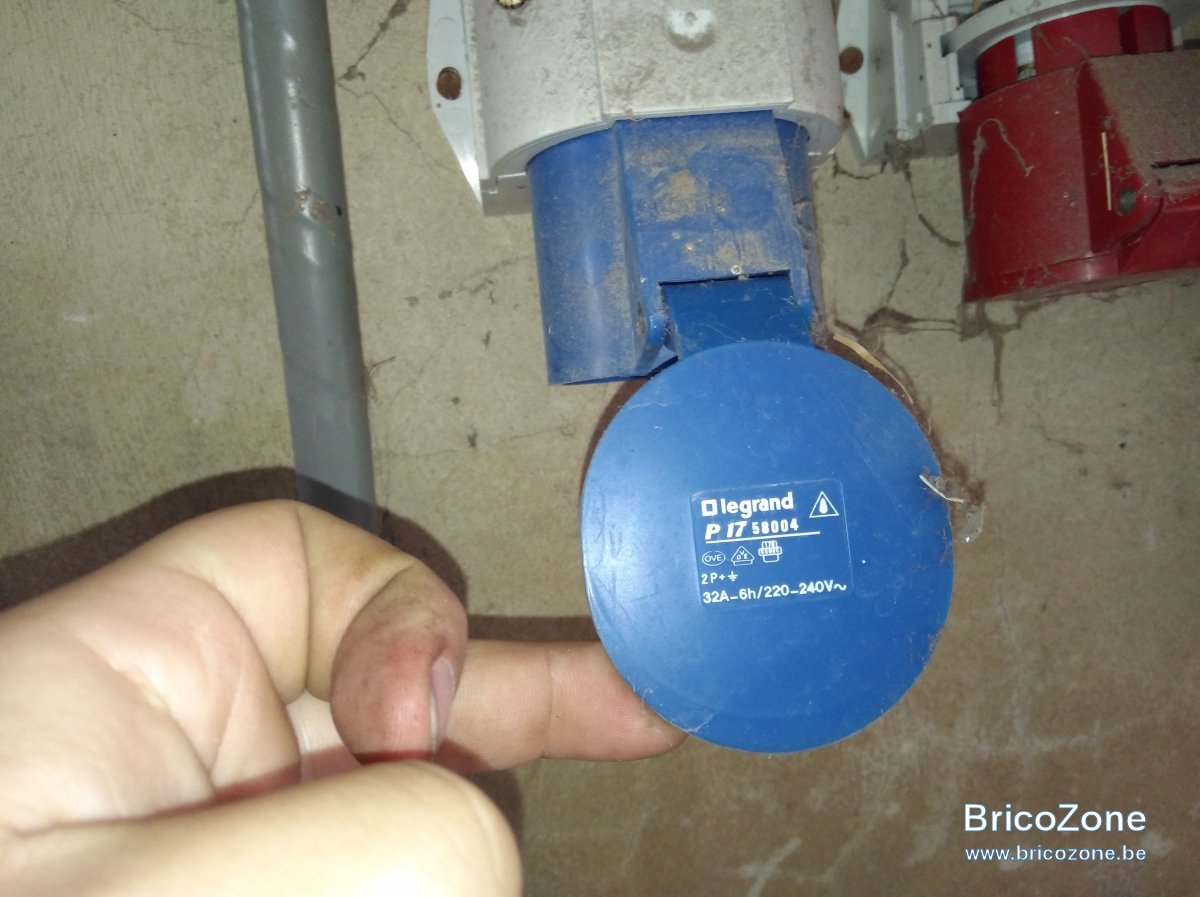

- un tableau avec un disj pour taque de cuisson (absent), un seul disj pour TOUTE la maison.... (la maison sert plus d'entrepôt qu'autre chose c'est pour ça que l'élèc n'est pas refaite tout de suite, y'a d'autre à faire en priorité) et un autre disjoncteur absent pour une prise près du tableau. Ici aussi, par quoi puis-je les remplacer? 1 disj diff 63A 30maA, un disj tri 32A pour la taque, un bipolaire 16A pour la maison (j'ai du remplacer quelque fils dans la maison et vu leur âge et taille j'ai peur de mettre du 20...), il faut aussi rajouter 2-3 prise à proximité du tableau donc un bipolaire 20A? et il faut aussi rajouter deux prise(une rouge 16A 380v et une bleu 32A 230v) quel disj puis-je ajouté pour ces deux prise?(je posterais les photos en rentrant ce sera plus claire, je ne les aie pas sur moi)
dois-je rajouter une ligne dans le tableau pour un disj diff type A pour la taque?

Voilà les images

Merci à tout ceux qui pourront m'aider.

Cory · 1 Août 2022

Bonjour,
D'abord une question, quel est votre distribution ? triphasé mais 3x230 ou 3x400V+N ?
Vous remplacez les fusibles par la même valeur.
Un conseil ne jamais placer le calibre maximum mais adapté à la consommation du circuit. Principalement pour les circuits d'éclairages.

flashman · 1 Août 2022

Quelle est la puissance du compteur et la distribution?

Si deux compteur, il faut obligatoirement 2 coffrets séparés de 10cm minimum avec chacun leur(s) différentiel(s). C'est strictement interdit de les rassembler.

Si tri, on branche la taque en tri. Un 20a suffit largement (pour autant que l'on ait au moins ça au compteur).

Un seul 300ma type A qui protège tout, et, un 30ma type A, derrière le 300ma, qui ne protège que ce qui a un rapport avec de l'eau.

Chauffage, si c'est du 16, on remet du 16, certainement pas du 32 (la section des fils n'est d'office pas adaptée à du 32a. 32a = 6 carré minimum).

Ne surtout pas se renseigner sur des sites français, et, encore moins acheter du matériel. Les normes sont totalement différentes chez nous (c'est en France que l'on met plusieurs 30ma, pas chez nous. Et les différentiels type AC sont totalement interdit chez nous).

flashman · 1 Août 2022

J'ai complété.

Cory · 1 Août 2022

Une bonne nouvelle, vous pouvez garder le coffret à la condition qu'il possède sa porte.

DinoBrico · 1 Août 2022

Cory a dit:
Bonjour,
D'abord une question, quel est votre distribution ? triphasé mais 3x230 ou 3x400V+N ?
Vous remplacez les fusibles par la même valeur.
Un conseil ne jamais placer le calibre maximum mais adapté à la consommation du circuit. Principalement pour les circuits d'éclairages.

- triphasé 3x230

flashman a dit:
Quelle est la puissance du compteur et la distribution?

Si deux compteur, il faut obligatoirement 2 coffrets séparés de 10cm minimum avec chacun leur(s) différentiel(s). C'est strictement interdit de les rassembler.

Si tri, on branche la taque en tri. Un 20a suffit largement (pour autant que l'on ait au moins ça au compteur).

Un seul 300ma type A qui protège tout, et, un 30ma type A, derrière le 300ma, qui ne protège que ce qui a un rapport avec de l'eau.

Chauffage, si c'est du 16, on remet du 16, certainement pas du 32 (la section des fils n'est d'office pas adaptée à du 32a. 32a = 6 carré minimum).

Ne surtout pas se renseigner sur des sites français, et, encore moins acheter du matériel. Les normes sont totalement différentes chez nous.

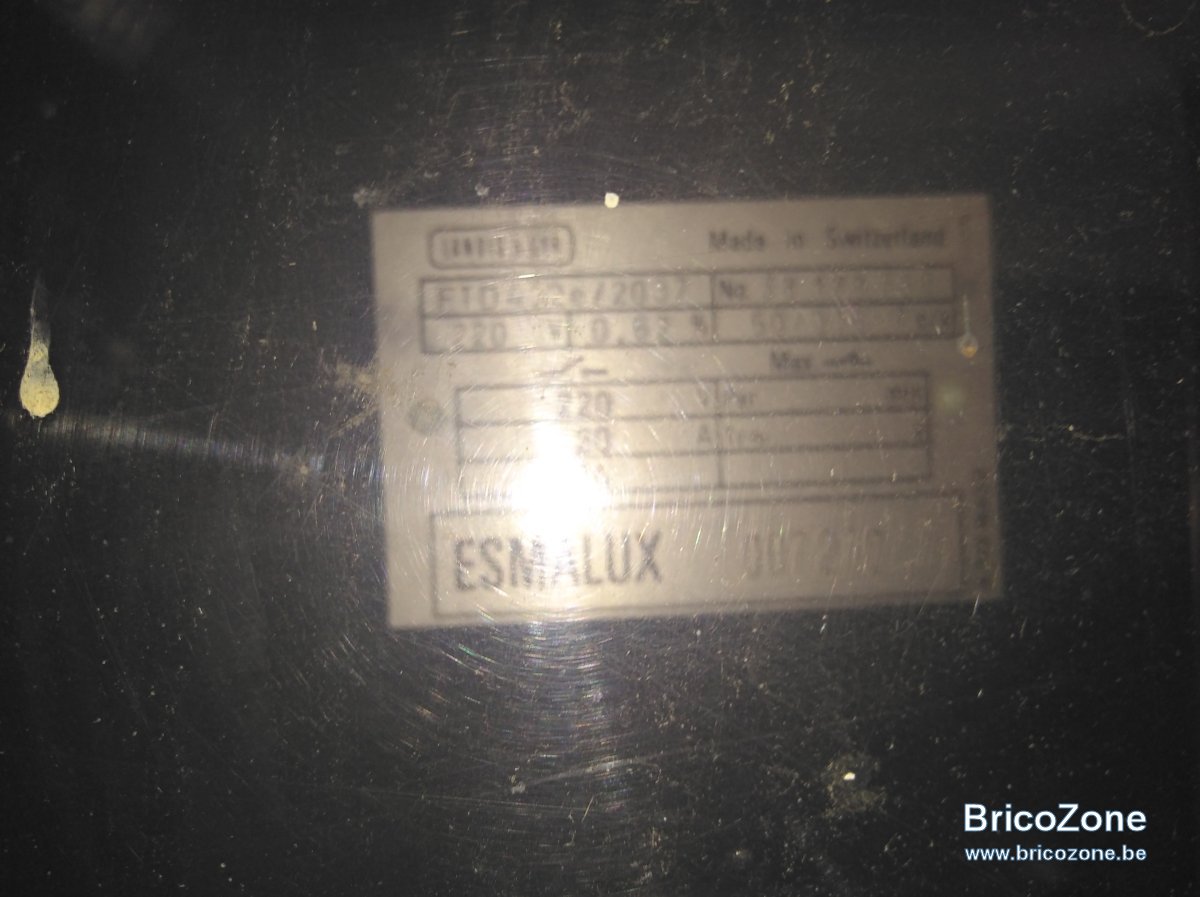

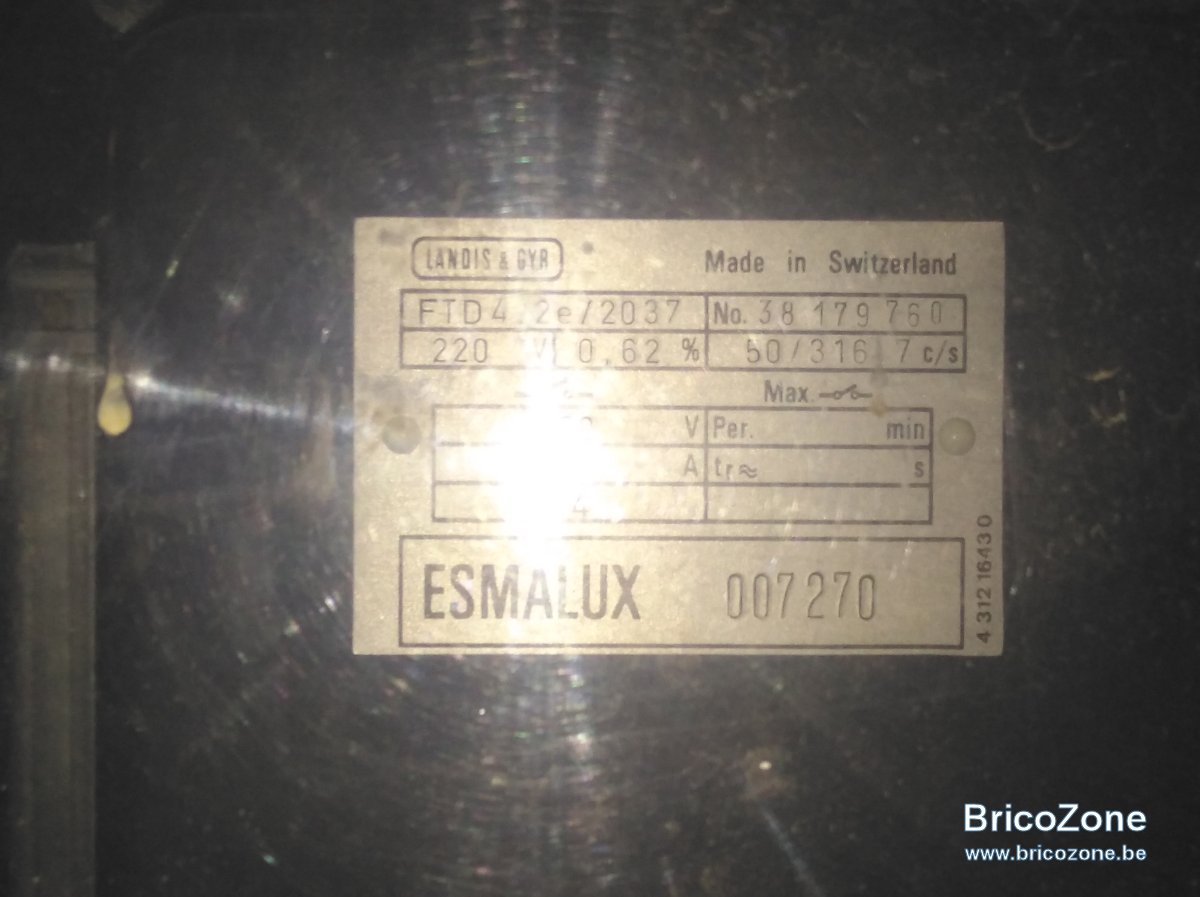

- Bonne question, pas moyen de lire ce qu'il y a dessus... le compteur a sans doute plus de 50 ans....
-ok
-ok j'avais pris la référence en mono.....
-pas de rapport avec l'eau donc 300 ma ok
-faut que je vérifie la section mais, il n'y auras pas un problème de puissance? mono 3*16*230 > tri racin3 *16*230?

Cory · 1 Août 2022

Pas de rapport avec l'eau ? Pas de salle de bains, lave vaisselle, lave linge, ... ?
Du mono ne sait être 3*16*230 mais 2*16.
Par contre entre chaque phase vous avez du 2x230V.

DinoBrico · 1 Août 2022

Cory a dit:
Pas de rapport avec l'eau ? Pas de salle de bains, lave vaisselle, lave linge, ... ?
Du mono ne sait être 3*16*230 mais 2*16.
Par contre entre chaque phase vous avez du 2x230V.

-la maison n'est pas habitée, elle sert surtout d'entrepôt à outils, la personne possède 4 maisons les unes à coté des autres

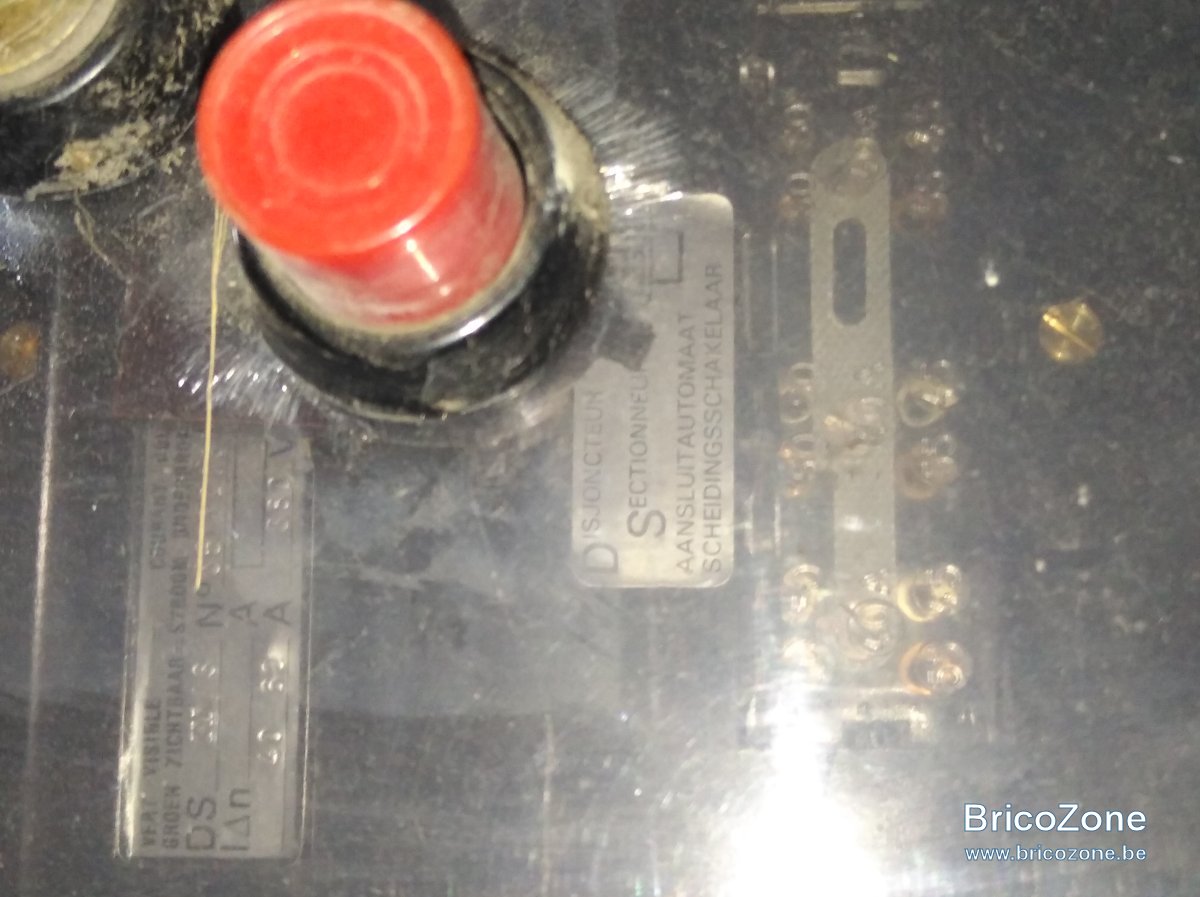

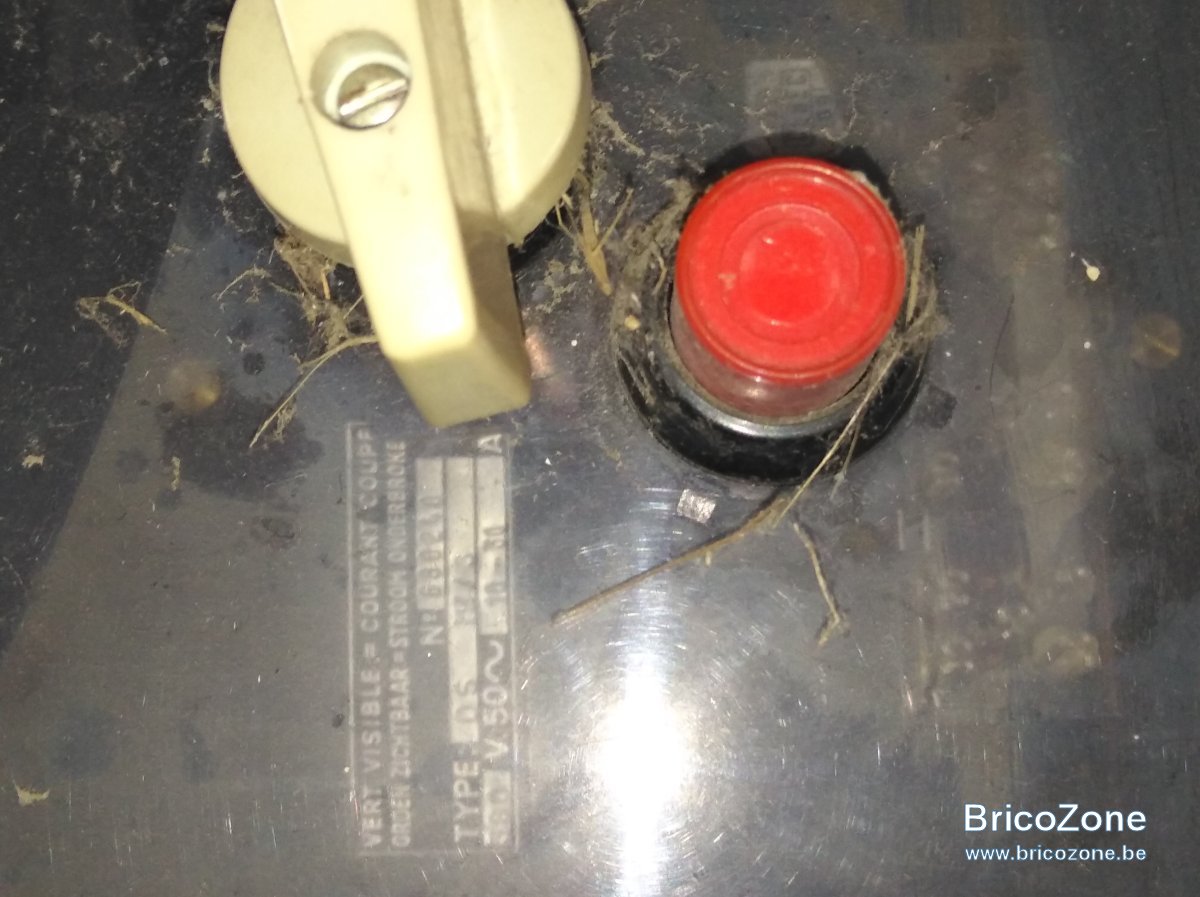

-oui, c'est là que j'ai un petit problème, j'ai un fusible 16A (voire photo) par phase du coup je ne sais pas ce que ça donne niveau calcul puissance

Cory · 1 Août 2022

S'il s'agit du disjoncteur général c'est donc 16 x 230 x √3 = 6.374 Watts
S'il s'agit du disjoncteur d'une ligne ce sera 16 x 230 = 3.680‬ Watts

DinoBrico · 1 Août 2022

Cory a dit:
S'il s'agit du disjoncteur général c'est donc 16 x 230 x √3 = 6.374 Watts
S'il s'agit du disjoncteur d'une ligne ce sera 16 x 230 = 3.680‬ Watts

Ha ok, je vois où est mon erreur

flashman · 1 Août 2022

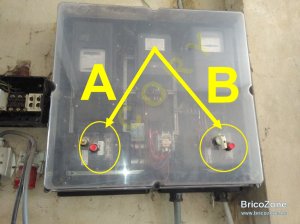

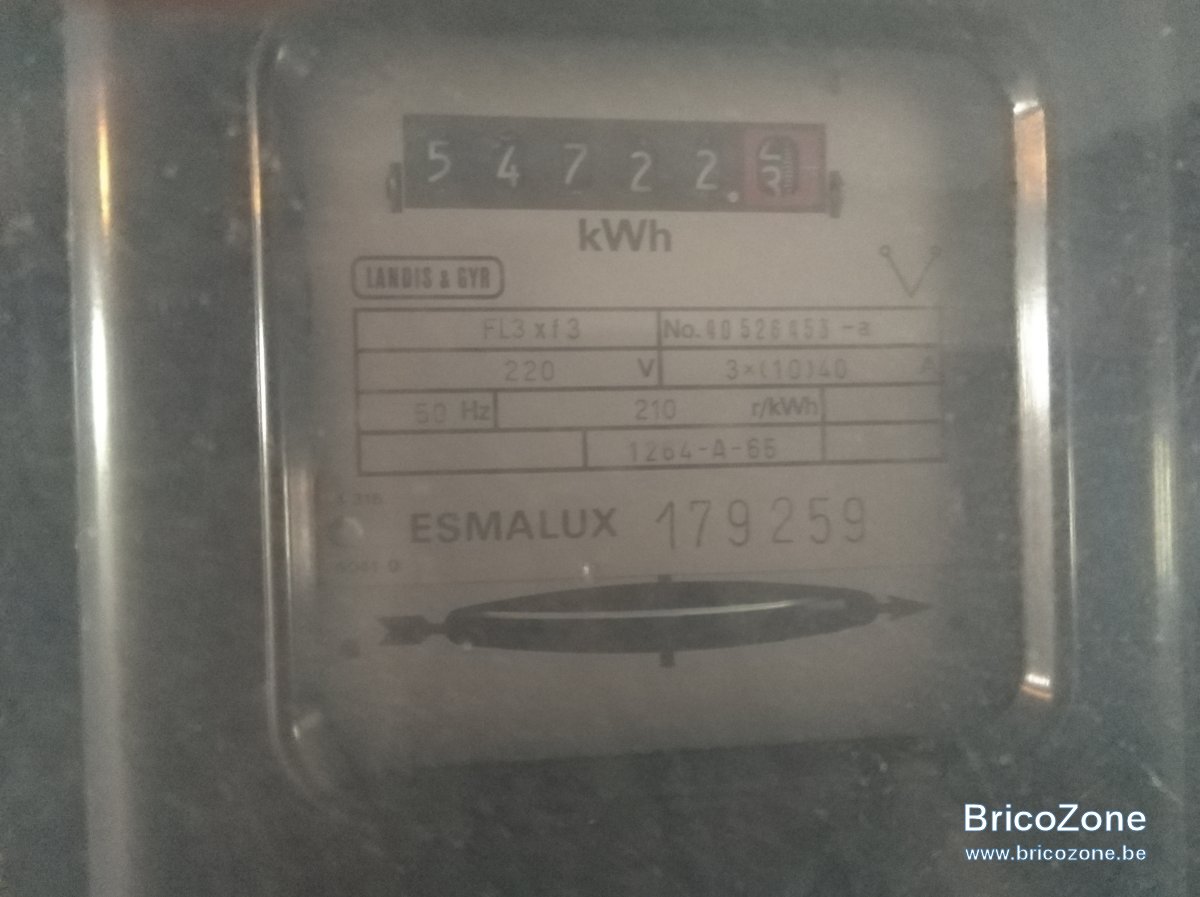

Des photos des compteurs...? C'est la première chose à vérifier avant de ne commencer quoique ce soit... On ne commence rien sans savoir ça.

DinoBrico · 1 Août 2022

flashman a dit:
Des photos des compteurs...? C'est la première chose à vérifier avant de ne commencer quoique ce soit... On ne commence rien sans savoir ça.

n'étant pas sur place, c'est le mieux que je puisse faire maintenant
