Aide pour création escaliers limon central

Bonjour à tous,
J'aurais besoin d'aide,pour la realisation d'un escalier quart tournant bas, limon central reconstitué en crémaillère sur le dessus (marche bois)
Les côtes étant un peu juste ,je voudrais que l'on me comfirme la faisabilité..
La HAUTEUR à gravir est de :2535mm
La LARGEUR DE LA TRÉMIE est de:910mm (la largeur de l'escalier serait de 870mm)
La LONGUEUR DE LA TRÉMIE HAUTE est de :2590mm
La longueur de la tremie basse est à déterminer car limiter par la poutre de la trémie qui est à 2305mm
C'est un quart tournant bas , qui monte à droite , marche balancé
J'aimerais avoir vos avis, particulièrement sur la SECTION du limon metal et à la limite un plan si c'est possible
MERCI D'AVANCE À TOUS ET BON BRICOLAGE

Bonjour,

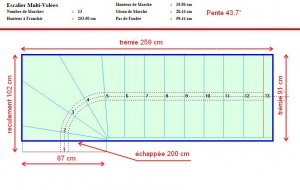

Le calcul donne 13 marches de 19,5 cm de hauteur, un giron de 20,44 cm, une pente (un peu forte) de 43,7° et un pas de foulée de 59,44 cm. Cet escalier est considéré comme une échelle de meunier (pente supérieure à 45°). Le reculement de départ est limité a 102 cm pour une échappée moyenne de 200 cm :



Aperçu de cet escalier en 3D :



Je suppose que ce que vous appelez "la longueur de la trémie basse" est plutôt le reculement de départ. Précisez aussi ce que vous appelez "marches balancées" ? par exemple sur le plan ci-dessus les marches sont "rayonnantes".
La section du limon central dépend de sa conception : cintré ou assemblé en 2 parties à l'équerre, avec ou sans poteau de soutien, si le limon est assemblé en 2 parties, le petit morceau peut être prolongé jusqu'au mur, ce qui limite les efforts.
Pour diminuer la pente de cet escalier, il serait préférable de réduire sa largeur et si le limon central peut être fixé sous la dalle (ou poutre), il est possible de réduire la marche palière.

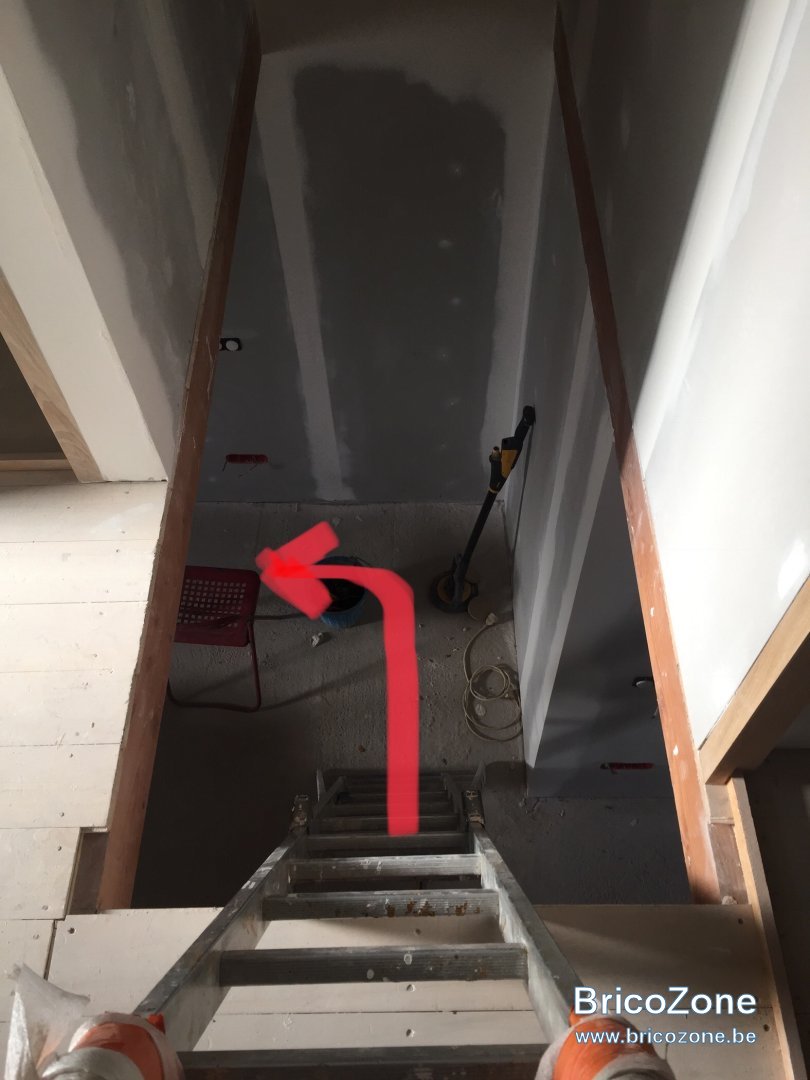

Avant de passer 2 heures pour faire un plan, j'ai besoin de toutes ces précisions et peut-être une photo des lieux (principalement l'endroit où sera fixé le limon à l'arrivée à l'étage).

Bonne journée,

Lionel.

Bonsoir Lionel, tout d’abord vraiment merci pour votre aide, je trouve que ceux que vous faites est formidable.
Pour plus de précisions,ceux que j’appelle la trémie basse est bien le reculement de départ,

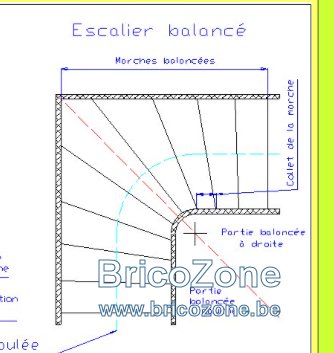

Ensuite je voulais dire escaliers balancés comme votre exemple sur la photo 1,

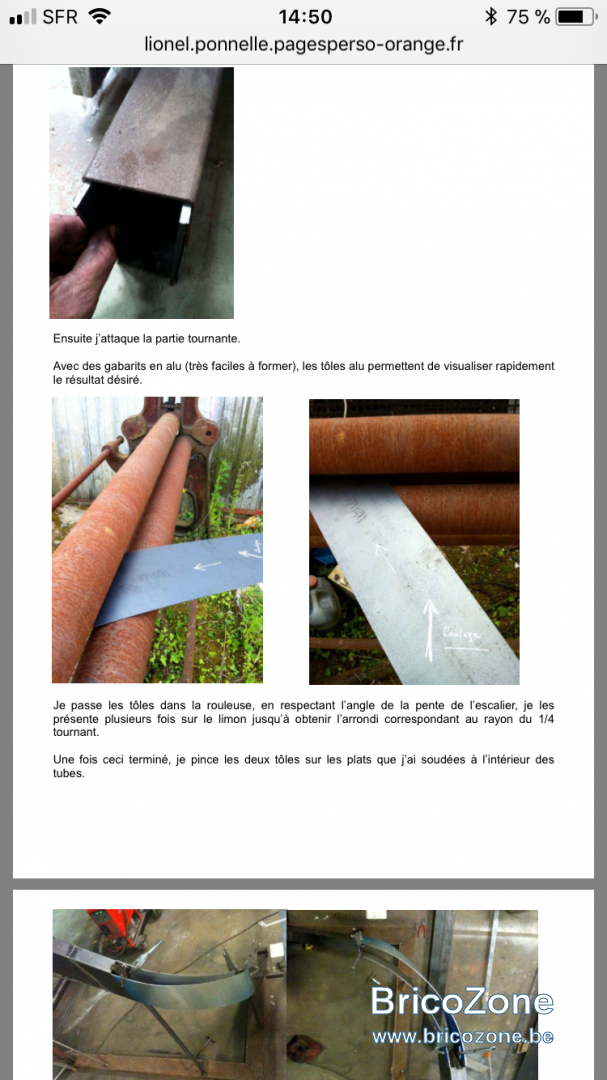

Pour le limon c’est bien cintré et reconstitué comme sur votre exemple photo 2
Pour la largeur je ne peux pas réduire beaucoup donc je ne pense pas que cela aura un effet sur la pente?

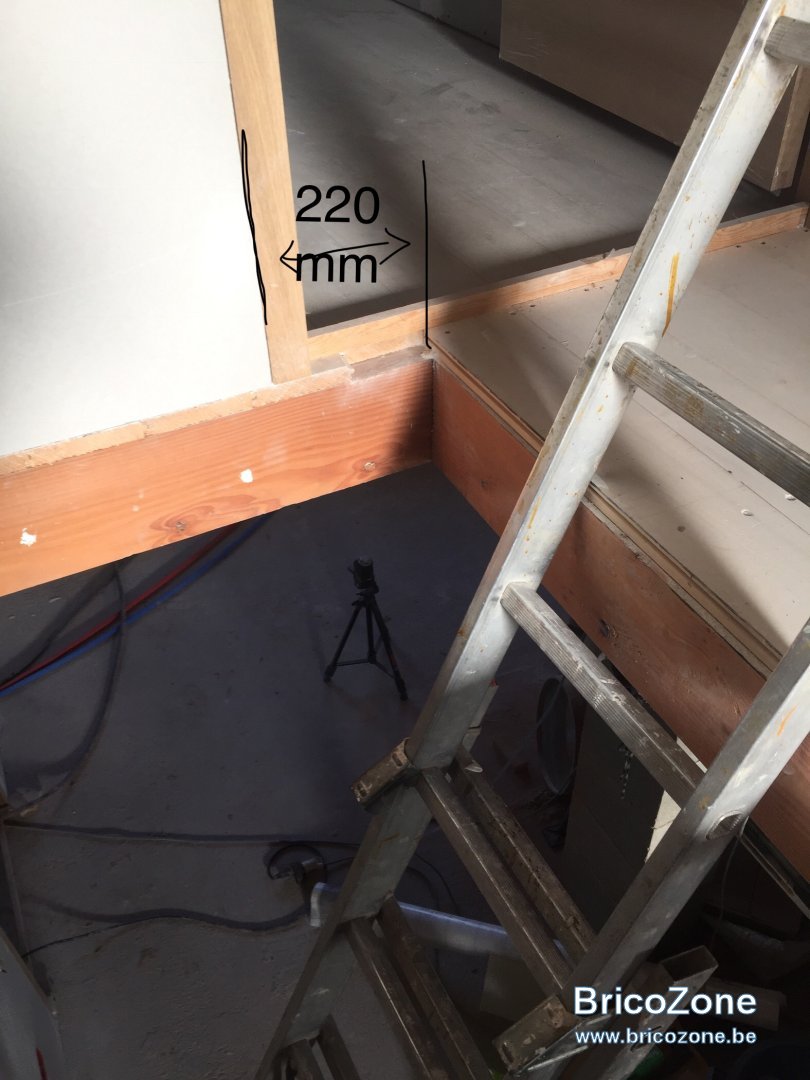

Il faudrait que la marche palières fasse 220 mm max pour s’aligner au cadre de la porte, ou moins si ça n’est pas possible(photo 3)

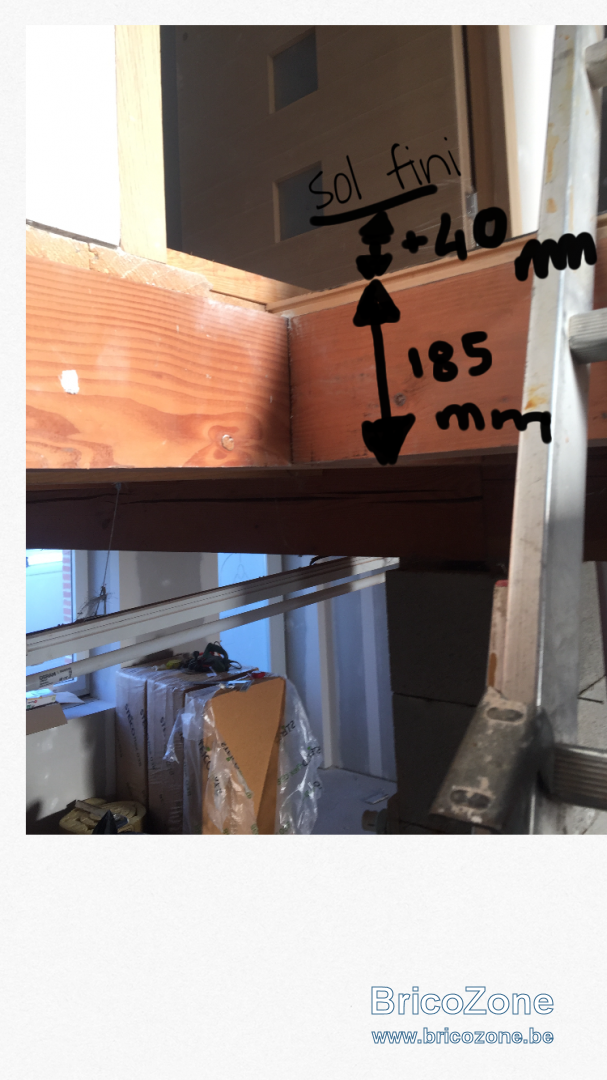

La poutre de fixation fait 185mm + 40mm de reservation pour arriver au sol fini( photo 4)
Les marches seront en bois épaisseur 33mm poser sur un plat de 5 mm je pense..
Vraiment désolé j’ai beaucoup plus de pratique que de théorie et la je bloque un peu , j’espère avoir été assez clair et encore merci pour votre aide
Ps les photos ne semblent pas dans le bon ordre mais bon je pense quevous comprendrais

Bonjour flooo,

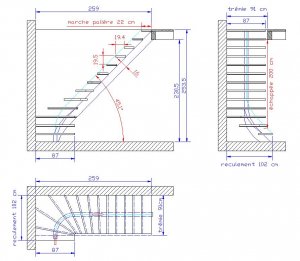

Voici le plan de votre escalier, il aura 13 marches de 19,5 cm de hauteur, un giron de 19,4 cm, une pente de 45,1° pour un pas de foulée de 58,4 cm. Le reculement de départ sera de 102 cm pour une échappée de 200 cm :



Si ce plan vous convient, je ferais le plan avec les cotes des marches et du limon. La section du limon sur ce plan est de 8 x 16 cm.

Bonne journée,

Lionel.

Bonjour lionel, merci pour votre disponibilités, ce plan me convient parfaitement, pour la section du limon je vous fait confiance.
Merci et bonne journée

Le limon est-il centré par rapport à la trémie ? Si non est-il possible de le centrer ? Ou cela change tout les plan? Dsl

Le limon est centré par rapport à l'escalier. Vous pouvez toujours centrer l'escalier sur la trémie (décalage de 2 cm), ce qui réduira l'échappée d'environ 2 cm). Ces plans sont réalisés (à la main) sur un logiciel de DAO et demandent environ 2 heures de travail, je n'ai pas envie de reperde 2 heures pour 2 cm.

Voici le plan avec les cotes des marches balancées :



Le plan avec les cotes du limon en position "normale" :





Le détail des éléments du limon (en position normale) :



Et le limon en position horizontale avec ses cotes :



Je ne peux pas en faire plus.

Bonne journée,

Lionel.

Oui je comprends tout-à-fait,vraiment merci beaucoup pour votre aide
Bonne continuation
