Aide pour dessiner un Schéma isométrique

Bonjour à tous

je viens pour vous demander de l aide pour dessiner ce fameux schéma isométrique
La disposition est plus que simple donc j avais décidé de la faire moi même mais le certificateur a juste rigolé quand il l a vue

bon, mon installation n était pas conforme, j’ai fait les réparations ( j espère en tout cas que tout est ok maintenant) et il me reste ce fameux schéma à faire

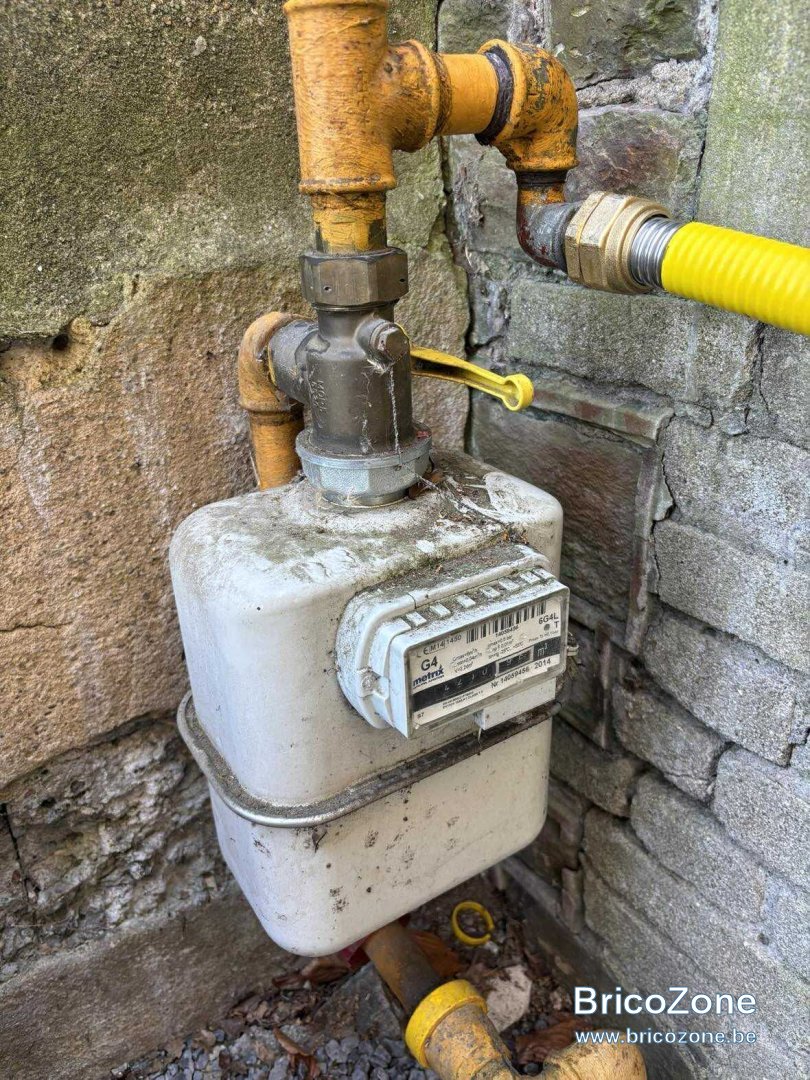

le compteur de gaz se trouve à l extérieur et est relié au tuyau plt 25 avec un coude

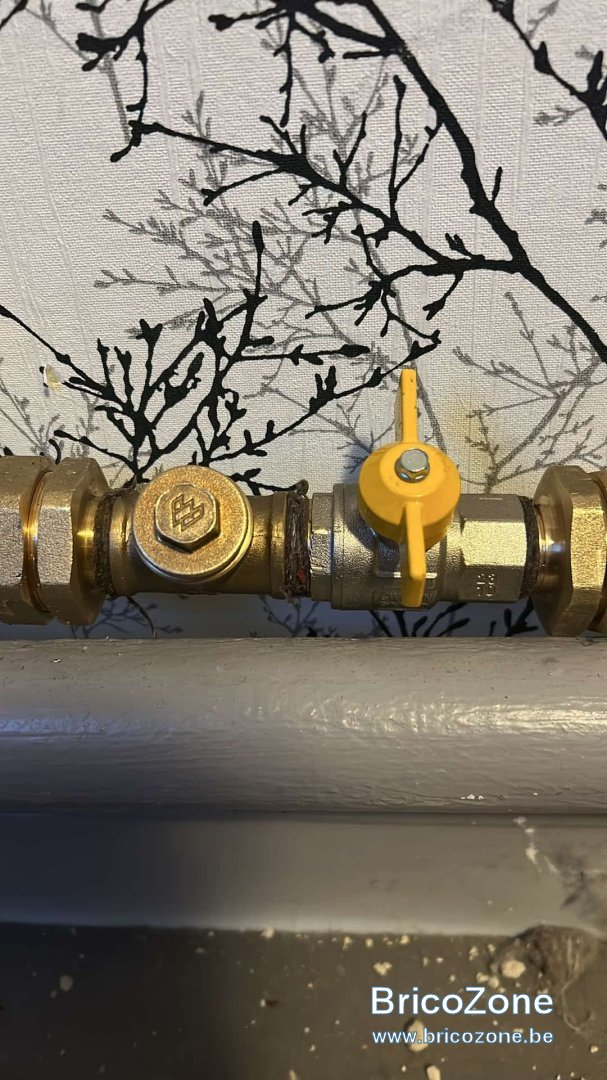

Des l entrée dans la maison j ai mis une vanne et un bouchon ( dans l autre sens que sur la photo ‍♀️)

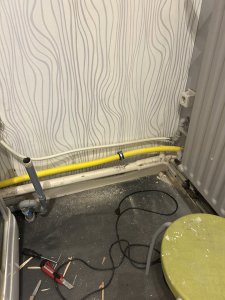

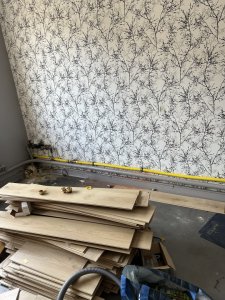

Le tuyau va tout droit sur une distance de 10 mètres et arrive en dessous de la chaudière

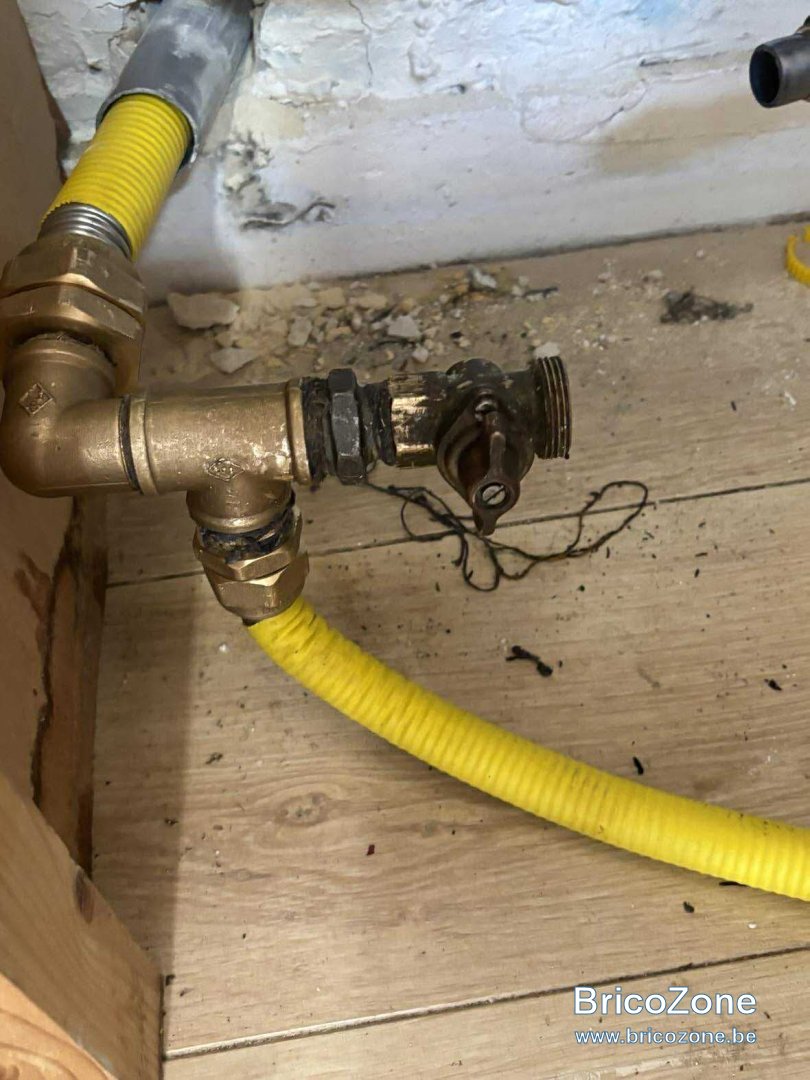

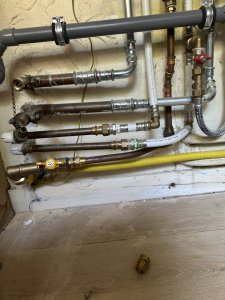

La j ai mis une coude puis un t qui divise le tout en deux: partie haute est raccordée à la chaudière en passant par une vanne ( pas celle sur la photo, je l ai remplacée) et la partie basse à un autre tuyau plt 20 qui est raccordé à la cuisinière
En réalité j ai mis un coude entre le t et le plt pour la cuisinière mais je n ai pas de photo

Pourriez vous me faire un mini croquis de ce schéma svp?
J espère que c est assez clair toutes mes explications à dormir debout
Merci

Le certificateur le fera sur place,
par contre le PLT pendant non fixé c'est un refus !
merci de faire des photos de plus loin

Oui voilà

mouais pas terrible :
les collier ont l'air d'être trop grand
passage de mur tous avec fourreaux ?

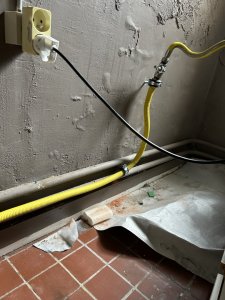

photo avec flexible drole de torsade et ensemble non fixé au mur
terre présente ?
manque le collant jaune autour des raccords

j avais jamais fait ça avant
La maison va être rénovée apd septembre et j avais trois jours pour mettre ça aux normes et aucun chauffagiste sous la main alors je l ai fait toute seule ‍♀️
Le certificateur repasse aujourd’hui
Les colliers sont à la bonne dimension et oui j ai mis des fourreaux et branché la terre mais comme l électricité n est pas conforme je ne sais pas si la terre fonctionne
Le flexible, une fois le meuble rapproché au mur se remet en place
Je ne savais pas pour le collant jaune autour de raccords il n en avait pas parlé au premier passage
Je les ajouterai avant son passage

en fait il me faut juste que le certificat soit positif, tout ça va être refait pas un professionnel
Même la chaudière va être changée et va également changer de place
Tous ces vieux tuyaux de chauffage vont disparaître au même moment que les radiateurs industriels tout moches
Mais pour avoir le prêt travaux il faut que le gaz soit ok

ah bon il suffisait simplement de mettre un appareil mobile (cuisinière par exemple) à la sortie du raccord dans la maison dans ce cas !
Surtout si tout va être déplacé c'est un travail inutile !

Oh
Je ne savais pas ça j ai vraiment galéré pour le faire
Tant pis, j espère que ça va passer aujourd’hui, c est le plus important
Merci pour les conseils
