Aide pour installer un luminaire

D

Dzib

• 5 Mars 2018

• #1

Bonjour,
Je précise d'abord que je suis un gros nul en électricité, raison pour laquelle je viens demander de l'aide ici, même si ça paraîtra pe ridicule comme question. Bref...

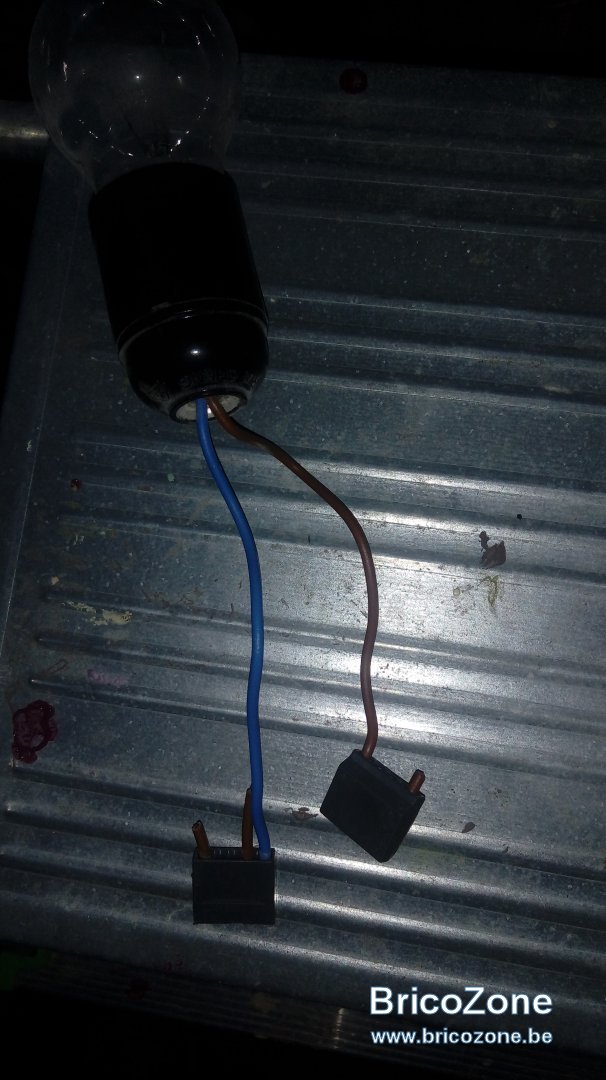

Voici mon problème, dans la buanderie de ma nouvelle maison, il y a une simple ampoule comme éclairage donc je veux installer un plafonnier. Déjà je m'interroge car la lampe n'est pas branchée avec un sucre classique mais un petit carré en plastique (sais pas comment ça s'appelle, voir photo) qu'il m'est impossible d'ouvrir pour récupérer les fils. Donc je coupe.

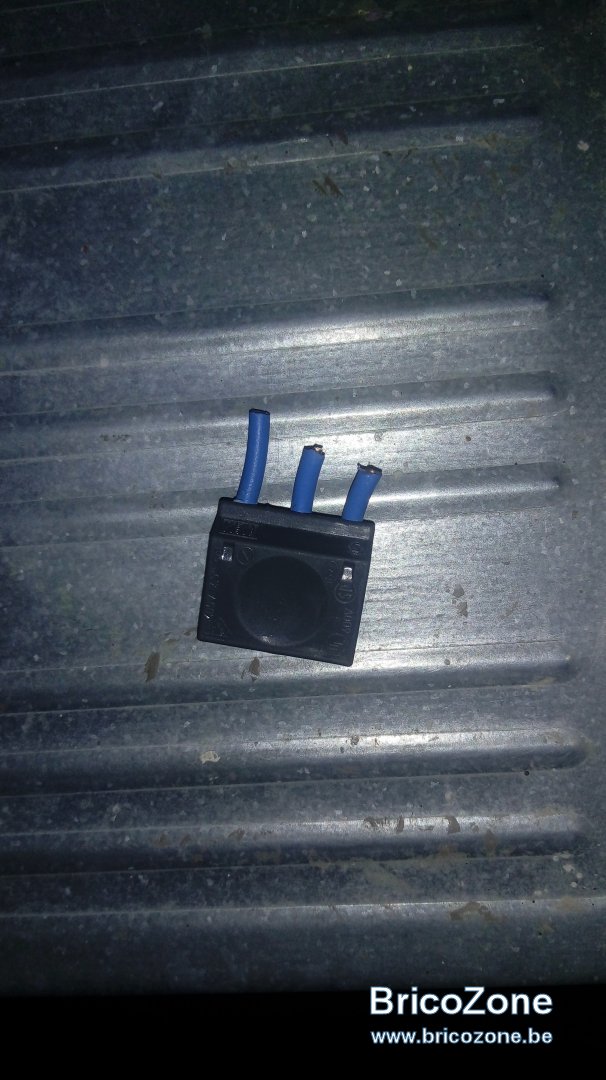

Autre bizarrerie, sur les 6 fils qui sortent du plafond, les 3 phases sont branchés à la lampe et les 3 neutres à rien du tout (hormis le petit carré en plastique gris)... Il devrait pas y avoir un neutre et un phase sur la lampe ?

Bref au final maintenant je retrouve avec ces 6 fils et je parviens pas à les brancher correctement pour que ça fonctionne.
De plus il n'y a plus de lumière non plus dans la toilette juste à côté. J'imagine qu'en debranchant tout j'ai coupé le réseau...

J'ai essayé de rebrancher les 3 phases sur un sucre relié à mon plafonnier mais ça marche pas...

Une aide ? Un conseil ?



B

busbar

• 5 Mars 2018

• #2

Pas besoin d'ouvrir les wago en tournant et tirant tu sais enlevé les cables.

Ce sont des wagos qui faisait le lien entre le "général", ta buanderie,ton wc et surement un autre endroit si tu as 3 fils dans le plafond. Normal dès lors que tu n'aies plus de lumière au wc et surement la ou va le 3eme câble non plus.
tu avais 4 câbles par wago en comptant celui allant l'ampoule d'après tes photos?

Tu dois remettre les 3 câbles du plafond de la même couleur dans les wagos pour avoir à nouveau du courant partout.
Et mettre un 4eme câble a branché à ton nouveau plafonnier. (celui qui allait à l'ampoule avant.)



D

Dzib

• 5 Mars 2018

• #3

Oui et non, disons que y avait juste les 3 phases vers la lampe et les 3 neutres dans un wago



G

Gouda

• 5 Mars 2018

• #4

Tu es bien en mono phasé ?



D

Dzib

• 5 Mars 2018

• #5

Merci busbar, je vais tester ça demain



D

Dzib

• 5 Mars 2018

• #6

Gouda a dit:

Tu es bien en mono phasé ?

Cliquez pour agrandir...

Oui



flashman

• 5 Mars 2018

• #7

Tu branches tout les bleus ensemble et tu mets un bout de fil entre ceux-ci et la borne N du luminaire.

Tu branches tout les bruns ensemble et tu mets un bout de fil entre ceux-ci et la borne L du luminaire.

Tu fais pareil pour la terre.




Le bleu de ton ampoule était forcément branché avec les autres bleus sinon tu n'aurais pas de lampe...



D

Dzib

• 5 Mars 2018

• #8

flashman a dit:

Tu branches tout les bleus ensemble et tu mets un bout de fil entre ceux-ci et la borne N du luminaire.

Tu branches tout les bruns ensemble et tu mets un bout de fil entre ceux-ci et la borne L du luminaire.

Tu fais pareil pour la terre.

Cliquez pour agrandir...

Facile en fin de compte
Merci



Cory

• 5 Mars 2018

• #9

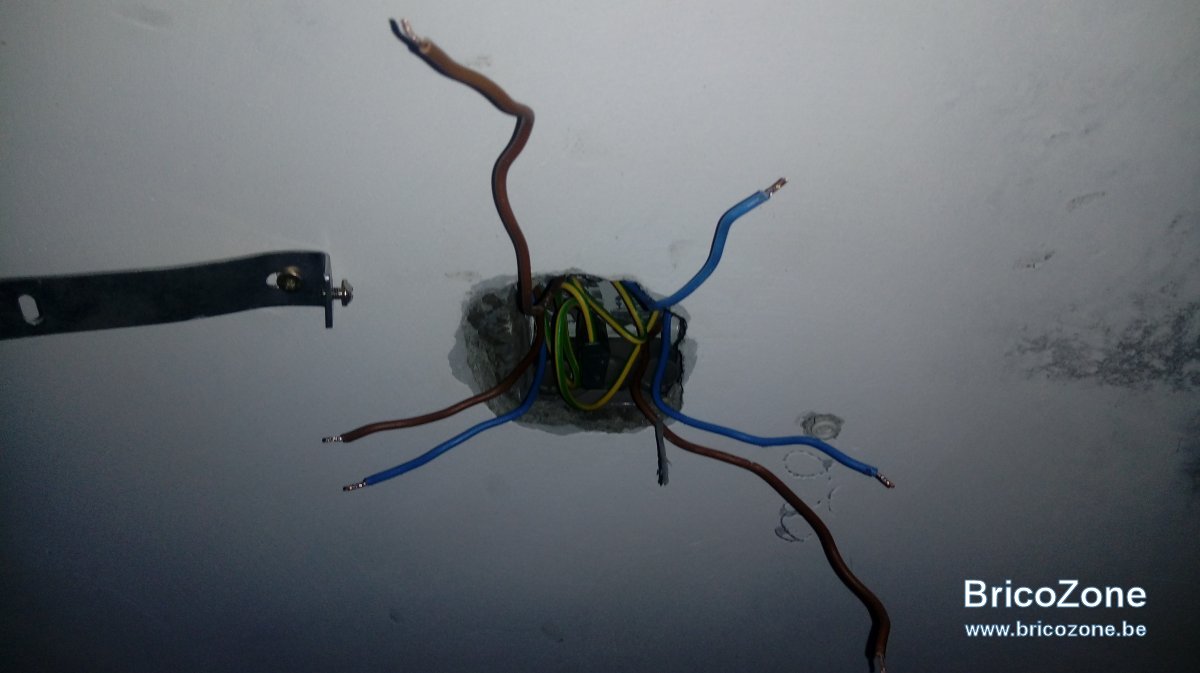

Attention flashman, sur la première photo il y a deux bruns sur un wago et un brun sur l'autre.
Donc mettre tout les bruns ensemble me semble une très mauvaise idée.
Il aurait fallut bien repérer avant de démonter.



flashman

• 5 Mars 2018

• #10

J'ai vu... Mais, au pire, il devra débrancher un brun qui sera celui de la pièce (qui se branchera sur la borne L du luminaire sans les autres) et faire suivre l'autre (brancher les deux bruns qu'il reste ensemble sur un wago).

En bref, tester quel est le brun qui sert pour la lumière en question et brancher les deux autres ensemble sur un wago.

Le reste reste ainsi.


Je n'ai rien dit pour l'instant pour ne pas compliquer...


Le luminaire doit se placer par dessus la boîte, on ne peut pas voir les fils une fois qu'il sera monté...
Et quand on dénude, on n'est censé ne pas griffer le cuivre...



Dernière édition: 5 Mars 2018

D

Dzib

• 6 Mars 2018

• #11

flashman a dit:

Et quand on dénude, on n'est censé ne pas griffer le cuivre...

Cliquez pour agrandir...

J'ai utilisé une pince à dénuder donc y a pas de raison que j'aie griffé le cuivre



Cory

• 6 Mars 2018

• #12

Bonjour Dzib,

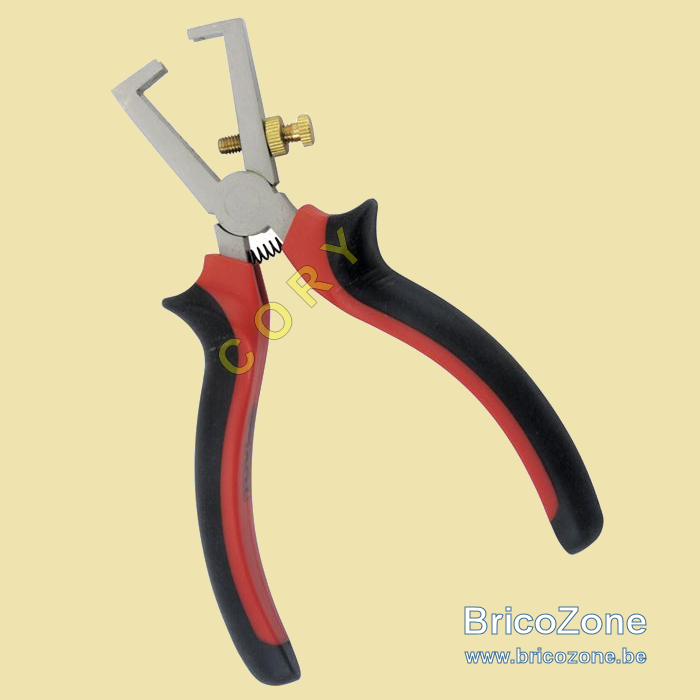

Attention si vous utilisez une pince à dénuder type "crocodile" tel que la première photo veillez à bien la régler de manière à ce que les mords ne touchent pas le cuivre.

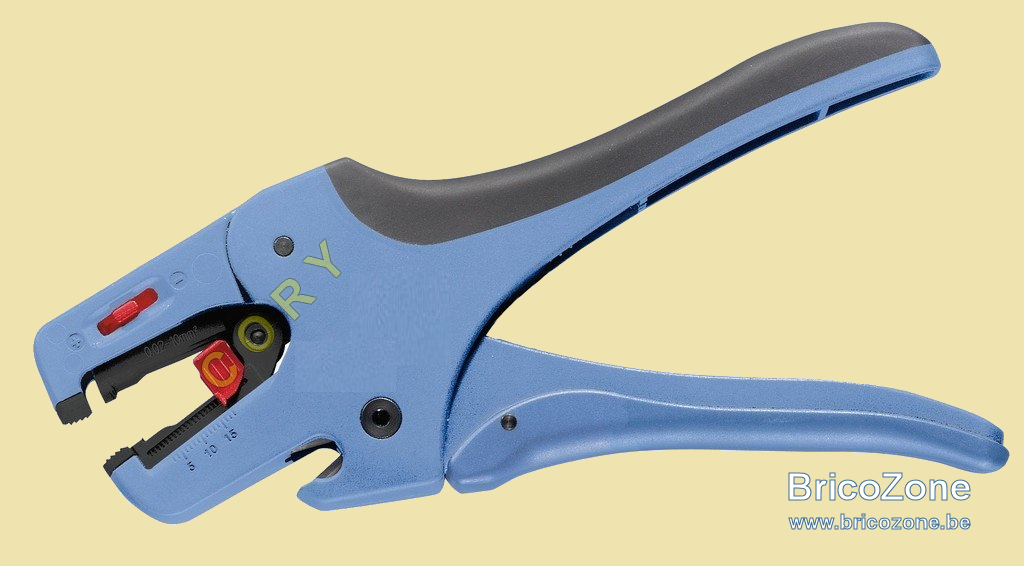

Et si vous changez de pince un jour ne pas hésiter à prendre une automatique tel que la deuxième photo.
