Branchement cuisinière

Jaylorr

Jaylorr

  • #1
Bonjour à toutes et à tous.

J'espère ne pas vous déranger avec mon doublon mais j'ai eu beau lire les sujets déjà existants mais ça ne m'a pas aidé...

J'ai une cuisinière électrique qui à l'époque m'avait été vendue avec son câble et installée par le vendeur.
Seulement les années ont passé et après des années stockée à la cave je déménage et je dois la réinstaller sauf que je suis perdu car j'ai un câble à 5 fils et une prise murale avec 3 fils.

Quand je regarde le schéma, je vois bien que 5 fils = triphasé et 3 fils = monophasé.
Seulement quand je mets mon nez dans le boîtier de la cuisinière, bah ça ne correspond à aucun des 3 schémas...

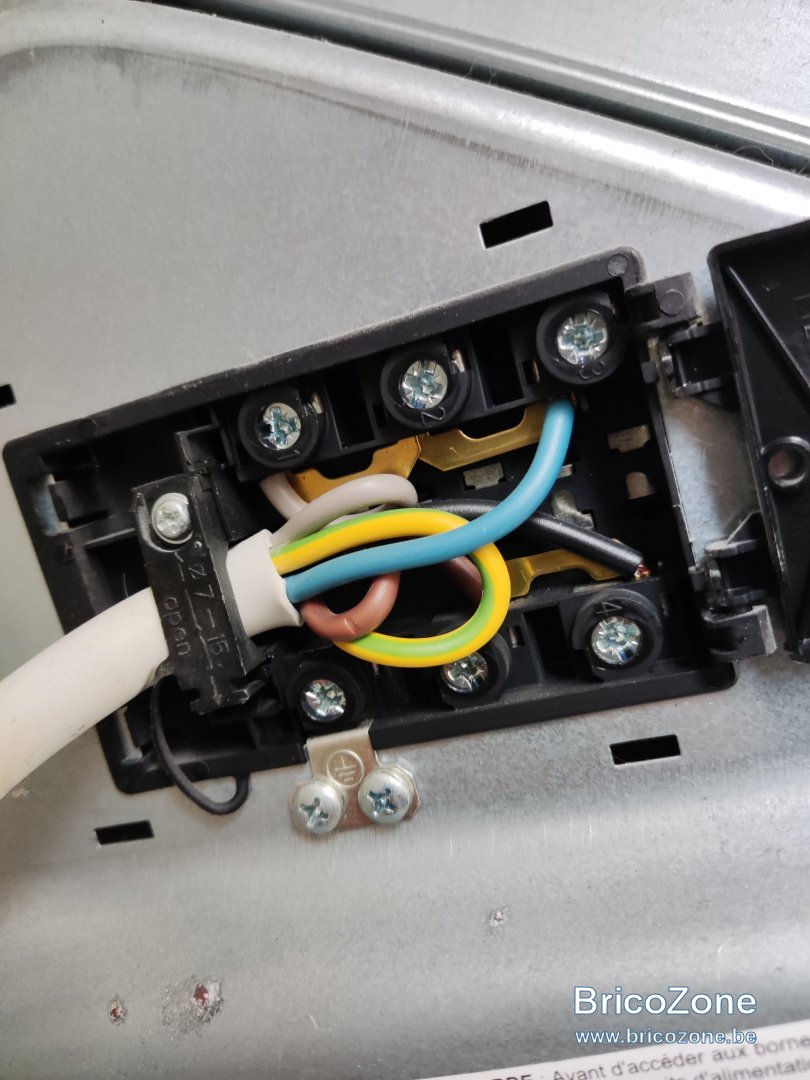

Je vois deux phases et deux neutres avec des ponts et une terre.

Vous avez les photos pour expliquer mon charabia .

Bref je fais quoi du coup ? Je laisse tel quel et je branche deux phases dans la phase du mur et deux neutres dans le neutre du mur ?
Je vais acheter un câble monophasé ?
D'ailleurs dans le manuel de la machine, il est écrit qu'elle doit être utilisée en triphasé de préférence...

Bref j'y comprends rien et pourtant j'épluche le net depuis deux jours et je trouve tout et son contraire...

Merci d'avance pour votre aide.






  • #2
au vu des cavaliers installés, elle est déjà en monophasé, donc les câbles gris et bleu ensemble sur phase et noir et brun sur neutre. Ce ne sont pas les couleurs réglementaires mais ce n’est pas grave.

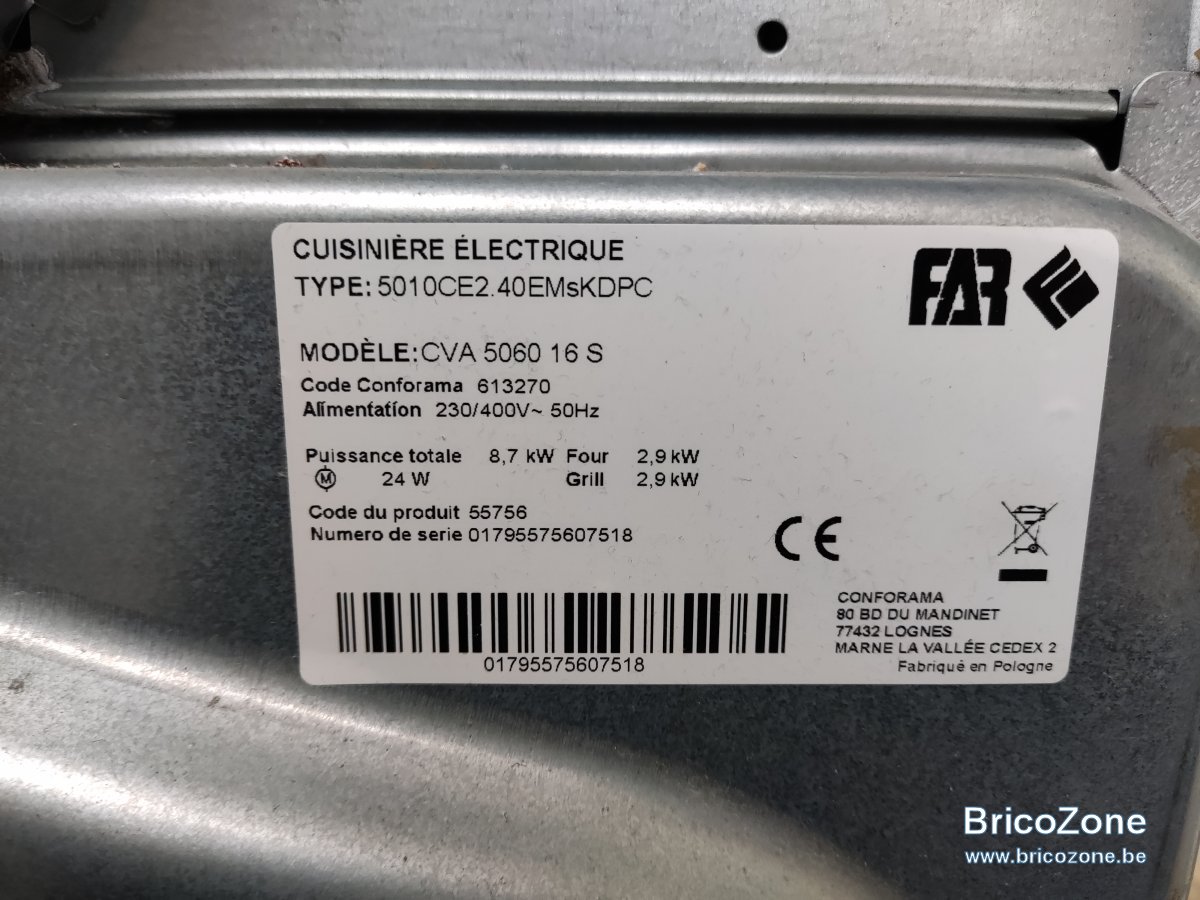

Le problème c’est les 8700 W en mono soit 37 Ampères, quel est la puissance de votre branchement ?
Bien sûr, à moins de cuisiner un sanglier entier vous n’allez pas mettre tous les feux au maximum en même temps.

  • #3
twautele a dit:
au vu des cavaliers installés, elle est déjà en monophasé, donc les câbles gris et bleu ensemble sur phase et noir et brun sur neutre. Ce ne sont pas les couleurs réglementaires mais ce n’est pas grave.
Le problème c’est les 8700 W en mono soit 37 Ampères, quel est la puissance de votre branchement ?.
Cliquez pour agrandir...

Super merci !
Oui j'avais fini par comprendre que les couleurs n'étaient pas bien placées xD.
Je n'ai pas la moindre idée de la puissance du branchement.
J'irai voir demain sur le boîtier fusibles.

Si cette configuration est valide, pourquoi elle n'apparaît pas sur le schéma du mode d'emploi ?

Aucun risque de surchauffe ?

  • #4

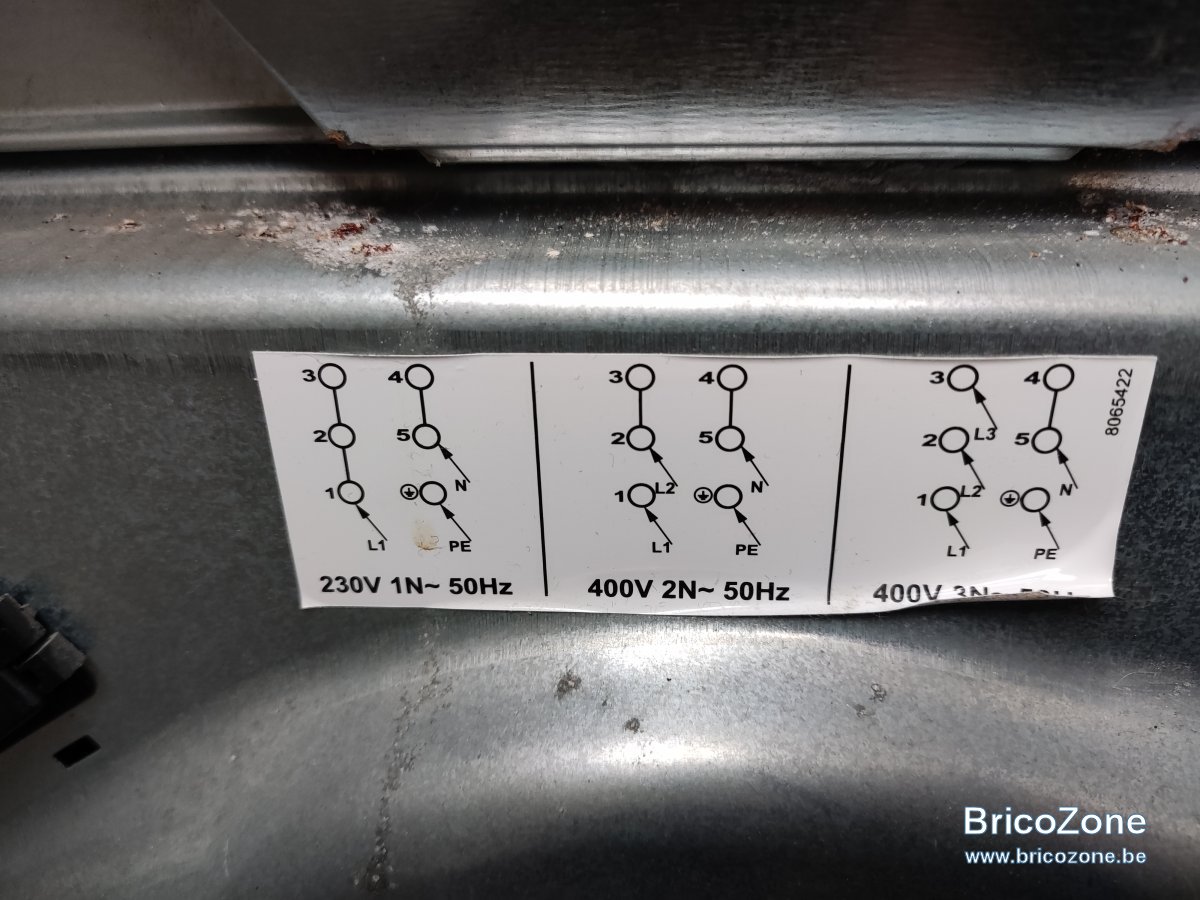

cela correspond au shéma de gauche.

  • #5
twautele a dit:
cela correspond au shéma de gauche.
Cliquez pour agrandir...
Je sais que c'est moi le problème mais sur le schéma de gauche je ne vois que les ponts et qu'un seul fil L1 et pas les autres.

Bref je vous embête pas plus, je vous remercie infiniment de l'avoir répondu :D

  • #6
Vu la puissance il est préférable d’avoir 2 fils plutot qu’un.

  • #7
Quel est la tension et le courant du raccordement, 230 mono, 230 tri , tri 400 + N ?
Quel est la valeur de protection de la ligne d'alimentation? La section de la ligne.

8,7kW en mono cela fait du 37A soit une ligne en 3G6 minimum en mono.
Il faut que le compteur suive....

  • #8
Jaylorr a dit:
Je sais que c'est moi le problème mais sur le schéma de gauche je ne vois que les ponts et qu'un seul fil L1 et pas les autres.

Bref je vous embête pas plus, je vous remercie infiniment de l'avoir répondu :D
Cliquez pour agrandir...
Salut ! En regardant bien et en devinant les 3 schémas présentés, on réalise que les "pontages " habituellement dessinés sous forme de U ou de I_I ou de \_/ sont bêtement symbolisés par un segment de ligne droite reliant 2 bornes munies de leur vis ! Schéma simpliste, donc venant de très loin, sans doute ! Hum ! :p

Tandis que les fils "Ph~N " sont eux respectivement marqués de "L1~N "! Ceci pour le raccordement en "mono 230V". PE étant la "terre-J/V" ( E pour "earth" en anglais ).

Dans les 2 autres schémas, L1 et L2 et L3 sont bien les 2 ou 3 fils de "Phase " tandis que le N reste le Neutre..
Dans le premier schéma, vu la Puissance disponible, ils ont doublé L1 (gris et bleu) et N aussi (brun et noir).

Comme Twautele l'a fait remarqué plus haut, l'affectation du fil bleu n'est pas correct , hélas. Mais lorsqu'on le sait, dans ce cas précis, on s'en fout pour autant qu'en amont le fil bleu ait été aussi raccordé en "L" .
Tu sais tout ! Ciao. ;):)

Dernière édition:
  • #9
Tchotto a dit:
Salut ! En regardant bien et en devinant les 3 schémas présentés, on réalise que les "pontages " habituellement dessinés sous forme de U ou de I_I ou de \_/ est bêtement symbolisé par un segment de ligne reliant 2 bornes munies de leur vis ! Schéma simpliste, donc veant de très loin, sans doute ! Hum ! :p

Tandis que les fils "Ph~N " sont eux respectivement marqués de "L1~N "! Ceci pour le raccordement en "mono 230V". PE étant la "terre-J/V" ( E pour "earth" en anglais ).

Dans les 2 autres schémas, L1 et L2 et L3 sont bien les 2 ou 3 fils de "Phase " tandis que le N reste le Neutre..
Dans le premier schéma, vu la Puissance disponible, ils ont doublé L1 (gris et bleu) et N aussi (brun et noir).

Comme Twautele l'a fait remarqué plus haut, l'affectation du fil bleu n'est pas correct , hélas. Mais lorsqu'on le sait, dans ce cas précis, on s'en fout pour autant qu'en amont le fil bleu ait été aussi raccordé en "L" .
Tu sais tout ! Ciao. ;):)
Cliquez pour agrandir...

Je te remercie pour ces explications !
Je vais réaffecter le bleu comme il faut pour éviter à l'avenir que quelqu'un se retrouve embêté. Et surtout parce que ça va me gratter le cerveau de savoir que ce n'est pas correct

Pour le schéma très bon jeu de mot . Blague à part j'avoue que pour les utilisateurs non-expérimentés ça manque d'explications écrites
Bah en gros comme tu l'as fait dans ta réponse.

@BG1000 Je vais regarder dans le boîtier électrique et je te dis ça dans la journée car sur la prise murale, il n'y aucune info à part trois câbles dans un domino

Encore un grand merci à vous tous car je vais pouvoir la raccorder mais en plus je comprends un peu mieux le fonctionnement électrique de ce genre d'engin !

  • #10
Salut ! Attention ! On travaille ici en "mono 230V ". En partant du principe que L1 à gauche sur le schéma de ce bornier est la Phase , on considère que c'est elle qui passe par les interrupteurs/ boutons senseurs, etc....

Comme les fils sont mis par paire, il est important qu'en amont aussi ces paires soient bien raccordées au disjoncteur dédié dans le tableau dans lequel le " Neutre " aura été raccordé conventionnellement du même côté pour tous les disjoncteurs par un fil bleu commun.

Donc, pour avoir le fil bleu du bon côté droit dans ce bornier, ce sont bien les 2 paires " gris+bleu " et "brun +noir " que tu inverseras tout simplement ! Le schéma restera alors logique pour les intervenants suivants sur cette installation. CQFD !
Maintenant, comme dit plus haut, tu peux tout laisser en l'état si les paires sont les mêmes au tableau ; mais cela risque d'être interpelant dans le futur.

Plus qu'à profiter des cuissons dans les nouveaux créneaux tarifaires de l'électricité qui passent par 2 périodes comme un feu de signalisation: de la plus chère à la moins chère Rouge/ Verte :
:mad::mad: Rouge : entre 7h~11h et 17h~22h et
:idea::idea: Verte : entre 11h~ 17h et 22h~7h. Ciao ! ;):)

  • #11
BG1000 a dit:
Quel est la tension et le courant du raccordement, 230 mono, 230 tri , tri 400 + N ?
Quel est la valeur de protection de la ligne d'alimentation? La section de la ligne.

8,7kW en mono cela fait du 37A soit une ligne en 3G6 minimum en mono.
Il faut que le compteur suive....
Cliquez pour agrandir...

Bonjour,

Désolé j'ai mis du temps à répondre avec le déménagement.
Je joins la photo du compteur comme promis.

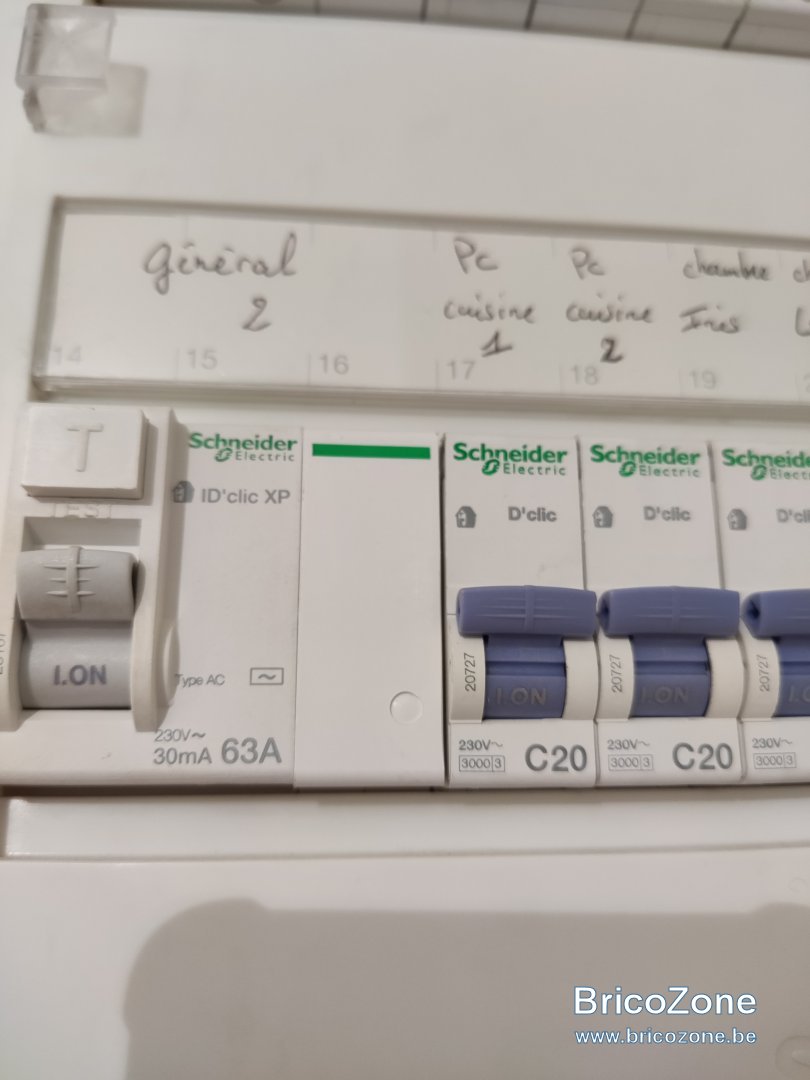

Bon sinon j'ai pas eu de bol. L'utilisation du four couplé à une des plaques de cuisson fait sauter mon général 2 qui est sur la photo.
Dois-je changer le câble de ma cuisinière pour un simple câble avec 3 fils ou dois-je faire changer le fusible au boîtier ?

Encore désolé


  • #12
Ce qui est marqué général 2 est un interrupteur différentiel, il regarde que tout le courant qui sort, rentre en d'autre mots qu'il n'y a pas de fuite de courant à la terre.

Quel pays ????

  • #13
BG1000 a dit:
Ce qui est marqué général 2 est un interrupteur différentiel, il regarde que tout le courant qui sort, rentre en d'autre mots qu'il n'y a pas de fuite de courant à la terre.

Quel pays ????
Cliquez pour agrandir...
Je suis en France.

Donc s'il y a une perte d'électricité, c'est qu'il y a un branchement mal fait ?

  • #14
Soit équipement défectueux soit câble blessé.PC 1/2 c'est les disjoncteurs de la cuisinière ?

Les réponses au deuxième alinéa de #8 seraient fort utile.

  • #15
BG1000 a dit:
Soit équipement défectueux soit câble blessé.PC 1/2 c'est les disjoncteurs de la cuisinière ?

Les réponses au deuxième alinéa de #8 seraient fort utile.
Cliquez pour agrandir...

J'ai un voisin électricien qui est passé et qui m'a expliqué que ça vient du four car ça ne saute pas instantanément. C'est le temps que la résistance commence à chauffer et dès qu'elle a un peu chauffé bim ça fait sauter le différentiel.
En gros la cuisinière est restée trop longtemps sans servir (4 ans en stockage).

Pour le deuxième alinéa de #8 je suis incapable d'y repondre. Je ne sais même pas où chercher ... Désolé.

  • #16
Sans ces info impossible de fournir des une solution.....

  • #17
BG1000 a dit:
Sans ces info impossible de fournir des une solution.....
Cliquez pour agrandir...

Je comprends et je m'en excuse. Je vais mettre mon voisin électricien sur le coup pour vérifier l'état électrique de mon logement.

Vraiment et sincèrement encore merci pour votre aide. J'ai appris plein de choses intéressantes et au moins je comprends un peu mieux les fonctionnements de notre électroménager au quotidien.

Heureusement qu'il existe des personnes comme vous pour aider les non-initiés comme moi

  • #18
Salut ! En te privant de préparations culinaires au four pendant quelques jours en déconnectant carrément ce four capricieux dont l'arrêt de plusieurs années ne devraient pas influencer son comportement sauf s'il a été stocké dans un milieu vraiment très humide, tu découvriras rapidement la cause de cette perte de courant à la masse qui fait sauter ton différentiel. Peut-être le thermostat du four défectueux ou un problème de son ventilateur ou de sa résistance.
Tu seras rapidement fixé dans les temps pour éventuellement profiter des " soldes " qui commencent maintenant ! Le malheur des uns fait le bonheur des autres ! Cela pourrait tomber à un plus mauvais moment ! Hum ! Ciao!
