Ajout de panneau sur onduleur existant ?

T

thomas7781

• 27 Décembre 2023

• #1

Bonjour tout le monde,

Actuellement je possède un onduleur SMA sunny tri power 5.0. et 14 panneau JA Solar de 440Wc, connecté en deux strings de 7. Suite à l'acquisition d'un véhicule électrique, je souhaiterai ajouter un peu plus de panneau pour compenser la bête, le tous sans perdre l'avantage de la compensation.

Ne sachant plus me fournir le même modèle de panneau serait-il correct de faire le montage ci-dessous ? Je ne pense pas que je puisse brancher différents panneaux sur le même string ?

- 1 string = 14 panneaux JA Solar 440Wc (Vmp 40.87V) --> 6160Wc
- 1 string : 4 panneaux Longi Solar 510Wc (VMP 45.85V) --> 2400Wc


Si je ne dis pas de bêtise (ça arrive souvent )

Puissance totale installée : 8560Wc
tension sur string 1 : 572.18V
tension sur string 2 : 183.4V

Merci d'avance et excellente fête.



C

calbe

• 27 Décembre 2023

• #2

Différents panneaux avec optimiseurs alors.

Sinon pour information:
Tous les panneaux auraient la même orientation ?
As-tu de l'ombrage actuellement ou l'installation écrête-t-elle déjà ?



T

thomas7781

• 27 Décembre 2023

• #3

Bonsoir calbe,

Tous les panneaux auraient la même orientation et même inclinaison avec aucun ombrage le tous plein sud (pas tres bonne angle par contre je suis max a 15°). Par contre aucune idée de lecretage, je ne regarde jamais

D'après ce que j'avais compris de la doc en réalisant deux string comme je proposait plus haut cela me semblait bon (sans être sur je ne suis pas du tous professionnel du photovoltaique ).

Donc c'est OK mais je dois mettre des optimiseurs sur tous ? (sa pique plus d'un coup)



Dernière édition: 27 Décembre 2023

C

calbe

• 27 Décembre 2023

• #4

Tu dois conserver ton onduleur 5 kVA pour garder la compensation, et tu as actuellement 6,2 kWc crête de panneaux.

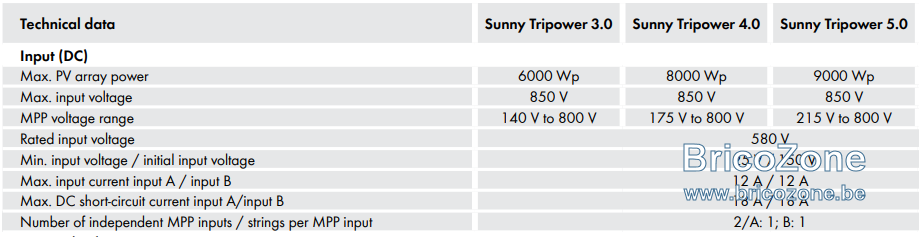

Tu peux simuler avec l'outil fourni par SMA les panneaux supplémentaires :
https://www.sunnydesignweb.com/sdweb#/

Mais attends les avis des membres avec des installations similaires, tu peux aussi comparer ta production journalière dans le sujet dédié.



Dernière édition: 27 Décembre 2023

T

Thor79

• 27 Décembre 2023

• #5

Bonsoir, question du même genre, est-il possible, en leur ajoutant des optimiseurs, de rajouter trois panneaux avec une orientation différente des panneaux existants sur le même mppt ?

Mon onduleur a deux entrées pour un seul mppt.

Merci d'avance aux experts



T

thomas7781

• 27 Décembre 2023

• #6

calbe a dit:

Tu dois conserver ton onduleur 5 kVA pour garder la compensation, et tu as actuellement 6,2 kWc crête de panneaux.

Comme tu as déjà un bon ensoleillement tu risques de ne pas gagner grand chose avec des panneaux supplémentaires. Tu peux simuler avec l'outil fourni par SMA https://www.sunnydesignweb.com/sdweb#/

Mais attends les avis des membres avec des installations similaires, tu peux aussi comparer ta production journalière dans le sujet dédié.

Cliquez pour agrandir...

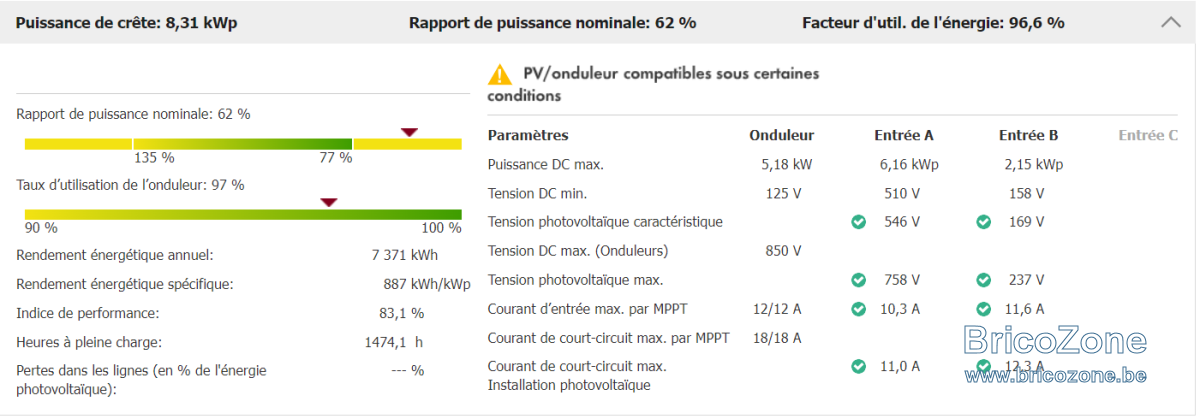

Voila je viens de faire la simulation :

J'ai bien intégré mes 14 panneaux existant + 4 panneaux de 550Wc
- Implantation :

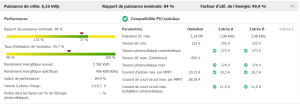

Simulation avec les 14 panneaux :

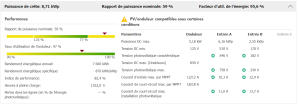

Simulation avec les 14 panneaux initiaux + 5 panneaux supplémentaire (avec 4 j'avais un message d'erreur de, "Lorsque la température de cellule maximale est 63 °C, la tension à vide des strings (165 V) se situe en dessous de la tension de démarrage de l’onduleur (175 V). Cela peut provoquer des pertes d’énergie !")


Si je comprend bien les résultats, j'ai un gain annuel estimé de 2078Kwh en plus ?



T

thomas7781

• 27 Décembre 2023

• #7

Bon bah en regardant de plus pres, Les 550Wc ne passent pas en dimension,

Je vais devoir partir sur des hyundai qui sont plus petit (et moins puissant), mais bon vaut mieux sa que rien

Après je vois que j'ai une remarque sur la tension photovoltaique max. Pour rester conforme au RGIE, ne devrais-je pas supprimer 1 panneau de 440W et le changer par un hyundai ?

Ainsi avoir
- Entrée a : 13 panneaux de 440W
- Entrée B : 6 panneaux hyundai de 430 W

Vu la faible différence et pour un petit 100€ je ferais mieux d'être conforme au RGIE, non ?

Désolé ça fait beaucoup de question , mais pas envie de me tromper



A

arimhan

• 27 Décembre 2023

• #8

Le voltage des deux entée de l'onduleur ne s'additionne pas, c'est 750v max par string donc pas de soucis.



T

thomas7781

• 27 Décembre 2023

• #9

arimhan a dit:

Le voltage des deux entée de l'onduleur ne s'additionne pas, c'est 750v max par string donc pas de soucis.

Cliquez pour agrandir...

Oki merci . Je voyais sur la dernière simulation.
Entrée A 758v
Entrée B 237v



Yucatan

• 28 Décembre 2023

• #10

thomas7781 a dit:

Oki merci . Je voyais sur la dernière simulation.
Entrée A 758v
Entrée B 237v

Cliquez pour agrandir...

Vous ne respectez pas le RGIE de cette manière et sera refusé par l organisme de contrôle.



kenny82

• 28 Décembre 2023

• #11

Yucatan a dit:

Vous ne respectez pas le RGIE de cette manière et sera refusé par l organisme de contrôle.

Cliquez pour agrandir...

Apres 8V
Ca va ca vient
C est declaratif car ils ne mesurent pas….
Il suffit que le cable soit un poil trop fin pour les 8 volt (1%) soient absorbés…..



Yucatan

• 28 Décembre 2023

• #12

kenny82 a dit:

Apres 8V
Ca va ca vient
C est declaratif car ils ne mesurent pas….
Il suffit que le cable soit un poil trop fin pour les 8 volt (1%) soient absorbés…..

Cliquez pour agrandir...

Le contrôleur qui réceptionne mes installations demande la note de calcul des strings



Patdec

• 28 Décembre 2023

• #13

Yucatan a dit:

Vous ne respectez pas le RGIE de cette manière et sera refusé par l organisme de contrôle.

Cliquez pour agrandir...

On pourrait aussi avoir un panneau ( en panne ), débranché mais laissé en place pour l'esthétique.



Yucatan

• 28 Décembre 2023

• #14

Patdec a dit:

On pourrait aussi avoir un panneau ( en panne ), débranché mais laissé en place pour l'esthétique.

Cliquez pour agrandir...

Ou retrouver les mêmes pv que la première installation



kenny82

• 28 Décembre 2023

• #15

Yucatan a dit:

Le contrôleur qui réceptionne mes installations demande la note de calcul des strings

Cliquez pour agrandir...

Une note de calcul avec une erreur apres la virgule x14 pour etre sous les 750v
Perso meme si je suis carré ca me ferait chier de ne pas la faire pour le coup…
Oups

sinon la methode du panneau esthétique pourquoi pas



T

thomas7781

• 28 Décembre 2023

• #16

Bonjour à tous,

Le sujet a fait fureur

Alors pour retrouver les mêmes panneaux, je n'en retrouve plus, à l'époque j'avais achetés chez un vendeur qui ne vend plus maintenant (je ne sais même pas s'il existe encore). Après honnêtement s'il faut vraiment se conformer je change un panneau et le problème est résolu pour un faible coût (tous étant sur le même pans de toiture y a pas de grosse difficulté).

Le dernier point qui m'embête au vu de son coût c'est le fait de devoir mettre des optimiseurs . A 53€/pc x 19 panneaux cela fait une belle somme... d'où la question initiale de mettre

Entrée A panneau de marque ja solar 440w
Entrée B panneau de marque hyundai 430w

Dans ce cas peut on éviter les optimiseurs ? Vu que j'ai deux entrées mpp.



C

calbe

• 28 Décembre 2023

• #17

(attention je dis peut-être des bêtises)

Tu pourrais par exemple ne placer des optimiseurs que sur les panneaux différents.
Quelles sont les caractéristiques (courant) des panneaux ? S'ils sont équivalents tu devrais même pouvoir les mélanger.



A

arimhan

• 28 Décembre 2023

• #18

Les optimiseurs c'est obligatoire par tout que chez solaredge.
Pour le reste si chaque string est fait de panneau identique et pas d'ombre je vois pas l'interets d'optimiseurs.
Je suis quasi sur que les deux strings peuvent avoir des panneaux differents tant que chaque string est elle meme constitué d'une seul sorte de panneau dans la meme orientation.



C

calbe

• 28 Décembre 2023

• #19

arimhan a dit:

Les optimiseurs c'est obligatoire par tout que chez solaredge.
Pour le reste si chaque string est fait de panneau identique et pas d'ombre je vois pas l'interets d'optimiseurs.
Je suis quasi sur que les deux strings peuvent avoir des panneaux differents tant que chaque string est elle meme constitué d'une seul sorte de panneau dans la meme orientation.

Cliquez pour agrandir...

Avec 14 panneaux identiques sur un des strings il serait quelques volts au delà de la limite dur RGIE.



A

arimhan

• 28 Décembre 2023

• #20

Alors pourquoi pas mettre les 14 panneaux existant en 2 groupes // sur un string et les nouveau sur un autre si l'amperage le permet. si en // ca divise le voltage par deux par rapport au 14 en series mais ca augmente l'amperage.
