Alarme incendie ? Cache ou boitier

Dimi22 · 5 Juillet 2020

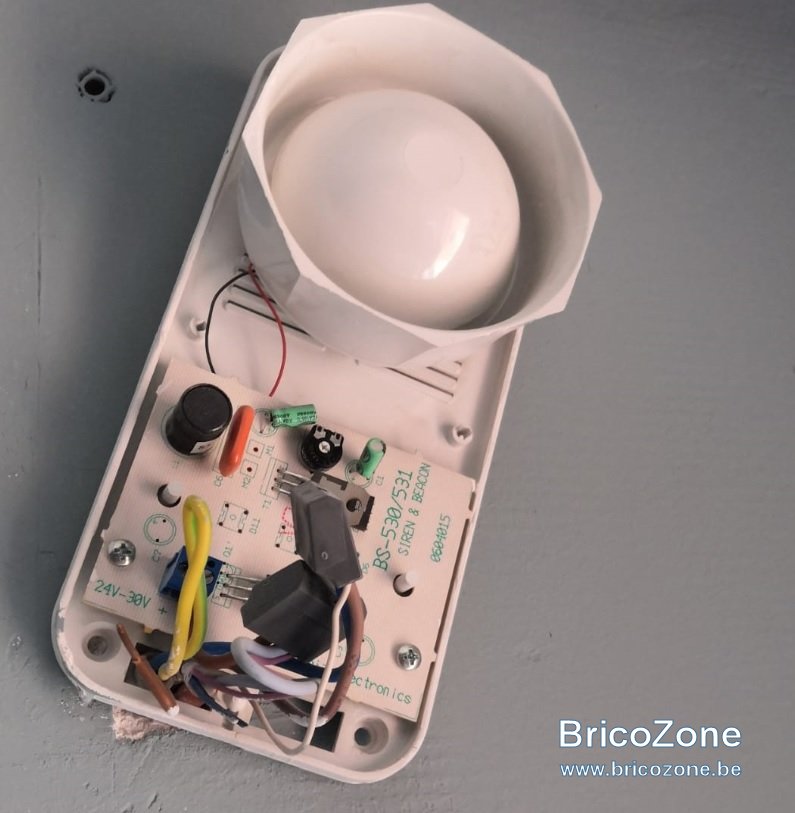

Bonjour,

J'ai une "sirène" qui est, en toute logique, reliée à une alarme incendie ? (je ne connais pas du tout)
Il n'y a apparemment plus de cache.

En cherchant "BS-530 (siren & beacon)" qu'on peut lire sur le circuit électronique, je n'ai pas trouvé quelque chose qui s'en rapproche. J'ai trouvé un autre modèle (531), mais pas celui-ci.

L'un de vous connaitrait-il un commerce en Belgique ou en ligne qui vend soit un cache pour cela, soit un sirène pour remplacer celle-ci (à prix abordable) ?

Merci d'avance

dhta · 6 Juillet 2020

Bonjour,
Peu de chance de retrouver un capot...
En googelant, on trouve facilement des sirènes. Si il y a plusieurs sirènes, il faut qu'elles produisent toutes le même son (fréquence).

Dimi22 a dit:
J'ai une "sirène" qui est, en toute logique, reliée à une alarme incendie ?

Oui, logiquement, il doit y avoir une centrale quelque part

Dimi22 · 6 Juillet 2020

Bonjour,

Merci de ta réponse.
C'est la seule sirène. (Elle est lié, j'imagine, aux 3 boitiers rouge avec la petite "vitre" à casser.)
Je peux la remplacer par n'importe quelle sirène trouvée sur le net ? Il n'y a pas spécialement de norme ou de type / incompatible ?

Merci

dd1 · 6 Juillet 2020

supertoto a dit:
Le câblage est bizarre du 2.5 ? mais c'est une sirène incendie.

Je ne connais pas de vendeur qui vendent au particulier mais une sirene incendie 24V c'est du classique.

Non c' est pas bizarre , au vu de la couleurs des conducteurs c'est surement un câble F3 type pyrisol ou pyritel avec une gaine orange

dhta · 6 Juillet 2020

Un peu bizarre quand même

Il y a bien un F3 mais aussi un xvb (avec la terre).
On ne voit pas de borniers sur la platine!? Les fins fils servent-ils à l'alimentation de la platine ou est-ce un troisième câble?
Il doit y avoir une centrale ou un transfo 24V quelque part...

Dimi22 · 7 Juillet 2020

Je ne vois pas ou il pourrait y avoir un transfo :/
Vous parlez de "centrale", c'est censé ressembler à quoi ?

Que je sache quoi chercher

Merci

dhta · 7 Juillet 2020

https://www.google.com/search?q=cen...VIKewKHXuMAVkQ_AUoAXoECAwQAw&biw=1280&bih=646

A quel hauteur est la sirène actuelle?

+ photo d'un bouton-poussoir, merci

Dimi22 · 7 Juillet 2020

Bonjour,

La sirène est à +/- 2 mètres.

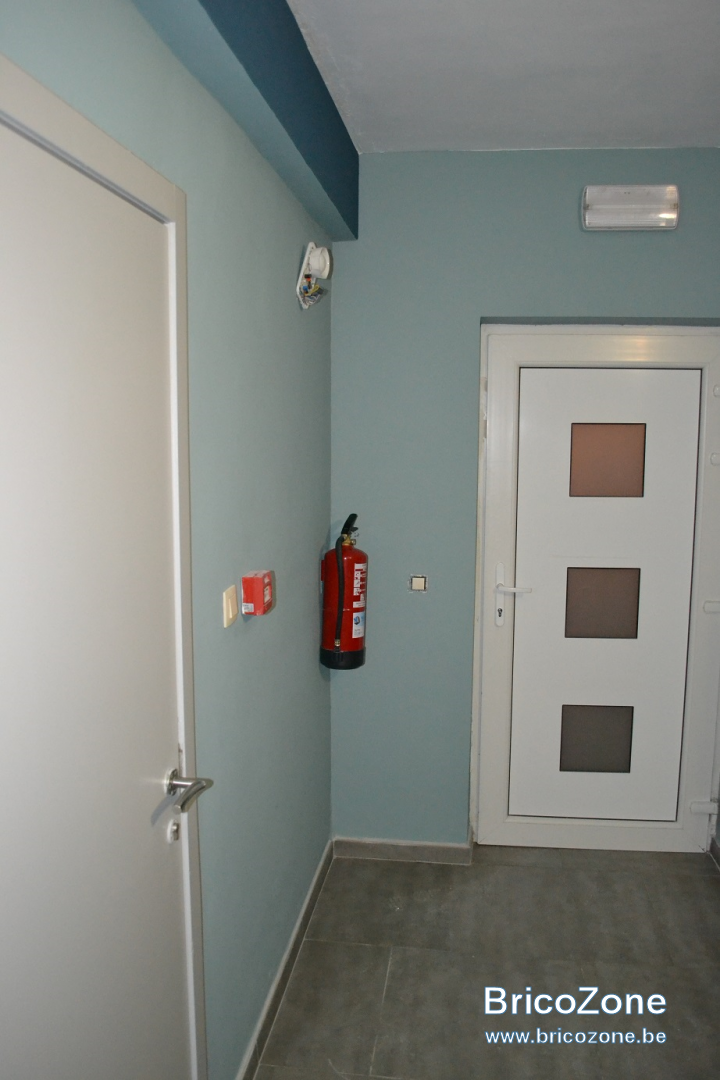

Les bouton poussoir ressemblent à ça :

On en voit un, un peu, ici et la sirène en haut.

Mais je ferai une photo plus précise quand j'y retournerai si tu veux.

( L'ancien proprio m'a dit qu'il mettait toujours ça dans ses bâtiments par sécurité, mais que ce n'était pas obligatoire ici (3 appartements) ).

Dimi22 · 7 Juillet 2020

Bonjour,

Voici les photos de plus près.
Par contre, je ne vois pas du tout de centrale.
Ni de transformateur :s

dhta · 7 Juillet 2020

Ok, c'était pour avoir le modèle, mais inconnu pour moi. Peut-être faire une photo plus précise de l'étiquette? Il faut avoir une clé de reset qui ici s'introduit dans le trou en bas à gauche j'imagine...
Pour la sirène, je demandais la hauteur en me disant que la sirène était avec bouton intégré et faisait office de centrale avec la partie manquante. C'est toujours une possibilité, il faudrait des photos plus détaillées des câbles. C'est possible que le câble avec la terre amène du 230V!
Dans le tableau électrique, il n'y a pas non plus de transfo sur rail din?

Dimi22 a dit:
L'ancien proprio m'a dit qu'il mettait toujours ça dans ses bâtiments par sécurité, mais que ce n'était pas obligatoire ici (3 appartements) ).

Pour un nouvel immeuble, cela doit être obligatoire...
Si il y a de gros travaux à faire, je poserais la question au commandant des pompiers.

Dimi22 · 7 Juillet 2020

Je ferai des photos des câbles et de l'étiquette demain. Et du tableau électrique.

C'est un ancien bâtiment. Une maison des années 70. Qui a été rénové il y a 10-15 ans.

Dimi22 · 9 Juillet 2020

Bonjour,

J'ai fait quelques photos.
Aucune idée de si cela peut vous apporter des infos supplémentaires...

De la sirène :

Du tableau des communs :

Du tableau d'un des apparts :

Bonne journée à vous

dd1 · 9 Juillet 2020

Dimi22 a dit:
Bonjour,

J'ai fait quelques photos.
Aucune idée de si cela peut vous apporter des infos supplémentaires...

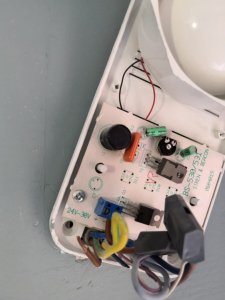

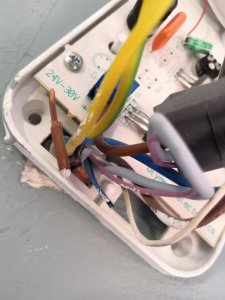

De la sirène :
Voir la pièce jointe 71194 Voir la pièce jointe 71195 Voir la pièce jointe 71196

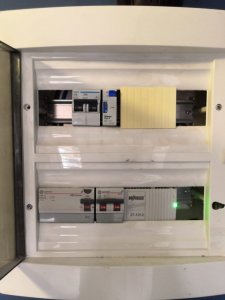

Du tableau des communs :

Voir la pièce jointe 71197

Du tableau d'un des apparts :

Voir la pièce jointe 71198

Bonne journée à vous

Au à des photos il n y’a pas trace de centrale mais je dirais qu il y’a un bloc transfo qui pourrait fournir la basse tension pour les sirènes et boîtier de commande du Brol quoi

dhta · 10 Juillet 2020

Oui, forte probabilité que cela soit le wago

karmaarhat · 10 Juillet 2020

https://gigatek.be/fr/wago-alim-com...DqnvuEDYN_umjauv1FTpQ1ZBRMbGzAfgaAjByEALw_wcB

dhta · 10 Juillet 2020

C'est le 1012, qui est en 24V

karmaarhat · 10 Juillet 2020

c'était juste pour dire que tu avais vu juste ;-) oui mais ce modèle est introuvable je crois
https://www.reichelt.com/be/fr/sv-e...L8CYnLRWFxkuoRGVU6qHD8vkA6kaArVNEALw_wcB&&r=1

Dimi22 · 10 Juillet 2020

Et ben bien vu. Je ne savais même pas que cela existait

Content de savoir qu'un transfo n'est du coup, pas collé Dans un mur

Ca me rassure

Pour ce qui est de la centrale, est-ce que cela peut fonctionner sans ? (je ne sais pas très bien à quoi cela sert).
Je pense qu'il y a 2 bouton d'alarme. Est-ce qu'ils pourraient être relié l'un à l'autre et puis à cette sirène, sans centrale ?

Question bête: est-ce que je peux essayer de la faire sonner, pour tester si cela fonctionne ? Et comment on coupe cela ?

omega.067 · 10 Juillet 2020

hello
si il n'y a vraiment pas de centrale, il est quand même possible que soit les 3 "boutons" de l'appart ne fasse fonctionner que la sirène de l'appart, mais il est aussi possible, que ça déclenche également les sirènes des 2 autre apparts
normalement, les boutons (vitre à casser) sont des NF, donc ne peuvent pas commander directement la sirène, il faut une "interface" , on reset ces boutons avec une clé spéciale, ou en démontant la face avant, et repositionnant la petite carte en plastique qui maintient le switch enclenché quand elle est "droite" et déclenché quand elle est pliée (enfoncée)
je serais surpris qu'il n'y ait pas de centrale pour gérer 3 apparts
Michel
