Alimentation électrique bureau de jardin

Bonjour à tous,

Je suis nouveau sur le forum et je suis un homme de 33 ans habitant en province de Liège. J'ai comme projet de construire un "bureau de jardin" en ossature bois.

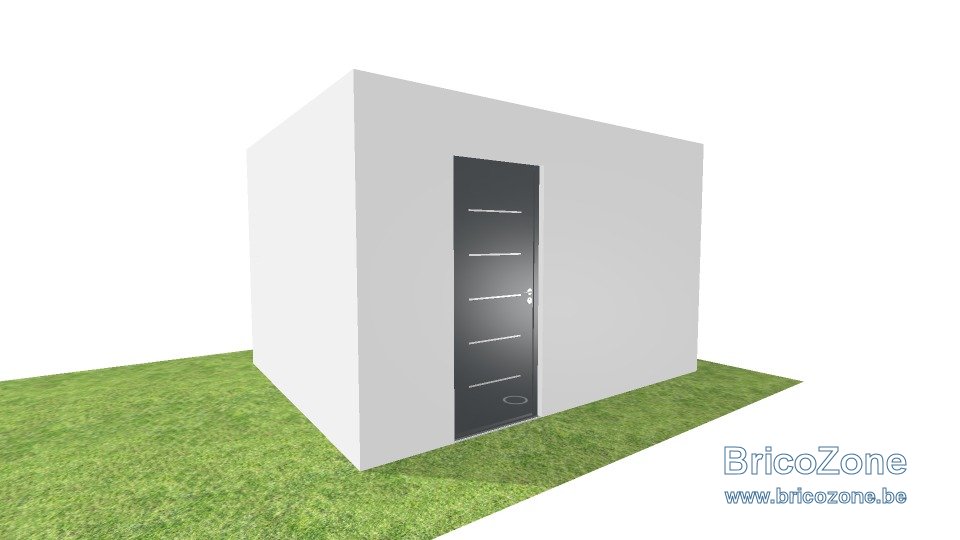

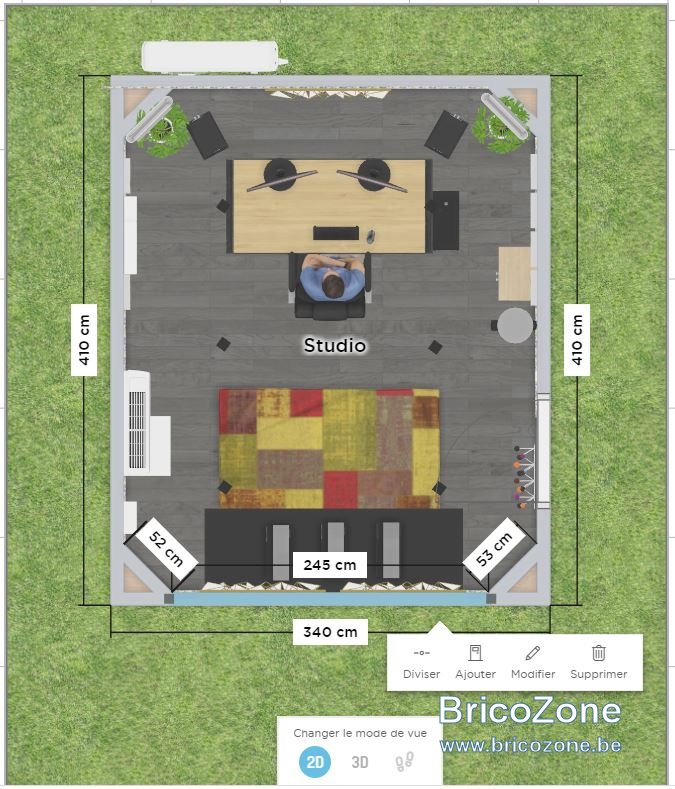

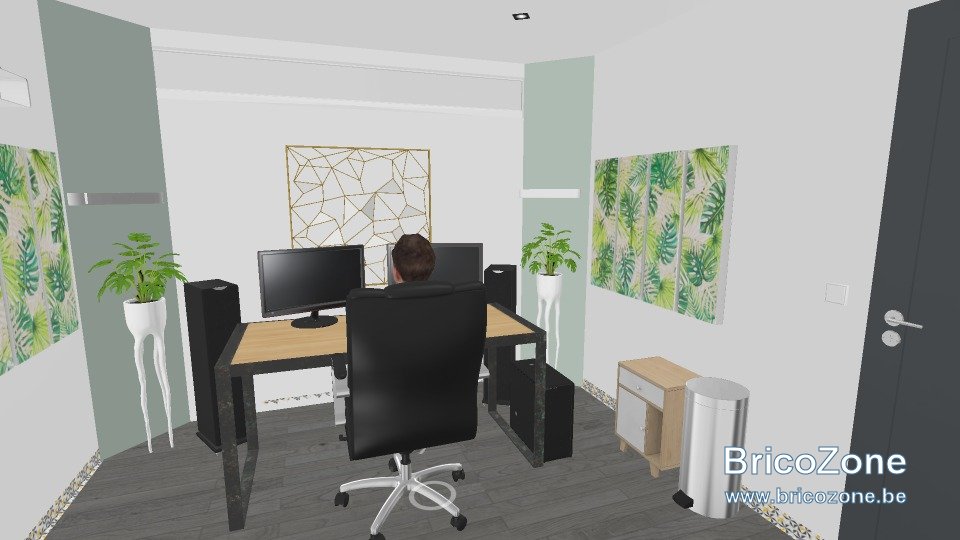

Voici quelques photos du projet en 3D/2D en pièce jointe.



Ce bâtiment d'une superficie de 13m² est situé à 32 mètres de mon tableau électrique principal (lui-même situé dans mon garage). L'alimentation est en 3 X 230V (photos de l'installation électrique complète en pièce jointe).



Je souhaite réaliser tous les travaux d'électricité moi-même pour ce nouveau bâtiment ainsi que le raccordement au coffret principal (j'aime les challenges mais aussi par soucis d'économies)

L'idée est la suivante:

- Installation d'un petit coffret électrique secondaire dans le bureau de jardin.
- Liaison de ce coffret en XVB 5G6 (longeur 32 mètres) sous gaine rouge (40mm) à 50cm de profondeur dans le jardin.
- Installation des disjoncteurs, différenciels, etc dans le coffret (j'ai besoin de vous pour le matériel nécessaire).
- Mise en place d'un circuit de prises et d'un circuit de points lumineux (spots leds au plafond et 4 appliques murales).

Je précise que je suis totalement novice en électricité mais j'ai la volonté d'y arriver et j'apprends vite.

J'ai besoin de vos conseils pour le matériel nécessaire à mettre dans le coffret secondaire mais aussi ce qu'il y a lieu de faire dans le coffret principal.

Voici ce que j'aurais comme matériel électrique à alimenter dans le bureau de jardin:

• Climatiseur split (chaud/froid) : 1500w
• Convecteur d'appoint pour les jours de grand froid: 2000w
• Ordinateurs, écrans, enceintes, imprimante, scanner, chargeurs, etc: 500w maximum
• Table de mixage DJ + enceintes: 500w maximum.
• Cafetière (important ): 1500w max
• Aspirateur: 1200w
• Eclairage: 200w (si tout est en led)

Si je fais tourner tout en meme temps, à savoir, j'aspire mon bureau pendant que mon café coule et qu'il fait super froid (-15°) (clim sur chaud et convecteur au max) pendant que mon PC tourne à 100% avec le son au maximum, je devrais consommer environ 7400w. Ceci est le pire scénario pour l'installation, car 99% du temps, la consommation sera beaucoup plus faible.

Questions:

• Un cable 5G6 est-il suffisant pour relier mon coffret principal au secondaire? Ou faut-il un cable section de 10mm²?
• Que dois-je mettre exactement comme matériel électrique dans mon nouveau coffret situé dans le bureau (disjoncteurs, différentiels, système de coupure général, etc).
• Dans mon coffret principal, dois-je ajouter un dispositif de protection supplémentaire pour alimenter le coffret secondaire?

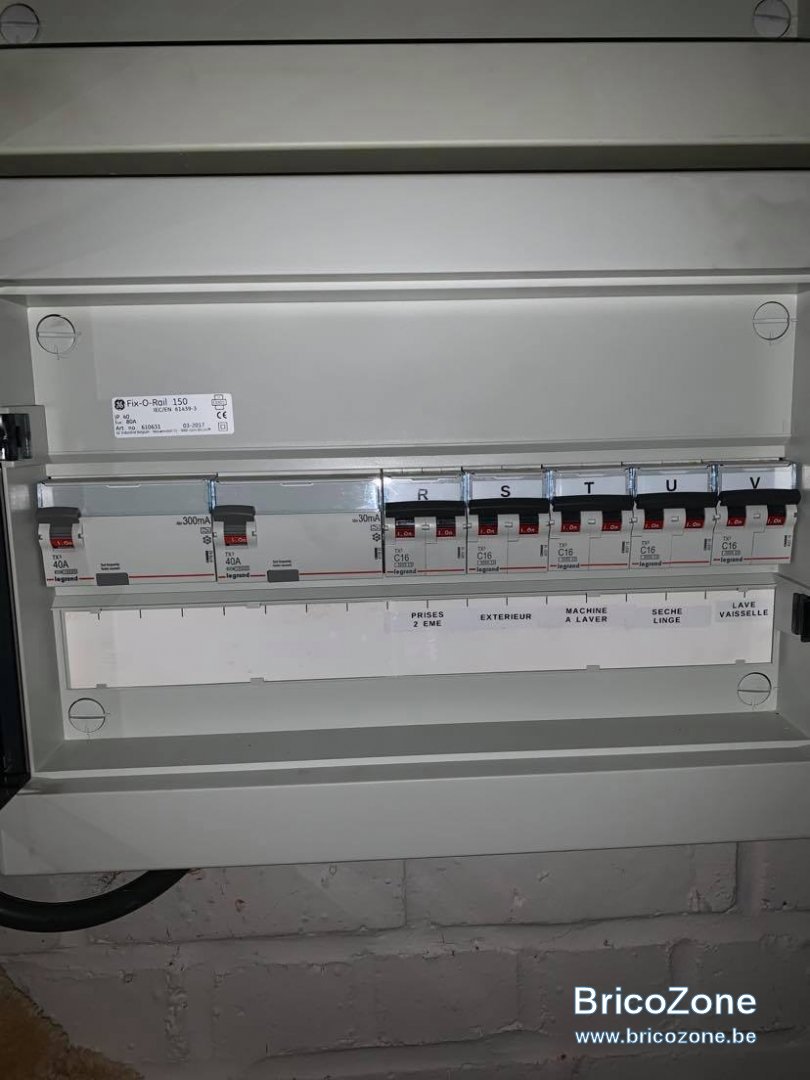

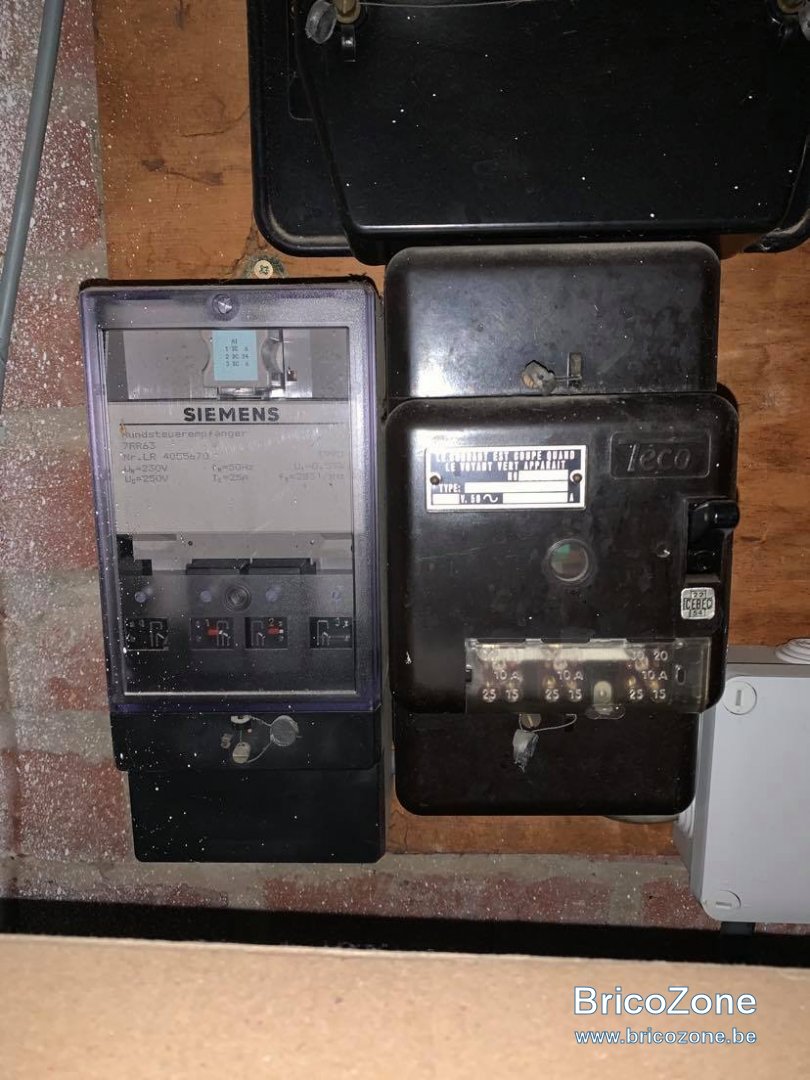

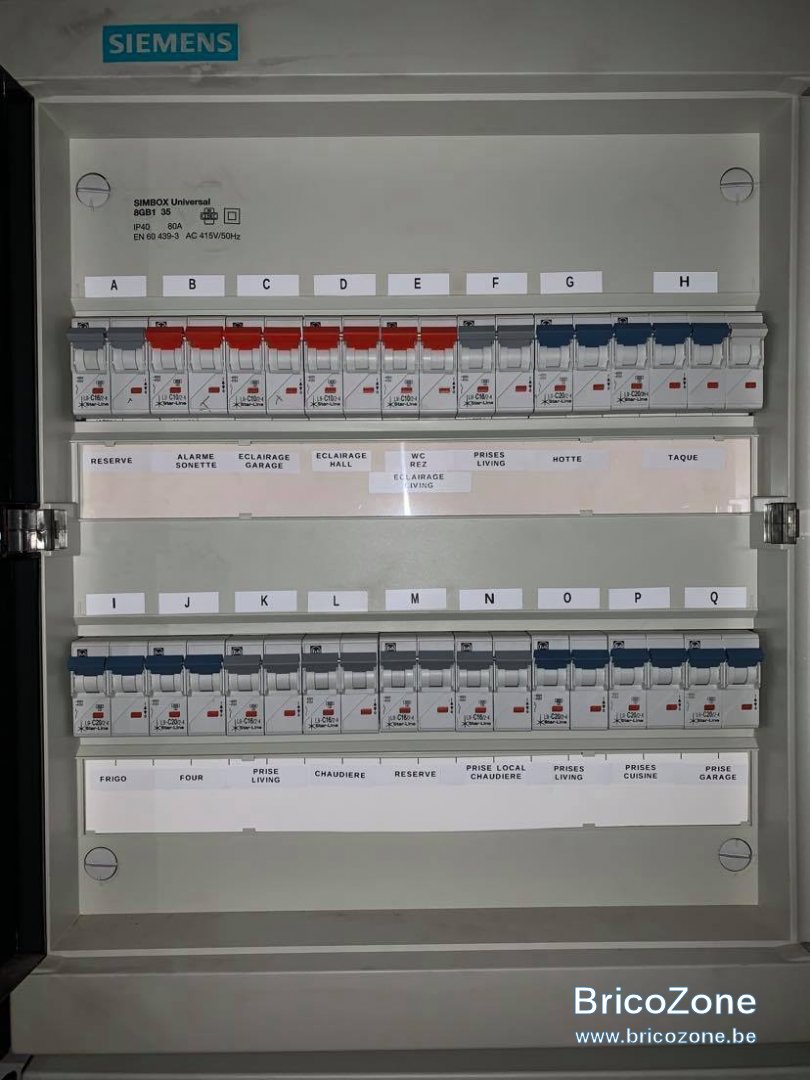

Ci-joint les photos de mon installation existante, cela devrait pouvoir vous aider grandement à me conseiller pour le choix du matériel a acheter.

D'avance merci à tous les pros de l'électricité qui voudront bien m'aider à réaliser ce projet d'installation électrique.

Bonne journée et bonne (fin) de confinement !

Tim.

Du 5G6 suffit.


Il faut un petit coffret minimum 4 modules pour dans la maison.

Un disjoncteur tétra 25a pour protéger le départ de la ligne, et, qui ira derrière le différentiel 300ma.

Un coffret 18 modules pour le chalet.

Un interrupteur-sectionneur de 40a en tête du coffret secondaire.

Un disjoncteur mono 10a pour l'éclairage.

Trois disjoncteurs 20a pour les diverses prises.

Un peigne 3x230V.


C'est à 60cm minimum normalement qu'on enterre la gaine.

Bonsoir flashman,

Merci beaucoup pour votre réponse! Exactement ce qu'il me fallait Clair & précis!

Afin de ne pas faire de bêtises, pourriez-vous me valider ma liste de course, svp?

• 5G6mm²: https://www.dmlights.be/fr/diverse_xvb_5g6h_cca~11GRB 143€
• Disjoncteur tétra 25a : https://www.cooselec.be/catalogue/d...tetrapolaire-4p-25a-eaton-cooselec-18385.html 25.66€
• Coffret 4 modules: https://www.legrand.fr/catalogue/a-equiper/coffret-cache-borne-a-equiper-4-modules-160-x-90-x-74-mm à 14.2€
• Coffret 18 modules: https://www.cooselec.be/catalogue/c...nte-new-vega-vb118r-hager-cooselec-18814.html 46.65€
• (?) Interrupteur-sectionneur 40A : Tri https://www.cooselec.be/catalogue/i...laire-3p-40a-sbn340-hager-cooselec-18456.html ou tétra https://www.cooselec.be/catalogue/i...polaire-4p-40a-dx-legrand-cooselec-18965.html ? 30-40€
• disjoncteur 10a (éclairage): je ne trouve pas de unipolaire, que des bipolaires (https://www.cooselec.be/catalogue/disjoncteur-3ka-courbe-c-bipolaire-2p-10a-hager-cooselec-4819.html). Est-ce que ca ira?
• disjoncteurs 20a: ce modèle est OK? https://www.cooselec.be/catalogue/d...a-resi9-schneider-electric-cooselec-9029.html

Total: +- 300€

D'avance merci.

Bien à vous,

Bonjour,
Interrupteur-sectionneur 40A
Il faut du tétrapolaire vu que le neutre doit aussi être coupé.

disjoncteur 10a (éclairage): je ne trouve pas de unipolaire, que des bipolaires
Normal c'est en France que l'on ne protège que la phase.

Pour le câble, vu qu'enterré, il vaut mieux du EXVB (pas obligatoire, mais, vaut mieux).
Il résiste mieux à l'humidité, UV et rongeurs.


Prendre tout les disjoncteurs/différentiels dans la même marque, sinon, on ne sait pas mettre de peigne. C'est du travail de cochon de mélanger.


Il faut obligatoirement des bipolaires.


Le coffret 4 modules n'est pas bon, il faut obligatoirement une porte et un fond pour un coffret. Ça, c'est un boitier de commande.

Bonjour,

Merci à tous les deux (Cory et flashman) pour vos réponses et aide précieuse!

Derniere question: auriez-vous un site e-commerce à conseiller pour acheter tout le matériel nécessaire? Je n'ai pas le temps de me rendre en magasin pour le moment.

Merci!

Bonne journée,

Hélas non, je ne commande jamais le matériel électrique sur internet.

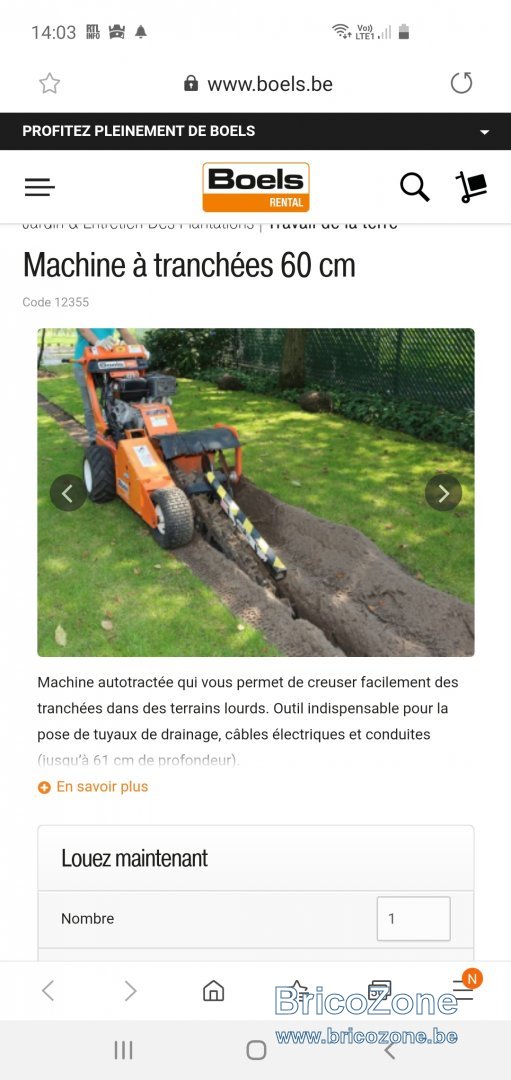

Juste pour info si tu veux pas te péter le dos et gagner du temps. Il existe un engin qui ressemble à une Tronçonneuse sur roue et qui va te faire une jolie tranchée toute propre pour mettre ton câble.

PS j ai payé moins de 80€ pour le même genre de machine mais pas chez Boels lol
