Alimentation électrique et ethernet chalet de jardin

Bern64

• 5 Août 2025

• #1

Bonjour à tous,

Je vais installer un chalet de jardin situé à environ 40 mètres de mon coffret divisionnaire.
Je vais y mettre l'électricité pour alimenter la piscine et tout ce qui tourne autour (câble 5G6 (3 x 400V) ) ainsi que tirer un câble ethernet (cat 6 ou §a) me permettant d'étendre mon réseau Mesh si nécessaire.
Ces différents câbles seront enterrés à 60 cm sous terre (le 5G6 sera dans une gaine TPC de diamètre 63 mm).

- Quel type de câble ethernet (à enfouissement direct?) et de protection mécanique dois-je utiliser?
- Puis-je le placer à côté de la gaine de 63 mm électrique dans la tranchée?
- Puis-je ajouter une gaine TPC de 40 mm pour câble 3G2,5 (alimentant les lampes extérieures à la piscine) dans la même tranchée?

Désolé si ces questions ont déjà été posées précédemment, mais je n'ai pas trouvé de réponse directe.

Merci beaucoup pour vos avis/conseils!

Bern



eljub

• 5 Août 2025

• #2

Hello,

Perso, j'ai passé tout dans une 50mm, un 5G6 + 2 SFTP Cat6

Tu fais un peu ce que tu veux tant que c'est protégé pour éviter les ennuis à terme

Si tu ne dois pas faire autant de distance avec ton 3G2,5 qu'avec ton 5G6, perso je prendrai

• 100mm de gaine rouge 40mm
• gaine de 60m : 5g6 + cable data
• gaine autre : 3g2.5 dans
• tu recouvres avec du sable jaune sur 10cm minimum

si tu veux mettre du 60 pq pas mais je n'en vois pas forcément l'intérêt
Pour te dire dans ma 40, j'avais mon 5g6 et j'ai tiré les cables réseaux par la suite avec un tire fil



RobBZ

• 5 Août 2025

• #3

Pour l'ethernet il y a ça,
https://www.amazon.de/dp/B01LY21BBK/
Cest vraiment top mais ECA donc il faut vraiment limiter la proximité avec les autres câbles (Sauf si encastré ou enteré) si on veut vraiment être bon dans le rgie. Donc dans ce cas ça devrait aller quand même
Avec 100m tu sais ainsi en passer 2. Tu peux mes passer avec ce que tu veux mais il vaut mieux eviter quand même de le mettre en pleine terre sans gaine.



Bern64

• 6 Août 2025

• #4

Merci pour vos réponses!

- Quel est l'intérêt de passer deux câbles SFTP au lieu d'un?

- Bête question pour le 3G2,5 dans la gaine TCA: j'aimerais la faire ressortir à 4 endroits différents (boucle) pour y connecter l'éclairage. Comment faire? Je tire le câble dans la gaine, gaine que je place dans la tranchée où il faut avec les coudes nécessaires ou bien je place tout d'abord la gaine dans la tranchée, je forme les boucles et ensuite je tire le câble dans la gaine ainsi placée?

Merci encore!
Bern



RobBZ

• 6 Août 2025

• #5

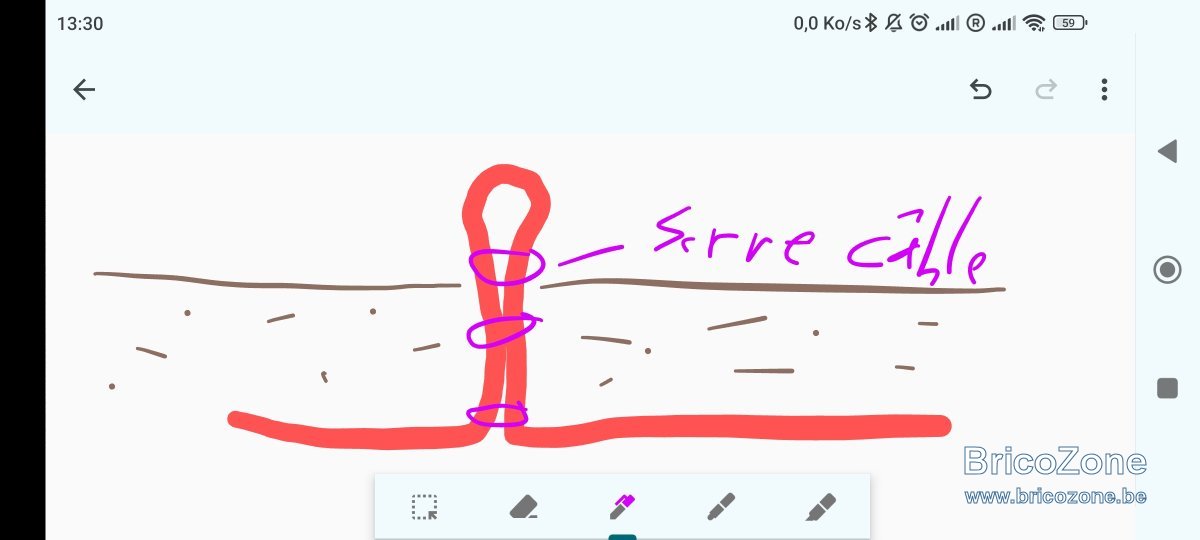

Mettre un attache cable pour plier la gaine et la faire ressortir. Pas besoin de couper la gaine.

(Évidemment mettre le câble dans la gaine juste avant)



Bern64

• 6 Août 2025

• #6

je passe ensuite le câble dans la gaine complète avec le tire-fil?



RobBZ

• 6 Août 2025

• #7

Bern64 a dit:

je passe ensuite le câble dans la gaine complète avec le tire-fil?

Cliquez pour agrandir...

Il faut passer tous les cables dans les gaines avant de les enterrer, beaucoup plus facile.



eljub

• 6 Août 2025

• #8

Bern64 a dit:

- Quel est l'intérêt de passer deux câbles SFTP au lieu d'un?

Cliquez pour agrandir...

au cas ou le câble est abîmé même si c'est peu probable



RobBZ

• 6 Août 2025

• #9

eljub a dit:

au cas ou le câble est abîmé même si c'est peu probable

Cliquez pour agrandir...

Parce on fait toujours par 2
Plus sérieusement (Même si c'est vrai), un pour le wifi et un pour la caméra par exemple.



E

el_grom

• 6 Août 2025

• #10

RobBZ a dit:

Parce on fait toujours par 2
Plus sérieusement (Même si c'est vrai), un pour le wifi et un pour la caméra par exemple.

Cliquez pour agrandir...

un cable pour le wifi

Rassures-toi, je comprends totalement ce que tu as voulu dire mais la formulation m'a fait marrer



Bern64

• 6 Août 2025

• #11

moi aussi mais c'est ok. J'ai compris.
Un grand merci!
Je continue de préparer tout cela!
Bonne journée.
Bern



RobBZ

• 6 Août 2025

• #12

• https://gigatek.be/fr (30€)

• https://www.zelektro.be/fr (50€)

• https://www.solyd.be/fr/ (50€)

• https://www.semmatec.be/ (125€)

• https://www.cooselec.be/ (150€)

• https://www.2smart.be/ (199€)

• https://www.my-electro.be/ (8,25€ ou

• https://zbouw.be

Pour commander au moins cher



Bern64

• 6 Août 2025

• #13

Ah super! Je n'en avais que 3 de ceux-là! Etant donné que je vais aussi placer un coffret électrique dans l'abri de jardin + achat de matériel Niko IP55, je vais pouvoir faire mon shopping.
La comparaison est bien necéssaire ne serait-ce que pour le 5G6 de 50 mètres ... il y a tout de même de grosses différences!
