Avis premier devis PV

GeoffreyL · 4 Octobre 2022

Patdec a dit:
Il n'y a pas d'obligation de faire 2 groupes.
Il est possible de ne faire qu'un seul string avec les 24 panneaux qui seront tous alors équipés d'optimiseurs et branchés sur un seul MPPT.
Est-il possible de mettre 8 panneaux sur les versants 3 ou 4 ?

Je ne pense pas, les pans 3 & 4 forment un triangle, en couchant les panneaux je pense pouvoir en mettre maximum 6 par pan.

netis a dit:
De ce que j'ai pu comprendre la marque Sunpower est une des seule à garantir les panneaux pièce et main d'oeuvre pendant 25 ans.
A voir bien entendu les termes de cette garantie et les exclusions...

Oui c'est également ce que j'avais lu, d'où mon interrogation afin de savoir si cela valait les 493 € de supplément !

Patdec a dit:
C'est bien possible.
Alors question, encore une
Aura t'on la même prod en kWh avec 1 string de 8 + 1 string de 2 * 8 sur 2 versants ou tous sur un seul (1 * 24 ) ?
La simu peut être faire sur Solaredge Design
Je pense que si on ne peut mettre que 6 panneaux sur les versants 3 et 4 il faudra alors soit ne faire qu'un seul string de 24 ou lier ces 2 versants ( 2 * 6 ) sur 1 MPPT et 1 * 12 sur l'autre.

C'est en effet une très bonne question et j'aimerais vraiment avoir une réponse précise à ce sujet !

Patdec · 4 Octobre 2022

GeoffreyL a dit:
Je ne pense pas, les pans 3 & 4 forment un triangle, en couchant les panneaux je pense pouvoir en mettre maximum 6 par pan.

Avant de passer du temps sur Solaredge Design ou Sma Designer pour faire des simulations, il faudrait t'assurer si réellement tu peux mettre 6 panneaux sur tes versants 3 et 4.

GeoffreyL · 4 Octobre 2022

Patdec a dit:
Avant de passer du temps sur Solaredge Design ou Sma Designer pour faire des simulations, il faudrait t'assurer si réellement tu peux mettre 6 panneaux sur tes versants 3 et 4.

Oui en effet

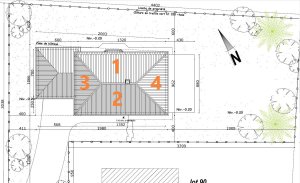

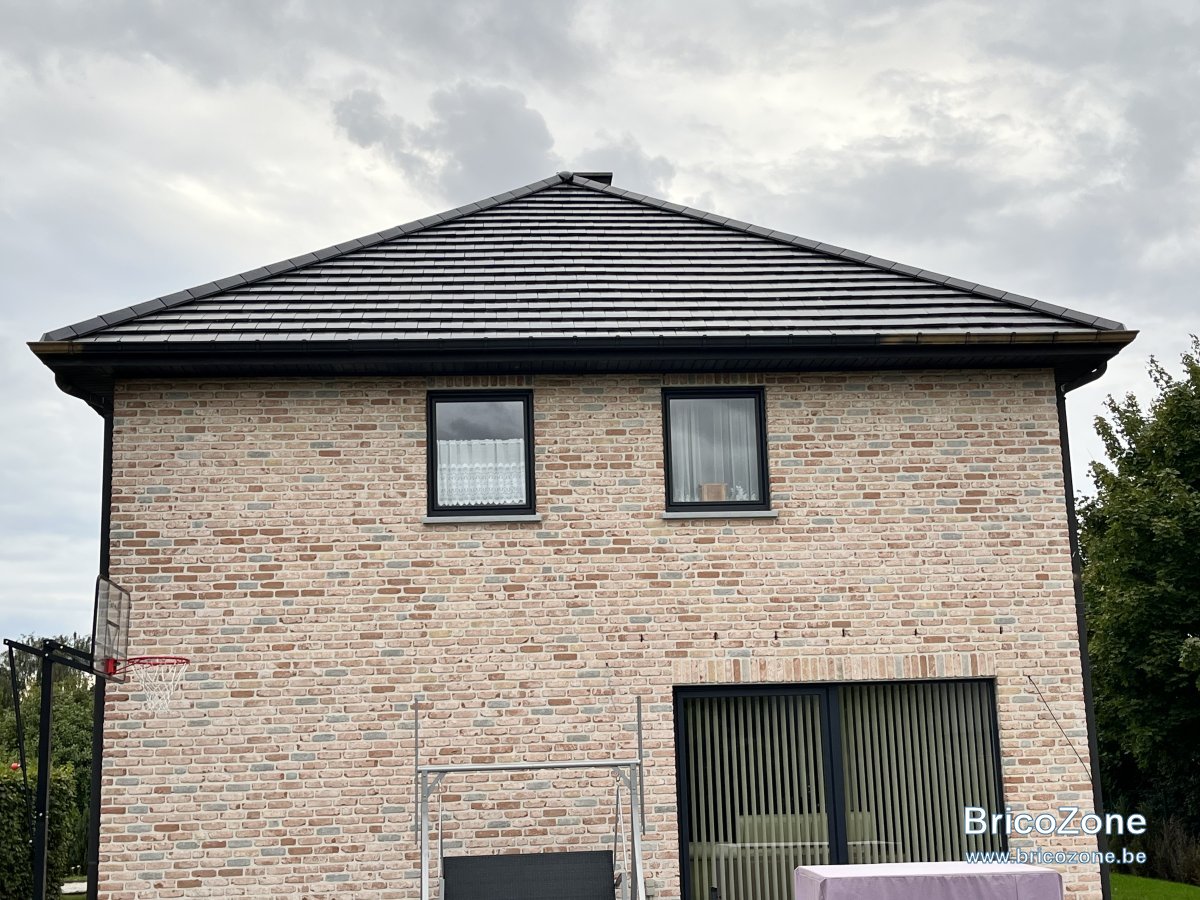

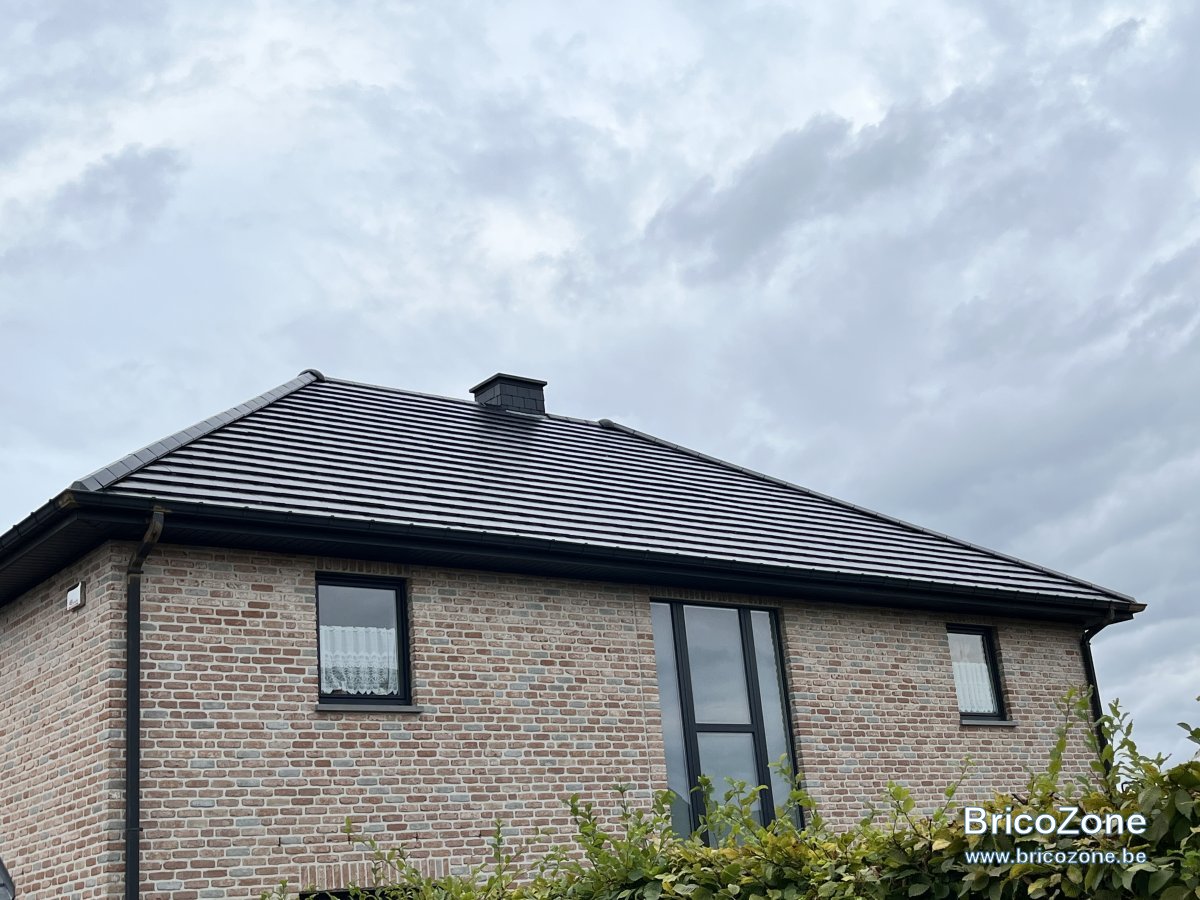

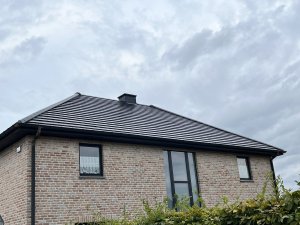

J'ai fait des photos hier et j'ai mesuré mes tuiles (28,5 cm de hauteur mais arrondissons à 28 et 20,5 cm de largeur), puis j'ai encore les plans de l'architecte, j'en ai déduis que les pans 3 & 4 forment un triangle (oui je sais cela se voit sur les images que j'ai posté

) de 9,5 m de base sur 6,5 m de hauteur :

Le pan 2 forme un trapèze de 14 m (grande base), 4,7 m (petite base) & 6,5 m de hauteur :

Je suis en train de dessiner cela sur une feuille de papier (j'ai transformé les mètres en centimètres !) pour voir combien de panneaux max je pourrais mettre sur le pan 2 et sur le pan 4 ...
A savoir que les panneaux Jinko mesurent (arrondi) 1,73 m x 1,14 m (1,97 m²) et les Sunpower 1,81 m x 1,09 m (1,97 m²).

PS : j'ai discuté avec mon voisin hier alors que je faisais des photos de ma toiture et il a déjà installé des panneaux solaires (même orientation que mon pan 2 car toiture 2 pans chez lui) et il me disait que lui privilégierait les pans 2 et 4 chez nous mais pas le pan 3 par rapport à notre orientation ...

belfo · 4 Octobre 2022

sma design peut calculer le nombre de panneau que tu peut mettre.

GeoffreyL · 4 Octobre 2022

belfo a dit:
sma design peut calculer le nombre de panneau que tu peut mettre.

L'outil est gratuit ?

belfo · 4 Octobre 2022

oui https://www.sunnydesignweb.com/sdweb#/

GeoffreyL · 4 Octobre 2022

belfo a dit:
oui https://www.sunnydesignweb.com/sdweb#/

Top merci beaucoup

Je suis en train de dessiner via un site (https://www.archifacile.fr/planenligne) pour avoir ne première idée ...

GeoffreyL · 4 Octobre 2022

D'après le site que j'ai utilisé, je pourrais mettre 18 panneaux sur le pan 2 :

Et 7 sur le pan 4 :

J'ai pris les Jinko (1,73 m x 1,14 m), je referais le schéma avec les Sunpower après avoir mangé.
Techniquement, je pourrais donc mettre 25 panneaux max sur les pans 2 & 4 ...

GeoffreyL · 4 Octobre 2022

Avec les Sunpower (1,81 m x 1,09 m), j'arrive a 18 sur le pan 2 :

Et 6 sur le pan 4 :

Patdec · 4 Octobre 2022

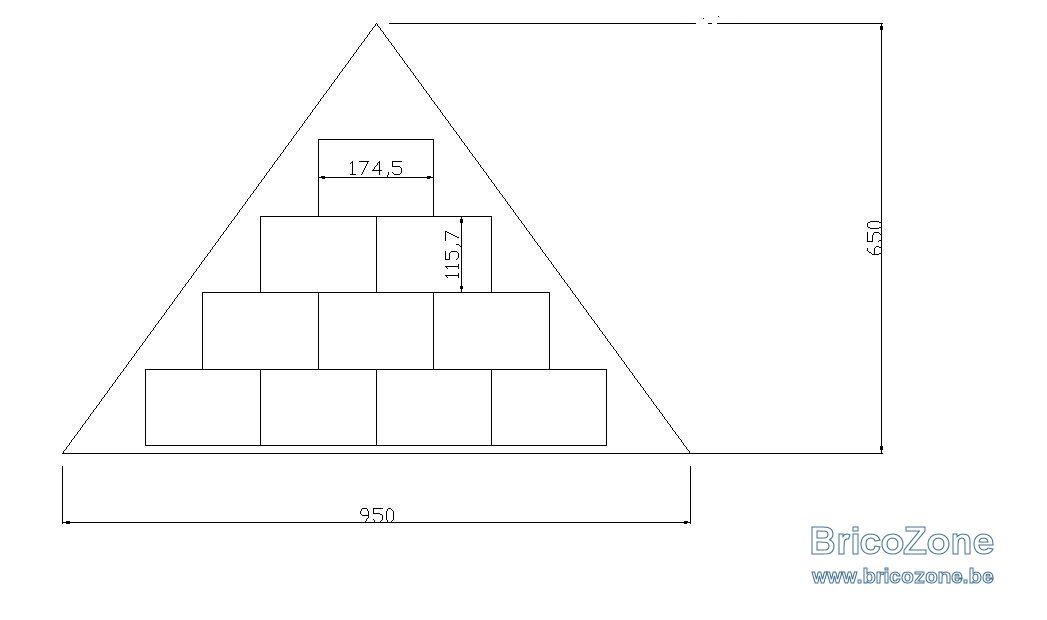

Avec tes côtes renseignées tu pourrais mettre 10 panneaux sur les versants 3 et 4.
J'ai augmenté de 23 mm les dim. des panneaux pour tenir compte des espacements entre eux.

GeoffreyL · 4 Octobre 2022

Et bien, je ne pensais pas pouvoir en mettre autant ! Merci beaucoup pour ce plan à l'échelle

Après le pan 2 est quand même le mieux exposé, je dois mettre le maximum de panneaux sur ce pan j'imagine.

Patdec · 4 Octobre 2022

GeoffreyL a dit:
Et bien, je ne pensais pas pouvoir en mettre autant ! Merci beaucoup pour ce plan à l'échelle
Après le pan 2 est quand même le mieux exposé, je dois mettre le maximum de panneaux sur ce pan j'imagine.

Pour valider mon croquis, vérifie quand même que à partir de la 4ième rangée de tuiles en partant de la gouttière et vers le haut tu as bien 35 tuiles de 20 cm de large pour avoir 700 cm de libre avant de toucher les faîtières.

GeoffreyL · 4 Octobre 2022

Patdec a dit:
Pour valider mon croquis, vérifie quand même que à partir de la 4ième rangée de tuiles en partant de la gouttière et vers le haut tu as bien 35 tuiles de 20 cm de large pour avoir 700 cm de libre avant de toucher les faîtières.

J'en dénombre 37 sur la 4ème rangée en partant du bas

Patdec · 4 Octobre 2022

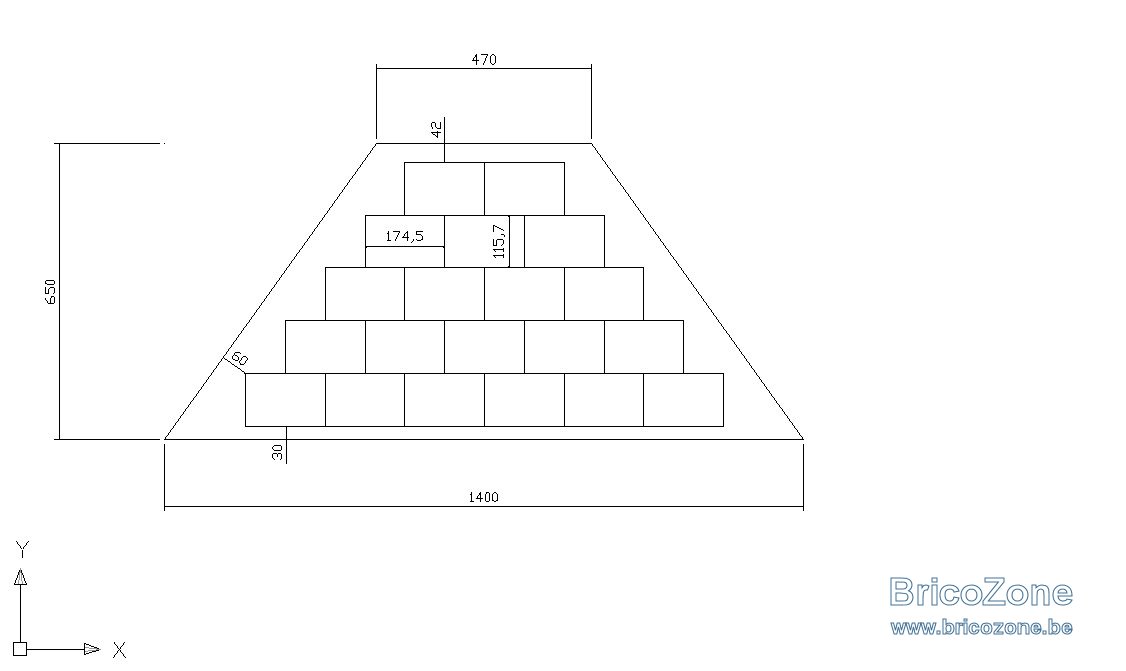

Pour le versant 2 avec les mêmes réserves que dites au #32
C'est mon jour de bonté.

Patdec · 4 Octobre 2022

GeoffreyL a dit:
J'en dénombre 37 sur la 4ème rangée en partant du bas

Donc avec 740 cm, c'est tout bon.
Tu vas pouvoir produire autant que Tihange ou Doel.

GeoffreyL · 4 Octobre 2022

Patdec a dit:
Pour le versant 2 avec les mêmes réserves que dites au #32
C'est mon jour de bonté.

Voir la pièce jointe 123764

1000 Merci

Je pourrais donc mettre 40 panneaux solaire sur les 3 pans !

Patdec a dit:
Donc avec 740 cm, c'est tout bon.
Tu vas pouvoir produire autant que Tihange ou Doel.

Oui, je vais leur faire de la concurrence et revendre mon surplus à la moitié du prix qu'ils la vendent

GeoffreyL · 5 Octobre 2022

J'ai recontacté la société de mon seul et unique devis pour l'instant (je leur ai envoyé les plans + Axono) et ils me disent que d'après notre orientation mais aussi pour l'autoconsommation, le mieux est de mettre 6 panneaux sur le pan 3, 12 sur le pan 2 et 6 sur le pan 4

Je pense donc que l'on restera sur cette configuration !

Patdec · 6 Octobre 2022

GeoffreyL a dit:
Oui en effet
J'ai fait des photos hier et j'ai mesuré mes tuiles (28,5 cm de hauteur mais arrondissons à 28 et 20,5 cm de largeur), puis j'ai encore les plans de l'architecte, j'en ai déduis que les pans 3 & 4 forment un triangle (oui je sais cela se voit sur les images que j'ai posté ) de 9,5 m de base sur 6,5 m de hauteur :

Voir la pièce jointe 123729

Le pan 2 forme un trapèze de 14 m (grande base), 4,7 m (petite base) & 6,5 m de hauteur :

Voir la pièce jointe 123730

Je suis en train de dessiner cela sur une feuille de papier (j'ai transformé les mètres en centimètres !) pour voir combien de panneaux max je pourrais mettre sur le pan 2 et sur le pan 4 ...
A savoir que les panneaux Jinko mesurent (arrondi) 1,73 m x 1,14 m (1,97 m²) et les Sunpower 1,81 m x 1,09 m (1,97 m²).

PS : j'ai discuté avec mon voisin hier alors que je faisais des photos de ma toiture et il a déjà installé des panneaux solaires (même orientation que mon pan 2 car toiture 2 pans chez lui) et il me disait que lui privilégierait les pans 2 et 4 chez nous mais pas le pan 3 par rapport à notre orientation ...

6.5 m de haut ?
Je compte 20 tuiles de 28.5 cm renseigné soit 5.70 m.
Cela impacte le nombre de panneaux. possibles.

GeoffreyL · 6 Octobre 2022

Patdec a dit:
6.5 m de haut ?
Je compte 20 tuiles de 28.5 cm renseigné soit 5.70 m.
Cela impacte le nombre de panneaux. possibles.

Vous avez raison, j'avais même compté 28 cm de haut mais j'ai dû intervertir (5,6 -> 6,5) !!!!! Quelle quiche je suis

Je vais devoir refaire mes plans pour voir combien de panneaux je peux mettre au max sur les pans 2 & 4 ...
