Bentel KYO 8 hors tension

H

henry95

• 16 Juillet 2024

• #1

Bonjour,

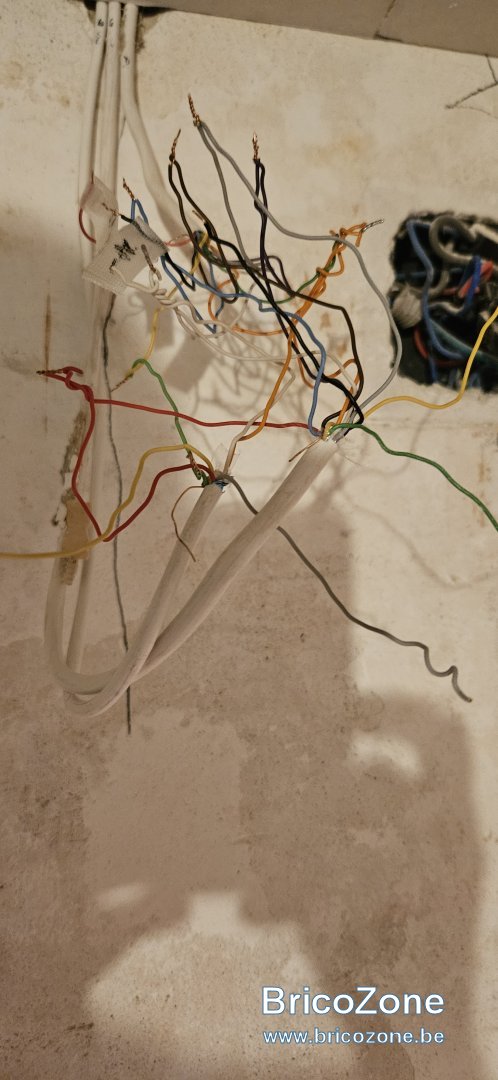

Un ouvrier a arraché presque toute la filerie depuis la sirène intérieure servant de boite de jonctions entre les deux parties de l'installation.
Aucun schéma avec le repérage fils, bref une galère à remettre en état.
Question :
Comment puis-je mettre totalement la centrale hors tension sans faire "gueuler" la sirène extérieure sur accus?
Lorsque tout a été arraché, j'ai pu mettre en mode installateur pour arrêter cette sirène (sabotage), depuis un des deux claviers toujours en fonction.
Merci d'avance à ceux qui me liront.



H

henry95

• 16 Juillet 2024

• #2

Bonsoir Supertoto
Toujours fidèle au poste après tant d'années .
C'est la tension de blocage ?
Oui, j'aimerai bien...



H

henry95

• 16 Juillet 2024

• #3

Merci beaucoup pour ces détails. Comme il est tard, je m'y emploie demain matin à cause de la sirène.
Les fils de la sirène auto-alimentée sont coupés. Je suppose que l'accu a pris le relais.
Encore merci, bonne soirée



H

henry95

• 16 Juillet 2024

• #4

C'est bizarre. Plus aucun fil ne sont connectés entre la centrale et les fils de l'alarme est pourtant elle ne sonne pas.
Il faut dire que l'accu n'a pas été changé depuis 15 ans.
Est-ce l'explication ?



Michael 33512

• 17 Juillet 2024

• #5

vous avez deux codes sur par défaut sur la KYO

le 0001 qui est le code maître donnant un accès total
le 0025 qui est le code utilisateur

j'ai installer quelques une de ces centrales sur des stations d'épuration

avez vous le logiciel bentel contrôle qui facilite grandement la gestion et programmation



H

henry95

• 17 Juillet 2024

• #6

Bonjour
Je n'ai pas vu votre message.
Je vous remercie, j'ai tout ce qu'il faut.
Je suis déjà entré dans la programmation avec le pc.
C'est vraiment plus simple qu'avec la programmation au clavier.
Mon souci était que le plaquiste en posant le faux plafond ne s'était pas embêté, il a arraché la sirène intérieure servant également de boîte de jonction pour l'installation en 2 parties. Heureusement que ce n'était pas la centrale elle-même.
Avec du temps et de la patience, je vais m'en sortir.
Merci en tout cas d'avoir pris comme Supertoto le temps de me répondre.
Bonne journée



H

henry95

• 18 Juillet 2024

• #7

Bo.jour
Toujours sur mon problème.
L'installation comporte des contacts magnétiques.
Sur l'élément : 2 fils boucle d'auto-surveillance,
2 fils boucle de détection.
Seuls ces 2 derniers sont raccordés.
1 fil est sur la borne L1 par exemple,
l'autre doit être raccordé sur quoi ?
A priori l'installation serait configurée en N.F (ouverture de l'ouvrant contact ouvert)
Bonne journée



Michael 33512

• 18 Juillet 2024

• #8

normalement les borniers sont un L1 COM L2 L3 COM L4 et ainsi de suite, donc il peut y avoir deux fils sur la borne COM desservant chaque port L, vérifier si vous n'avez pas besoin de la résistance 10 kohm



H

henry95

• 18 Juillet 2024

• #9

Merci pour l'info.
La seule 10k trouvée est en AS entre 5 et 6.
Je pense que vous parlez que COM est du 0v ?
Càd 8,11,14,17 ?



H

henry95

• 18 Juillet 2024

• #10

Je pense que l'installateur a dû distribuer le 0v sur les détecteurs magnétiques en parallèle.
Est-ce possible ?



H

henry95

• 18 Juillet 2024

• #11

C'est gentil de votre part de me le proposer mais l'installateur avait laissé au précédent propriétaire tout la bibliothèque de la Kyo, y compris celle-ci. Merci beaucoup pour la proposition.
Le + dont vous parlez, je suppose que c'est L1 par exemple ?



H

henry95

• 18 Juillet 2024

• #12

A priori, il a branché 1 contacteur par L, sauf 1fois, 2 contacteurs 1L.

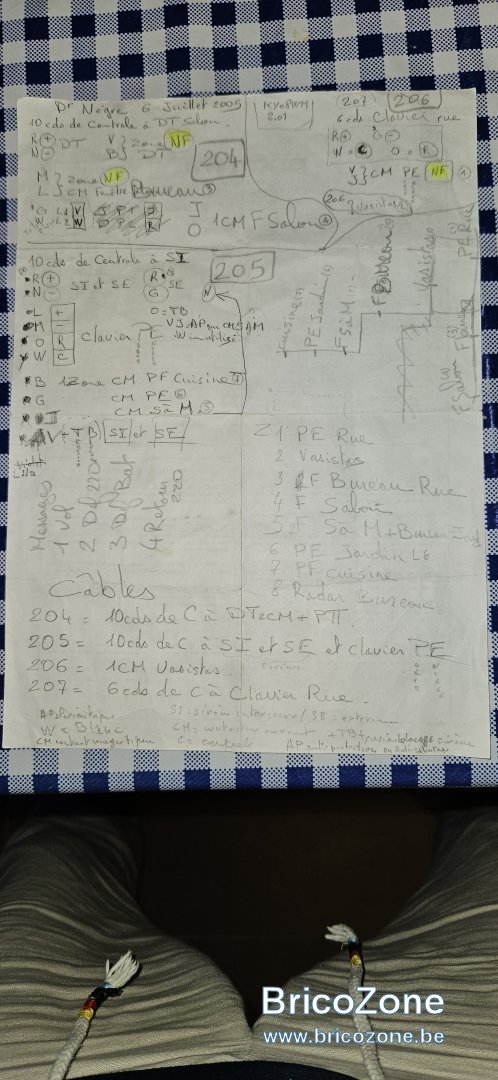

La note laissée par l'installateur.
J'ai tout compris (enfin je pense)

sauf un détail du CM salle à manger flèche N et VJ =AP ??CM salle à manger.



H

henry95

• 18 Juillet 2024

• #13

Effectivement, la sirène extérieure est connectée à BL



H

henry95

• 18 Juillet 2024

• #14

Effectivement ,la sirène extérieure est connectées sur BL+



H

henry95

• 19 Juillet 2024

• #15

Bonjour

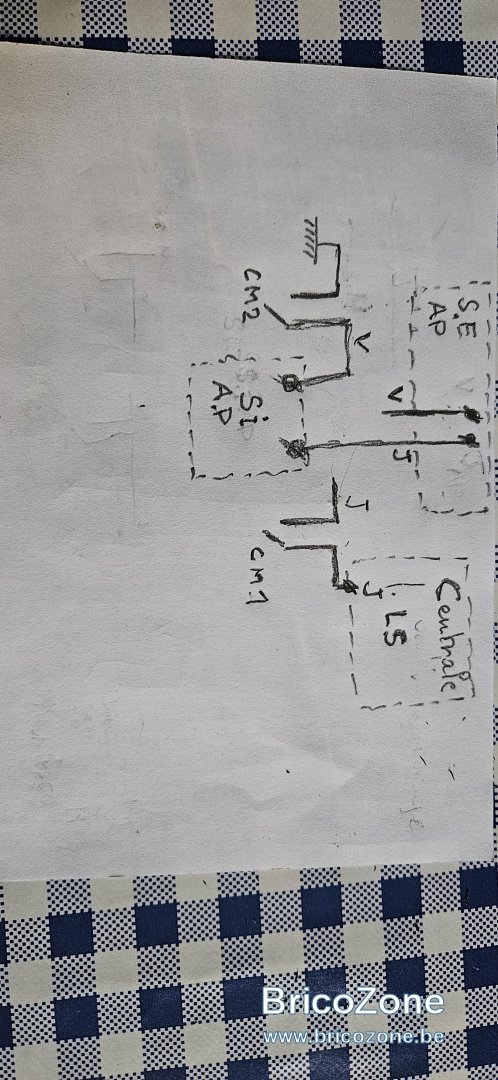

Après avoir tout décortiqué, j'ai relevé le schéma joint. L'installateur s'est servi de la zone L5 (2 contacts magnétiques) pour se servir de cette boucle pour la fonction A.P de la sirène extérieure et sirène intérieure.
Est-ce que si je relie le fil vert de la sirène extérieure au fil jaune du C.M1, c'est bon ?
Je suis trop fatigué pour réfléchir...cela fait 3 jours
Bonnesoirée. et des nuits à refaire le schéma à partir de pratiquement rien.



H

henry95

• 21 Juillet 2024

• #16

Je réponds à moi-même, c'est le bon branchement



H

henry95

• 21 Juillet 2024

• #17

Bonsoir Supertoto
A priori, l'installateur s'était servi d'une boucle avec 2 contacts magnétiques en série pour la boucle anti-vandalisme (APL)des sirènes intérieure et extérieure.
Ma supposition était bonne.
J'ai lancé un autre sujet, maintenant que je suis en plein dedans.
