Borne recharge - Avis sur montage

M

MickBxl

  • #1
Bonjour à tous,

Je viens vers vous car en fonction des installateurs, les avis divergent et je pense que les spécialistes ici pourront trancher!

Mise en situation actuelle, agréé par Vinçotte il y a 3 ans:

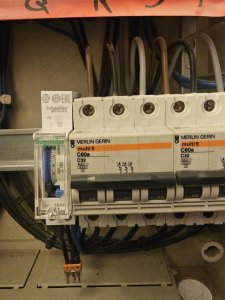

  • Départ du tableau principal avec un 5G6, connecté sur un disjoncteur 32A sans neutre jusqu'a une annexe
TP.jpeg​

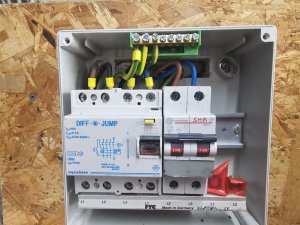

  • Arrivée dans l'annexe de ce 5G6 sur un Diff 40A, qui repart via un peigne sur un Dis 20A (L2 + L3) dédié à l'onduleur SMA des panneaux (PMax 3680w)
​
Le but est d'installer une borne de recharge NUMOBI Alfen 22kW dans l'annexe sans tirer un nouveau cable, ce qui représenterait un travail très conséquent.

Comment feriez-vous pour être OK vis-à-vis du RGIE? J'ai plusieurs versions qui se contredisent..

Je vous remercie d'avance!

Mick


  • #2
Je suppose une borne qui chargera à 32A mono pour 7,4kVA sur un réseau 3x230V.?
Pour une borne avec détection 6mA DC intégrée:
  • Virer le différentiel 300mA qui ne sert à rien
    • S'assurer que le coffret principal dispose de différentiels de tête max 300mA.
    • S'assurer que les circuits nécessaires du coffrets principal soient sous 30mA (adapter le cas échéant)
  • Installer le différentiel VE type A 30mA en sortie de câble
  • Alimenter en // le disjoncteur PV de 20A directement par le même câble
  • en sortie du différentiel VE, mettre le disjoncteur 32A pour la borne
  • mettre les les PV et la borne sur les mêmes paires de phases, pour diminuer les pertes en cas d'autoconsommation
  • faire réceptionner
  • déclarer à Fluvius
    • Ceci n'est valable que pour une seule borne installée.

  • #3
L'annexe est à combien de mètres ?


Quelle est la valeur du compteur ?


Il y a quoi d'autre branché dans l'annexe?


Dans tout les cas, vous ne saurez pas charger à 22kW même si borne 22kW.

Dernière édition:
  • #4
La plupart des VE ne "supportent" pas le triphasé sans neutre , donc vous chargerez probablement à max 7,4 kw en mono. Ce qui , par expérience, est tout à fait suffisant pour un usage quotidien.
