Borne LEGRAND Green'up - Comment câbler?

Hello, je rebondis d'un autre post pour éviter de dévier du sujet initial de ce post (je cherchais des renseignements sur les câbles et les bornes de recharge).

Pour rappel:
Installation de PV --> 28 panneaux de 410w
Deux onduleurs Huawei monophasés 4,4kw qui alimentent les phases de mon tableau électrique 3x230 sans N.
Premier onduleur alimente L1 et L2, deuxième onduleur alimente L1 et L3.
Installation classique réceptionnée avec les différentiels qui vont bien (300mA en tête et un 30mA pour les pièces d'eau et l'abri de jardin)

Après avoir trouvé un câble pour mon véhicule hybride (pour un tiers du prix demandé chez Ki*a), je décide pour mon confort de chercher une solution pour recharger (plus pratique que de tirer un câble qui m'oblige à laisser la porte du garage entrouverte...), je me destinais à acheter une prise greenUp de chez Legrand renforcée pour la dédier sur un 16A et pouvoir charger à 3.6kwh...

Mais ça c'était avant de trouver par hasard et d'acheter (voler serait le mot) une borne monophasée GreenUp Premium Mode 2 et 3 - 7.4kw Réf 0 590 04 (100 euro sur deuxième main comme neuve, reste à voir si ça fonctionne mais le vendeur est sérieux et j'ai les réf de sa société en cas de problème, ça reste un pari mais bon à ce tarif je tente).

https://www.legrand.fr/pro/catalogu...trique-modes-2-et-3-74kw-1-port-ip44-ik08-32a

Maintenant j'ai les questions qui arrivent.

1) Puis-je utiliser un disjoncteur de mon tableau (resté vide en prévision) 32A pour câbler cette borne alors que mon tableau électrique est 3x230 40A? Le 40A est-il pour toute l'installation? ou est-ce 40 pour chaque phase? (le 32 est resté dans le tableau sans savoir pourquoi au final...)

2) Dois-je mettre un différentiel 30mA pour cette borne? puis-je utiliser la connexion "abri de jardin" qui au final à son propre coffret et différentiel (donc inutile selon moi de le mettre derrière le 30mA du tableau)

3) Mes principaux consommateurs de courant sont un boiler 2.2kw, une plaque de cuisine type vitrocéramique (4 feux), machine à laver et séchoir et c'est quasi tout (j'élimine la télé, les décodeurs, les ordi, etc de l'équation). Dois-je additionner les onduleurs dans le total? Comment le faire en sachant qu'ils alimentent 2xL1, 1xL2, 1xL3...

4) Pour le différentiel, j'ai vu dans un post qu'il serait normal de ne pas le mettre si la borne est déjà équipée d'un diff de 30mA (en gros on le met à la suite du 300mA).

5) Les bornes Legrand Monophasée sont conçue pour le marché français et comprennent donc une connexion pour une phase et du neutre (un brun et un bleu), du coup comment le câbler avec mon 3x230 sans neutre?? prendre un L1-L2 est-il équivalent à prendre une phase et le neutre français?

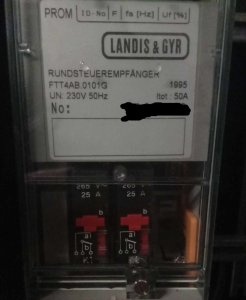

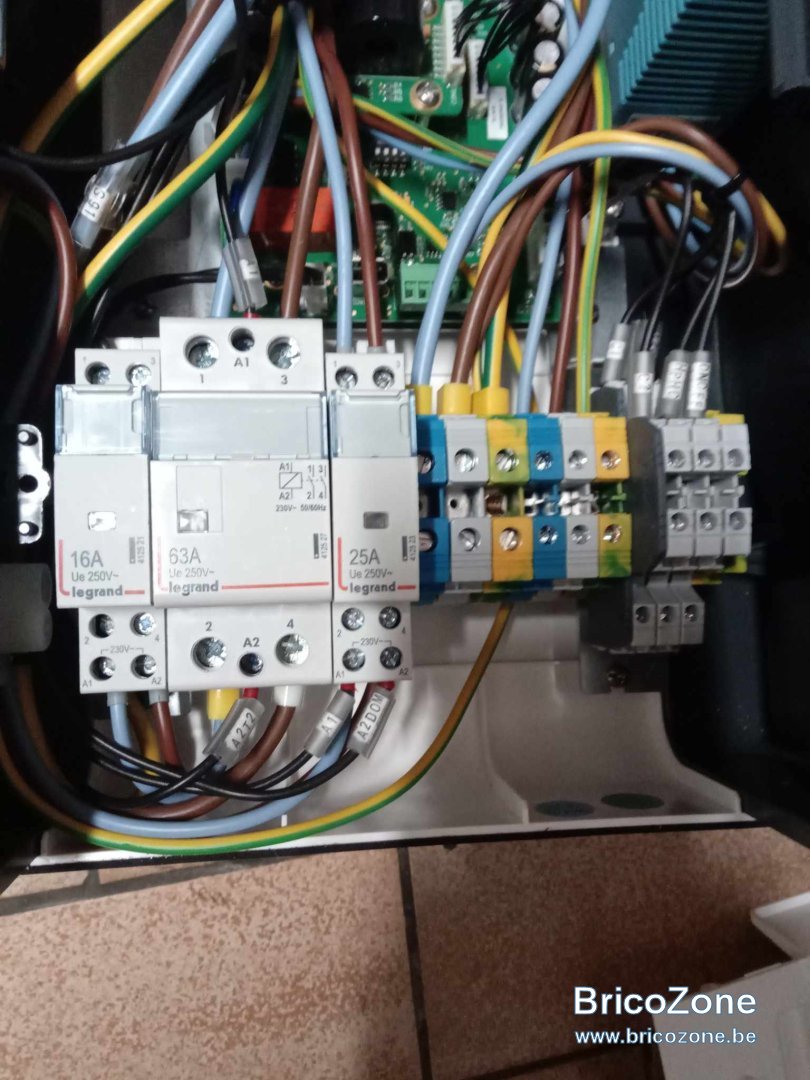

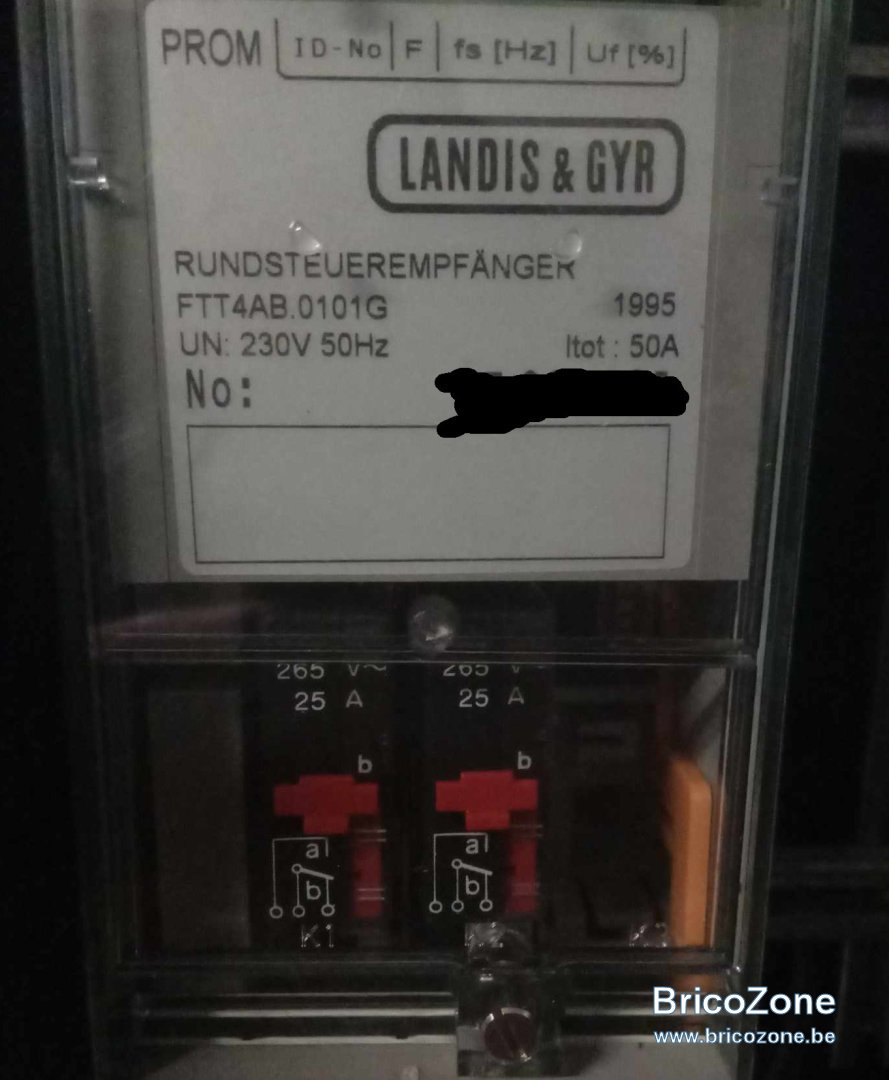

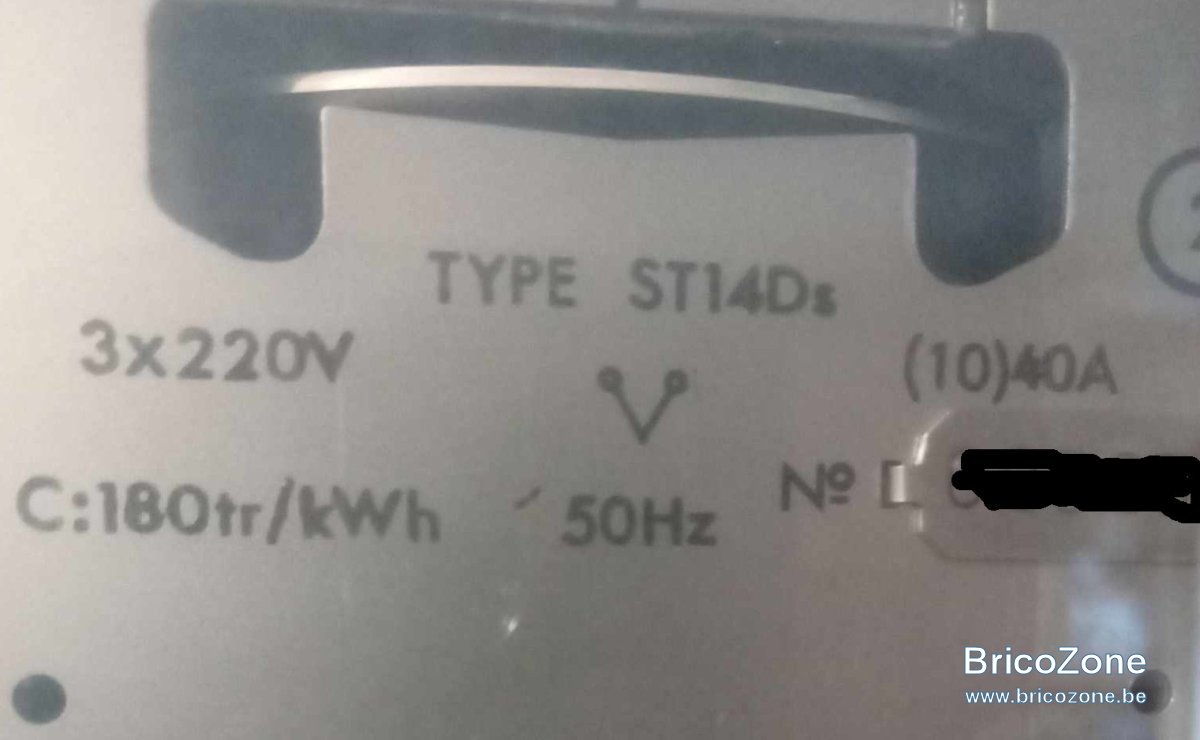

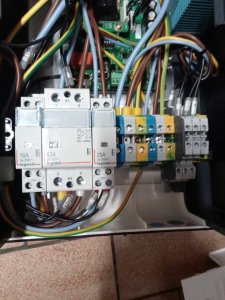

J'ai fait des photos de toute l'installation et de l'intérieur de la borne, mais je ne sais pas comment les poster... (honte sur moi)

Merci beaucoup d'avoir lu tout le pavé...

Bestor a dit:

J'ai fait des photos de toute l'installation et de l'intérieur de la borne, mais je ne sais pas comment les poster...

Cliquez pour agrandir...

juste un glisser déplacer de ta ou tes photos dans le cadre ou tu écris ou via le bouton "Ajouter des images"

poyon4 a dit:

juste un glisser déplacer de ta ou tes photos dans le cadre ou tu écris ou via le bouton "Ajouter des images"

Cliquez pour agrandir...

je venais juste de finaliser l'insertion des photos; Merci.

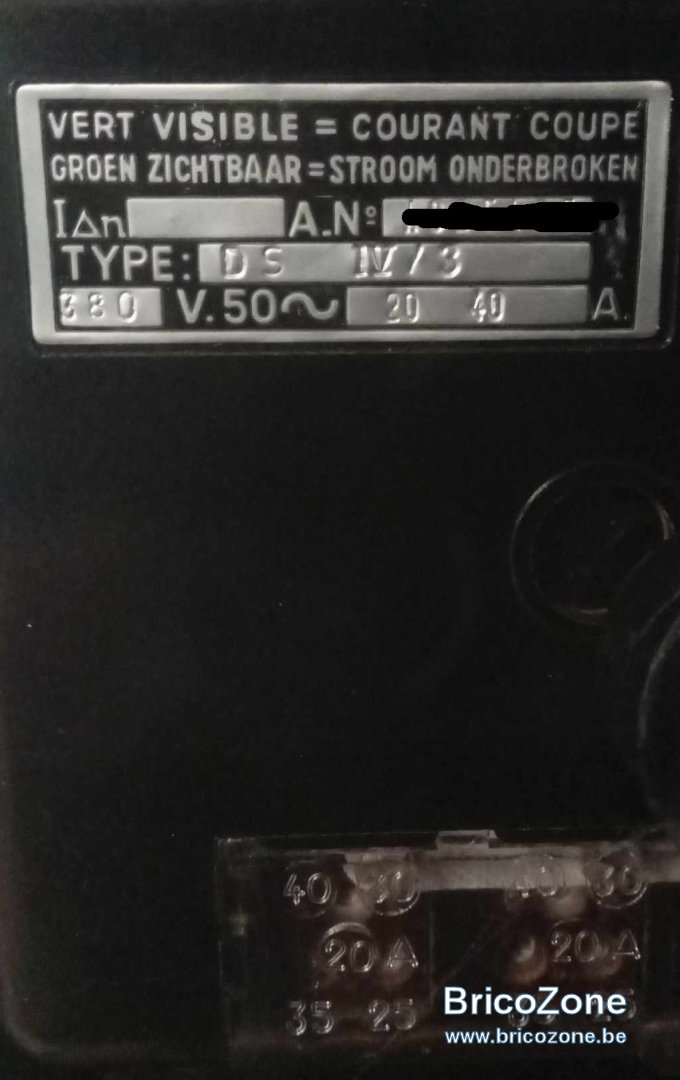

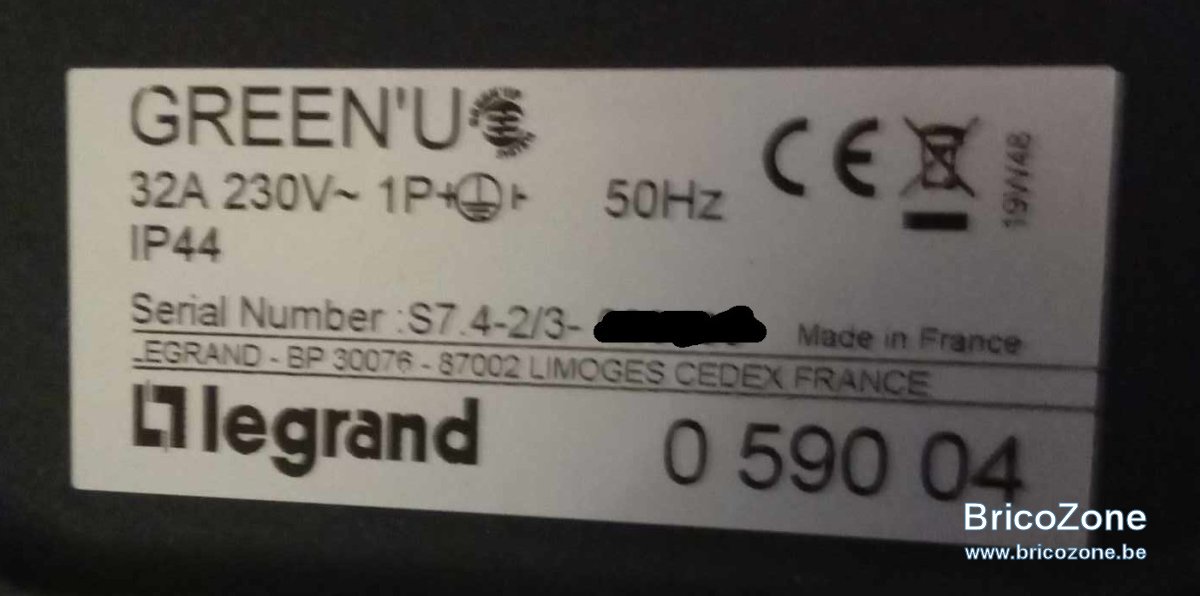

Je vois une question de plus qui s'ajoute en remarquant sur les photos 380V... ça correspond à quoi aussi... (et dire que j'ai câblé une maison sans me poser la question)

Bon apparemment il n'y pas de disjoncteur dans la borne et il faudrait la mettre derrière un 30mA --> question: Obligation d'un 30mA dédié? ou je peux repiquer comme le circuit machine à laver ou pièce d'eau?

Le câblage N-L1-T (français) que demande la borne sera câblé par L1-L2-T (230v entre L1 et L2) --> je suppose que c'est bon? En fait mon coffret déborde de fil bleu (lol) alors que je n'ai pas de neutre...

Qu'en pensez-vous?

ça voudrait dire que mon circuit sdb, mon circuit machine à laver, mon circuit séchoir, mon circuit abri de jardin devrait posséder chacun son propre différentiel 30mA?? Pour l'instant tout est mis sur un seul différentiel et l'installation a été contrôlée il y a une semaine --> aucune remarque. ça voudrait dire aussi qu'il faudrait quasi un différentiel par consommateur lui même protégé par un disjoncteur de puissance adaptée? (nouvelle sdb, hop un différentiel en plus, une prise extérieure, hop encore un....) ça commence à faire beaucoup.... Et dire qu'il y a un mois je n'avais même pas un différentiel 300mA dans le vieux tableau.

on parle de borne de recharge ! pas de salle de bain ni de séchoir ... si tu as 2 bornes de recharge a la maison tu auras 2 différentiels et deux disjoncteurs spécifique a ces bornes.

Oui merci, j'ai compris que je devrais ajouter un différentiel 30mA pour la borne en aval du 300mA. Mais pour le reste (sdb, pièce d'eau, etc.), dois-je ajouter des différentiels propres? parce que là ça me fait ajouter 4 différentiels minimum (à 57€ pièce). Je vais en plus devoir ajouter un coffret si c'est le cas.

Bestor a dit:

Oui merci, j'ai compris que je devrais ajouter un différentiel 30mA pour la borne en aval du 300mA. Mais pour le reste (sdb, pièce d'eau, etc.), dois-je ajouter des différentiels propres? parce que là ça me fait ajouter 4 différentiels minimum (à 57€ pièce). Je vais en plus devoir ajouter un coffret si c'est le cas.

Cliquez pour agrandir...

NON !

ok MERCI

poyon4 a dit:

on parle de borne de recharge ! pas de salle de bain ni de séchoir ... si tu as 2 bornes de recharge a la maison tu auras 2 différentiels et deux disjoncteurs spécifique a ces bornes.

Cliquez pour agrandir...

si 2 bornes, il faut passer en différentiel de type B pour ces bornes !

si 2 prises green up, à vérifier

Merci beaucoup, il n'y a qu'une seule borne mais qui comporte deux prises (une rapide et une "normale"), je compte mettre un différentiel dédié pour la borne après le 300mA et me servir du câble 5G6 pour l'alimenter (deux fils qui partent pour la prise supérieure avec un disjoncteur 32A et deux autres fils pour la prise inférieure avec un disjoncteur 20A).

eljub a dit:

si 2 bornes, il faut passer en différentiel de type B pour ces bornes !

si 2 prises green up, à vérifier

Cliquez pour agrandir...

c'est pas type A ? ou type HI ou HPI
edit : Donc Type B c'est bien !

j'ai trouve ceci :
La protection différentielle:

• Ne peut permettre un courant de fuite supérieure à 30mA

• Est au moins du type A

• Est conforme à l'un des standards suivants: IEC 61008-1, IEC 61009-1, IEC 60947-2 et IEC 62423

• Intterompt tous les conducteurs actifs

• D'un intterupteur de différentiel de type B ou

• D'un intterupteur de différentiel de type A avec un dispositif supplémentaire qui garantit la coupure du courant en cas de composant DC de plus de 6mA dans le courant de défaut.

• Il s'agit d'un composant coûteux.

• Il ne peut jamais être placé après un type A (voir point suivant concernant le montage) et est par conséquent difficile à intégrer dans un réseau TT.

• Pour la "protection de type A + DC 6mA", il est important de pouvoir exclure toute manifestation d’un composant DC de plus de 6mA dans des circonstances normales. Lors du démarrage, certaines voitures génèrent toutefois des composants DC qui peuvent excéder 6mA en fonction du statut de la batterie. L’interrupteur de différentiel se désactivera alors qu’on ne le souhaite pas.

• En cas d’utilisation de plusieurs "protections de type A + DC 6mA", il convient de tenir compte du fait que les DC dans le courant de défaut s’additionnent. Un DC courant de défaut supérieur à 6mA peut dès lors intervenir en amont, mais l’interrupteur de différentiel présent doit être du type B. Dans les installations composées de plusieurs bornes de recharge ou les installations composées d’une borne de recharge et d’autres appareils susceptibles de générer un DC courant de défaut comme une batterie domestique, un ascenseur… L’interrupteur de différentiel placé à l’avant de l’installation doit être de type B. En utilisant immédiatement un type B pour la borne de recharge, on garantit la sécurité en toutes circonstances.

• Les interrupteurs de différentiel de type B sont des solutions normalisées.

• Faire dériver en parallèle l’interrupteur de différentiel 30mA de type B pour la borne de recharge après le compteur kWh, parallèlement au 300mA de type A pour le reste de l’habitation. (voir figure 2).

• Remplacer la protection principale de 300mA de type A par un 300mA de type B, puis dans l’installation, le 30mA de type B spécifiquement pour la borne de recharge.

Chez Hager il font même un pack belge :

Pack Hager Protection Electrique normes belges pour borne de recharge monophasé
Les protections électriques suivantes sont obligatoires, et sont à installer sur une ligne dédiée. Elles ont été validées par des électriciens, et respectent la règlementation belge en vigueur.

Protections à installer si connexion en monophasé:

• HAGER CDH240E - Interrupteur différentiel 40A - Type A Hi - 2P - 30mA (ex: HAG-CDH240E)
• HAGER MCA240 - Disjoncteur 40A - 2P - Courbe C - PdC 6kA (ex: HAG-MCA240)

bien qu'il existe ce kit :
Borne de charge véhicule électrique Witty Hager - IP55 - Avec protection différentielle Référence : XEV080P
Sécurité renforcée : le disjoncteur MJT720 et le bloc différentiel BDH225F fournis assurent une protection, protégeant ainsi votre véhicule et votre installation électrique en cas de situation anormale

Un peu cher pour une prise de courant quand même... Merci pour le renseignement, même si on s'éloigne de la borne que j'ai pu acheter.
Je vais donc au final mettre un différentiel 30mA en // du 300mA pour le circuit dédié "borne de recharge", lui même composé de 2 disjoncteurs (40 et 20A) qui alimenteront la borne. faudra juste trouver de la place dans le coffret...
Encore une question, prendre un différentiel 40A tétrapolaire (ou tri) puis je peux répartir les phases pour les deux circuits envisagés?
